Дренажний пристрій

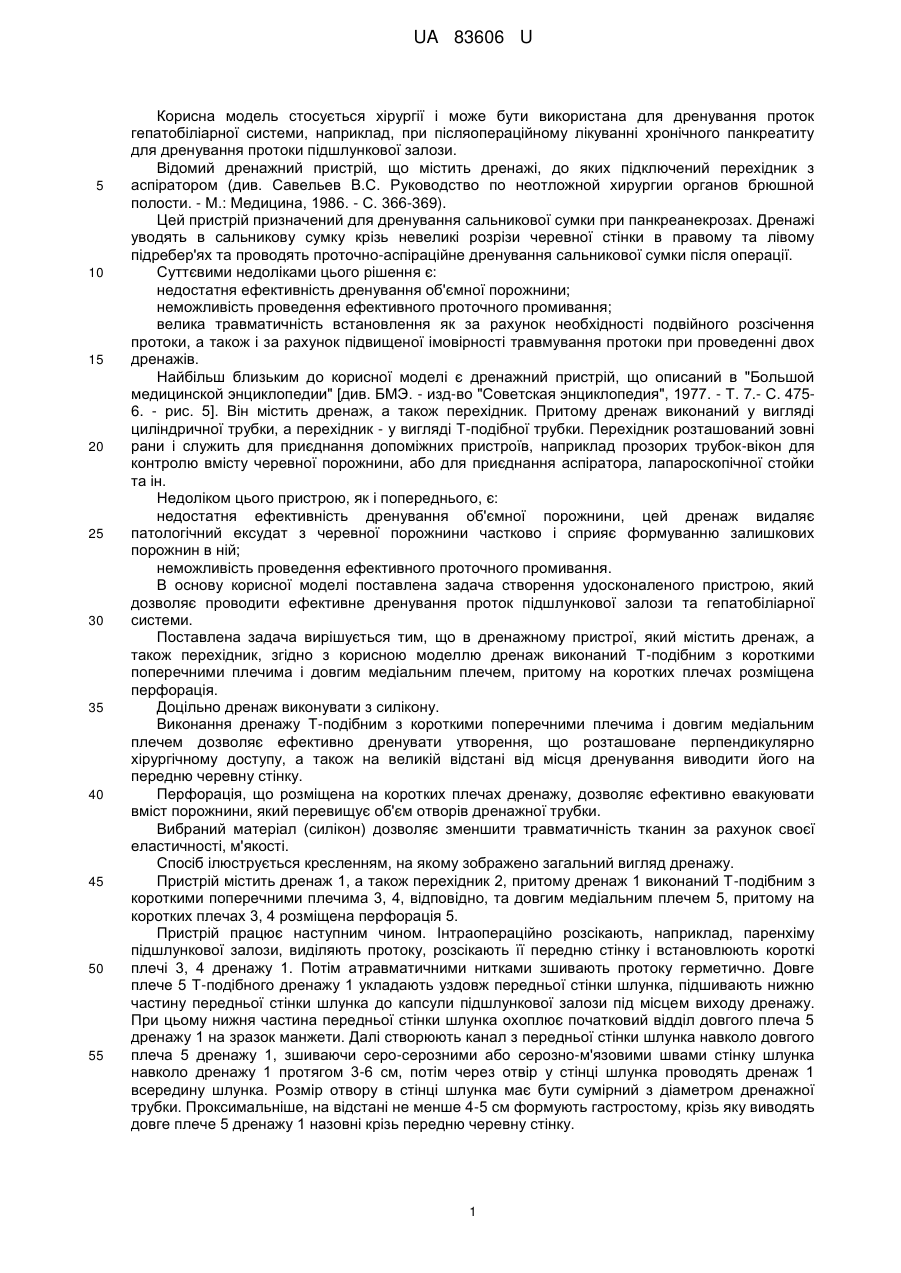

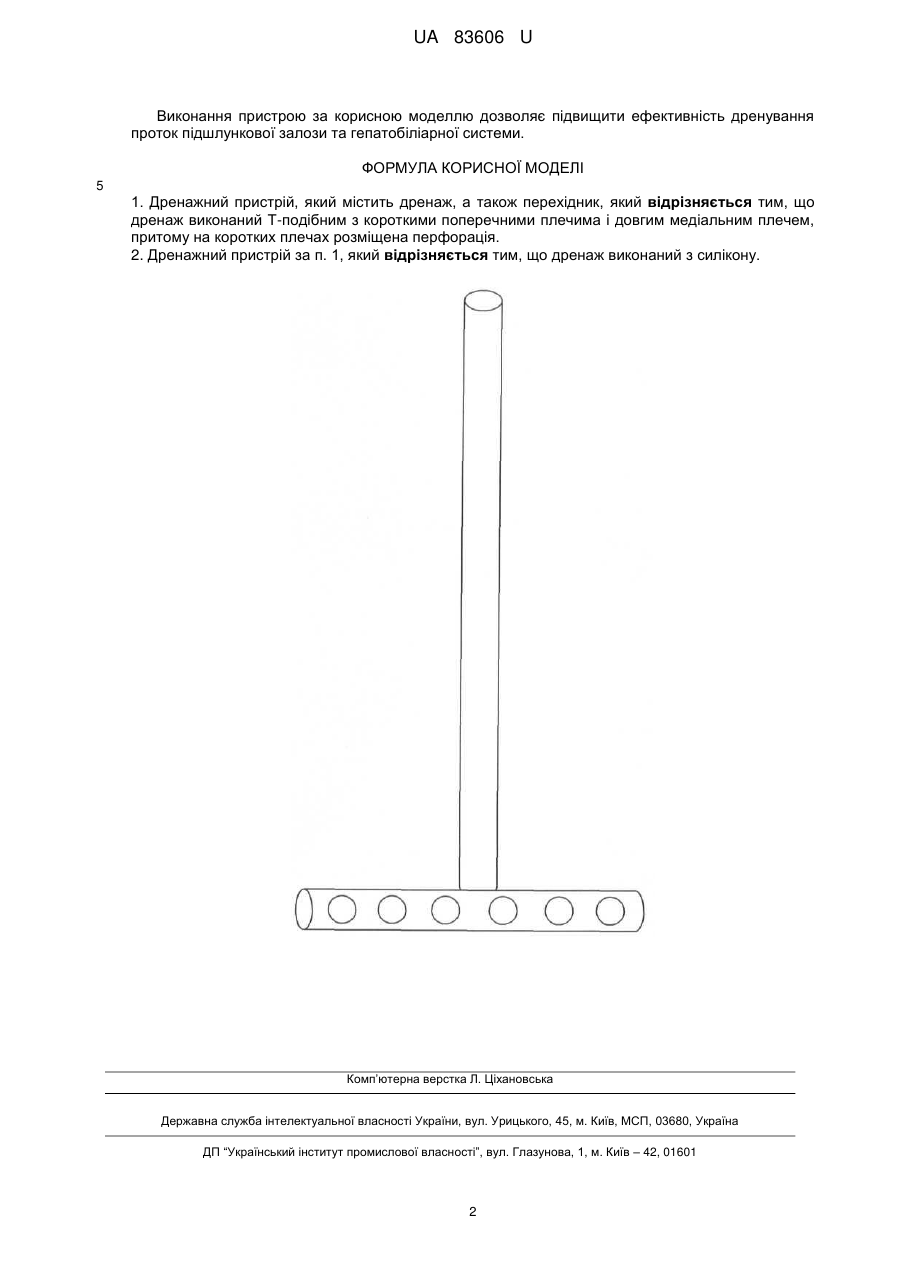

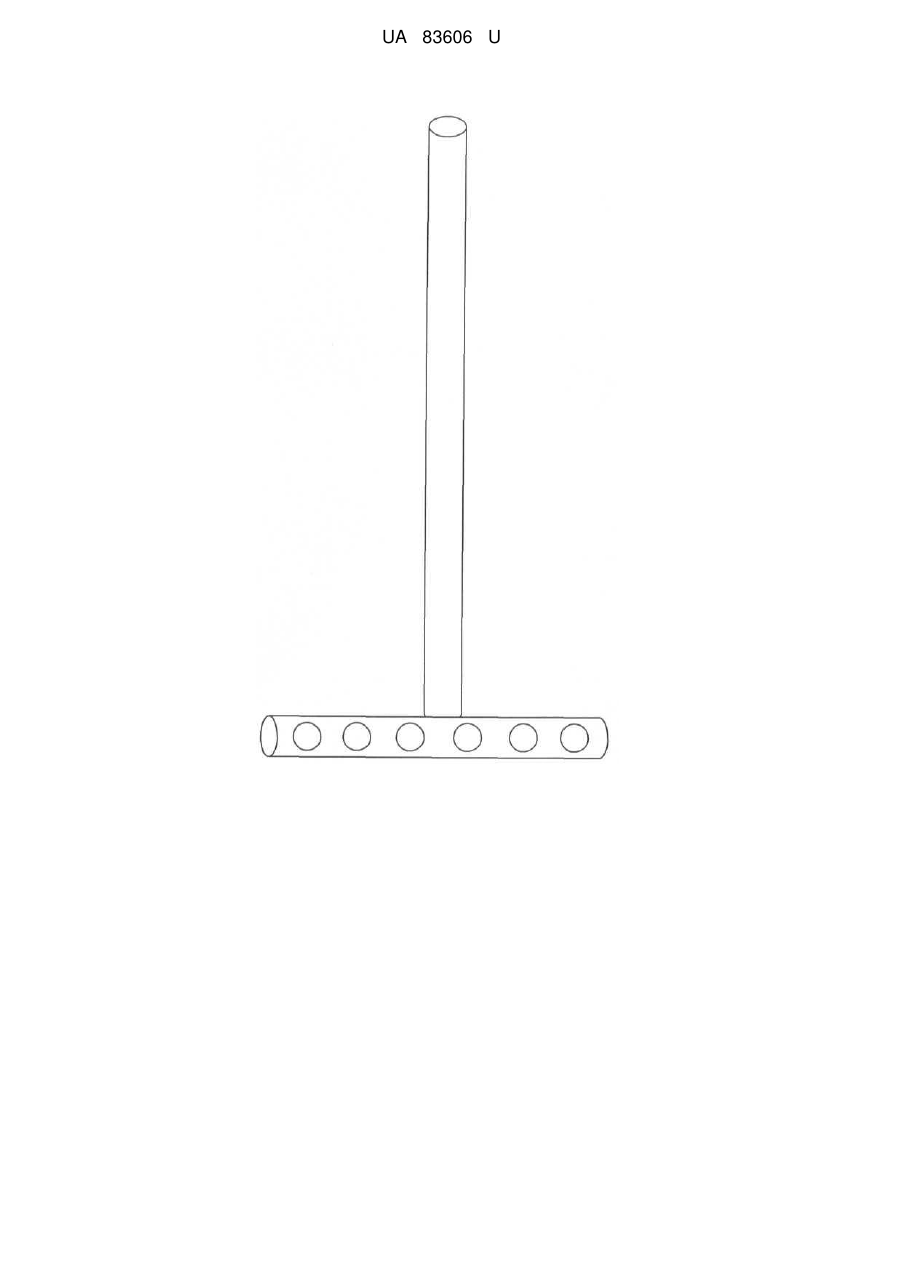

Реферат: Дренажний пристрій, який містить дренаж, а також перехідник, причому дренаж виконаний Тподібним з короткими поперечними плечима і довгим медіальним плечем, притому на коротких плечах розміщена перфорація. UA 83606 U (54) ДРЕНАЖНИЙ ПРИСТРІЙ UA 83606 U UA 83606 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується хірургії і може бути використана для дренування проток гепатобіліарної системи, наприклад, при післяопераційному лікуванні хронічного панкреатиту для дренування протоки підшлункової залози. Відомий дренажний пристрій, що містить дренажі, до яких підключений перехідник з аспіратором (див. Савельев B.C. Руководство по неотложной хирургии органов брюшной полости. - М.: Медицина, 1986. - С. 366-369). Цей пристрій призначений для дренування сальникової сумки при панкреанекрозах. Дренажі уводять в сальникову сумку крізь невеликі розрізи черевної стінки в правому та лівому підребер'ях та проводять проточно-аспіраційне дренування сальникової сумки після операції. Суттєвими недоліками цього рішення є: недостатня ефективність дренування об'ємної порожнини; неможливість проведення ефективного проточного промивання; велика травматичність встановлення як за рахунок необхідності подвійного розсічення протоки, а також і за рахунок підвищеної імовірності травмування протоки при проведенні двох дренажів. Найбільш близьким до корисної моделі є дренажний пристрій, що описаний в "Большой медицинской энциклопедии" [див. БМЭ. - изд-во "Советская энциклопедия", 1977. - Т. 7.- С. 4756. - рис. 5]. Він містить дренаж, а також перехідник. Притому дренаж виконаний у вигляді циліндричної трубки, а перехідник - у вигляді Т-подібної трубки. Перехідник розташований зовні рани і служить для приєднання допоміжних пристроїв, наприклад прозорих трубок-вікон для контролю вмісту черевної порожнини, або для приєднання аспіратора, лапароскопічної стойки та ін. Недоліком цього пристрою, як і попереднього, є: недостатня ефективність дренування об'ємної порожнини, цей дренаж видаляє патологічний ексудат з черевної порожнини частково і сприяє формуванню залишкових порожнин в ній; неможливість проведення ефективного проточного промивання. В основу корисної моделі поставлена задача створення удосконаленого пристрою, який дозволяє проводити ефективне дренування проток підшлункової залози та гепатобіліарної системи. Поставлена задача вирішується тим, що в дренажному пристрої, який містить дренаж, а також перехідник, згідно з корисною моделлю дренаж виконаний Т-подібним з короткими поперечними плечима і довгим медіальним плечем, притому на коротких плечах розміщена перфорація. Доцільно дренаж виконувати з силікону. Виконання дренажу Т-подібним з короткими поперечними плечима і довгим медіальним плечем дозволяє ефективно дренувати утворення, що розташоване перпендикулярно хірургічному доступу, а також на великій відстані від місця дренування виводити його на передню черевну стінку. Перфорація, що розміщена на коротких плечах дренажу, дозволяє ефективно евакуювати вміст порожнини, який перевищує об'єм отворів дренажної трубки. Вибраний матеріал (силікон) дозволяє зменшити травматичність тканин за рахунок своєї еластичності, м'якості. Спосіб ілюструється кресленням, на якому зображено загальний вигляд дренажу. Пристрій містить дренаж 1, а також перехідник 2, притому дренаж 1 виконаний Т-подібним з короткими поперечними плечима 3, 4, відповідно, та довгим медіальним плечем 5, притому на коротких плечах 3, 4 розміщена перфорація 5. Пристрій працює наступним чином. Інтраопераційно розсікають, наприклад, паренхіму підшлункової залози, виділяють протоку, розсікають її передню стінку і встановлюють короткі плечі 3, 4 дренажу 1. Потім атравматичними нитками зшивають протоку герметично. Довге плече 5 Т-подібного дренажу 1 укладають уздовж передньої стінки шлунка, підшивають нижню частину передньої стінки шлунка до капсули підшлункової залози під місцем виходу дренажу. При цьому нижня частина передньої стінки шлунка охоплює початковий відділ довгого плеча 5 дренажу 1 на зразок манжети. Далі створюють канал з передньої стінки шлунка навколо довгого плеча 5 дренажу 1, зшиваючи серо-серозними або серозно-м'язовими швами стінку шлунка навколо дренажу 1 протягом 3-6 см, потім через отвір у стінці шлунка проводять дренаж 1 всередину шлунка. Розмір отвору в стінці шлунка має бути сумірний з діаметром дренажної трубки. Проксимальніше, на відстані не менше 4-5 см формують гастростому, крізь яку виводять довге плече 5 дренажу 1 назовні крізь передню черевну стінку. 1 UA 83606 U Виконання пристрою за корисною моделлю дозволяє підвищити ефективність дренування проток підшлункової залози та гепатобіліарної системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Дренажний пристрій, який містить дренаж, а також перехідник, який відрізняється тим, що дренаж виконаний Т-подібним з короткими поперечними плечима і довгим медіальним плечем, притому на коротких плечах розміщена перфорація. 2. Дренажний пристрій за п. 1, який відрізняється тим, що дренаж виконаний з силікону. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
