Автоматизована система охорони опор ліній електропередачі

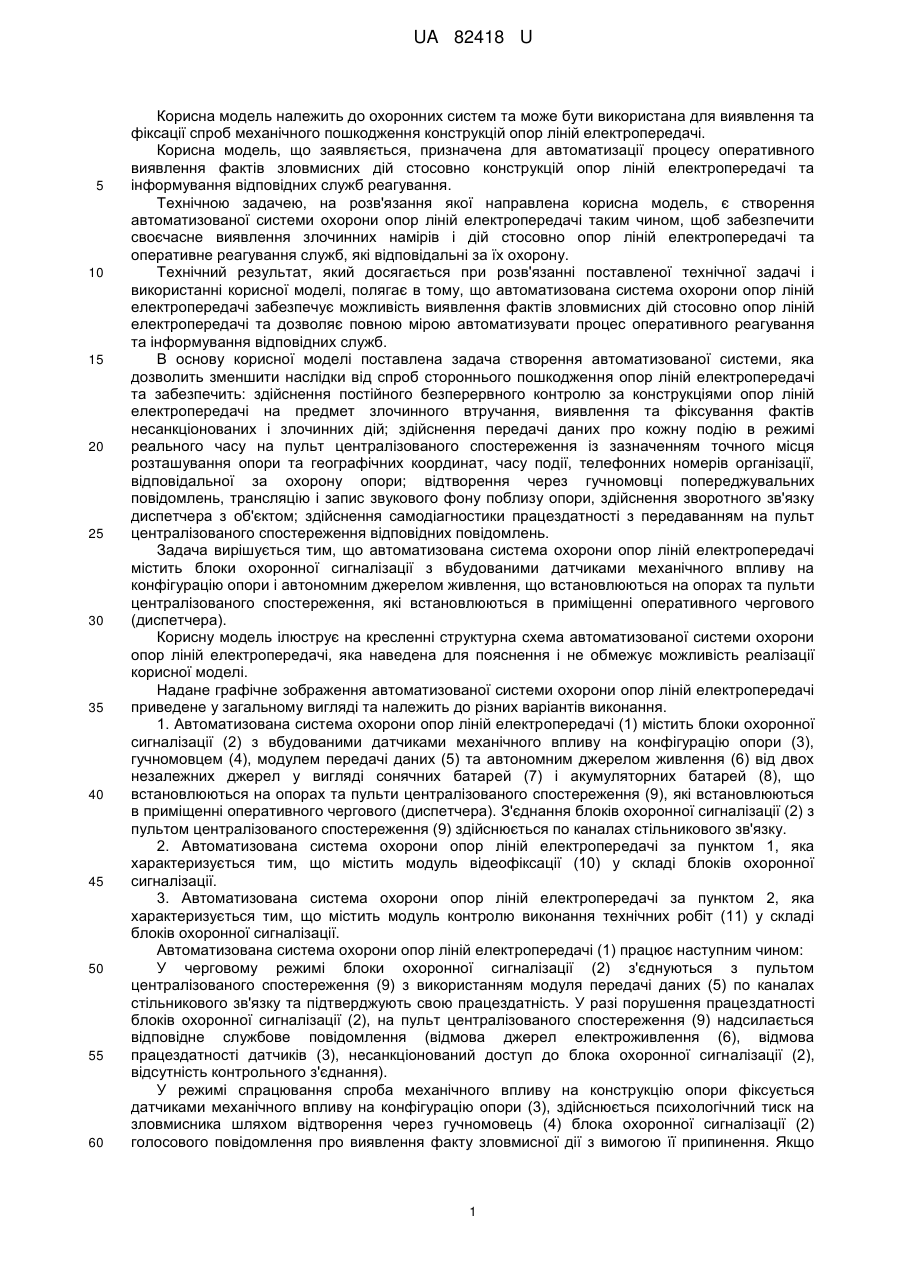

Реферат: UA 82418 U UA 82418 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до охоронних систем та може бути використана для виявлення та фіксації спроб механічного пошкодження конструкцій опор ліній електропередачі. Корисна модель, що заявляється, призначена для автоматизації процесу оперативного виявлення фактів зловмисних дій стосовно конструкцій опор ліній електропередачі та інформування відповідних служб реагування. Технічною задачею, на розв'язання якої направлена корисна модель, є створення автоматизованої системи охорони опор ліній електропередачі таким чином, щоб забезпечити своєчасне виявлення злочинних намірів і дій стосовно опор ліній електропередачі та оперативне реагування служб, які відповідальні за їх охорону. Технічний результат, який досягається при розв'язанні поставленої технічної задачі і використанні корисної моделі, полягає в тому, що автоматизована система охорони опор ліній електропередачі забезпечує можливість виявлення фактів зловмисних дій стосовно опор ліній електропередачі та дозволяє повною мірою автоматизувати процес оперативного реагування та інформування відповідних служб. В основу корисної моделі поставлена задача створення автоматизованої системи, яка дозволить зменшити наслідки від спроб стороннього пошкодження опор ліній електропередачі та забезпечить: здійснення постійного безперервного контролю за конструкціями опор ліній електропередачі на предмет злочинного втручання, виявлення та фіксування фактів несанкціонованих і злочинних дій; здійснення передачі даних про кожну подію в режимі реального часу на пульт централізованого спостереження із зазначенням точного місця розташування опори та географічних координат, часу події, телефонних номерів організації, відповідальної за охорону опори; відтворення через гучномовці попереджувальних повідомлень, трансляцію і запис звукового фону поблизу опори, здійснення зворотного зв'язку диспетчера з об'єктом; здійснення самодіагностики працездатності з передаванням на пульт централізованого спостереження відповідних повідомлень. Задача вирішується тим, що автоматизована система охорони опор ліній електропередачі містить блоки охоронної сигналізації з вбудованими датчиками механічного впливу на конфігурацію опори і автономним джерелом живлення, що встановлюються на опорах та пульти централізованого спостереження, які встановлюються в приміщенні оперативного чергового (диспетчера). Корисну модель ілюструє на кресленні структурна схема автоматизованої системи охорони опор ліній електропередачі, яка наведена для пояснення і не обмежує можливість реалізації корисної моделі. Надане графічне зображення автоматизованої системи охорони опор ліній електропередачі приведене у загальному вигляді та належить до різних варіантів виконання. 1. Автоматизована система охорони опор ліній електропередачі (1) містить блоки охоронної сигналізації (2) з вбудованими датчиками механічного впливу на конфігурацію опори (3), гучномовцем (4), модулем передачі даних (5) та автономним джерелом живлення (6) від двох незалежних джерел у вигляді сонячних батарей (7) і акумуляторних батарей (8), що встановлюються на опорах та пульти централізованого спостереження (9), які встановлюються в приміщенні оперативного чергового (диспетчера). З'єднання блоків охоронної сигналізації (2) з пультом централізованого спостереження (9) здійснюється по каналах стільникового зв'язку. 2. Автоматизована система охорони опор ліній електропередачі за пунктом 1, яка характеризується тим, що містить модуль відеофіксації (10) у складі блоків охоронної сигналізації. 3. Автоматизована система охорони опор ліній електропередачі за пунктом 2, яка характеризується тим, що містить модуль контролю виконання технічних робіт (11) у складі блоків охоронної сигналізації. Автоматизована система охорони опор ліній електропередачі (1) працює наступним чином: У черговому режимі блоки охоронної сигналізації (2) з'єднуються з пультом централізованого спостереження (9) з використанням модуля передачі даних (5) по каналах стільникового зв'язку та підтверджують свою працездатність. У разі порушення працездатності блоків охоронної сигналізації (2), на пульт централізованого спостереження (9) надсилається відповідне службове повідомлення (відмова джерел електроживлення (6), відмова працездатності датчиків (3), несанкціонований доступ до блока охоронної сигналізації (2), відсутність контрольного з'єднання). У режимі спрацювання спроба механічного впливу на конструкцію опори фіксується датчиками механічного впливу на конфігурацію опори (3), здійснюється психологічний тиск на зловмисника шляхом відтворення через гучномовець (4) блока охоронної сигналізації (2) голосового повідомлення про виявлення факту зловмисної дії з вимогою її припинення. Якщо 1 UA 82418 U 5 10 15 механічний вплив на опору не припиняється, відтворюється сирена з голосовим попередженням, на пульт централізованого спостереження (9) надсилається тривожне повідомлення та транслюється звуковий фон навколо опори. На пульті централізованого спостереження (9) при надходженні тривожного повідомлення від блоку охоронної сигналізації (2) відтворюється звуковий сигнал, який привертає увагу чергового, здійснюється запис звукового фону навколо опори до архівного журналу, відображається інформація про опору (назва та місцезнаходження, карти та географічні координати, список телефонів служб та осіб, відповідальних за охорону та технічне обслуговування системи, час з моменту отримання тривожного повідомлення). При неможливості приймання тривожного повідомлення пультом централізованого спостереження (9) або відсутності реагування диспетчера, система здійснює перенаправлення тривожного повідомлення до відповідних служб або осіб, відповідальних за охорону опори. Приведені відомості підтверджують можливість здійснення і промислову придатність корисної моделі, яка може бути реалізована для виявлення та фіксації спроб механічного пошкодження конструкцій опор ліній електропередачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Автоматизована система охорони опор ліній електропередачі, що містить блоки охоронної сигналізації з вбудованими датчиками механічного впливу на конфігурацію опори, гучномовцем, модулем передачі даних та автономним джерелом живлення від двох незалежних джерел у вигляді сонячних батарей і акумуляторних батарей, що встановлюються на опорах, та пульти централізованого спостереження, які встановлюються в приміщенні оперативного чергового (диспетчера), з'єднання блоків охоронної сигналізації з пультом централізованого спостереження здійснюється по каналах стільникового зв'язку. 2. Автоматизована система охорони опор ліній електропередачі за п. 1, яка характеризується тим, що містить модуль відеофіксації у складі блоків охоронної сигналізації. 3. Автоматизована система охорони опор ліній електропередачі за п. 2, яка характеризується тим, що містить модуль контролю виконання технічних робіт у складі блоків охоронної сигналізації. 2 UA 82418 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
