Картонний матеріал

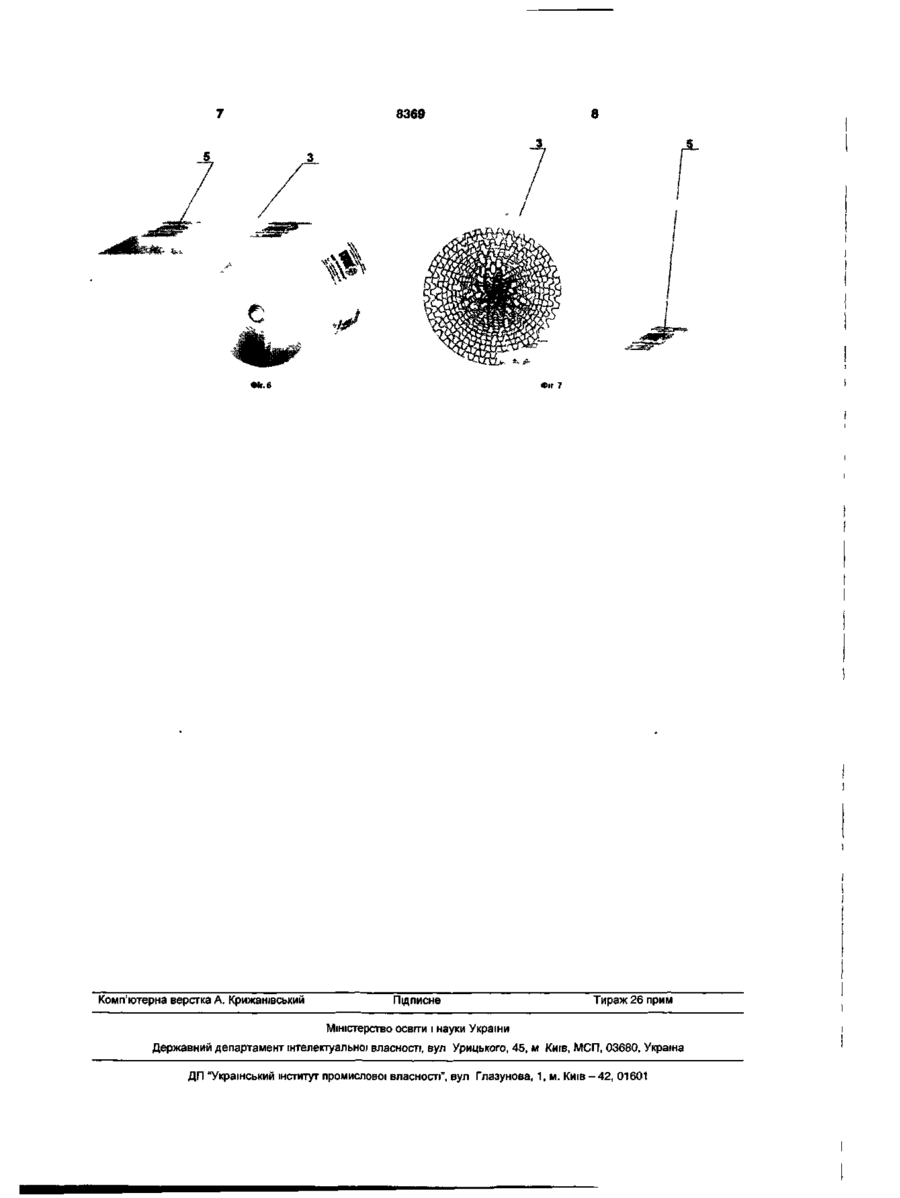

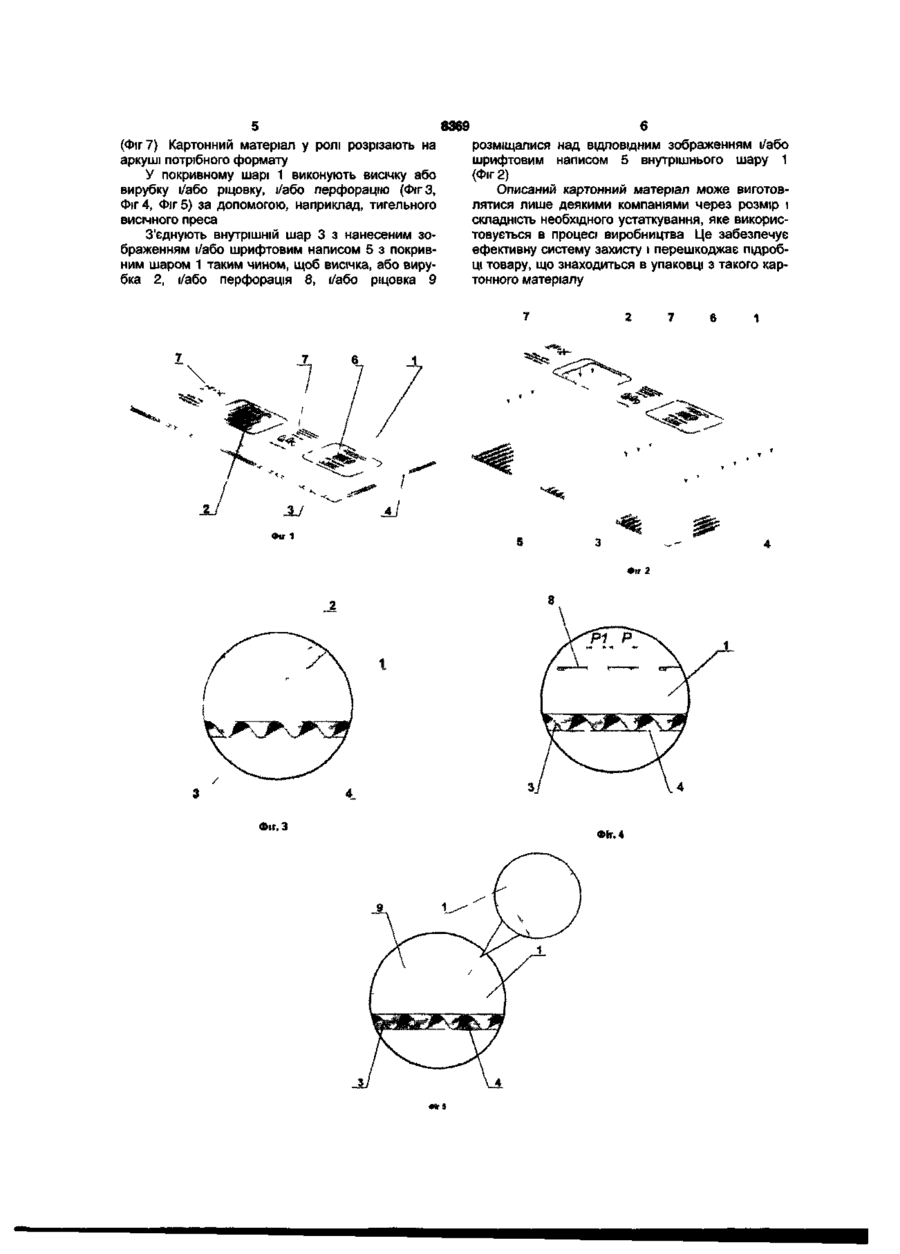

1. Картонний матеріал, що включає покривний шар і принаймні один внутрішній шар, який відрізняється тим, що на принаймні одному внутрішньому шарі виконано зображення і/або шрифтовий напис з боку покривного шару, а в покривному шарі є принаймні одне поле доступу, що розміщено над зображенням і/або шрифтовим написом внутрішнього шару. 2. Картонний матеріал за п. 1, який відрізняється тим, що поле доступу виконане у вигляді висічки і/або рицовки, і/або вирубки, і/або перфорації. 3. Картонний матеріал за п. 1, який відрізняється тим, що містить один внутрішній шар. 4. Картонний матеріал за п. 1, який відрізняється тим, що містить два внутрішніх шари. 5. Картонний матеріал за п. З, який відрізняється тим, що внутрішній шар виконаний з гофрованого картону. 6. Картонний матеріал за п. 4, який відрізняється тим, що нижній внутрішній шар виконаний з гофрованого картону. 7. Картонний матеріал за п. 4, який відрізняється тим, що верхній і нижній внутрішні шари виконані з гофрованого картону. 8. Картонний матеріал за пп. 4 або 6, який відрізняється тим, що зображення і/або шрифтовий напис виконані на верхньому внутрішньому шарі. 9. Картонний матеріал за пп. 4 або 6, який відрізняється тим, що зображення і/або шрифтовий напис виконані на верхньому і на нижньому внутрішніх шарах. 10. Картонний матеріал за п. 9, який відрізняється тим, що на верхньому внутрішньому шарі додатково є принаймні одне поле доступу, виконане у вигляді висічки і/або рицовки, і/або вирубки, і/або перфорації, що розміщене над зображенням і/або шрифтовим написом нижнього внутрішнього шару. 11. Картонний матеріал за будь-яким з пп. 1-10, який відрізняється тим, що в покривному шарі є одна висічка. 12. Картонний матеріал за п. 11, який відрізняється тим, що висічка виконана у вигляді круглого отвору. Корисна модель відноситься до картонного матеріалу, і може бути використана для упаковування в упаковку із такого картонного матеріалу різних видів товарів харчової, тютюнової, парфумерної і інших видів промисловості. Відомий багатошаровий картонний матеріал, що включає покривний шар, внутрішній шар і основу, з'єднані між собою крохмальним клеєм (RU, патент №2171326, кл. D21H27/40, 27/00, В32В29/08, опубл. 27.07.2001) [1]. При цьому, внутрішній шар виконаний з гофрованого картону і з'єднаний з основою і з покривним шаром за допомогою двох типів крохмального клею з різною температурою клейстеризації. Спосіб одержання відомого картонного матеріалу полягає в склеюванні основи з внутрішнім шаром, на який попередньо наносять на його верхні краї з одного боку рифленої поверхні клей з високою температурою клейстеризації. Це склеювання здійснюють на гофрувальній машині при високій температурі і тиску. Потім з'єднують покривний шар із внутрішнім шаром, на який попередньо наносять на його верхні краї з протилежного боку рифленої поверхні клей з більш низькою температурою клейстеризації. У відомому картонному матеріалі не передбачені елементи, що дозволяють ідентифікувати товар, розміщений в упаковці з нього, що знижує надійність захисту упакованого в ній товару. Найбільш близьким є багатошаровий картонний матеріал, відомий з американського патенту №5524758 (US, патент, №5,524,758, кл. B65D5/54, B42D15/00, опубл. 11.01.1996) [2]. Відомий картонний матеріал включає покривний шар і принаймні один внутрішній шар, між якими вставлена відривна стрічка. Відривна стрічка після формування з (21)20040604774 (22)17.06.2004 (24)15.08.2005 СО 00 о> 8369 картонного матеріалу упаковки проходить навколо значної частини упаковки. Перед тим, як відривна стрічка вставляється в багатошаровий матеріал, на ній робиться напис або наноситься код з попередньо визначених символів, що відповідають упакованим в упаковку з такого картонного матеріалу товарам або деталям. Відомий картонний матеріал дозволяє ідентифікувати товар, розміщений в упаковці з нього, однак надійність захисту товару не досить висока, оскільки існує імовірність імітації наявності відривної стрічки в картонному матеріалі. Задачею корисної моделі є удосконалення картонного матеріалу, у якому за рахунок запропонованого виконання покривного і внутрішнього шарів розширюється асортимент ідентифікаційних засобів упаковки. Для рішення задачі пропонується картонний матеріал, що включає покривний шар і принаймні один внутрішній шар, у якому на принаймні одному внутрішньому шарі виконані зображення і/або шрифтовий напис з боку покривного шару, а в покривному шарі є принаймні одне поле доступу, виконане у вигляді висічки, ріцовки, вирубки, або перфорації, що розміщені над зображенням і/або шрифтовим написом внутрішнього шару. При цьому, картонний матеріал може містити один, два або більш внутрішніх шарів, кожний з яких, або будь-який з них може бути виконаний з гофрованого картону. Як варіант виконання, картонний матеріал містить один внутрішній шар, що виконаний з гофрованого картону. Як варіант виконання, картонний матеріал містить два внутрішніх шари, при цьому, нижній внутрішній шар виконаний з гофрованого картону, а зображення і/або шрифтовий напис виконані на верхньому внутрішньому шарі. Як варіант виконання, картонний матеріал містить два внутрішніх шари, при цьому, верхній і нижній внутрішні шари виконані з гофрованого картону, а зображення і/або шрифтовий напис виконані на верхньому внутрішньому шарі. Як варіант виконання, картонний матеріал містить два внутрішніх шари, кожний з яких виконаний з гофрованого картону і на кожному з них виконане зображення і/або шрифтовий напис. У цьому випадку виконання, верхній внутрішній шар додатково має принаймні одну висічку, і/або ріцовку, і/або вирубку, і/або перфорацію, що розміщені над зображенням і/або шрифтовим написом нижнього внутрішнього шару. Як варіант виконання в покривному шарі може бути виконана одна висічка, наприклад у виді круглого або овального отвору. Кількість виконаних у покривному шарі висічок, і/або ріцовок, і/або вирубок, і/або перфорацій може бути від одного до декількох, а форма їхнього виконання може бути найрізноманітнішою. Нами експериментальне було знайдено просте, недороге, але ефективне виконання і формування багатошарового картонного матеріалу, яке складається з комбінації ідентифікаційного внутрішнього шару з покривним шаром, що має поля доступу до зазначеного внутрішнього шару. Картонний матеріал забезпечує ефективну систему захисту і ідентифікації товару, що упакований в упаковку з нього. Для більш детального пояснення приведені малюнки, що, однак, не обмежують обсяг домагань. На малюнках представлено: Фіг.1 - загальний вид картонного матеріалу; Фіг.2 - зображення покривного і внутрішнього шарів перед з'єднанням; Фіг.З - елемент картонного матеріалу з виконаною вісичкою або вирубкою в покривному шарі; Фіг.4 - елемент картонного матеріалу з виконаною перфорацією в покривному шарі; Фіг.5 - елемент картонного матеріалу з виконаною ріцовкою у покривному шарі; Фіг.6 - внутрішній шар (плоский) картонного матеріалу в ролі з нанесеним зображенням; Фіг.7 - внутрішній шар (гофрований) картонного матеріалу в ролі з нанесеним зображенням. На Фіг.1 зображений картонний матеріал, що складається з покривного шару 1, у якому виконане поле доступу у вигляді висічки 2, внутрішнього шару 3 і основи 4. На внутрішньому шарі 3 нанесене зображення і шрифтовий напис 5 з боку покривного шару 1. Зовні покривного шару може бути нанесено таке або інше зображення і шрифтовий напис 6 і нанесена будь-яка інша супровідна інформація 7. Картонний матеріал, що показаний на Фіг.1, містить один внутрішній шар 3, виконаний з гофрованого картону з нанесеним зображенням у вигляді малюнка і шрифтового напису 5. Картонний матеріал може містити два і більше внутрішніх шарів (на малюнках не показано), на одному з яких або на кожнім з них, може бути нанесено зображення і/або шрифтовий напис 5 з боку покривного шару. При цьому кожен внутрішній шар або один з них може бути виконаний з гофрованого (флютінг) або гладкого картону. Якщо картонний матеріал містить два внутрішніх шари 3, і зображення і/або шрифтовий напис 5 виконаний на нижньому внутрішньому шарі, то верхній внутрішній шар додатково має поле доступу, яке розміщене над зображенням, і/або шрифтовим написом нижнього внутрішнього шару. У покривному шарі 1 картонного матеріалу може бути виконана не тільки висічка або вирубка 2 (Фіг.З), але і/або перфорація 8 (Фіг.4), і/або ріцовка 9 (Фіг.5). Картонний матеріал одержують таким способом. На плоский шар картонного матеріалу наносять зображення і/або шрифтовий напис за допомогою флексографічнної рулонної друкарської машини. Внутрішній шар 3 може бути плоским або гофрованим. Якщо внутрішній шар гофрований, то нанесення зображення і/або шрифтового напису виконується з урахуванням наступного гофрирування. У результаті одержують плоский внутрішній шар 3 картонного матеріалу з нанесеним зображенням 5 (Фіг.6) або картонний матеріал з нанесеним зображенням, що піддають гофрируванню й одержують гофрований внутрішній шар 3 картонного матеріалу з нанесеним зображенням 5 8369 (Фіг 7) Картонний матеріал у ролі розрізають на аркуші потрібного формату У покривному шарі 1 виконують висічку або вирубку і/або рщовку, і/або перфорацію (Ф/гЗ, Фіг 4, Фіг 5) за допомогою, наприклад, тигельного висічного преса З'єднують внутрішній шар 3 з нанесеним зображенням і/або шрифтовим написом 5 з покривним шаром 1 таким чином, щоб висічка, або вирубка 2, і/або перфорація 8, і/або рщовка 9 6 розміщалися над ВІДПОВІДНИМ зображенням і/або шрифтовим написом 5 внутрішнього шару 1 (Фіг 2) Описаний картонний матеріал може виготовлятися лише деякими компаніями через розмір і складність необхідного устаткування, яке використовується в процесі виробництва Це забезпечує ефективну систему захисту і перешкоджає підробці товару, що знаходиться в упаковці з такого картонного матеріалу Фіг 2 Фіг. 4 8369 Фіг. 6 Комп'ютерна верстка А. Крижанівський Фіг 7 Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
