Система захисту джерела електричного живлення від несанкціонованого підключення

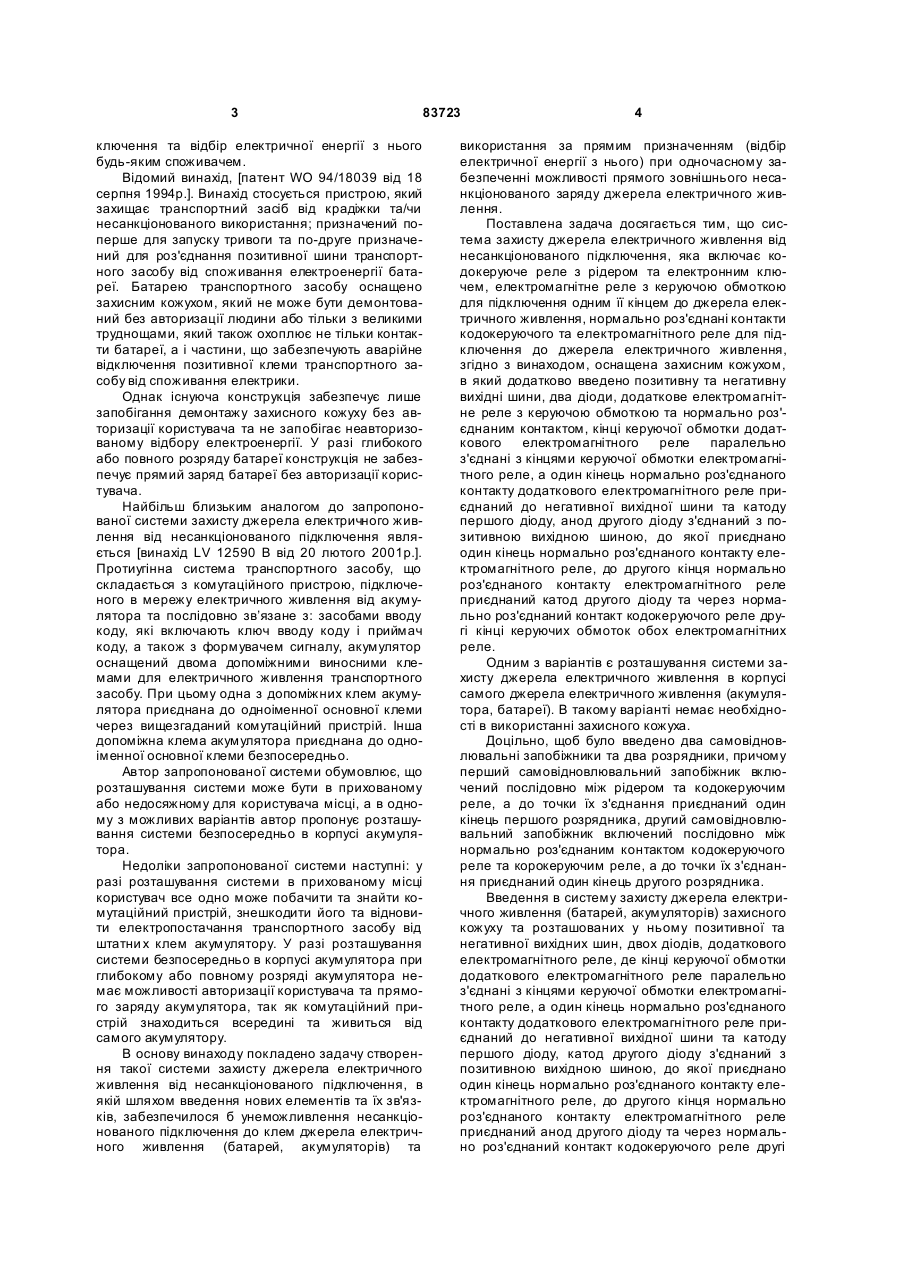

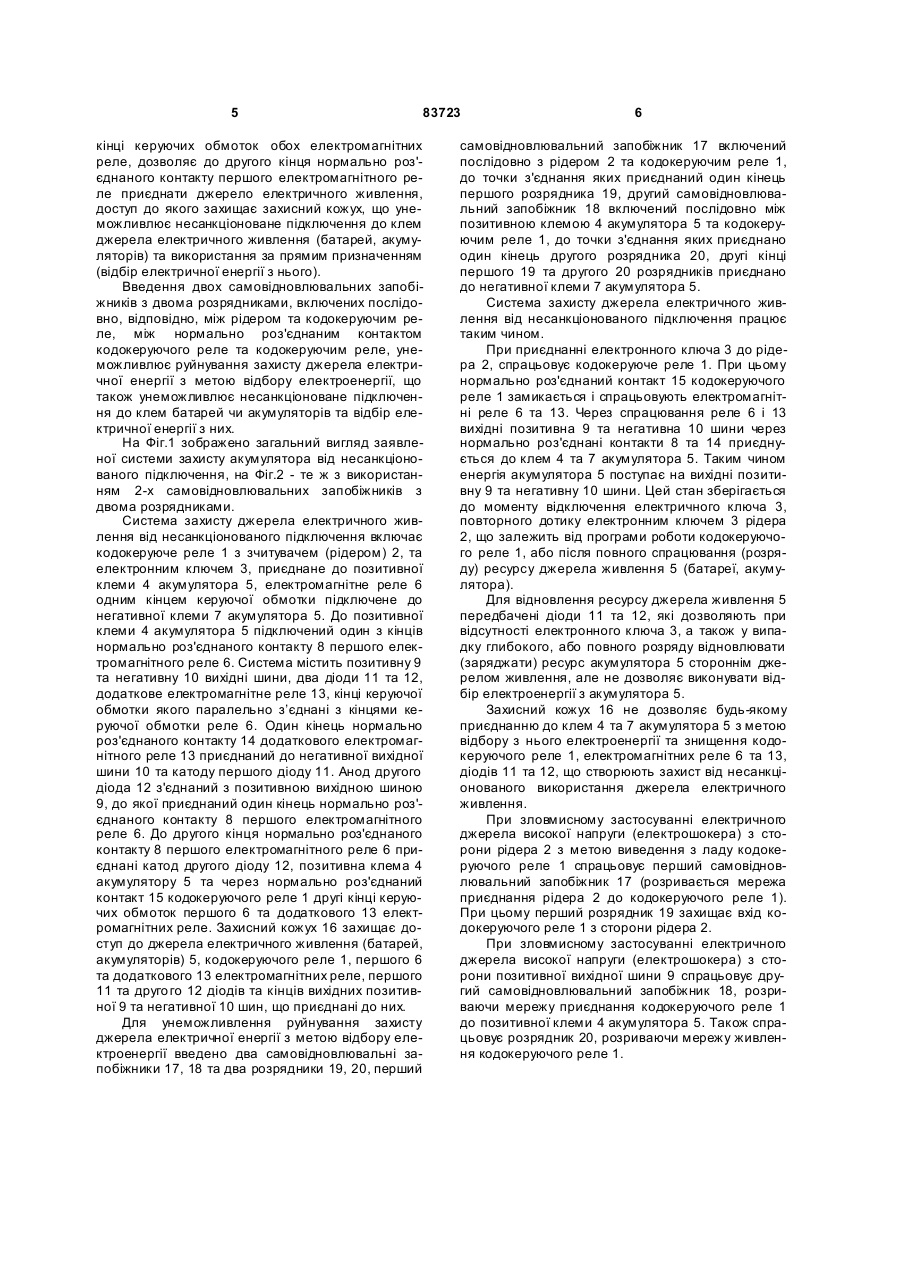

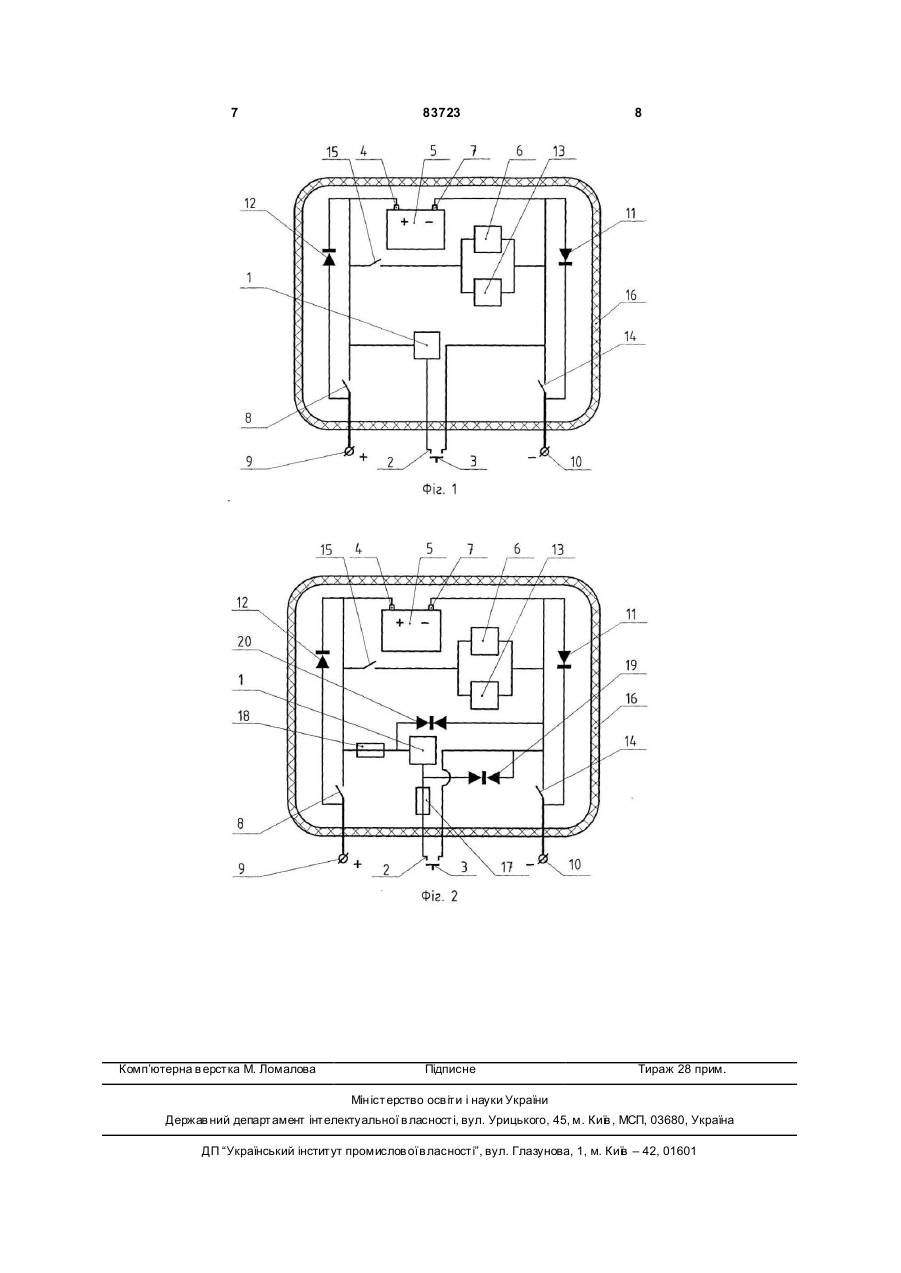

1. Система захисту джерела електричного живлення від несанкціонованого підключення, яка містить кодокеруюче реле з рідером та електронним ключем, електромагнітне реле з керуючою обмоткою для підключення одним її кінцем до джерела електричного живлення, нормально роз'єднані контакти кодокеруючого та електромагнітного реле для підключення до джерела електричного живлення, яка відрізняється тим, що оснащена захисним кожухом, в який додатково введено позитивну та негативну ви хідні шини, два діоди, додаткове електромагнітне реле з керуючою обмоткою та нормально роз'єднаним контактом, кінці керуючої обмотки додаткового електро C2 2 (19) 1 3 83723 ключення та відбір електричної енергії з нього будь-яким споживачем. Відомий винахід, [патент WO 94/18039 від 18 серпня 1994р.]. Винахід стосується пристрою, який захищає транспортний засіб від крадіжки та/чи несанкціонованого використання; призначений поперше для запуску тривоги та по-друге призначений для роз'єднання позитивної шини транспортного засобу від споживання електроенергії батареї. Батарею транспортного засобу оснащено захисним кожухом, який не може бути демонтований без авторизації людини або тільки з великими труднощами, який також охоплює не тільки контакти батареї, а і частини, що забезпечують аварійне відключення позитивної клеми транспортного засобу від споживання електрики. Однак існуюча конструкція забезпечує лише запобігання демонтажу захисного кожуху без авторизації користувача та не запобігає неавторизованому відбору електроенергії. У разі глибокого або повного розряду батареї конструкція не забезпечує прямий заряд батареї без авторизації користувача. Найбільш близьким аналогом до запропонованої системи захисту джерела електричного живлення від несанкціонованого підключення являється [винахід LV 12590 В від 20 лютого 2001р.]. Протиугінна система транспортного засобу, що складається з комутаційного пристрою, підключеного в мережу електричного живлення від акумулятора та послідовно зв’язане з: засобами вводу коду, які включають ключ вводу коду і приймач коду, а також з формувачем сигналу, акумулятор оснащений двома допоміжними виносними клемами для електричного живлення транспортного засобу. При цьому одна з допоміжних клем акумулятора приєднана до одноіменної основної клеми через вищезгаданий комутаційний пристрій. Інша допоміжна клема акумулятора приєднана до одноіменної основної клеми безпосередньо. Автор запропонованої системи обумовлює, що розташування системи може бути в прихованому або недосяжному для користувача місці, а в одному з можливих варіантів автор пропонує розташування системи безпосередньо в корпусі акумулятора. Недоліки запропонованої системи наступні: у разі розташування системи в прихованому місці користувач все одно може побачити та знайти комутаційний пристрій, знешкодити його та відновити електропостачання транспортного засобу від штатни х клем акумулятору. У разі розташування системи безпосередньо в корпусі акумулятора при глибокому або повному розряді акумулятора немає можливості авторизації користувача та прямого заряду акумулятора, так як комутаційний пристрій знаходиться всередині та живиться від самого акумулятору. В основу винаходу покладено задачу створення такої системи захисту джерела електричного живлення від несанкціонованого підключення, в якій шляхом введення нових елементів та їх зв'язків, забезпечилося б унеможливлення несанкціонованого підключення до клем джерела електричного живлення (батарей, акумуляторів) та 4 використання за прямим призначенням (відбір електричної енергії з нього) при одночасному забезпеченні можливості прямого зовнішнього несанкціонованого заряду джерела електричного живлення. Поставлена задача досягається тим, що система захисту джерела електричного живлення від несанкціонованого підключення, яка включає кодокеруюче реле з рідером та електронним ключем, електромагнітне реле з керуючою обмоткою для підключення одним її кінцем до джерела електричного живлення, нормально роз'єднані контакти кодокеруючого та електромагнітного реле для підключення до джерела електричного живлення, згідно з винаходом, оснащена захисним кожухом, в який додатково введено позитивну та негативну вихідні шини, два діоди, додаткове електромагнітне реле з керуючою обмоткою та нормально роз'єднаним контактом, кінці керуючої обмотки додаткового електромагнітного реле паралельно з'єднані з кінцями керуючої обмотки електромагнітного реле, а один кінець нормально роз'єднаного контакту додаткового електромагнітного реле приєднаний до негативної вихідної шини та катоду першого діоду, анод другого діоду з'єднаний з позитивною вихідною шиною, до якої приєднано один кінець нормально роз'єднаного контакту електромагнітного реле, до другого кінця нормально роз'єднаного контакту електромагнітного реле приєднаний катод другого діоду та через нормально роз'єднаний контакт кодокеруючого реле другі кінці керуючих обмоток обох електромагнітних реле. Одним з варіантів є розташування системи захисту джерела електричного живлення в корпусі самого джерела електричного живлення (акумулятора, батареї). В такому варіанті немає необхідності в використанні захисного кожуха. Доцільно, щоб було введено два самовідновлювальні запобіжники та два розрядники, причому перший самовідновлювальний запобіжник включений послідовно між рідером та кодокеруючим реле, а до точки їх з'єднання приєднаний один кінець першого розрядника, другий самовідновлювальний запобіжник включений послідовно між нормально роз'єднаним контактом кодокеруючого реле та корокеруючим реле, а до точки їх з'єднання приєднаний один кінець другого розрядника. Введення в систему захисту джерела електричного живлення (батарей, акумуляторів) захисного кожуху та розташованих у ньому позитивної та негативної вихідних шин, двох діодів, додаткового електромагнітного реле, де кінці керуючої обмотки додаткового електромагнітного реле паралельно з'єднані з кінцями керуючої обмотки електромагнітного реле, а один кінець нормально роз'єднаного контакту додаткового електромагнітного реле приєднаний до негативної вихідної шини та катоду першого діоду, катод другого діоду з'єднаний з позитивною вихідною шиною, до якої приєднано один кінець нормально роз'єднаного контакту електромагнітного реле, до другого кінця нормально роз'єднаного контакту електромагнітного реле приєднаний анод другого діоду та через нормально роз'єднаний контакт кодокеруючого реле другі 5 83723 кінці керуючих обмоток обох електромагнітних реле, дозволяє до другого кінця нормально роз'єднаного контакту першого електромагнітного реле приєднати джерело електричного живлення, доступ до якого захищає захисний кожух, що унеможливлює несанкціоноване підключення до клем джерела електричного живлення (батарей, акумуляторів) та використання за прямим призначенням (відбір електричної енергії з нього). Введення двох самовідновлювальних запобіжників з двома розрядниками, включених послідовно, відповідно, між рідером та кодокеруючим реле, між нормально роз'єднаним контактом кодокеруючого реле та кодокеруючим реле, унеможливлює руйнування захисту джерела електричної енергії з метою відбору електроенергії, що також унеможливлює несанкціоноване підключення до клем батарей чи акумуляторів та відбір електричної енергії з них. На Фіг.1 зображено загальний вигляд заявленої системи захисту акумулятора від несанкціонованого підключення, на Фіг.2 - те ж з використанням 2-х самовідновлювальних запобіжників з двома розрядниками. Система захисту джерела електричного живлення від несанкціонованого підключення включає кодокеруюче реле 1 з зчитувачем (рідером) 2, та електронним ключем 3, приєднане до позитивної клеми 4 акумулятора 5, електромагнітне реле 6 одним кінцем керуючої обмотки підключене до негативної клеми 7 акумулятора 5. До позитивної клеми 4 акумулятора 5 підключений один з кінців нормально роз'єднаного контакту 8 першого електромагнітного реле 6. Система містить позитивну 9 та негативну 10 вихідні шини, два діоди 11 та 12, додаткове електромагнітне реле 13, кінці керуючої обмотки якого паралельно з’єднані з кінцями керуючої обмотки реле 6. Один кінець нормально роз'єднаного контакту 14 додаткового електромагнітного реле 13 приєднаний до негативної вихідної шини 10 та катоду першого діоду 11. Анод другого діода 12 з'єднаний з позитивною вихідною шиною 9, до якої приєднаний один кінець нормально роз'єднаного контакту 8 першого електромагнітного реле 6. До другого кінця нормально роз'єднаного контакту 8 першого електромагнітного реле 6 приєднані катод другого діоду 12, позитивна клема 4 акумулятору 5 та через нормально роз'єднаний контакт 15 кодокеруючого реле 1 другі кінці керуючих обмоток першого 6 та додаткового 13 електромагнітних реле. Захисний кожух 16 захищає доступ до джерела електричного живлення (батарей, акумуляторів) 5, кодокеруючого реле 1, першого 6 та додаткового 13 електромагнітних реле, першого 11 та друго го 12 діодівта кінців вихідних позитивної 9 та негативної 10 шин, що приєднані до них. Для унеможливлення руйнування захисту джерела електричної енергії з метою відбору електроенергії введено два самовідновлювальні запобіжники 17, 18 та два розрядники 19, 20, перший 6 самовідновлювальний запобіжник 17 включений послідовно з рідером 2 та кодокеруючим реле 1, до точки з'єднання яких приєднаний один кінець першого розрядника 19, другий самовідновлювальний запобіжник 18 включений послідовно між позитивною клемою 4 акумулятора 5 та кодокеруючим реле 1, до точки з'єднання яких приєднано один кінець другого розрядника 20, другі кінці першого 19 та другого 20 розрядників приєднано до негативної клеми 7 акумулятора 5. Система захисту джерела електричного живлення від несанкціонованого підключення працює таким чином. При приєднанні електронного ключа 3 до рідера 2, спрацьовує кодокеруюче реле 1. При цьому нормально роз'єднаний контакт 15 кодокеруючого реле 1 замикається і спрацьовують електромагнітні реле 6 та 13. Через спрацювання реле 6 і 13 вихідні позитивна 9 та негативна 10 шини через нормально роз'єднані контакти 8 та 14 приєднується до клем 4 та 7 акумулятора 5. Таким чином енергія акумулятора 5 поступає на вихідні позитивну 9 та негативну 10 шини. Цей стан зберігається до моменту відключення електричного ключа 3, повторного дотику електронним ключем 3 рідера 2, що залежить від програми роботи кодокеруючого реле 1, або після повного спрацювання (розряду) ресурсу джерела живлення 5 (батареї, акумулятора). Для відновлення ресурсу джерела живлення 5 передбачені діоди 11 та 12, які дозволяють при відсутності електронного ключа 3, а також у випадку глибокого, або повного розряду відновлювати (заряджати) ресурс акумулятора 5 стороннім джерелом живлення, але не дозволяє виконувати відбір електроенергії з акумулятора 5. Захисний кожух 16 не дозволяє будь-якому приєднанню до клем 4 та 7 акумулятора 5 з метою відбору з нього електроенергії та знищення кодокеруючого реле 1, електромагнітних реле 6 та 13, діодів 11 та 12, що створюють захист від несанкціонованого використання джерела електричного живлення. При зловмисному застосуванні електричного джерела високої напруги (електрошокера) з сторони рідера 2 з метою виведення з ладу кодокеруючого реле 1 спрацьовує перший самовідновлювальний запобіжник 17 (розривається мережа приєднання рідера 2 до кодокеруючого реле 1). При цьому перший розрядник 19 захищає вхід кодокеруючого реле 1 з сторони рідера 2. При зловмисному застосуванні електричного джерела високої напруги (електрошокера) з сторони позитивної вихідної шини 9 спрацьовує другий самовідновлювальний запобіжник 18, розриваючи мережу приєднання кодокеруючого реле 1 до позитивної клеми 4 акумулятора 5. Також спрацьовує розрядник 20, розриваючи мережу живлення кодокеруючого реле 1. 7 Комп’ютерна в ерстка М. Ломалова 83723 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
