Пристрій для моніторингу виробки ресурсу об’єкта при динамічних навантаженнях

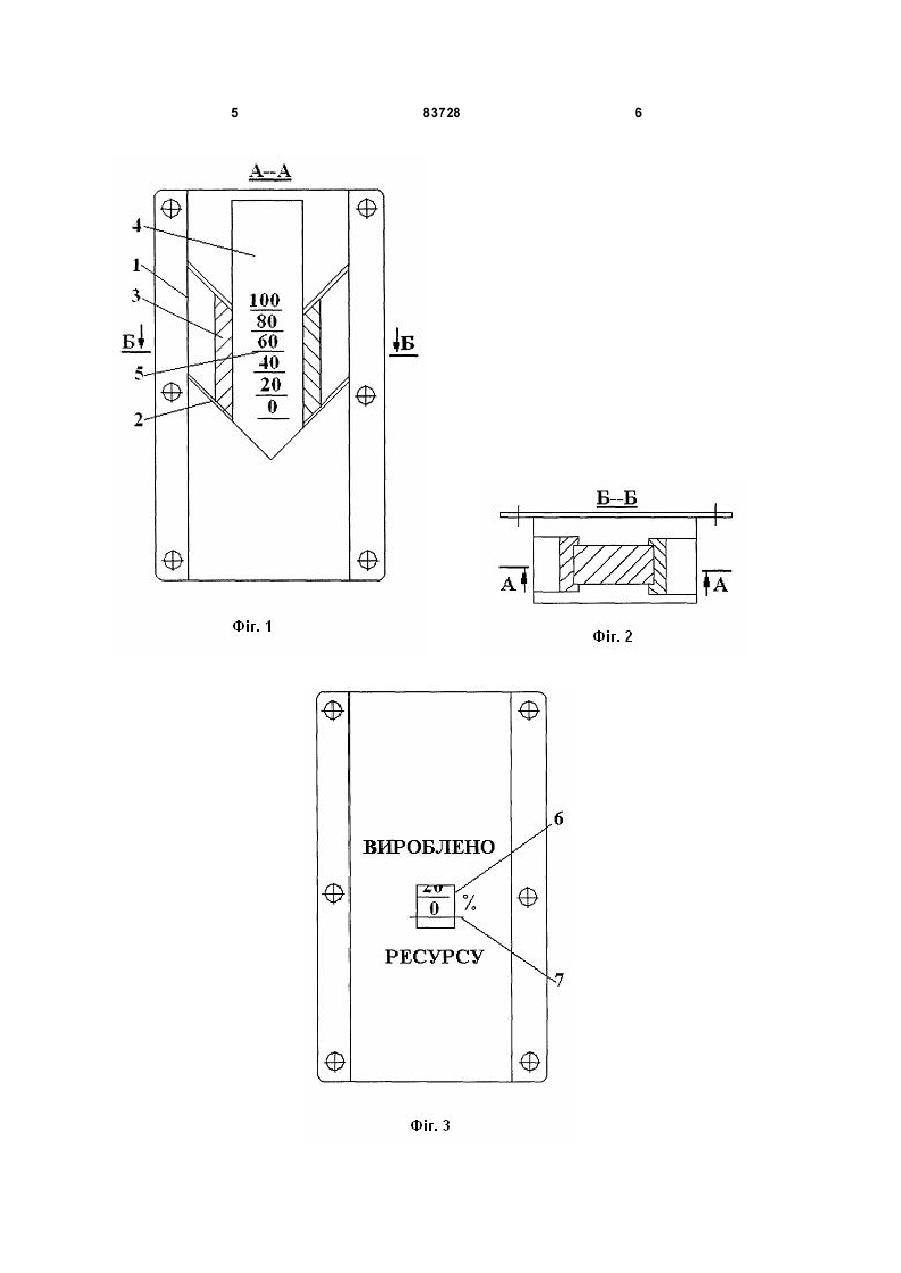

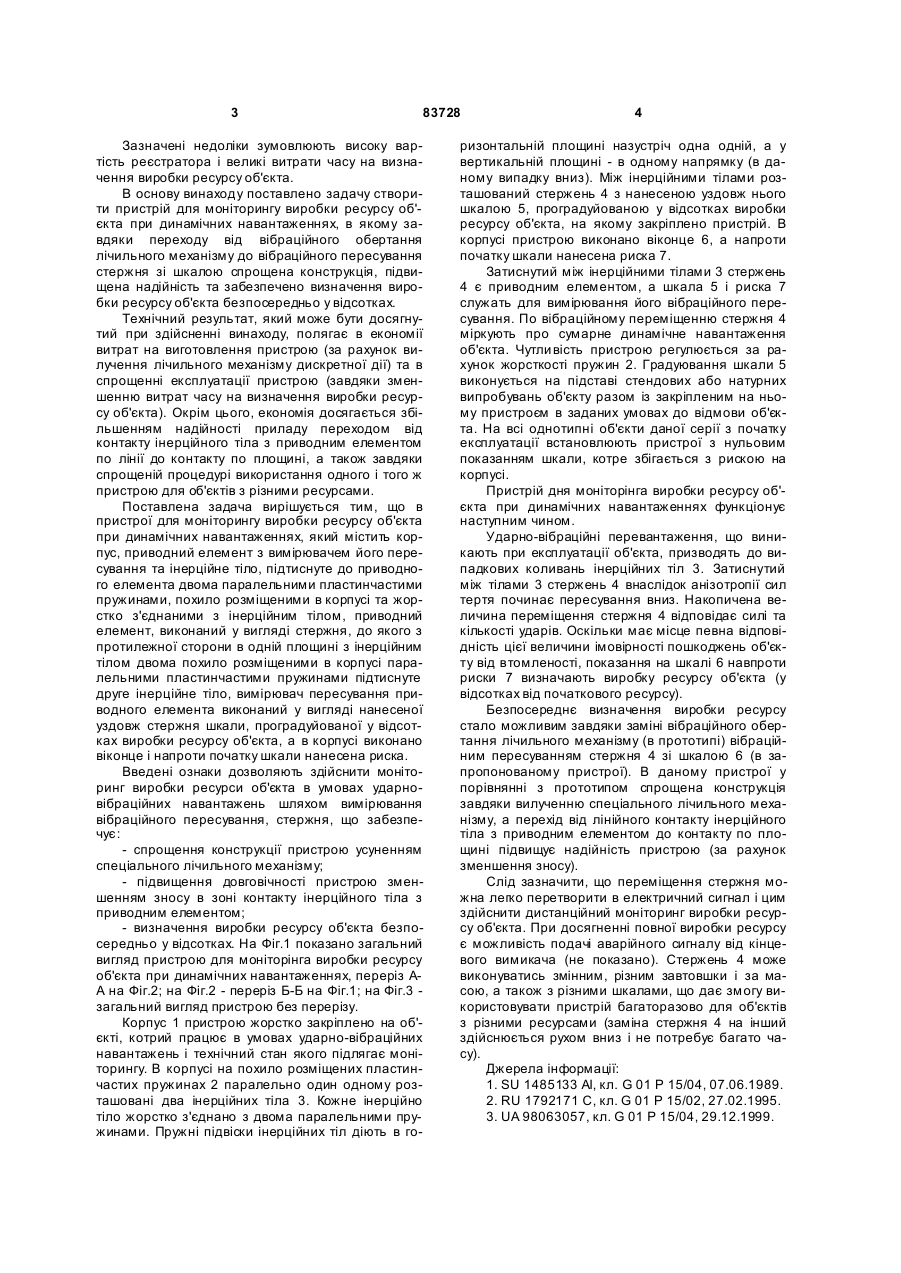

Пристрій для моніторингу виробки ресурсу об'єкта при динамічних навантаженнях, що містить 3 83728 Зазначені недоліки зумовлюють високу вартість реєстратора і великі витрати часу на визначення виробки ресурсу об'єкта. В основу винаходу поставлено задачу створити пристрій для моніторингу виробки ресурсу об'єкта при динамічних навантаженнях, в якому завдяки переходу від вібраційного обертання лічильного механізму до вібраційного пересування стержня зі шкалою спрощена конструкція, підвищена надійність та забезпечено визначення виробки ресурсу об'єкта безпосередньо у відсотках. Технічний результат, який може бути досягнутий при здійсненні винаходу, полягає в економії витрат на виготовлення пристрою (за рахунок вилучення лічильного механізму дискретної дії) та в спрощенні експлуатації пристрою (завдяки зменшенню витрат часу на визначення виробки ресурсу об'єкта). Окрім цього, економія досягається збільшенням надійності приладу переходом від контакту інерційного тіла з приводним елементом по лінії до контакту по площині, а також завдяки спрощеній процедурі використання одного і того ж пристрою для об'єктів з різними ресурсами. Поставлена задача вирішується тим, що в пристрої для моніторингу виробки ресурсу об'єкта при динамічних навантаженнях, який містить корпус, приводний елемент з вимірювачем його пересування та інерційне тіло, підтиснуте до приводного елемента двома паралельними пластинчастими пружинами, похило розміщеними в корпусі та жорстко з'єднаними з інерційним тілом, приводний елемент, виконаний у вигляді стержня, до якого з протилежної сторони в одній площині з інерційним тілом двома похило розміщеними в корпусі паралельними пластинчастими пружинами підтиснуте друге інерційне тіло, вимірювач пересування приводного елемента виконаний у вигляді нанесеної уздовж стержня шкали, проградуйованої у відсотках виробки ресурсу об'єкта, а в корпусі виконано віконце і напроти початку шкали нанесена риска. Введені ознаки дозволяють здійснити моніторинг виробки ресурси об'єкта в умовах ударновібраційних навантажень шляхом вимірювання вібраційного пересування, стержня, що забезпечує: - спрощення конструкції пристрою усуненням спеціального лічильного механізму; - підвищення довговічності пристрою зменшенням зносу в зоні контакту інерційного тіла з приводним елементом; - визначення виробки ресурсу об'єкта безпосередньо у відсотках. На Фіг.1 показано загальний вигляд пристрою для моніторінга виробки ресурсу об'єкта при динамічних навантаженнях, переріз АА на Фіг.2; на Фіг.2 - переріз Б-Б на Фіг.1; на Фіг.3 загальний вигляд пристрою без перерізу. Корпус 1 пристрою жорстко закріплено на об'єкті, котрий працює в умовах ударно-вібраційних навантажень і технічний стан якого підлягає моніторингу. В корпусі на похило розміщених пластинчастих пружинах 2 паралельно один одному розташовані два інерційних тіла 3. Кожне інерційно тіло жорстко з'єднано з двома паралельними пружинами. Пружні підвіски інерційних тіл діють в го 4 ризонтальній площині назустріч одна одній, а у вертикальній площині - в одному напрямку (в даному випадку вниз). Між інерційними тілами розташований стержень 4 з нанесеною уздовж нього шкалою 5, проградуйованою у відсотках виробки ресурсу об'єкта, на якому закріплено пристрій. В корпусі пристрою виконано віконце 6, а напроти початку шкали нанесена риска 7. Затиснутий між інерційними тілами 3 стержень 4 є приводним елементом, а шкала 5 і риска 7 служать для вимірювання його вібраційного пересування. По вібраційному переміщенню стержня 4 міркують про сумарне динамічне навантаження об'єкта. Чутли вість пристрою регулюється за рахунок жорсткості пружин 2. Градуювання шкали 5 виконується на підставі стендових або натурних випробувань об'єкту разом із закріпленим на ньому пристроєм в заданих умовах до відмови об'єкта. На всі однотипні об'єкти даної серії з початку експлуатації встановлюють пристрої з нульовим показанням шкали, котре збігається з рискою на корпусі. Пристрій дня моніторінга виробки ресурсу об'єкта при динамічних навантаженнях функціонує наступним чином. Ударно-вібраційні перевантаження, що виникають при експлуатації об'єкта, призводять до випадкових коливань інерційних тіл 3. Затиснутий між тілами 3 стержень 4 внаслідок анізотропії сил тертя починає пересування вниз. Накопичена величина переміщення стержня 4 відповідає силі та кількості ударів. Оскільки має місце певна відповідність цієї величини імовірності пошкоджень об'єкту від втомленості,показання на шкалі 6 навпроти риски 7 визначають виробку ресурсу об'єкта (у відсотках від початкового ресурсу). Безпосереднє визначення виробки ресурсу стало можливим завдяки заміні вібраційного обертання лічильного механізму (в прототипі) вібраційним пересуванням стержня 4 зі шкалою 6 (в запропонованому пристрої). В даному пристрої у порівнянні з прототипом спрощена конструкція завдяки вилученню спеціального лічильного механізму, а перехід від лінійного контакту інерційного тіла з приводним елементом до контакту по площині підвищує надійність пристрою (за рахунок зменшення зносу). Слід зазначити, що переміщення стержня можна легко перетворити в електричний сигнал і цим здійснити дистанційний моніторинг виробки ресурсу об'єкта. При досягненні повної виробки ресурсу є можливість подачі аварійного сигналу від кінцевого вимикача (не показано). Стержень 4 може виконуватись змінним, різним завтовшки і за масою, а також з різними шкалами, що дає змогу використовувати пристрій багаторазово для об'єктів з різними ресурсами (заміна стержня 4 на інший здійснюється рухом вниз і не потребує багато часу). Джерела інформації: 1. SU 1485133 АІ, кл. G 01 Р 15/04, 07.06.1989. 2. RU 1792171 С, кл. G 01 Р 15/02, 27.02.1995. 3. UA 98063057, кл. G 01 Р 15/04, 29.12.1999. 5 83728 6 7 Комп’ютерна в ерстка В. Клюкін 83728 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
