Композиція для крашення поліамідних ниток в масі

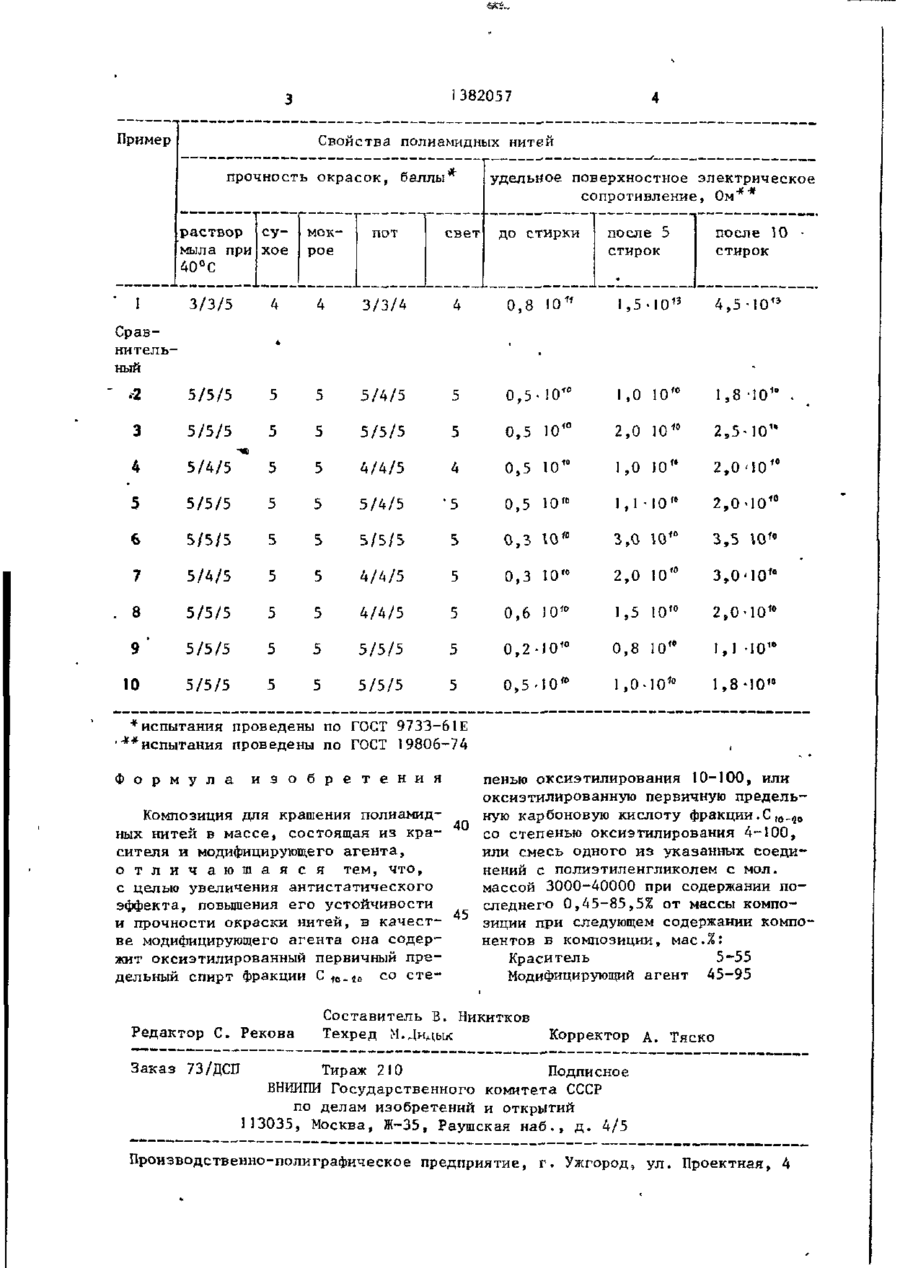

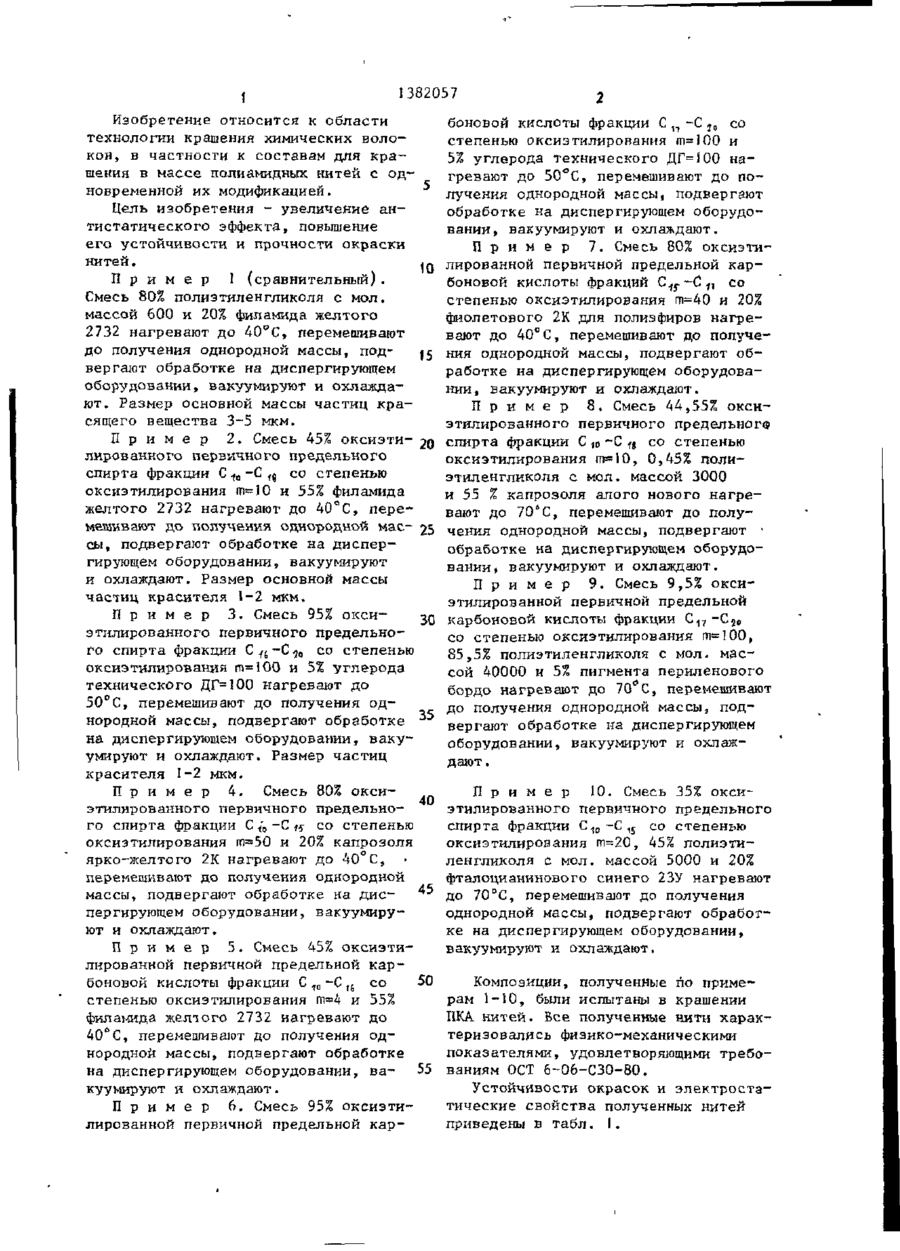

ДЛЯ СЛУЖЬБМОГО ПОЛЬЗОВАНИЯ J f O 9 союз СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) u ••}; •; SU«, 1382057 (50/ГО 01 F 1/06, 1/1Q,0 06 Р 1/613 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4087652/23-05 (22) 05.05.86 (72) В.И. Власенко, Л.Е. Рыбакова, О.В. Лукашевич, Д.Н. Плешканев., Р.Н, Качур» П.А. Пинчук, А.В. Урбан, Р.Я. Костерина, Н.С. Гужва, Ю.А. Шеремет и Б.Л. Михлин (53) 677.494(088.8) (56). Шевардяев О.Н. Антистатические полимерные материалы. М.: Химия, 1983, с. 36-101. Патент Швейцарии № 508707, * кл. D 06 Р 1/60, 1970, опублик. (54) КОМПОЗИЦИЯ ДЛЯ КРАШЕНИЯ ПОЛИАМИДНЫХ НИТЕЙ В МАССЕ (57) Изобретение относится к области технологии хранения химических волокон, в частности к составам для хранения в массе полиамидных нитей с од новременной их модификацией. Изобретение обеспечивает увеличение антистатического эффекта, повышение его устойчивости и прочности окраски ни-~ тей за счет того, что композиция для крашения полиамидных нитей в массе содержит 5-55 мас.% красителя и 4595% модифицирующего агента. В качестве модифицирующего агента композиция содержит оксиэтилированный первичный предельный спирт фракции С1о_2й со степенью оксиэтилирования 10—100г или оксиэтилированную первичную предельную карбоновую кислоту фракции Сщ-70 с о степенью оксиэтилирования 4-100, или смесь одного из указанных соединений с полиэтиленгликолем с мол. массой 3000-40000 при содержании последнего 0,45-85,5% от массы композиции г 1 табл. С to о ел J0-88 Р1Н РПФ-К 1382057 Изобретение относится к области технологии крашения химических волокон, в частности к составам для крашения в массе полиамидных нитей с одновременной их модификацией. Цель изобретения - увеличение антистатического эффекта, повышение его устойчивости и прочности окраски нитей, 10 П р и м е р 1 (сравнительный). Смесь 80% полиэтиленгликоля с мол. массой 600 и 20% филамида желтого 2732 нагревают до 40°С, перемешивают до получения однородной массы, под15 вергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. Размер основной массы частиц красящего вещества 3-5 мкм. П р и м е р 2 . Смесь 45% оксиэти- 2Q лированного первичного предельного спирта фракции С 1 о - С ( в со степенью оксиэтилирования m-l0 и 55% филамида желтого 2732 нагревают до 40 а С, перемешивают до получения однородной мае- 25 сьг, подвергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. Размер основной массы частиц красителя 1-2 мкм. П р и м е р 3 . Смесь 95% о к с и ™ J0 этилированного первичного предельного спирта фракции С^-С^о со степенью оксиэтилирования т=100 и 5% углерода технического ДГ=100 нагревают до 50°С, перемешивают до получения однородной массы, подвергают обработке на диспергирующем оборудовании, в а к у умируют и охлаждают. Размер частиц красителя 1-2 мкм. П р и м е р 4. Смесь 80% оксизтилированного первичного предельно- 40 го спирта фракции С < -С ^ со степенью „ оксиэтилирования т=50 и 20% капрозоля ярко-желтого 2К нагревают до 40°С, перемешивают до получения однородной 45 массы, подвергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. П р и м е р 5. Смесь 45% оксиэтилированной первичной предельной к а р 50 боновой кислоты фракции С 7 0 - С u со степенью оксиэтилирования т=4 и 55% филамида желтого 2732 нагревают до 40 ф С, перемешивают до получения однородной массы, подвергают обработке 55 на диспергирующем оборудовании, вакуумируют и охлаждают. П р и м е р 6. Смесь 95% оксиэти лированной первичной предельной к а р боновой кислоты фракции С17 -СЗ о со степенью оксиэтилирования т=100 и 5% углерода технического ДГ=ІОО нагревают до 50°С, перемешивают до получения однородной массы, подвергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. П р и м е р 7. Смесь 80% оксиэтилированной первичной предельной карбоновой кислоты фракций C f5 --C TT со степенью оксиэтилирования т=40 и 20% фиолетового 2К для полиэфиров нагревают до 40°С, перемешивают до получения однородной массы, подвергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. П р и м е р 8. Смесь 44,55% оксиэтилированного первичного предельного спирта фракции С , 0 -С f g со степенью оксиэтилирования т=10, 0,45% полиэтиленгликоля с мол. массой 3000 и 55 % капрозоля алого нового нагре70*С, перемешивают до полув ш о т д о чения однородной массы, подвергают • обработке на диспергирующем оборудовании, вакуумируют и охлаждают. П р и м е р 9. Смесь 9,5% оксиэтилированной первичной предельной карбоновой кислоты фракции С 1 7 - С 2 0 со степенью оксиэтилирования т=100» 85,5% полиэтиленгликоля с мол. массой 40000 и 5% пигмента периленового бордо нагревают до 70 С, перемешивают до получения однородной массы, подвергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. П р и м е р Ю . Смесь 35% оксиэтилированного первичного предельного спирта фракции С 1 о - С 1 5 со степенью оксиэтилирования т=20, 45% полиэтиленгликоля с мол. массой 5000 и 20% фталоцианинового синего 23У нагревают до 70°С, перемешивают до получения однородной массы, подвергают обработке на диспергирующем оборудовании, вакуумируют и охлаждают. Композиции, полученные по примерам 1-Ю, были испытаны в крашении ПКА нитей. Бее полученные нити характеризовались физико-механическими показателями, удовлетворяющими требованиям ОСТ 6-06-С30-80. Устойчивости окрасок и электростатические свойства полученных нитей приведены в табл. 1. 382057 Пример Свойства полиамидных нитей прочность окрасок, баллы* раствор сумыла при хое 40°С мокрое 3/3/5 пот свет 3/3/4 удельное поверхностное электрическое сопротивление, Ом* * до стирки 4,5-10' • • „ 5 5 5/4/5 5 0,5 • 10'° 3 5/5/5 5 5 5/5/5 5 0,5 4 5/4/5 5 5 4/4/5 4 5 5/5/5 5 5 5/4/5 6 5/5/5 5 5 7 5/4/5 5 . 8 5/5/5 1 ,8 • I O 1 D . 1,0 10" 10'° 2,0 10" 0,5 10'° 1,0 Ю" CM 5/5/5 CM •2 10 после 10 стирок 0,8 10 Сравнительный 9 ' после 5 стирок •5 0,5 10 1 D 1,1" 1 0 " 2 ,0 5/5/5 5 0,3 ІО" 3,0 1 0 f e 3 ,5 10 f e 5 4/4/5 5 0,3 1016 2,0 10* з ,0 5 5 4/4/5 5 0,6 ]0,о 1,5 10 1 0 2 »о •10" 5/5/5 5 5 5/5/5 5 0,2 -10'° 0,8 10'° 1 ,1 • 1 0 1 0 5/5/5 5 5 5/5/5 5 0,5 ' 1,0- IO f o 1 ,8 •10'° 1О '° S 5 •ІО" • ю 40 * испытания проведены по ГОСТ 9733-6IE •**испытания проведены по ГОСТ 19806-74 пенью оксиэтилирования 10-100, или оксиэтилированную первичную предельную карбоновую кислоту фракции.С w _ e o Композиция для крашения полиамидных нитей в массе, состоящая из кра- 40 со степенью оксиэтилирования 4-100, или смесь одного из указанных соедисителя и модифицирующего а г е н т а , нений с полиэтиленгликолем с мол. о т л и ч а ю щ а я с я тем, что, массой 3000-40000 при содержании пос целью увеличения антистатического следнего 0,45-85,5% от массы компоэффекта, повышения его устойчивости 45 зиции при следующем содержании компои прочности окраски нитей, в качестнентов в композиции, мас.%: ве модифицирующего агента она содерКраситель 5-55 жит оксиэтилированныи первичный преМодифицирующий агент 45—95 дельный спирт фракции С 1 о _ю со с т е Ф о р м у л а и з о б р е т е н и я Редактор С. Рекова Заказ 73/ДСП Составитель В. Никитков Техред Корректор д. Тяско Тираж 210 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 • \
