Щелерез-плоскорез, содержащий стойку, верхний и нижний сошники с лапами и трубопро­воды для подвода жидкости в верхний сотник, причем в последнем выполнена замкнутая полость с плоским горизонтальным днищем, отличающий­ся тем, что, с целью аккумулирования жидкости в объеме подпахотного слоя за счет образования в нем полостей и трещин, на днище верхней лапы установлены ряды параллельных продольных ре­бер с увеличивающейся к задней части лапы высо­той, а между ребрами каждого ряда выполнены ряды щелей в плоскости ребер, причем в стойке установлена плоская перегородка в плоскости дни­ща.

Текст

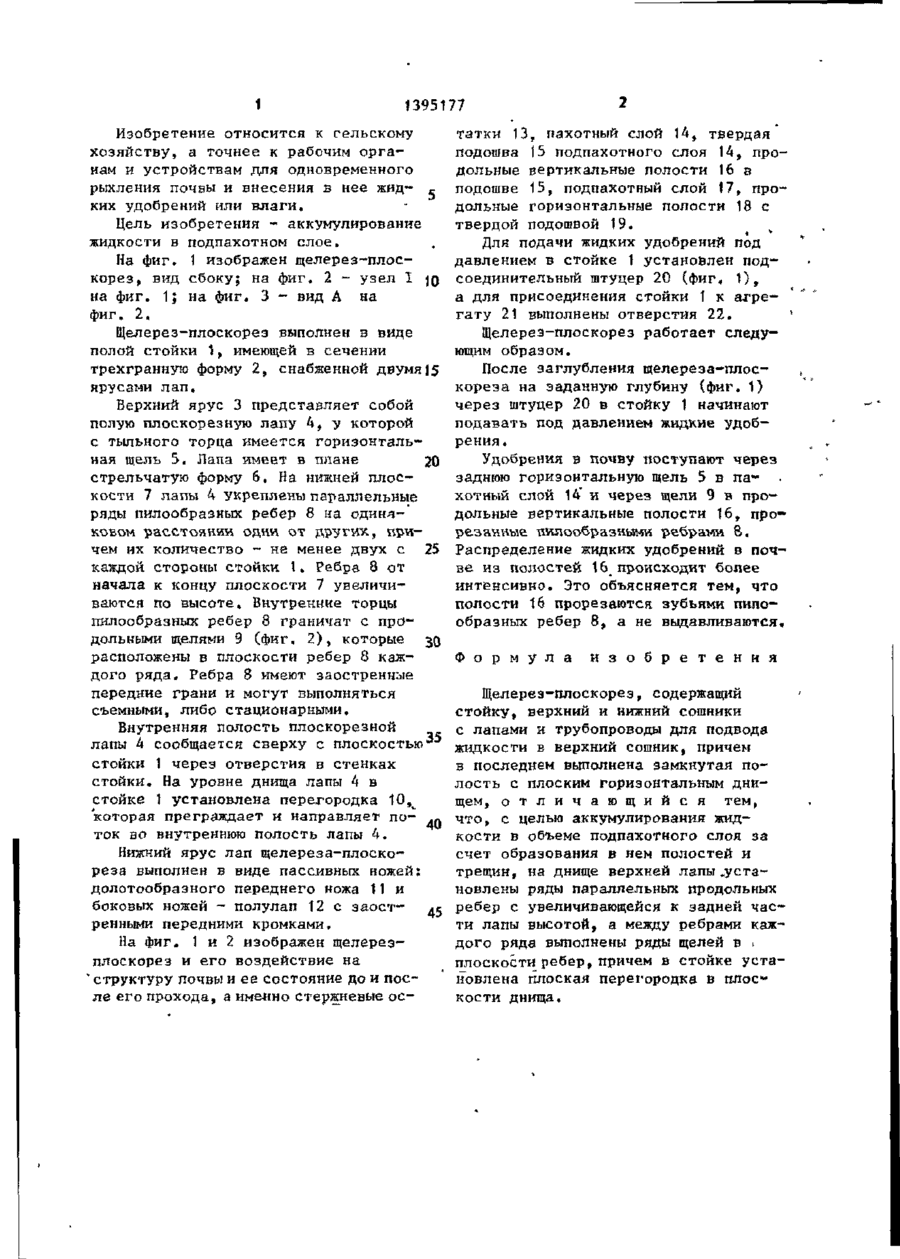

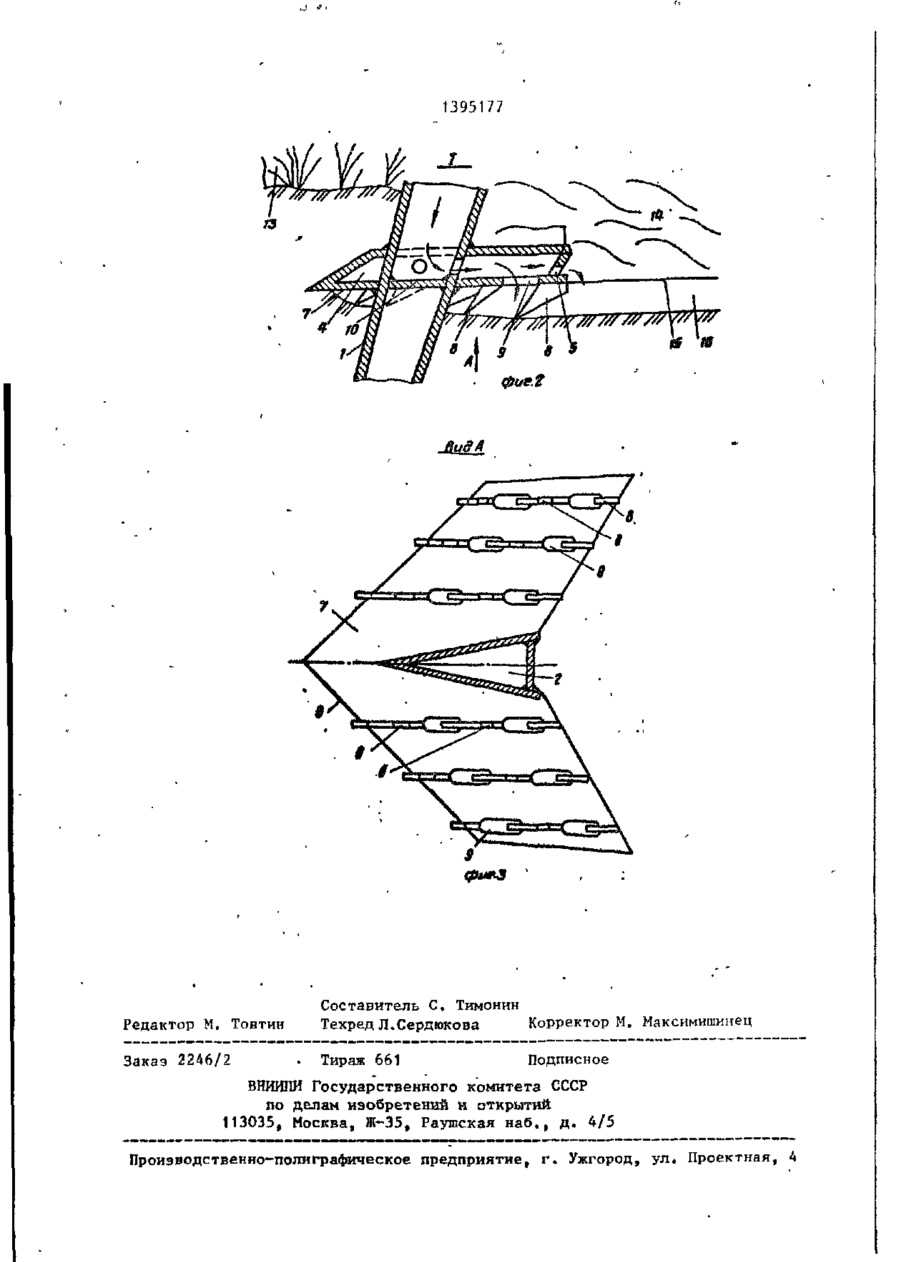

Изобретение относится к сельскому хозяйству, а именно к рабочим органам и устройствам для одновременного рыхления почвы и внесения в нее жидких удобрений или влаги. Целью изобретения является аккумулирование жидкости в объеме поднакатного слоя. При работе двухпарусный сошник образует вертикальные 16 и горизонтальные полости s подысходном слое 17. Полости 16 образованы прорезанием при помощи рядов пилообразных ребер 8, поэтому жидкие удобрения более интенсивно распределяются через стенки вертикальных полостей 16 в подысходный слой 17, чем через такие же вертикальные полости, но образованные выдавливанием. 3 ил. СО с п У' 1 1395177 Изобретение относится к сельскому хозяйству, а точнее к рабочим органам и устройствам для одновременного рыхления почвы и внесения в нее жидких удобрений или влаги. Цель изобретения - аккумулирование жидкости в подпахотном слое. На фиг. 1 изображен щелерез-плоскорез, вид сбоку; на фиг. 2 - узел I на фиг. 1; на фиг. 3 - вид А на фиг. 2. Щелерез-плоскореэ выполнен в виде полой стойки 1, имеющей в сечении трехгранную форму 2, снабженной двумя 15 ярусами лап. Верхний ярус 3 представляет собой полую плоскорезную лапу 4, у которой с тыльного торца имеется горизонтальная щель 5. Лапа имеет в плане 20 стрельчатую форму 6. На нижней плоскости 7 лапы 4 укреплены параллельные ряды пилообразных ребер 8 на одинаковом расстоянии одни от других, причем их количество - не менее двух с 25 каждой стороны стойки t. Ребра 8 от начала к концу плоскости 7 увеличиваются по высоте. Внутренние торцы пилообразных ребер 8 граничат с продольными щелями 9 (фиг. 2 ) , которые расположены в плоскости ребер 8 каждого ряда. Ребра 8 имеют заостренные передние грани и могут выполняться съемными, либо стационарными. татки 13, пахотный слой 14, твердая подошва 15 подпахотного слоя 14, продольные вертикальные полости 16 в подошве 15, подпахотный слой 17, продольные горизонтальные полости 18 с твердой подошвой 19, Для подачи жидких удобрений под давлением в стойке 1 установлен подсоединительный штуцер 20 (фиг, 1 ) , а для присоединения стойки 1 к агрегату 21 выполнены отверстия 22. ' Щелерез-плоскорез работает следующим образом. После заглубления щелереза-плоскореза на заданную глубину (фиг. 1) через штуцер 20 в стойку 1 начинают подавать под давлением жидкие удобрения. Удобрения в почву поступают через заднюю горизонтальную щель 5 в пахотный слой 14" и через щели 9 в продольные вертикальные полости 16, прорезанные пилообразными ребрами 8. Распределение жидких удобрений в почве из полостей 16 происходит более интенсивно. Это объясняется тем, что полости 16 прорезаются зубьями пилообразных ребер 8, а не выдавливаются. Ф о р м у л а и з о б р е т е н и я Щелерез-плоскорез, содержащий стойку, верхний и нижний сошники Внутренняя полость плоскорезной с лапами и трубопроводы для подвода лапы 4 сообщается сверху с плоскостью 35 жидкости в верхний сошник, причем стойки 1 через отверстия в стенках в последнем выполнена замкнутая постойки. На уровне днища лапы 4 в лость с плоским горизонтальным днистойке 1 установлена перегородка 10,^ щем, о т л и ч а ю щ и й с я тем, 'которая преграждает и направляет почто, с целью аккумулирования жид40 ток во внутреннюю полость лапы 4. кости в объеме подпахотного слоя за счет образования в нем полостей и Нижний ярус лап щелереза-шюскотрещин, на днище верхней лапы .устареза выполнен в виде пассивных ножей: новлены ряды параллельных продольных долотообразного переднего ножа 11 и ребер с увеличивающейся к задней часбоковых ножей - полулап 12 с заостти лапы высотой, а между ребрами кажренными передними кромками. дого ряда выполнены ряды щелей в і На фиг. 1 и 2 изображен щелерезплоскости ребер, причем в стойке устаплоскорез и его воздействие на новлена плоская перегородка в плос" структуру почвы и ее состояние до и поскости днища. ле его прохода, а именно стержневые ос 1395177 фи?. 2 Редактор М. Товтин Составитель С. Тимонин Техред Л.Сердюкова Корректор М. Максимишинец Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делан изобретений к открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Заказ 2246/2 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,
