Щілинорізне знаряддя м.о. онопрієнко

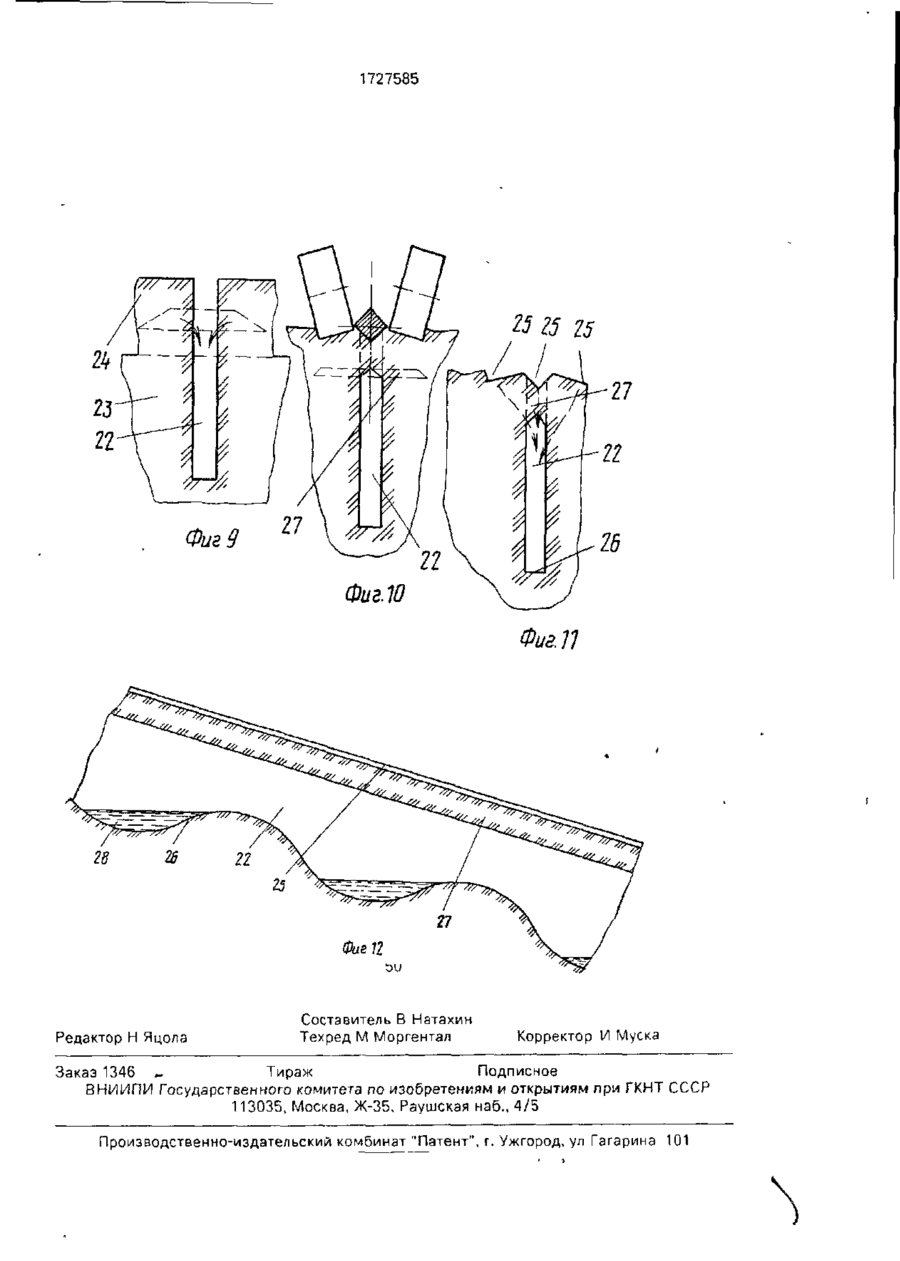

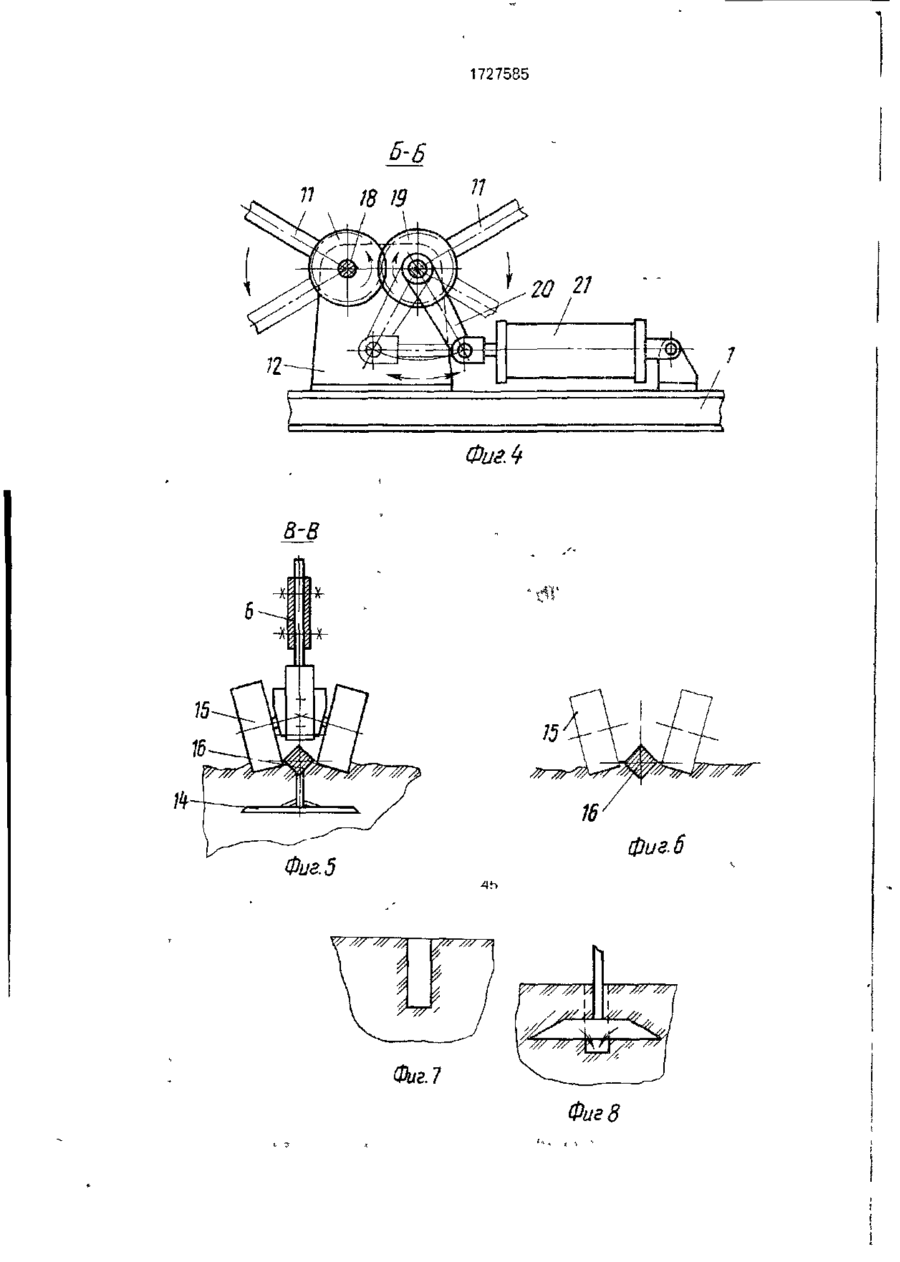

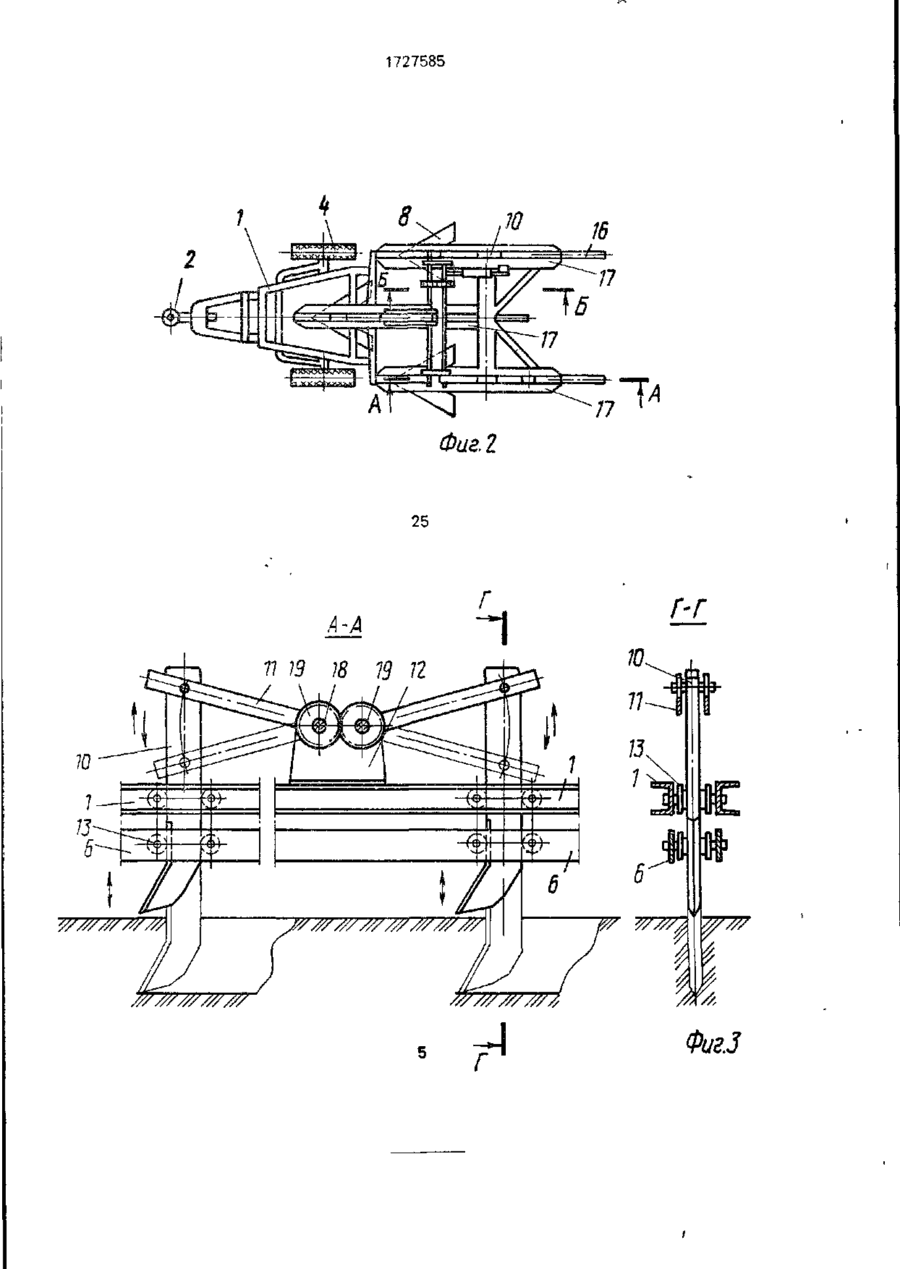

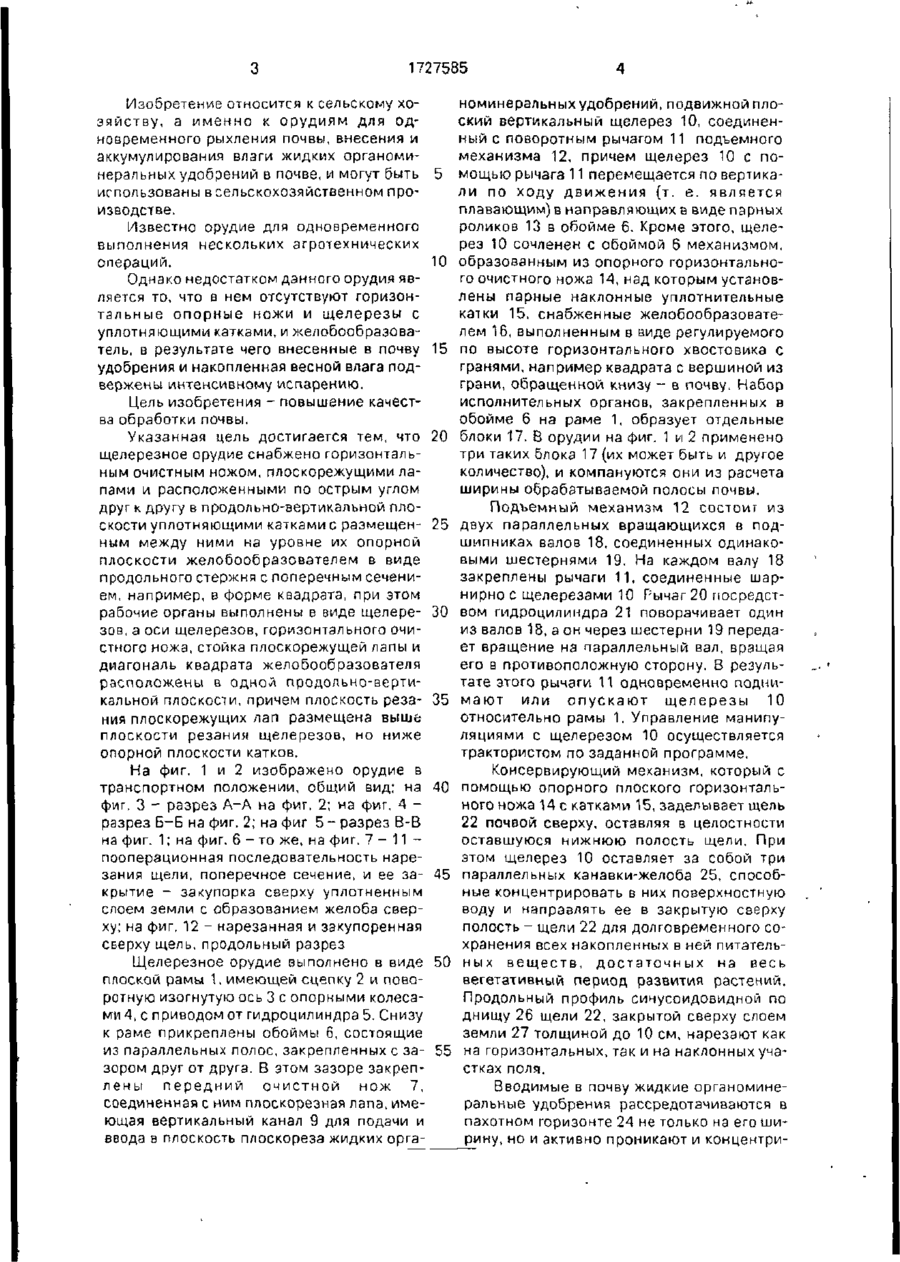

Изобретение относится к сельскому хозяйству, а именно к орудиям для одновременного рыхления почвы, внесения и аккумулирої ния влаги жидких оргономинеральных L обрений в почве, и может быть использовано в сельскохозяйствемном производстве. Цель изобретения - повышение качества обработки почвы. Устройство содержит плоскую раму 1 На раме 1 посредством обоймы 6 закреплены горизонтальный очистной нож 14, плоскорежущие лапы 8 и уплотняющие катки 15 За уплотняющими катками 15 размещен жело бообразовагель 16, выполненным в пиде продольного стержня с поперечным сечением в форме квадрата На раме 1 с возможностью перемещения в вертикальной плоскости закреплен щелерез10 Плоскость реза плоскорежущих лап 8 размещена ьыше плоскости резания щелереза 10, но ниже опорной площади катков 15 Щелерез 10 перемещается в вертикальной плоскости посредством гидроцилиндра воздействующего на рычаги и валы При выполнение технологического процесса рабочие органы заглубляют на требуемую глубину Посіє заглубления ножей 7, тоскорезных Лсіп 8, опорных ножей 14 в почву заглубляются щелерезы 10 Посредством гидроцилиндра и рычагов изменяется глубина обработки почвы В результате дно щели получается си нусоидовидной, что позволяет собирать влагу в своих углублениях и сохранять ее а дно щели предоуранять от размыва 12 ил со 7? 12 сл LL. 1727585 Изобретение относится к сельскому хозяйству, а именно к орудиям для одновременного рыхления почвы, внесения и аккумулирования влаги жидких органоминеральных удобрений в почве, и могут быть использованы в сельскохозяйственном производстве. Известно орудие для одновременного выполнения нескольких агротехнических операций. Однако недостатком данного орудия является то, что в нем отсутствуют горизонтальные опорные ножи и щелерезы с уплотняющими катками, и желобообразователь, в результате чего внесенные в почву удобрения и накопленная весной влага подвержены интенсивному испарению. Цель изобретения - повышение качества обработки почвы. Указанная цель достигается тем, что щелерезное орудие снабжено горизонтальным очистным ножом, плоскорежущими лапами и расположенными по острым углом друг к другу в продольно-вертикальной плоскости уплотняющими катками с размещенным между ними на уровне их опорной плоскости желобообразователем в виде продольного стержня с поперечным сечением, например, в форме квадрата, при этом рабочие органы выполнены в виде щелерезов, а оси щелерезов, горизонтального очистного ножа, стойка плоскорежущей лапы и диагональ квадрата желобообразователя расположены в одной продольно-вертикальной плоскости, причем плоскость резания плоскорежущих лап размещена выше плоскости резания щелерезов, но ниже опорной плоскости катков. На фиг. 1 и 2 изображено орудие в транспортном положении, общий вид; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 разрез Б-Б на фиг. 2; на фиг 5 - разрез В-В на фиг. 1; на фиг. 6 - то же, на фиг. 7 - 11 пооперационная последовательность нарезания щели, поперечное сечение, и ее закрытие - закупорка сверху уплотненным слоем земли с образованием желоба сверху; на фиг. 12 - нарезанная и закупоренная сверху щель, продольный разрез Щелерезное орудие выполнено в виде плоской рамы 1, имеющей сцепку 2 и поворотную изогнутую ось 3 с опорными колесами 4, с приводом от гидроцилиндра 5.Снизу к раме прикреплены обоймы 6, состоящие из параллельных полос, закрепленных с зазором друг от друга. В этом зазоре закреплены п е р е д н и й о ч и с т н о й нож 7, соединенная с ним плоскорезная лапа, имеющая вертикальный канал 9 для подачи и ввода в плоскость плоскореза жидких орга 5 10 15 20 25 30 35 40 45 50 55 4 номинеральныхудобрений, подвижной плоский вертикальный щелерез 10, соединенный с поворотным рычагом 11 подъемного механизма 12, причем щелерез 10 с помощью рычага 11 перемещается по вертикали по ходу д в и ж е н и я (т. е. является плавающим) в направляющих в виде парных роликов 13 в обойме 6. Кроме этого, щелерез 10 сочленен с обоймой 6 механизмом, образованным из опорного горизонтального очистного ножа 14, над которым установлены парные наклонные уплотнительные катки 15, снабженные желобообразователем 16, выполненным в виде регулируемого по высоте горизонтального хвостовика с гранями, например квадрата с вершиной из грани,, обращенной книзу - в почву. Набор исполнительных органов, закрепленных в обойме 6 на раме 1, образует отдельные блоки 17. 8 орудии на фиг. 1 и 2 применено три таких блока 17 (их может быть и другое количество), и компануются они из расчета ширины обрабатываемой полосы почвы. Подъемный механизм 12 состоит из двух параллельных вращающихся в подшипниках валов 18. соединенных одинаковыми шестернями 19. На каждом валу 18 закреплены рычаги 11, соединенные шарнирно с щелерезами 10 Рычаг 20 посредством гидроцилиндра 21 поворачивает один из валов 18, а он через шестерни 19 передает вращение на параллельный вал, вращая его в противоположную сторону. В результате этого рычаги, 11 одновременно поднпмают или о п у с к а ю т щелерезы 10 относительно рамы 1. Управление манипуляциями с щелерезом 10 осуществляется трактористом по заданной программе. Консервирующий механизм, который с помощью опорного плоского горизонтального ножа 14 с катками 15, заделывает щель 22 почвой сверху, оставляя в целостности оставшуюся нижнюю полость щели, При этом щелерез 10 оставляет за собой три параллельных канавки-желоба 25. способные концентрировать в них поверхностную воду и направлять ее в закрытую сверху полость - щели 22 для долговременного сохранения всех накопленных в ней питательных в е щ е с т в , д о с т а т о ч н ы х на весь вегетативный период развития растений. Продольный профиль синусоидовидной по днищу 26 щели 22, закрытой сверху слоем земли 27 толщиной до 10 см, нарезают как на горизонтальных, так и на наклонных участках поля. Вводимые в почву жидкие органоминерэлъные удобрения рассредотачиваются в пахотном горизонте 24 не только на его ширину, но и активно проникают и концентри 1727585 руются в щели 22, которая одновременно вслед за плоскорезом нарезается щелерезом 10 глубиной до 0,6 м. Щелерезное орудие работает следующим образом. В транспортном положении (фиг. 1) орудие доставляется к месту работы. Путем опускания рамы 1 с помощью гидроцилиндра 5 и оси 3 производят заглубление переднего очистного ножа 7 с плоскорезом 8. Выставляется соответственно также консервирующий механизм, а именно величина погружения плоского ножа 14 относительно подошвы плоскореза 8, положение катков 15 над плоскостью ножа 14 и закрепляется желобообразователь 16 на уровне внутреннего контура катков 15. Затем производят аналогичное погружение в почву перечисленных исполнительных органов. После павторного уточнения (по высотным параметрам) орудие считается подготовленным к работе. Жидкие органоминеральные удобрения поступают в плоскорез 8 через вертикальный канал 9, который соединен гибким рукавом с емкостью, например РЖТ, и жидкие удобрения из нее поступают в плоскорез 8 под избыточным давлением, способствующим более эффективному рассредоточению их в почве. После заглубления в почву ножей 7 плоскорезов 8 и опорных ножей 14 в работу вступают щелерезы 10 путем включения в работу подъемного механизма 12. Гидроцилиндр 21 приводит в движение рычаги 11, которые, опускаясь вниз, вводят щелерезы 10 в почву на требуемую глубину. В процессе работы может изменяться глубина нарезаемой щели 22. Особенно это важно на наклонных участках поля, так как путем изменения углубления щеререзов 10 в почву (в подпахотный горизонт) дно 26 щели 22 (в продольном направлении) принимает синусоидовидный контур, который предотвращает образование внутрипочвенного ручейка при прямолинейном дне щели 22. Получаемый синусоидовидный контур дна 26 в своих углублениях собирает воду и жидкие удобрения 28, не давая им возможности течь по наклонной щели. Следовательно, оставшаяся в целостности полость щели 22 является как бы накопительной емкостью для воды и жидких удобрений. Жидкие удобрения, выходя из плоскореза, распределяются так: часть их рзссредотачи 5 10 15 20 25 30 35 40 45 50 55 вается горизонтально в пахотном горизонте, а часть, просачиваясь через мягкий растресканный грунт, поступает и скапливается в ЩЄЛЙХ 22 - в подпахотном горизонте, в так называемом "метровом слое". После прохождения по полю щелерезного орудия на поверхности почвы образуются три параллельных канавки-желобка 25, образованные желобообразователем 16 и катками 15. Эти канзвки способствуют сбору поверхностной воды (талой либо дождевой) и ее проникновению в полость щели 22 для долговременного сохранения консервации. Обработку почвы щелерезным орудием предпочтительно производить осенью, так как в весенний период пахотный горизонт, сбросив с себя чрезмерную влагу а подпахотный горизонт 23, в щели 22 станет быстрее "спелым" и позволит раньше обычного приступить к весенним полевым работам. А так как щели 22 останутся до весны, они будут сохранять влагу дли длительного ее использования растениями в критические периоды на пользу урожая. Кроме этого, наличие щелей в почве позволяет предотвратить образование трещин на поверхности почвы в жаркий летний период. Формула изобретения Щелерезное орудие, содержащее раму с опорными колесами и установленные друг за другом почвообрабатывающие рабочие органы с механизмом их синхронного периодического подъема и опускания, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки почвы, орудие снабжено горизонтальным очистным ножом, плоскорежущими лапами и расположенными под острым углом друг к другу в продольновертикальной плоскости уплотняюшими катками с размещенными между ними на уровне их опорной плоскости желобообрэзователем в виде продольного стержня с поперечным сечением в форме квадрата, при этом рабочие органы выполнены в виде щелерезов, а оси щелерезов горизонтального очистного ножа, стойка плоскорежущей лапы и диагональ квадрата желобообразователя расположены в одной продольно-вертикальной плоскости, причем плоскость резания плоскорежущих лап размещена выше плоскости резания щелерезов, но ниже опорной плоскости катков. 1727585 16 25 Г-Г A-A 11 19 18 19 72 r////////////////////// Г ФигЗ 1727585 11 18 19 Фиє А B-B фиг. 5 Фиг. 5 ФигЛ Фиг 8 1727585 Ї5 25 25 Фиг 9 26 ФагЛО Фиг. 11 28 Редактор Н Яцола Составитель В Натахин Техред М Моргентал Корректор И Муска Заказ 1346 ^ Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина 101
