Спосіб автоматичної підтримки технологічних параметрів в екстракційних колонах

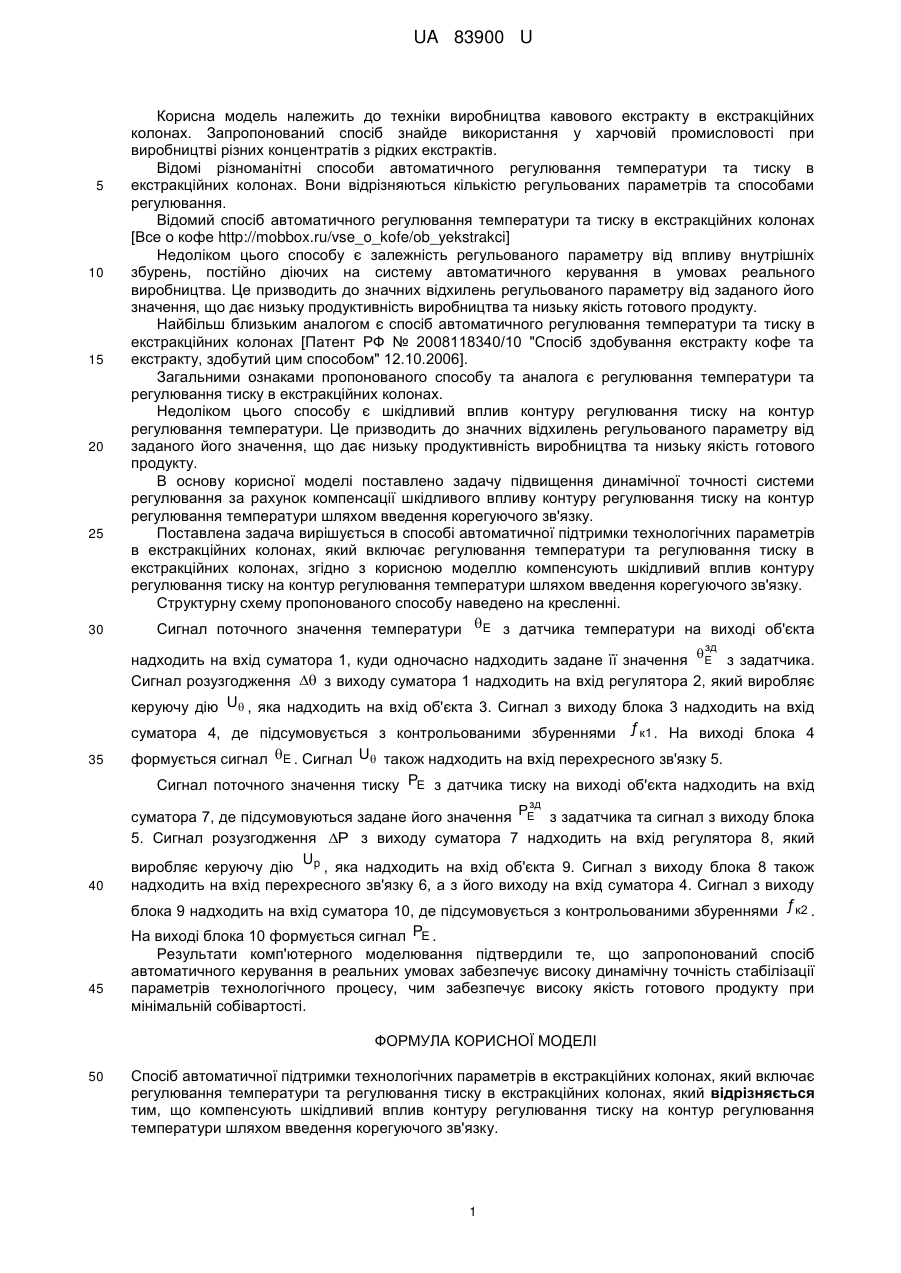

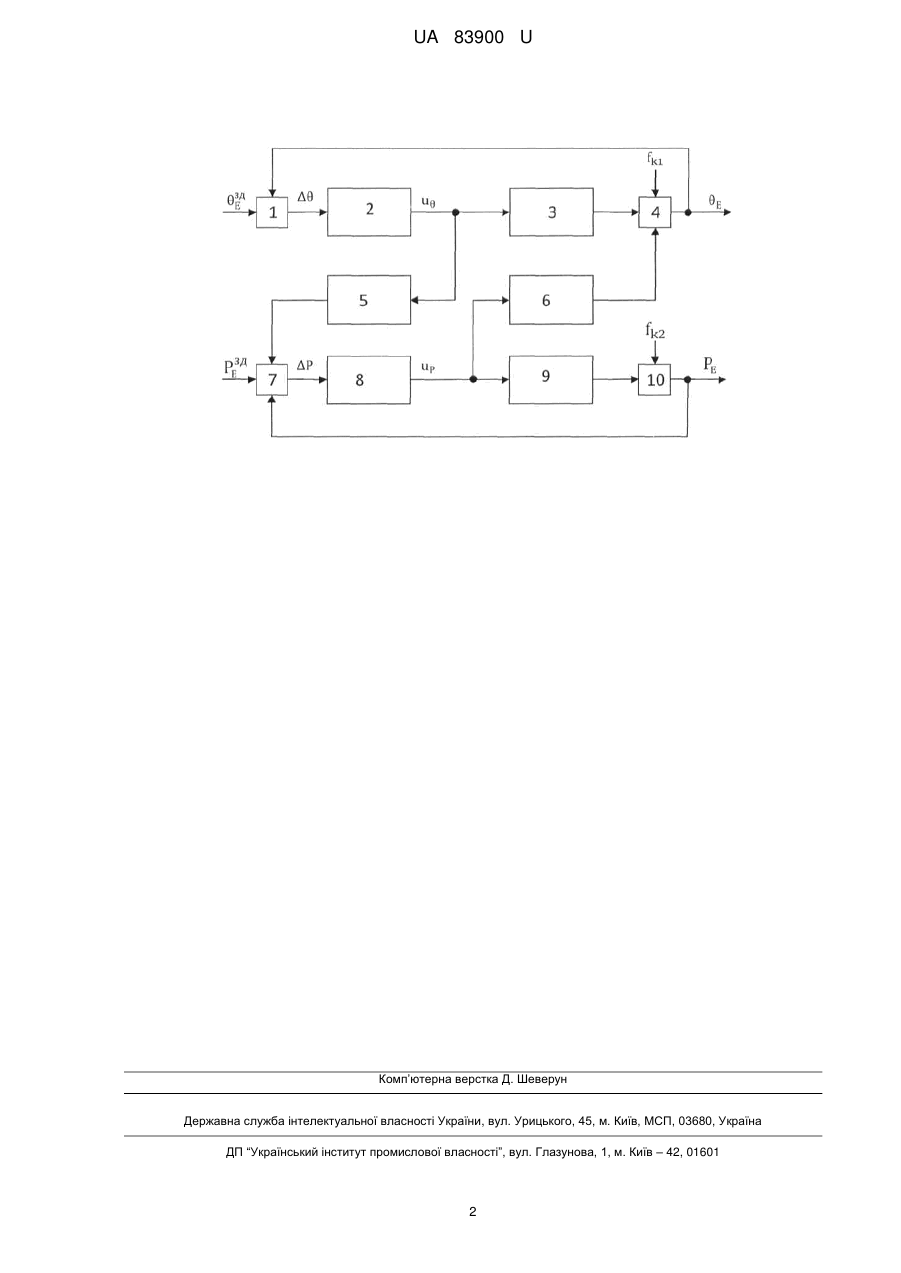

Реферат: UA 83900 U UA 83900 U 5 10 15 20 25 30 Корисна модель належить до техніки виробництва кавового екстракту в екстракційних колонах. Запропонований спосіб знайде використання у харчовій промисловості при виробництві різних концентратів з рідких екстрактів. Відомі різноманітні способи автоматичного регулювання температури та тиску в екстракційних колонах. Вони відрізняються кількістю регульованих параметрів та способами регулювання. Відомий спосіб автоматичного регулювання температури та тиску в екстракційних колонах [Все о кофе http://mobbox.ru/vse_o_kofe/ob_yekstrakci] Недоліком цього способу є залежність регульованого параметру від впливу внутрішніх збурень, постійно діючих на систему автоматичного керування в умовах реального виробництва. Це призводить до значних відхилень регульованого параметру від заданого його значення, що дає низьку продуктивність виробництва та низьку якість готового продукту. Найбільш близьким аналогом є спосіб автоматичного регулювання температури та тиску в екстракційних колонах [Патент РФ № 2008118340/10 "Спосіб здобування екстракту кофе та екстракту, здобутий цим способом" 12.10.2006]. Загальними ознаками пропонованого способу та аналога є регулювання температури та регулювання тиску в екстракційних колонах. Недоліком цього способу є шкідливий вплив контуру регулювання тиску на контур регулювання температури. Це призводить до значних відхилень регульованого параметру від заданого його значення, що дає низьку продуктивність виробництва та низьку якість готового продукту. В основу корисної моделі поставлено задачу підвищення динамічної точності системи регулювання за рахунок компенсації шкідливого впливу контуру регулювання тиску на контур регулювання температури шляхом введення корегуючого зв'язку. Поставлена задача вирішується в способі автоматичної підтримки технологічних параметрів в екстракційних колонах, який включає регулювання температури та регулювання тиску в екстракційних колонах, згідно з корисною моделлю компенсують шкідливий вплив контуру регулювання тиску на контур регулювання температури шляхом введення корегуючого зв'язку. Структурну схему пропонованого способу наведено на кресленні. Сигнал поточного значення температури Е з датчика температури на виході об'єкта зд надходить на вхід суматора 1, куди одночасно надходить задане її значення Е з задатчика. Сигнал розузгодження  з виходу суматора 1 надходить на вхід регулятора 2, який виробляє керуючу дію U , яка надходить на вхід об'єкта 3. Сигнал з виходу блока 3 надходить на вхід суматора 4, де підсумовується з контрольованими збуреннями ƒ к1 . На виході блока 4 35 40 45 формується сигнал Е . Сигнал U також надходить на вхід перехресного зв'язку 5. Сигнал поточного значення тиску PE з датчика тиску на виході об'єкта надходить на вхід зд суматора 7, де підсумовуються задане його значення PЕ з задатчика та сигнал з виходу блока 5. Сигнал розузгодження P з виходу суматора 7 надходить на вхід регулятора 8, який U виробляє керуючу дію p , яка надходить на вхід об'єкта 9. Сигнал з виходу блока 8 також надходить на вхід перехресного зв'язку 6, а з його виходу на вхід суматора 4. Сигнал з виходу блока 9 надходить на вхід суматора 10, де підсумовується з контрольованими збуреннями ƒк2 . На виході блока 10 формується сигнал PE . Результати комп'ютерного моделювання підтвердили те, що запропонований спосіб автоматичного керування в реальних умовах забезпечує високу динамічну точність стабілізації параметрів технологічного процесу, чим забезпечує високу якість готового продукту при мінімальній собівартості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб автоматичної підтримки технологічних параметрів в екстракційних колонах, який включає регулювання температури та регулювання тиску в екстракційних колонах, який відрізняється тим, що компенсують шкідливий вплив контуру регулювання тиску на контур регулювання температури шляхом введення корегуючого зв'язку. 1 UA 83900 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
