Плівка в рулонах для виготовлення упаковок

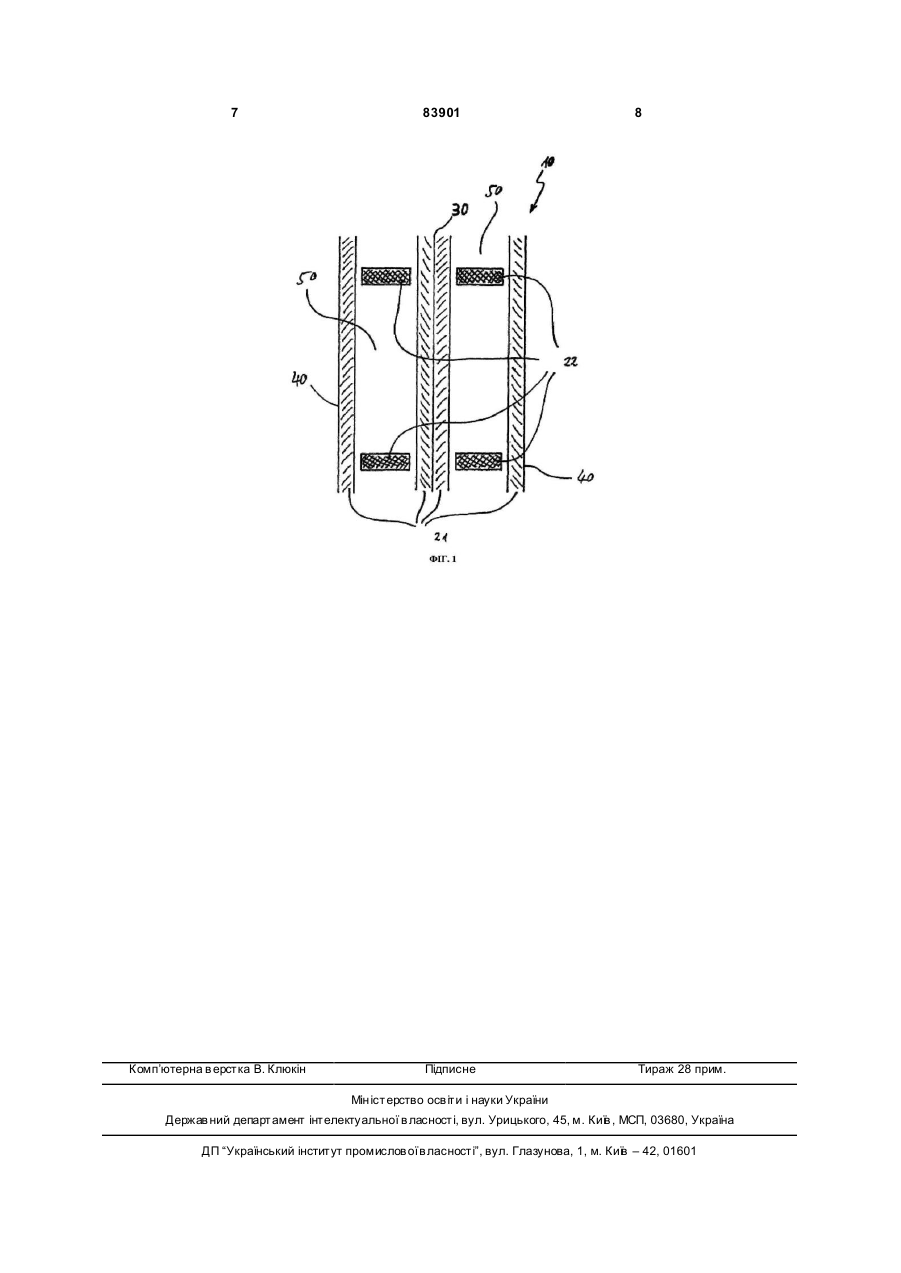

1. Плівка в рулонах (10) для виготовлення упаковок, зокрема, для продуктів харчування, яка має ущільнювальні ділянки (21, 22), передбачені принаймні у фрагментах ділянок плівки, яка відрізняється тим, що плівка (10) має багатошарову будову, і ущільнювальні ділянки (21, 22) сторони плівки мають мінливі адгезивні властивості. 2. Плівка за п. 1, яка відрізняється тим, що ущільнювальні ділянки (21, 22), які мають мінливі адгезивні властивості, обмежуються першими ущільнювальними ділянками (21), які щільно з'єднуються одна з одною, зокрема, щільно з'єднуються зовнішніми сторонами, та другими ущільнювальними ділянками (22), зокрема ущільнювальними ділянками, які мають ущільнювальну здатність зсередини і ззовні. 3. Плівка за п. 2, яка відрізняється тим, що перші ущільнювальні ділянки (21) розташовуються, голо C2 2 UA 1 3 83901 ефективного й раціонального виготовлення листа плівки, а також поліпшеній технологічності такого листа плівки для подальшої обробки на більш пізній стадії. Для забезпечення можливості виготовлення упаковки з плівки необхідно, по-перше, щоб лист плівки можна було поділити на заготовки заданого розміру та форми. Після цього ділянки, зокрема, краї заготовок, приводять у контакт одне з одним і з'єднують, щоб таким чином отримати закриту упаковку. Для того, щоб потрібні частини плівки могли легше з'єднува тися, часто застосовують спосіб з'єднання, який дозволяє просто й легко стуляти потрібні фрагменти плівки. З цією метою застосовують, наприклад, адгезивне з'єднання. Однак проблема, яка при цьому виникає, полягає в тому, що листи плівки, підготовлені для такого з'єднання, мають схильність до склеювання один з одним шарами, тобто злипаються, коли їх кладуть один на другий, або намотують на котушку. Цей ризик злипання збільшується при підвищеній температурі, і злипання може бути таким сильним, що лист плівки, намотаний на котушку, стає неможливо відмотати, і він, таким чином, стає непридатним для застосування. Однією з головних причин виникнення цієї проблеми є необхідність у заготовці, виготовленій з листа плівки, яка повинна мати ущільнювальну здатність зсередини і ззовні, що на практиці означає, що верхня сторона плівки щільно з'єднується з нижньою стороною плівки. Таке розташування верхніх сторін та нижніх сторін неодмінно забезпечується через намотування плівки, але у пристроях існуючого рівня те хніки це часто призводить до передчасного склеювання на котушці. Метою винаходу є забезпечення недорогої плівки, яка має поліпшену те хнологічність, за допомогою якої можна уникнути або подолати вищезгадані проблеми, зокрема, під час згортання, причому також при підвищених температурах. Цієї мети досягають завдяки плівці в рулонах для виготовлення упаковок за пунктом 1 формули винаходу. Зокрема, мети досягають завдяки плівці в рулонах для виготовлення упаковок, зокрема, для продуктів харчування, яка має ущільнювальні ділянки, передбачені принаймні у фрагментах ділянок плівки, причому плівка має багатошарову будову і/або має у складі барвники, зокрема, лаки, наприклад "текстуровані" лаки, і ущільнювальні ділянки сторони плівки мають різні адгезивні властивості. Важливим аспектом винаходу є те, що ущільнювальні ділянки на стороні плівки настільки відповідають одна одній щодо їхніх адгезивних властивостей, що ущільнення на широкій площі між верхньою стороною листа плівки та нижньою стороною наступного листа плівки, розташованого над ним, зводиться до мінімуму або повністю уникається. Згідно з винаходом, ущільнювальні ділянки, які мають мінливі адгезивні властивості, обмежуються першими ущільнювальними ділянками, які щільно з'єднуються одна з одною, зокрема, щільно з'єднуються зовнішніми сторонами, та другі ущільню 4 вальні ділянки, зокрема, ущільнювальні ділянки, які мають ущільнювальну здатність зсередини і ззовні. Перші ущільнювальні ділянки, тобто ущільнювальні ділянки, які щільно з'єднуються зовнішніми сторонами, розташовуються, головним чином, уздовж плівки і вкривають більшу площу поверхні, ніж перші ущільнювальні ділянки, і не злипаються з внутрішньою стороною плівки. Завдяки їх відносно великому й лінійному розташуванню у подовжньому напрямку, тиск намотування який утворюється в цих ділянках, є більшим, ніж у решті ділянок плівки. Другі ущільнювальні ділянки згідно з винаходом розташовуються у ділянці плівки, в якій вони не перекриваються першими ущільнювальними ділянками. Це особливо стосується ситуації, коли плівка, яка в оптимальному варіанті має форму листа плівки, накручується або намотується на котушку. У цьому разі другі ущільнювальні ділянки не перекриваються першими ущільнювальними ділянками, які також можна побачити на розрізі котушки, таким чином, що ущільнювальні ділянки не викликають збільшення товщини відносно решти поверхні плівки на котушці. Згідно з винаходом, площа поверхні, вкрита другими ущільнювальними ділянками, відносно загальної площі поверхні плівки є меншою за 5%, в оптимальному варіанті - меншою за 3,8% у ще кращому варіанті - меншою за 2,5%. У такий спосіб забезпечується, що нанесені на плівку другі ущільнювальні ділянки, які є здатними до ущільнення зсередини і ззовні і в результаті можуть утворювати намотані листи плівки, які склеюються між собою, є дуже малими, і, таким чином, ризик злипання по великій площі зводиться до мінімуму або усувається. Крім того, згідно з винаходом, перші ущільнювальні ділянки є товстішими за другі ущільнювальні ділянки, що може бути реалізовано через нанесення іншої кількості ущільнювального засобу. В альтернативному та/або додатковому варіанті площа поверхні, вкрита першими ущільнювальними ділянками, може бути суттєво більшою, тобто з кратністю від 3 до 30 разів, порівняно з другими ущільнювальними ділянками. Через більшу товщину та/або суттєво більшу площу поверхні, вкриту першими ущільнювальними ділянками, порівняно з другими ущільнювальними ділянками при намотуванні листа плівки існує збільшення товщини у зоні перших ущільнювальних ділянок, які проходять практично лінійно уздовж плівки. У даному разі слід зазначити, що перші ущільнювальні ділянки також можуть мати форму кривої або форму крапок або плям по довжині листа плівки, або ж можуть мати форму згідно з потрібною ущільнювальною поверхнею. Важливою особливістю, яку слід відзначити згідно з винаходом, є те, що перші ущільнювальні ділянки налягають одна на одну при намотуванні листа плівки і утворюють основний візерунок, що підтримує лист плівки у поперечному напрямку. Оскільки другі ущільнювальні ділянки є тонкішими і/або вкривають суттєво меншу площу поверхні, ніж перші ущільнювальні ділянки, різниця у 5 83901 товщині перших ущільнювальних ділянок відносно други х ущільнювальних ділянок служить своєрідною прокладкою під час намотування листа плівки, для того, щоб вер хня сторона нижнього листа плівки не входила у прямий контакт із нижньою стороною верхнього листа плівки або входила зі значно нижчим контактним тиском, і, відповідно, ці два шари плівки не можуть бути ненавмисно склеєні. Слід зазначити, що навіть у разі, коли верхня сторона нижнього листа плівки входить у контакт з нижньою стороною верхнього листа плівки, завдяки збільшеній товщині основного візерунка, не існує ризику міцного склеювання двох шарів між собою, оскільки в результаті їхньої зменшеної товщини другі ущільнювальні ділянки не піддаються дії тиску намотування в рулоні, і, таким чином, другі ущільнювальні ділянки звільняються від навантаження. Згідно з винаходом, другі ущільнювальні ділянки проходять практично у поперечному напрямку, тобто під прямим кутом або під нахилом відносно подовжнього напрямку плівки. Другі ущільнювальні ділянки мають практично лінійну форму, що означає просто вирівнювання в лінію других ущільнювальних ділянок. В принципі, ці другі ущільнювальні ділянки також можуть мати форму хвиль, зигзагів або крапок і проходити якимось іншим чином поперек подовжнього напрямку плівки. Завдяки практично лінійній формі других ущільнювальних ділянок, при намотуванні плівки другі ущільнювальні ділянки лягають на інші місця на радіусі й навколо окружності в результаті збільшення діаметра рулону під час намотування, і, таким чином, згідно з винаходом, не відбувається збільшення товщини, викликаного наляганням други х ущільнювальних ділянок одна на одну та пов'язаного з цим тиску намотування, який діє на другі ущільнювальні ділянки. У цьому відношенні важливим аспектом винаходу є те, що здатні до ущільнення зсередини/ззовні другі ущільнювальні ділянки відокремлюються одна від одної прокладкою між листами плівки, які мають другі ущільнювальні ділянки. Прокладка утворюється через більшу товщину перших ущільнювальні ділянки відносно товщини други х ущільнювальних ділянок. Відповідно, основний підтримуючий рулон візерунок, який утворюється першими ущільнювальними ділянками у намотаному стані, має здатний до щільного з'єднання зовнішніми сторонами матеріал, який не викликає злипання, тоді як другі ущільнювальні ділянки, які вкривають площу поверхні щонайбільше 5 %, здатні до ущільнення зсередини/ззовні, але розташовуються одна над одною, без тиску, невпорядковано по окружності рулону. Матеріали, які застосовували згідно з винаходом, є, головним чином, орієнтовані поліпропіленові та поліетиленові плівки. Плівка згідно з винаходом в оптимальному варіанті має форму плівки, яка має друк на зовнішній поверхні, тобто лише передня сторона плівки має друк. У даному разі слід зазначити, що процес 6 друку або вкривання, а також його основні принципи також можуть бути застосовані до внутрішньої сторони або нижньої сторони плівки. Крім того, слід зазначити, що плівка в оптимальному варіанті є ламінатом, і деякі з шарів ламінату можуть бути друкованими шарами або ущільнювальними шарами. Інші варіанти втілення винаходу представлено у залежних пунктах формули. Винахід нижче описується з посиланням на типовий варіант втілення, більш детально описаний з посиланням на одну фігур у: Фіг.1 є схематичним зображенням плівки в рулоні згідно з варіантом втілення винаходу. У представленому нижче описі деталі, які є однаковими або мають однакову функцію, позначено однаковими номерами для посилання. На Фіг.1 показано плівку в р улоні 10, яку на малюнку показано як таку, що проходить у подовжньому напрямку згори донизу. Плівка має форму симетричної подвійної плівки для одночасного виготовлення двох упаковок, яка може бути розділена уздовж її центральної лінії для утворення двох ідентичних плівок, які можуть бути розрізані по довжині. Уздовж її довжини плівка 10 має перші ущільнювальні ділянки 21 з кожного боку центральної лінії 30 і уздовж її бокових країв 40. Лінійні другі ущільнювальні ділянки 22 проходять під прямим кутом до перших ущільнювальних ділянок 21, перші ущільнювальні ділянки 21 мають більшу нанесену кількість здатного до ущільнення дисперсійного лаку і, відповідно, піднімаються на більшу висоту над площиною протягування, ніж другі ущільнювальні ділянки 22, і, таким чином, коли плівка 10 намотується на котушку (не показано), утворюється основний візерунок перших ущільнювальних ділянок 21, які налягають одна на одну, і плівка 50, розташована між першими ущільнювальними ділянками, розташовується з певним проміжком від сусідніх шарів листа плівки, розташованих знизу. Це так само стосується других ущільнювальних ділянок 22. Таким чином, слід зазначити, що розташування з проміжками ділянок плівки між першими ущільнювальними ділянками в намотаному стані запобігає склеюванню цих ділянок 50 між собою. Це особливо стосується випадків підвищених температур, за яких І традиційні листи плівки стають непридатними для застосування. Слід також зазначити, що всі вищеописані компоненти, окремо й у будь-якій комбінації, зокрема, деталі, показані на малюнку, заявляються як важливі для винаходу. Їх модифікації є відомими спеціалістам у даній галузі. Перелік номерів 10 плівка 21 перші ущільнювальні ділянки 22 другі ущільнювальні ділянки 30 центральна лінія 40 боковий край 50 ділянки між першими ущільнювальними ділянками. 7 Комп’ютерна в ерстка В. Клюкін 83901 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
