Пристрій для очищення дренажних трубопроводів

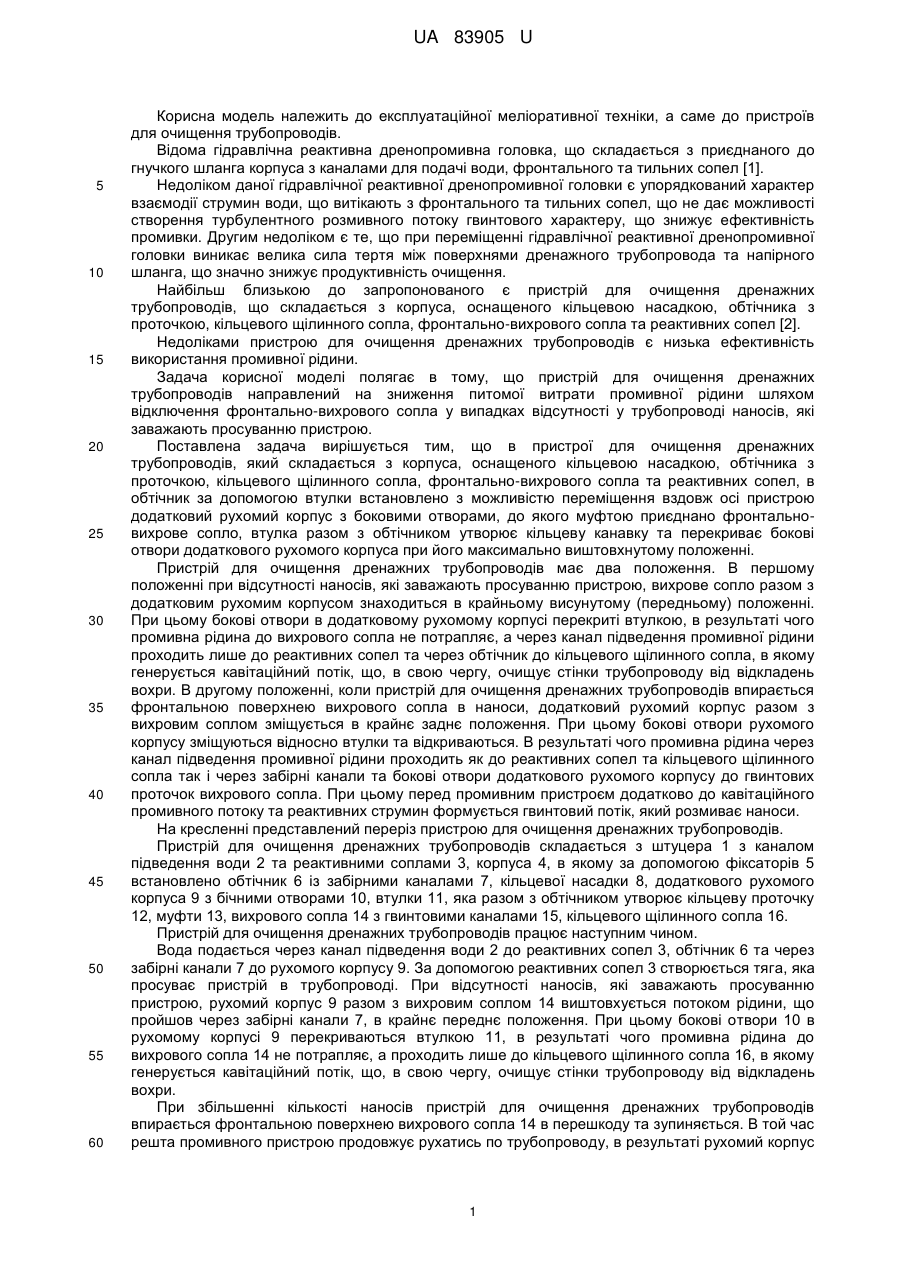

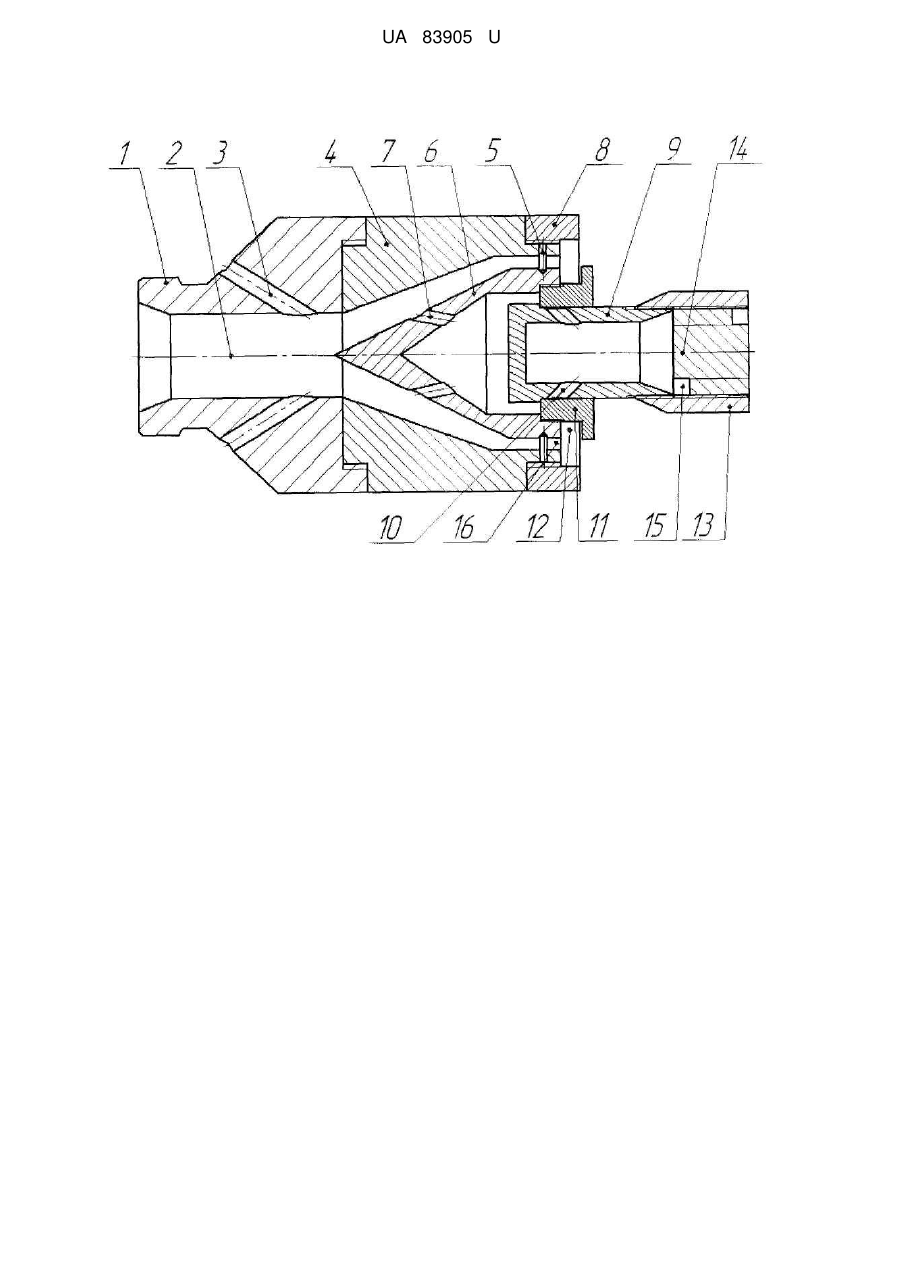

Реферат: Пристрій для очищення дренажних трубопроводів містить корпус, оснащений кільцевою насадкою, обтічник з проточкою, кільцеве щілинне сопло, фронтально-вихрове сопло та реактивні сопла. При цьому в обтічник за допомогою втулки встановлено додатковий рухомий корпус з боковими отворами. До додаткового корпусу муфтою приєднано фронтально-вихрове сопло. Втулка утворює разом з обтічником кільцеву канавку та перекриває бокові отвори додаткового рухомого корпуса. UA 83905 U (12) UA 83905 U UA 83905 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до експлуатаційної меліоративної техніки, а саме до пристроїв для очищення трубопроводів. Відома гідравлічна реактивна дренопромивна головка, що складається з приєднаного до гнучкого шланга корпуса з каналами для подачі води, фронтального та тильних сопел [1]. Недоліком даної гідравлічної реактивної дренопромивної головки є упорядкований характер взаємодії струмин води, що витікають з фронтального та тильних сопел, що не дає можливості створення турбулентного розмивного потоку гвинтового характеру, що знижує ефективність промивки. Другим недоліком є те, що при переміщенні гідравлічної реактивної дренопромивної головки виникає велика сила тертя між поверхнями дренажного трубопровода та напірного шланга, що значно знижує продуктивність очищення. Найбільш близькою до запропонованого є пристрій для очищення дренажних трубопроводів, що складається з корпуса, оснащеного кільцевою насадкою, обтічника з проточкою, кільцевого щілинного сопла, фронтально-вихрового сопла та реактивних сопел [2]. Недоліками пристрою для очищення дренажних трубопроводів є низька ефективність використання промивної рідини. Задача корисної моделі полягає в тому, що пристрій для очищення дренажних трубопроводів направлений на зниження питомої витрати промивної рідини шляхом відключення фронтально-вихрового сопла у випадках відсутності у трубопроводі наносів, які заважають просуванню пристрою. Поставлена задача вирішується тим, що в пристрої для очищення дренажних трубопроводів, який складається з корпуса, оснащеного кільцевою насадкою, обтічника з проточкою, кільцевого щілинного сопла, фронтально-вихрового сопла та реактивних сопел, в обтічник за допомогою втулки встановлено з можливістю переміщення вздовж осі пристрою додатковий рухомий корпус з боковими отворами, до якого муфтою приєднано фронтальновихрове сопло, втулка разом з обтічником утворює кільцеву канавку та перекриває бокові отвори додаткового рухомого корпуса при його максимально виштовхнутому положенні. Пристрій для очищення дренажних трубопроводів має два положення. В першому положенні при відсутності наносів, які заважають просуванню пристрою, вихрове сопло разом з додатковим рухомим корпусом знаходиться в крайньому висунутому (передньому) положенні. При цьому бокові отвори в додатковому рухомому корпусі перекриті втулкою, в результаті чого промивна рідина до вихрового сопла не потрапляє, а через канал підведення промивної рідини проходить лише до реактивних сопел та через обтічник до кільцевого щілинного сопла, в якому генерується кавітаційний потік, що, в свою чергу, очищує стінки трубопроводу від відкладень вохри. В другому положенні, коли пристрій для очищення дренажних трубопроводів впирається фронтальною поверхнею вихрового сопла в наноси, додатковий рухомий корпус разом з вихровим соплом зміщується в крайнє заднє положення. При цьому бокові отвори рухомого корпусу зміщуються відносно втулки та відкриваються. В результаті чого промивна рідина через канал підведення промивної рідини проходить як до реактивних сопел та кільцевого щілинного сопла так і через забірні канали та бокові отвори додаткового рухомого корпусу до гвинтових проточок вихрового сопла. При цьому перед промивним пристроєм додатково до кавітаційного промивного потоку та реактивних струмин формується гвинтовий потік, який розмиває наноси. На кресленні представлений переріз пристрою для очищення дренажних трубопроводів. Пристрій для очищення дренажних трубопроводів складається з штуцера 1 з каналом підведення води 2 та реактивними соплами 3, корпуса 4, в якому за допомогою фіксаторів 5 встановлено обтічник 6 із забірними каналами 7, кільцевої насадки 8, додаткового рухомого корпуса 9 з бічними отворами 10, втулки 11, яка разом з обтічником утворює кільцеву проточку 12, муфти 13, вихрового сопла 14 з гвинтовими каналами 15, кільцевого щілинного сопла 16. Пристрій для очищення дренажних трубопроводів працює наступним чином. Вода подається через канал підведення води 2 до реактивних сопел 3, обтічник 6 та через забірні канали 7 до рухомого корпусу 9. За допомогою реактивних сопел 3 створюється тяга, яка просуває пристрій в трубопроводі. При відсутності наносів, які заважають просуванню пристрою, рухомий корпус 9 разом з вихровим соплом 14 виштовхується потоком рідини, що пройшов через забірні канали 7, в крайнє переднє положення. При цьому бокові отвори 10 в рухомому корпусі 9 перекриваються втулкою 11, в результаті чого промивна рідина до вихрового сопла 14 не потрапляє, а проходить лише до кільцевого щілинного сопла 16, в якому генерується кавітаційний потік, що, в свою чергу, очищує стінки трубопроводу від відкладень вохри. При збільшенні кількості наносів пристрій для очищення дренажних трубопроводів впирається фронтальною поверхнею вихрового сопла 14 в перешкоду та зупиняється. В той час решта промивного пристрою продовжує рухатись по трубопроводу, в результаті рухомий корпус 1 UA 83905 U 5 10 15 9 разом з вихровим соплом 14 переходить в крайнє заднє положення. При цьому бокові отвори 10 рухомого корпусу 9 зміщуються відносно втулки 11 та відкриваються. В результаті чого промивна рідина через забірні канали 7 та бічні отвори 10 рухомого корпусу 9 потрапляє до гвинтових проточок 15 вихрового сопла 14. При цьому перед промивним пристроєм додатково до кавітаційного промивного потоку та реактивних струмин формується гвинтовий потік, який розмиває наноси. Струмини води, витікаючи з реактивних сопел 13, змивають залишки відкладень вохри та мулових наносів з стінок дрени до гирла дрени чи дренажного колодязя та створюють реактивну тягу, що просуває пристрій по дрені, яка промивається. Запропонований пристрій для очищення дренажних трубопроводів забезпечує зниження питомої витрати промивної рідини шляхом відключення фронтально-вихрового сопла у випадках відсутності у трубопроводі наносів, які заважають просуванню пристрою, що здешевлює виконання робіт. Джерела інформації 1. Мелиоративные и строительные машины /Б.А. Васильєв, И.И. Мер, Г.Т. Прудников, Г.А. Рябов. - 3-е изд., перераб. и доп. - М.: Агропромиздат, 1986. - 431 с: ил. - (Учебники и учеб. пособия для высш. учеб. заведений). 2. Деклараційний патент на вихід України №34924, Б № 2 – 2001 р. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для очищення дренажних трубопроводів, який складається з корпуса, оснащеного кільцевою насадкою, обтічника з проточкою, кільцевого щілинного сопла, фронтальновихрового сопла та реактивних сопел, який відрізняється тим, що в обтічник за допомогою втулки встановлено, з можливістю переміщення вздовж осі пристрою, додатковий рухомий корпус з боковими отворами, до якого муфтою приєднано фронтально-вихрове сопло, а втулка утворює разом з обтічником кільцеву канавку та перекриває бокові отвори додаткового рухомого корпуса при його максимально виштовхнутому положенні. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
