Магнітні кліпси для перетискання кишки

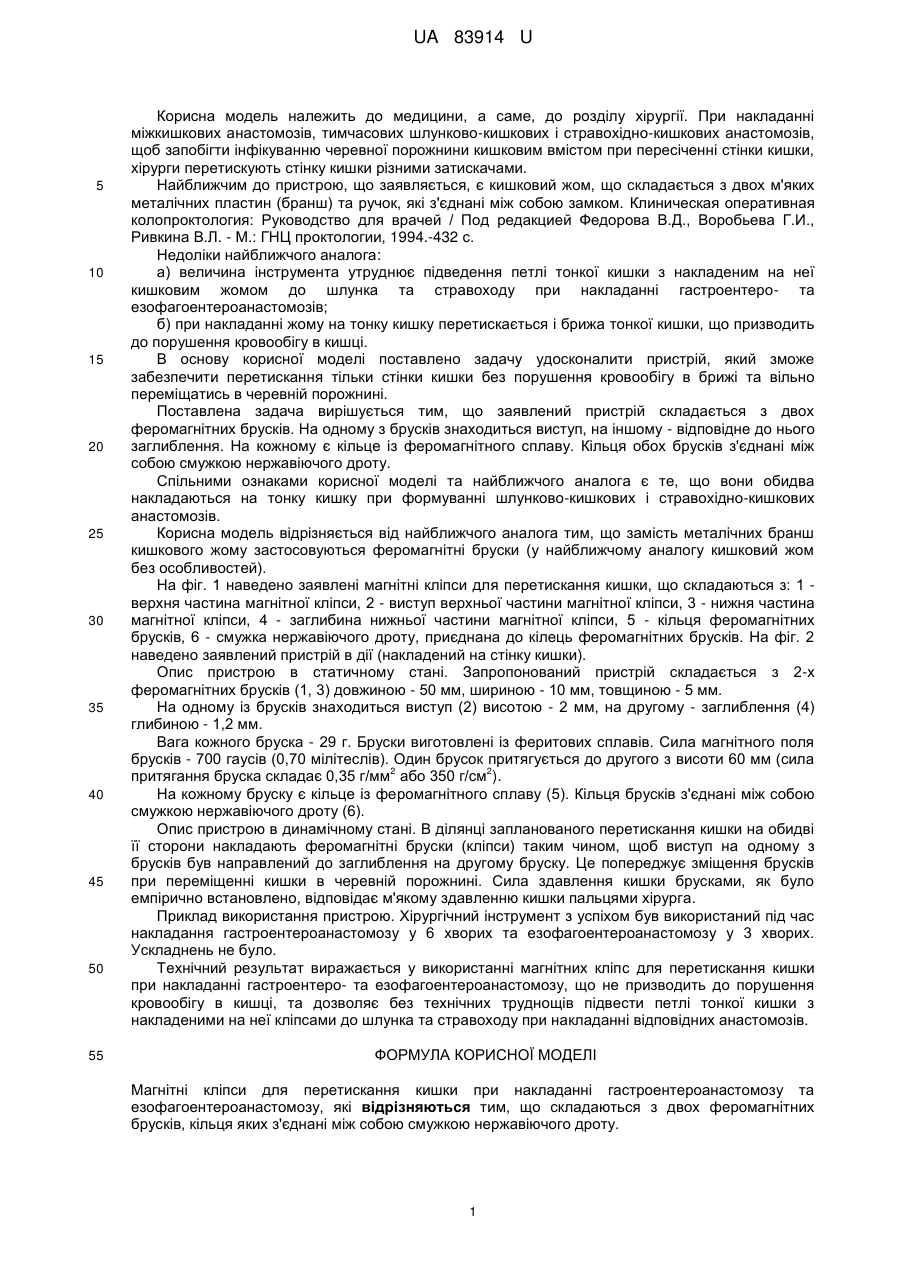

Реферат: UA 83914 U UA 83914 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме, до розділу хірургії. При накладанні міжкишкових анастомозів, тимчасових шлунково-кишкових і стравохідно-кишкових анастомозів, щоб запобігти інфікуванню черевної порожнини кишковим вмістом при пересіченні стінки кишки, хірурги перетискують стінку кишки різними затискачами. Найближчим до пристрою, що заявляється, є кишковий жом, що складається з двох м'яких металічних пластин (бранш) та ручок, які з'єднані між собою замком. Клиническая оперативная колопроктология: Руководство для врачей / Под редакцией Федорова В.Д., Воробьева Г.И., Ривкина В.Л. - М.: ГНЦ проктологии, 1994.-432 с. Недоліки найближчого аналога: а) величина інструмента утруднює підведення петлі тонкої кишки з накладеним на неї кишковим жомом до шлунка та стравоходу при накладанні гастроентеро- та езофагоентероанастомозів; б) при накладанні жому на тонку кишку перетискається і брижа тонкої кишки, що призводить до порушення кровообігу в кишці. В основу корисної моделі поставлено задачу удосконалити пристрій, який зможе забезпечити перетискання тільки стінки кишки без порушення кровообігу в брижі та вільно переміщатись в черевній порожнині. Поставлена задача вирішується тим, що заявлений пристрій складається з двох феромагнітних брусків. На одному з брусків знаходиться виступ, на іншому - відповідне до нього заглиблення. На кожному є кільце із феромагнітного сплаву. Кільця обох брусків з'єднані між собою смужкою нержавіючого дроту. Спільними ознаками корисної моделі та найближчого аналога є те, що вони обидва накладаються на тонку кишку при формуванні шлунково-кишкових і стравохідно-кишкових анастомозів. Корисна модель відрізняється від найближчого аналога тим, що замість металічних бранш кишкового жому застосовуються феромагнітні бруски (у найближчому аналогу кишковий жом без особливостей). На фіг. 1 наведено заявлені магнітні кліпси для перетискання кишки, що складаються з: 1 верхня частина магнітної кліпси, 2 - виступ верхньої частини магнітної кліпси, 3 - нижня частина магнітної кліпси, 4 - заглибина нижньої частини магнітної кліпси, 5 - кільця феромагнітних брусків, 6 - смужка нержавіючого дроту, приєднана до кілець феромагнітних брусків. На фіг. 2 наведено заявлений пристрій в дії (накладений на стінку кишки). Опис пристрою в статичному стані. Запропонований пристрій складається з 2-х феромагнітних брусків (1, 3) довжиною - 50 мм, шириною - 10 мм, товщиною - 5 мм. На одному із брусків знаходиться виступ (2) висотою - 2 мм, на другому - заглиблення (4) глибиною - 1,2 мм. Вага кожного бруска - 29 г. Бруски виготовлені із феритових сплавів. Сила магнітного поля брусків - 700 гаусів (0,70 мілітеслів). Один брусок притягується до другого з висоти 60 мм (сила 2 2 притягання бруска складає 0,35 г/мм або 350 г/см ). На кожному бруску є кільце із феромагнітного сплаву (5). Кільця брусків з'єднані між собою смужкою нержавіючого дроту (6). Опис пристрою в динамічному стані. В ділянці запланованого перетискання кишки на обидві її сторони накладають феромагнітні бруски (кліпси) таким чином, щоб виступ на одному з брусків був направлений до заглиблення на другому бруску. Це попереджує зміщення брусків при переміщенні кишки в черевній порожнині. Сила здавлення кишки брусками, як було емпірично встановлено, відповідає м'якому здавленню кишки пальцями хірурга. Приклад використання пристрою. Хірургічний інструмент з успіхом був використаний під час накладання гастроентероанастомозу у 6 хворих та езофагоентероанастомозу у 3 хворих. Ускладнень не було. Технічний результат виражається у використанні магнітних кліпс для перетискання кишки при накладанні гастроентеро- та езофагоентероанастомозу, що не призводить до порушення кровообігу в кишці, та дозволяє без технічних труднощів підвести петлі тонкої кишки з накладеними на неї кліпсами до шлунка та стравоходу при накладанні відповідних анастомозів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Магнітні кліпси для перетискання кишки при накладанні гастроентероанастомозу та езофагоентероанастомозу, які відрізняються тим, що складаються з двох феромагнітних брусків, кільця яких з'єднані між собою смужкою нержавіючого дроту. 1 UA 83914 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
