Сушарка фермерська

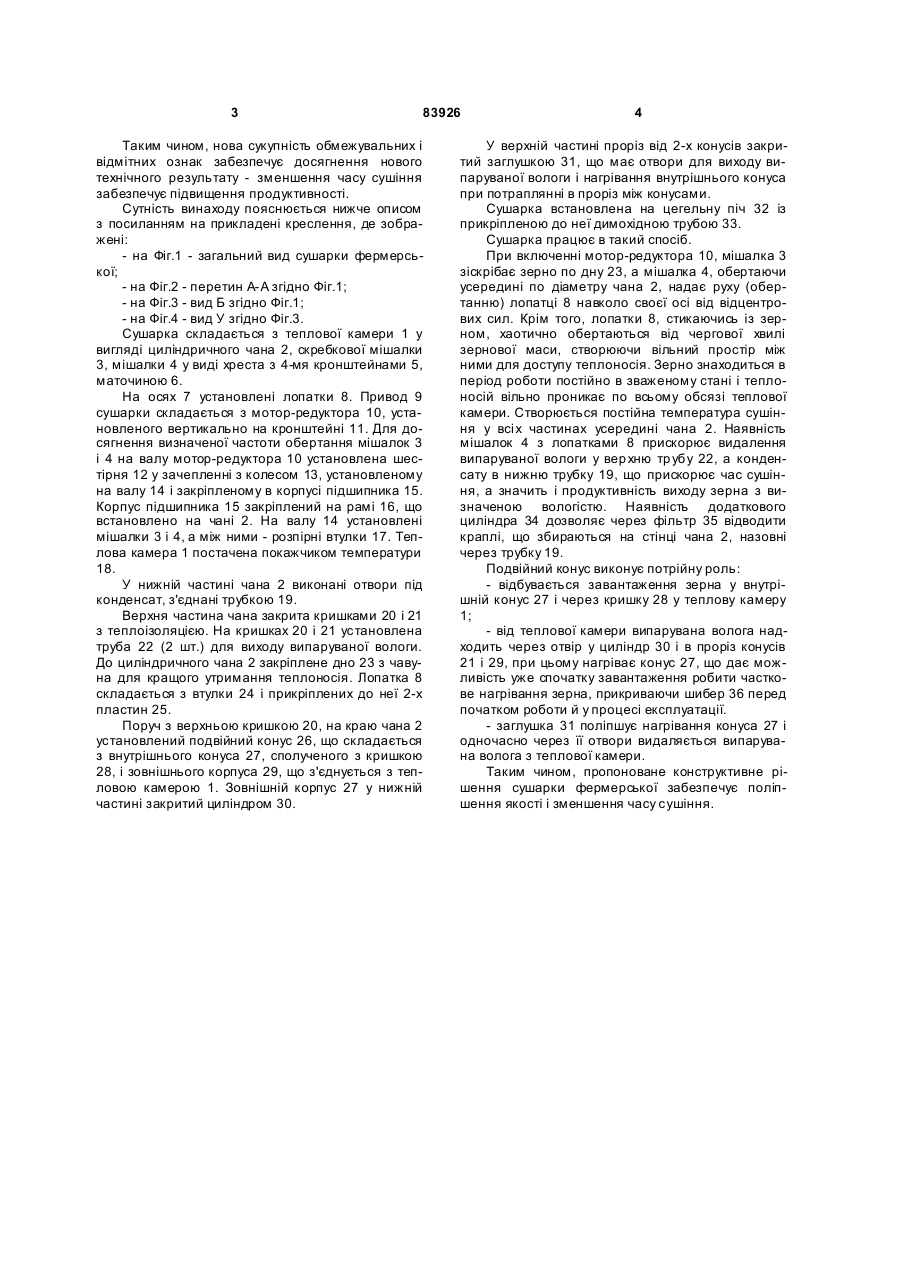

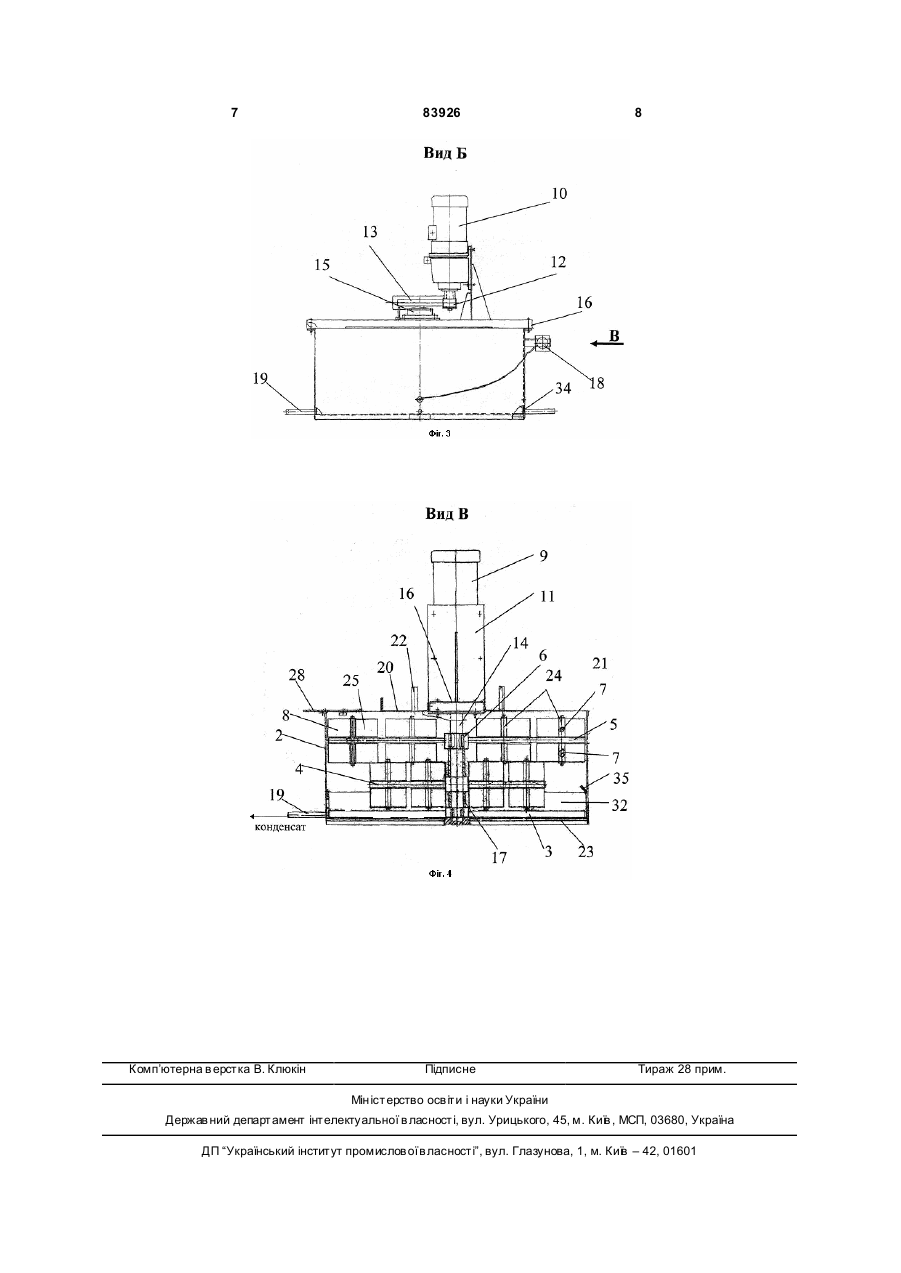

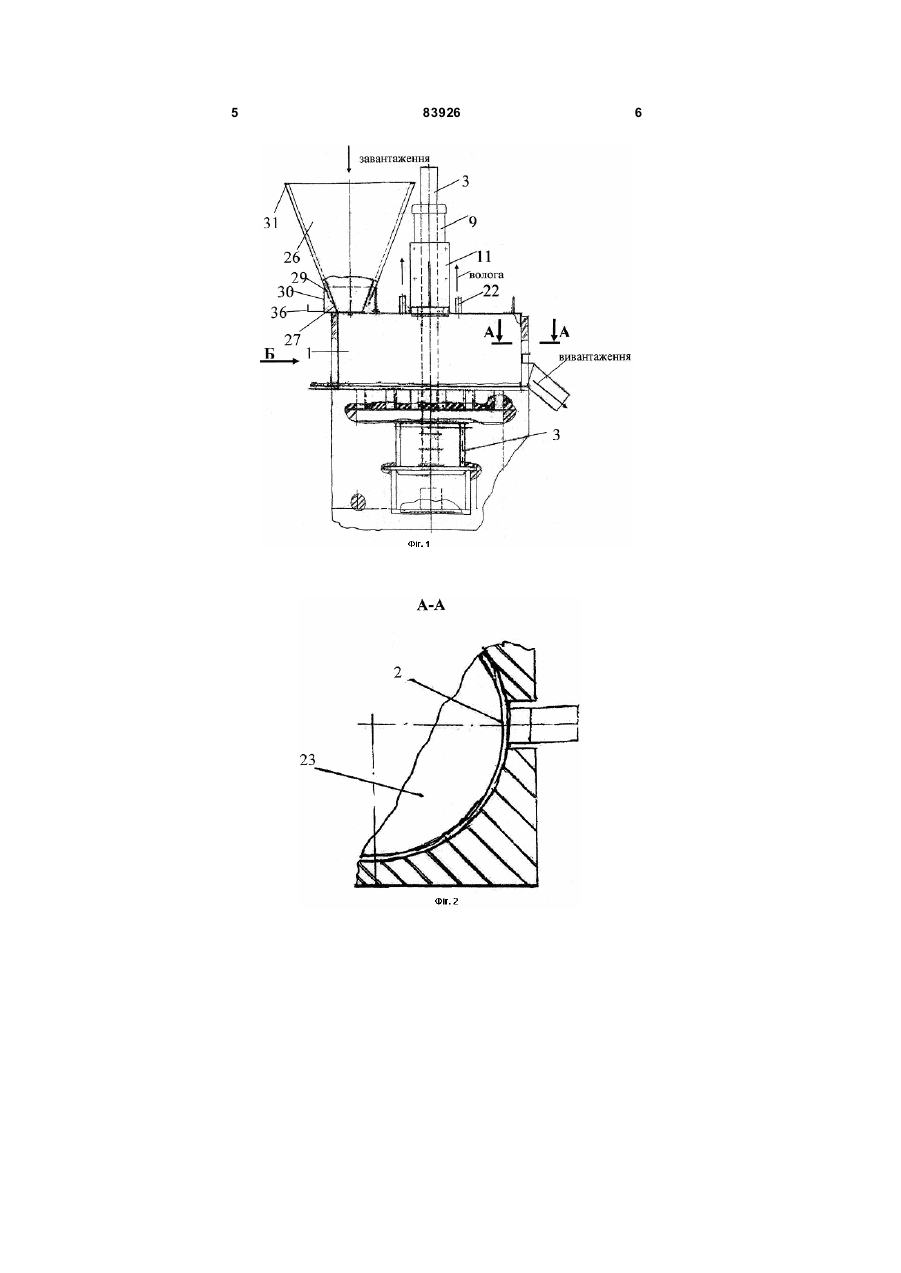

Сушарка фермерська, що містить теплову камеру, мішалку з приводом, завантажувальні та розвантажувальні засоби, яка відрізняється тим, що теплова камера оснащена щонайменше однією додатковою мішалкою, розташованою в її середній або верхній частині, мішалка виконана в вигляді хреста з маточиною, встановленою на валу привода, з паралельними днищу чотирма кронштейнами, до яких зверху і знизу нерухомо прикріплені осі із шарнірно закріпленими лопатками, розташованими симетрично відносно осі обертання, а завантажувальний засіб виконаний у вигляді подвійного зрізаного конуса з заглушкою з отворами, і розміщеною у верхній частині. Винахід належить до засобів механізації в сільському господарстві, зокрема до сушарок для сушіння зернових культур, і може застосовуватися як у великих фермерських господарствах, так і в малих. Відомо дуже багато конструкцій сушарок. З відомих сушарок найбільш близькою до пропонованої по технічній сутності і прийнятою за прототип є сушарка фермерська, яка містить теплову камеру, мішалку і привод мішалки (див. Жаровня КПМ-400.03.170). Прототип випускається на ВАТ «Уманьферммаш» і застосовується для сушіння зернових культур. Недоліком такої сушарки (жаровні) є мала продуктивність, що є результатом поганого переміщення зерна в середній і верхніх частинах, а також наявністю мішалки скребкового типу тільки на днищі циліндру. В основу винаходу поставлена задача підвищення продуктивності шляхом зменшення часу сушіння. Поставлена задача вирішується тим, що в сушарці фермерській, що містить теплову камеру, мішалку і привод мішалки, згідно винаходу, теплова камера постачена, щонайменше, однією додатковою мішалкою, розташованою в її середній і верхній частинах, що виконана в вигляді хреста з маточиною в центрі з паралельними днищу чо тирма кронштейнами, до якої зверху і знизу нерухомо прикріплені осі із шарнірно закріпленими лопатками, розташованими симетрично щодо осі обертання, а завантажувальний бункер виконаний у виді подвійного конуса з заглушкою з отворами у верхній частині. Тобто теплова камера сушарки може бути постачена крім скребкової мішалки, як однією, так і двома додатковими мішалками. Це залежить від ємності циліндра. Додаткова мішалка має вид хреста з маточиною в центрі з паралельними днищу 4-ма кронштейнами. До кронштейнів зверху і знизу нерухомо прикріплені осі із шарнірно насадженими на них лопатками, розташованими симетрично щодо осі обертання і маточини. Завантажувальний бункер має вид подвійного конуса з заглушкою у верхній частині. Це виключає втрати теплоносія з одночасним обігрівом внутрішньої частини конуса. (19) UA (11) 83926 (13) (21) a200612468 (22) 27.11.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) МАРКУН ВОЛОДИ МИР ГЕОРГІЙОВИЧ, UA, БОЙКО ВОЛОДИМИР СЕМЕНОВИЧ, U A, ЛІПКАН АН АТОЛІЙ ВАСИЛЬОВИЧ, UA, ЖОРНИЦЬКИЙ СЕРГІЙ ПЕТРОВИЧ, UA, ЧЕРНИШ МИХАЙЛО СЕМЕНОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УМАНЬФЕРММАШ", U A, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A (56) UA 38399 A, 15.05.2001 UA 45689 A, 15.04.2002 RU 93038607 A, 10.04.1997 SU 1502923 A2, 23.08.1989 SU 1576814 A2, 07.07.1990 GB 1347054 A, 13.02.1974 C2 1 3 83926 Таким чином, нова сукупність обмежувальних і відмітних ознак забезпечує досягнення нового технічного результату - зменшення часу сушіння забезпечує підвищення продуктивності. Сутність винаходу пояснюється нижче описом з посиланням на прикладені креслення, де зображені: - на Фіг.1 - загальний вид сушарки фермерської; - на Фіг.2 - перетин А-А згідно Фіг.1; - на Фіг.3 - вид Б згідно Фіг.1; - на Фіг.4 - вид У згідно Фіг.3. Сушарка складається з теплової камери 1 у вигляді циліндричного чана 2, скребкової мішалки 3, мішалки 4 у виді хреста з 4-мя кронштейнами 5, маточиною 6. На осях 7 установлені лопатки 8. Привод 9 сушарки складається з мотор-редуктора 10, установленого вертикально на кронштейні 11. Для досягнення визначеної частоти обертання мішалок 3 і 4 на валу мотор-редуктора 10 установлена шестірня 12 у зачепленні з колесом 13, установленому на валу 14 і закріпленому в корпусі підшипника 15. Корпус підшипника 15 закріплений на рамі 16, що встановлено на чані 2. На валу 14 установлені мішалки 3 і 4, а між ними - розпірні втулки 17. Теплова камера 1 постачена покажчиком температури 18. У нижній частині чана 2 виконані отвори під конденсат, з'єднані трубкою 19. Верхня частина чана закрита кришками 20 і 21 з теплоізоляцією. На кришках 20 і 21 установлена труба 22 (2 шт.) для виходу випаруваної вологи. До циліндричного чана 2 закріплене дно 23 з чавуна для кращого утримання теплоносія. Лопатка 8 складається з втулки 24 і прикріплених до неї 2-х пластин 25. Поруч з верхньою кришкою 20, на краю чана 2 установлений подвійний конус 26, що складається з внутрішнього конуса 27, сполученого з кришкою 28, і зовнішнього корпуса 29, що з'єднується з тепловою камерою 1. Зовнішній корпус 27 у нижній частині закритий циліндром 30. 4 У верхній частині проріз від 2-х конусів закритий заглушкою 31, що має отвори для виходу випаруваної вологи і нагрівання внутрішнього конуса при потраплянні в проріз між конусами. Сушарка встановлена на цегельну піч 32 із прикріпленою до неї димохідною трубою 33. Сушарка працює в такий спосіб. При включенні мотор-редуктора 10, мішалка 3 зіскрібає зерно по дну 23, а мішалка 4, обертаючи усередині по діаметру чана 2, надає руху (обертанню) лопатці 8 навколо своєї осі від відцентрових сил. Крім того, лопатки 8, стикаючись із зерном, хаотично обертаються від чергової хвилі зернової маси, створюючи вільний простір між ними для доступу теплоносія. Зерно знаходиться в період роботи постійно в зваженому стані і теплоносій вільно проникає по всьому обсязі теплової камери. Створюється постійна температура сушіння у всі х частинах усередині чана 2. Наявність мішалок 4 з лопатками 8 прискорює видалення випаруваної вологи у вер хню тр убу 22, а конденсату в нижню трубку 19, що прискорює час сушіння, а значить і продуктивність виходу зерна з визначеною вологістю. Наявність додаткового циліндра 34 дозволяє через фільтр 35 відводити краплі, що збираються на стінці чана 2, назовні через трубку 19. Подвійний конус виконує потрійну роль: - відбувається завантаження зерна у внутрішній конус 27 і через кришку 28 у теплову камеру 1; - від теплової камери випарувана волога надходить через отвір у циліндр 30 і в проріз конусів 21 і 29, при цьому нагріває конус 27, що дає можливість уже спочатку завантаження робити часткове нагрівання зерна, прикриваючи шибер 36 перед початком роботи й у процесі експлуатації. - заглушка 31 поліпшує нагрівання конуса 27 і одночасно через її отвори видаляється випарувана волога з теплової камери. Таким чином, пропоноване конструктивне рішення сушарки фермерської забезпечує поліпшення якості і зменшення часу сушіння. 5 83926 6 7 Комп’ютерна в ерстка В. Клюкін 83926 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
