Пристрій для транспортування і очистки коренебульбоплодів

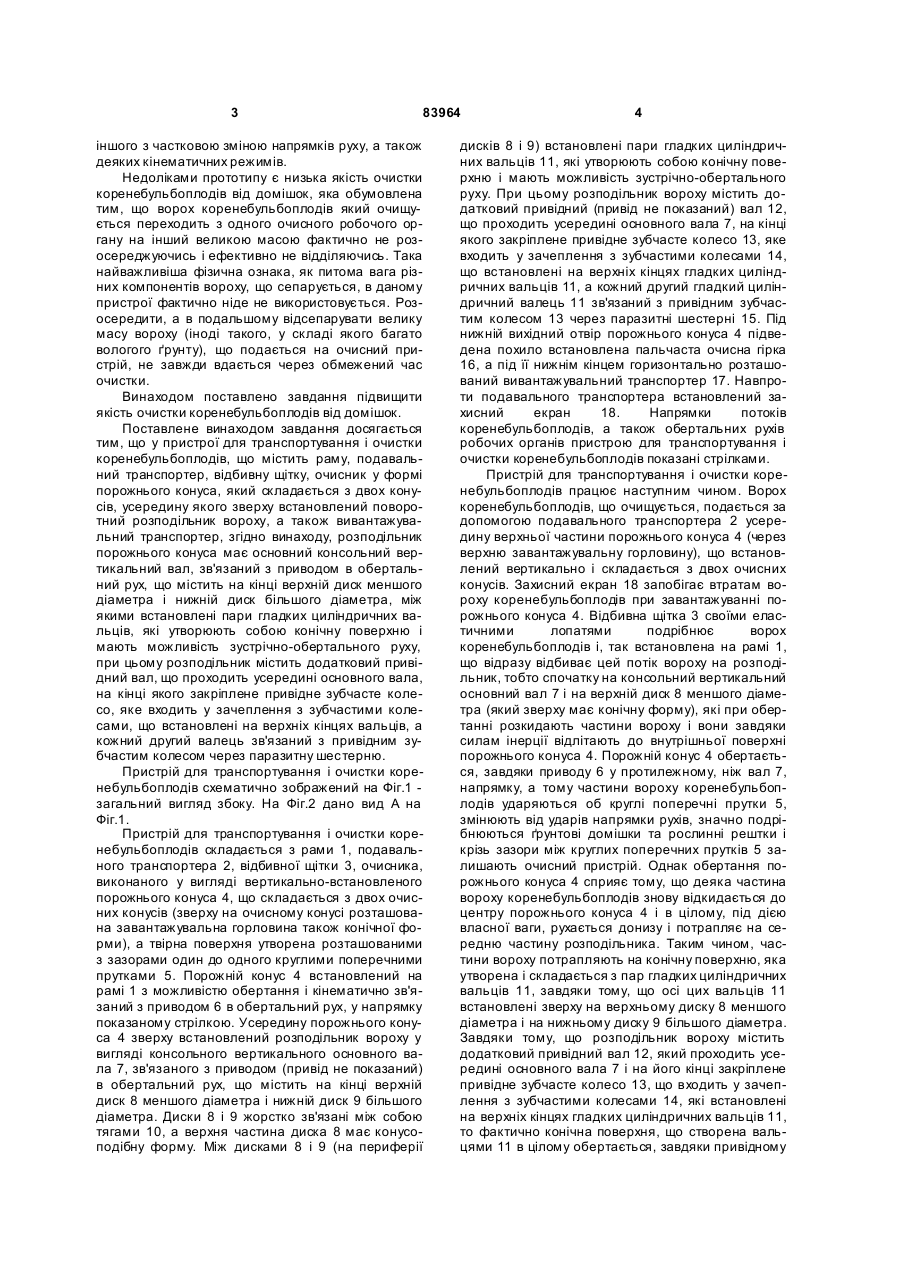

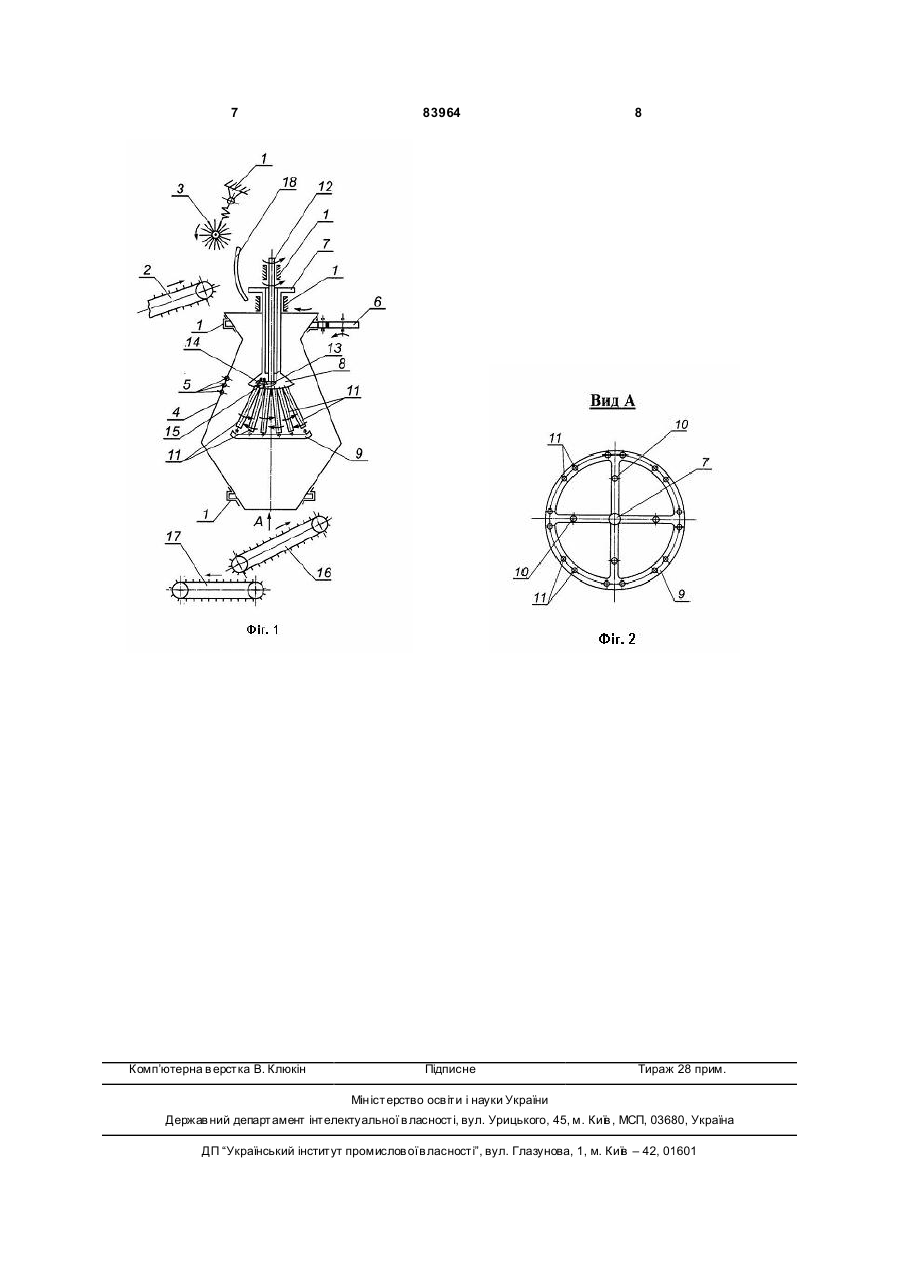

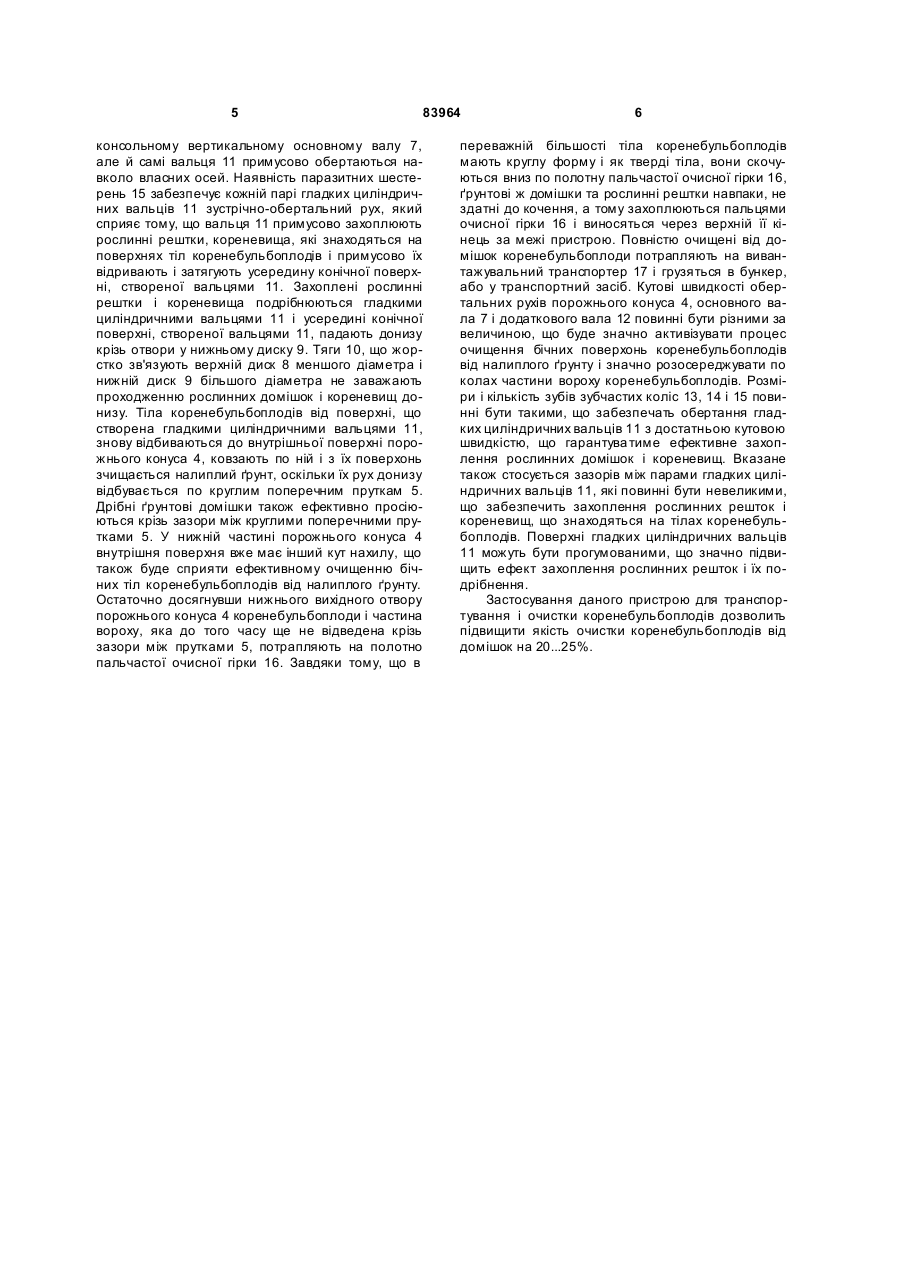

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, очисника в 3 83964 іншого з частковою зміною напрямків руху, а також деяких кінематичних режимів. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і ефективно не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху (іноді такого, у складі якого багато вологого ґрунту), що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що містить раму, подавальний транспортер, відбивну щітку, очисник у формі порожнього конуса, який складається з двох конусів, усередину якого зверху встановлений поворотний розподільник вороху, а також вивантажувальний транспортер, згідно винаходу, розподільник порожнього конуса має основний консольний вертикальний вал, зв'язаний з приводом в обертальний рух, що містить на кінці верхній диск меншого діаметра і нижній диск більшого діаметра, між якими встановлені пари гладких циліндричних вальців, які утворюють собою конічну поверхню і мають можливість зустрічно-обертального руху, при цьому розподільник містить додатковий привідний вал, що проходить усередині основного вала, на кінці якого закріплене привідне зубчасте колесо, яке входить у зачеплення з зубчастими колесами, що встановлені на верхніх кінцях вальців, а кожний другий валець зв'язаний з привідним зубчастим колесом через паразитну шестерню. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, виконаного у вигляді вертикально-встановленого порожнього конуса 4, що складається з двох очисних конусів (зверху на очисному конусі розташована завантажувальна горловина також конічної форми), а твірна поверхня утворена розташованими з зазорами один до одного круглими поперечними прутками 5. Порожній конус 4 встановлений на рамі 1 з можливістю обертання і кінематично зв'язаний з приводом 6 в обертальний рух, у напрямку показаному стрілкою. Усередину порожнього конуса 4 зверху встановлений розподільник вороху у вигляді консольного вертикального основного вала 7, зв'язаного з приводом (привід не показаний) в обертальний рух, що містить на кінці верхній диск 8 меншого діаметра і нижній диск 9 більшого діаметра. Диски 8 і 9 жорстко зв'язані між собою тягами 10, а верхня частина диска 8 має конусоподібну форму. Між дисками 8 і 9 (на периферії 4 дисків 8 і 9) встановлені пари гладких циліндричних вальців 11, які утворюють собою конічну поверхню і мають можливість зустрічно-обертального руху. При цьому розподільник вороху містить додатковий привідний (привід не показаний) вал 12, що проходить усередині основного вала 7, на кінці якого закріплене привідне зубчасте колесо 13, яке входить у зачеплення з зубчастими колесами 14, що встановлені на верхніх кінцях гладких циліндричних вальців 11, а кожний другий гладкий циліндричний валець 11 зв'язаний з привідним зубчастим колесом 13 через паразитні шестерні 15. Під нижній вихідний отвір порожнього конуса 4 підведена похило встановлена пальчаста очисна гірка 16, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 17. Навпроти подавального транспортера встановлений захисний екран 18. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину верхньої частини порожнього конуса 4 (через верхню завантажувальну горловину), що встановлений вертикально і складається з двох очисних конусів. Захисний екран 18 запобігає втратам вороху коренебульбоплодів при завантажуванні порожнього конуса 4. Відбивна щітка 3 своїми еластичними лопатями подрібнює ворох коренебульбоплодів і, так встановлена на рамі 1, що відразу відбиває цей потік вороху на розподільник, тобто спочатку на консольний вертикальний основний вал 7 і на верхній диск 8 меншого діаметра (який зверху має конічну форму), які при обертанні розкидають частини вороху і вони завдяки силам інерції відлітають до внутрішньої поверхні порожнього конуса 4. Порожній конус 4 обертається, завдяки приводу 6 у протилежному, ніж вал 7, напрямку, а тому частини вороху коренебульбоплодів ударяються об круглі поперечні прутки 5, змінюють від ударів напрямки рухів, значно подрібнюються ґрунтові домішки та рослинні рештки і крізь зазори між круглих поперечних прутків 5 залишають очисний пристрій. Однак обертання порожнього конуса 4 сприяє тому, що деяка частина вороху коренебульбоплодів знову відкидається до центру порожнього конуса 4 і в цілому, під дією власної ваги, рухається донизу і потрапляє на середню частину розподільника. Таким чином, частини вороху потрапляють на конічну поверхню, яка утворена і складається з пар гладких циліндричних вальців 11, завдяки тому, що осі цих вальців 11 встановлені зверху на верхньому диску 8 меншого діаметра і на нижньому диску 9 більшого діаметра. Завдяки тому, що розподільник вороху містить додатковий привідний вал 12, який проходить усередині основного вала 7 і на його кінці закріплене привідне зубчасте колесо 13, що входить у зачеплення з зубчастими колесами 14, які встановлені на верхніх кінцях гладких циліндричних вальців 11, то фактично конічна поверхня, що створена вальцями 11 в цілому обертається, завдяки привідному 5 83964 консольному вертикальному основному валу 7, але й самі вальця 11 примусово обертаються навколо власних осей. Наявність паразитних шестерень 15 забезпечує кожній парі гладких циліндричних вальців 11 зустрічно-обертальний рух, який сприяє тому, що вальця 11 примусово захоплюють рослинні рештки, кореневища, які знаходяться на поверхнях тіл коренебульбоплодів і примусово їх відривають і затягують усередину конічної поверхні, створеної вальцями 11. Захоплені рослинні рештки і кореневища подрібнюються гладкими циліндричними вальцями 11 і усередині конічної поверхні, створеної вальцями 11, падають донизу крізь отвори у нижньому диску 9. Тяги 10, що жорстко зв'язують верхній диск 8 меншого діаметра і нижній диск 9 більшого діаметра не заважають проходженню рослинних домішок і кореневищ донизу. Тіла коренебульбоплодів від поверхні, що створена гладкими циліндричними вальцями 11, знову відбиваються до внутрішньої поверхні порожнього конуса 4, ковзають по ній і з їх поверхонь зчищається налиплий ґрунт, оскільки їх рух донизу відбувається по круглим поперечним пруткам 5. Дрібні ґрунтові домішки також ефективно просіюються крізь зазори між круглими поперечними прутками 5. У нижній частині порожнього конуса 4 внутрішня поверхня вже має інший кут нахилу, що також буде сприяти ефективному очищенню бічних тіл коренебульбоплодів від налиплого ґрунту. Остаточно досягнувши нижнього вихідного отвору порожнього конуса 4 коренебульбоплоди і частина вороху, яка до того часу ще не відведена крізь зазори між прутками 5, потрапляють на полотно пальчастої очисної гірки 16. Завдяки тому, що в 6 переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 16, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 16 і виносяться через верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 17 і грузяться в бункер, або у транспортний засіб. Кутові швидкості обертальних рухів порожнього конуса 4, основного вала 7 і додаткового вала 12 повинні бути різними за величиною, що буде значно активізувати процес очищення бічних поверхонь коренебульбоплодів від налиплого ґрунту і значно розосереджувати по колах частини вороху коренебульбоплодів. Розміри і кількість зубів зубчастих коліс 13, 14 і 15 повинні бути такими, що забезпечать обертання гладких циліндричних вальців 11 з достатньою кутовою швидкістю, що гарантува тиме ефективне захоплення рослинних домішок і кореневищ. Вказане також стосується зазорів між парами гладких циліндричних вальців 11, які повинні бути невеликими, що забезпечить захоплення рослинних решток і кореневищ, що знаходяться на тілах коренебульбоплодів. Поверхнігладких циліндричних вальців 11 можуть бути прогумованими, що значно підвищить ефект захоплення рослинних решток і їх подрібнення. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. 7 Комп’ютерна в ерстка В. Клюкін 83964 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
