Пристрій для терморефлексотерапії

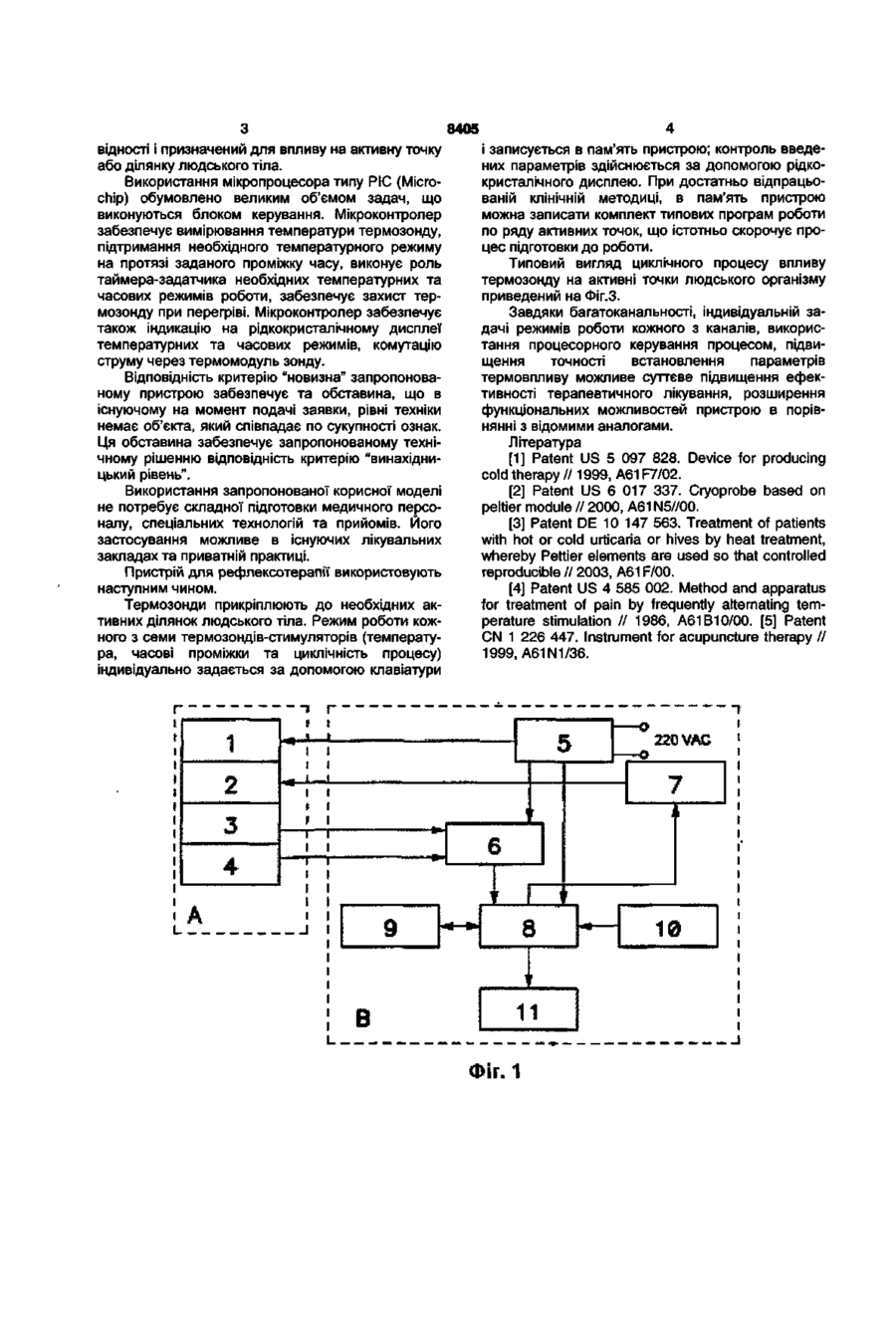

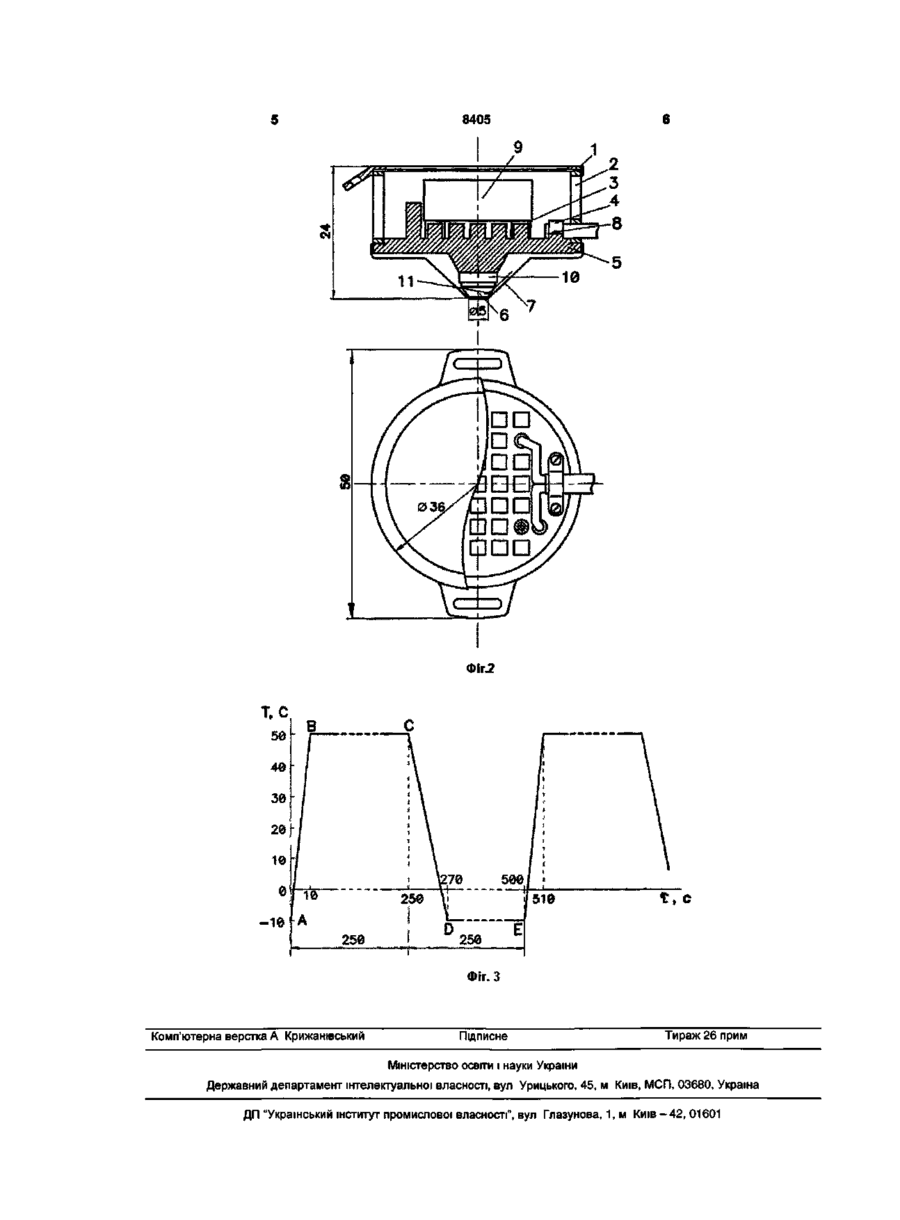

Пристрій для терморефлексотерапи, що включає термоелектричний мікрозонд та блок управління, який відрізняється тим, що пристрій включає сім незалежних термоелектричних мікрозондів та керованих каналів, мікропроцесорний регулятор температурних, з точністю ±0,2°С, та часових, з точністю ±0,1 с, режимів роботи в діапазоні температур - 1 0 — 50°С лодження-нагріву та спрощення роботи з пристроєм Вказане завдання досягається тим, що пристрій для терморефлексотерапи, що включає термоелектричний мікрозонд та блок управління, відрізняється тим, що з метою максимальної ефективності та розширення функціональних терапевтичних можливостей застосування включає сім незалежних термоелектричних мікрозондів та керованих каналів, мікропроцесорний регулятор із зовнішньою пам'яттю та можливістю введення з клавіатури температурних, з точністю ±0,2°С, та часових, з точністю ±0,1с, режимів роботи в діапазоні температур -10 - +50°С На Фіг 1 зображена структурно-функцюнальна схема одного каналу пристрою для рефлексотерапи А - термозонд, В блок керування, 1-вентилятор, 2 - термомодуль, З - датчик температури зонду, 4 - датчик авари, 5 блок живлення, 6 - вхідний підсилювач, 7 - генератор, 8 - мікроконтролер, 9 - зовнішня пам'ять, 10 клавіатура В конструкції пристрою для терморефлексотерапи використовуються термоелектричні модулі типу Аптек 98А, технічні характеристики яких для режиму максимальної холодопродуктивності складають І0Пт=1,5А, иОпт=1,8В, W = 2 , 7 B T На Фіг 2 представлена конструкція термоелектричних зондів-стимуляторів в конструкцію яких входять мікромодулі 10, радіатор 3, вентилятор 9, робоча контактна пластина - концентратор 6, на якій встановлено датчик температури 11 Керамічні пластини модуля покриті нікелем та золотом, що дозволяє припаяти до гарячої поверхні модуля повітряний радіатор 3, а до холодної - концентратор 6, виготовлений з матеріалу високої теплопро ю о 00 О) 8405 і записується в пам'ять пристрою; контроль введених параметрів здійснюється за допомогою рідкокристалічного дисплею. При достатньо відпрацьованій клінічній методиці, в пам'ять пристрою можна записати комплект типових програм роботи по ряду активних точок, що істотньо скорочує процес підготовки до роботи. Типовий вигляд циклічного процесу впливу термозонду на активні точки людського організму приведений на Фіг.З. Завдяки багатоканальності, індивідуальній задачі режимів роботи кожного з каналів, використання процесорного керування процесом, підвищення точності встановлення параметрів термовпливу можливе суттєве підвищення ефективності терапевтичного лікування, розширення функціональних можливостей пристрою в порівнянні з відомими аналогами. Література [1] Patent US 5 097 828. Device for producing cold therapy //1999, A61F7/02. [2] Patent US 6 017 337. Cryoprobe based on pettier module // 2000, A61N5//00. [3] Patent DE 10 147 563. Treatment of patients with hot or cold urticaria or hives by heat treatment, whereby Pettier elements are used so that controlled reproducible // 2003, A61F/00. [4] Patent US 4 585 002. Method and apparatus for treatment of pain by frequently alternating temperature stimulation // 1986, A61B10/00. [5] Patent CN 1 226 447. Instrument for acupuncture therapy // 1999, A61N1/36. БІДНОСТІ і призначений для впливу на активну точку або ділянку людського тіла. Використання мікропроцесора типу РІС (Microchip) обумовлено великим об'ємом задач, що виконуються блоком керування. Мікроконтролер забезпечує вимірювання температури термозонду, підтримання необхідного температурного режиму на протязі заданого проміжку часу, виконує роль таймера-задатчика необхідних температурних та часових режимів роботи, забезпечує захист термозонду при перегріві. Мікроконтролер забезпечує також індикацію на рідкокристалічному дисплеї температурних та часових режимів, комутацію струму через термомодуль зонду. Відповідність критерію "новизна" запропонованому пристрою забезпечує та обставина, що в існуючому на момент подачі заявки, рівні техніки немає об'єкта, який співпадає по сукупності ознак. Ця обставина забезпечує запропонованому технічному рішенню відповідність критерію "винахідницький рівень". Використання запропонованої корисної моделі не потребує складної підготовки медичного персоналу, спеціальних технологій та прийомів. Його застосування можливе в існуючих лікувальних закладах та приватній практиці. Пристрій для рефлексотерапії використовують наступним чином. Термозонди прикріплюють до необхідних активних ділянок людського тіла. Режим роботи кожного з семи термозондів-стимуляторів (температура, часові проміжки та циклічність процесу) індивідуально задається за допомогою клавіатури 220 VAC 2 •m 4 Щ В •» 8 11 10 8405 Фіг.2 Фіг. З Комп'ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
