Автономна фітосауна

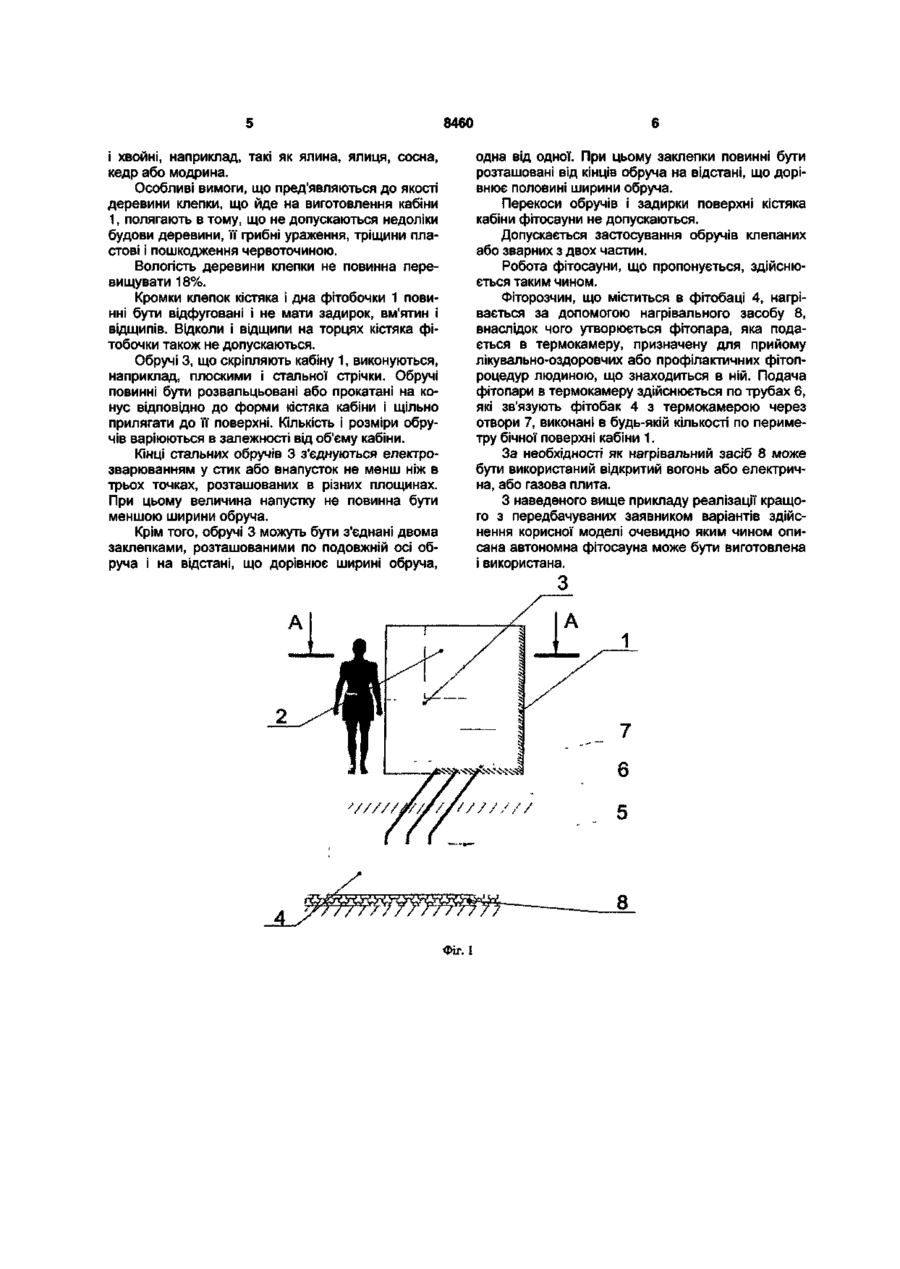

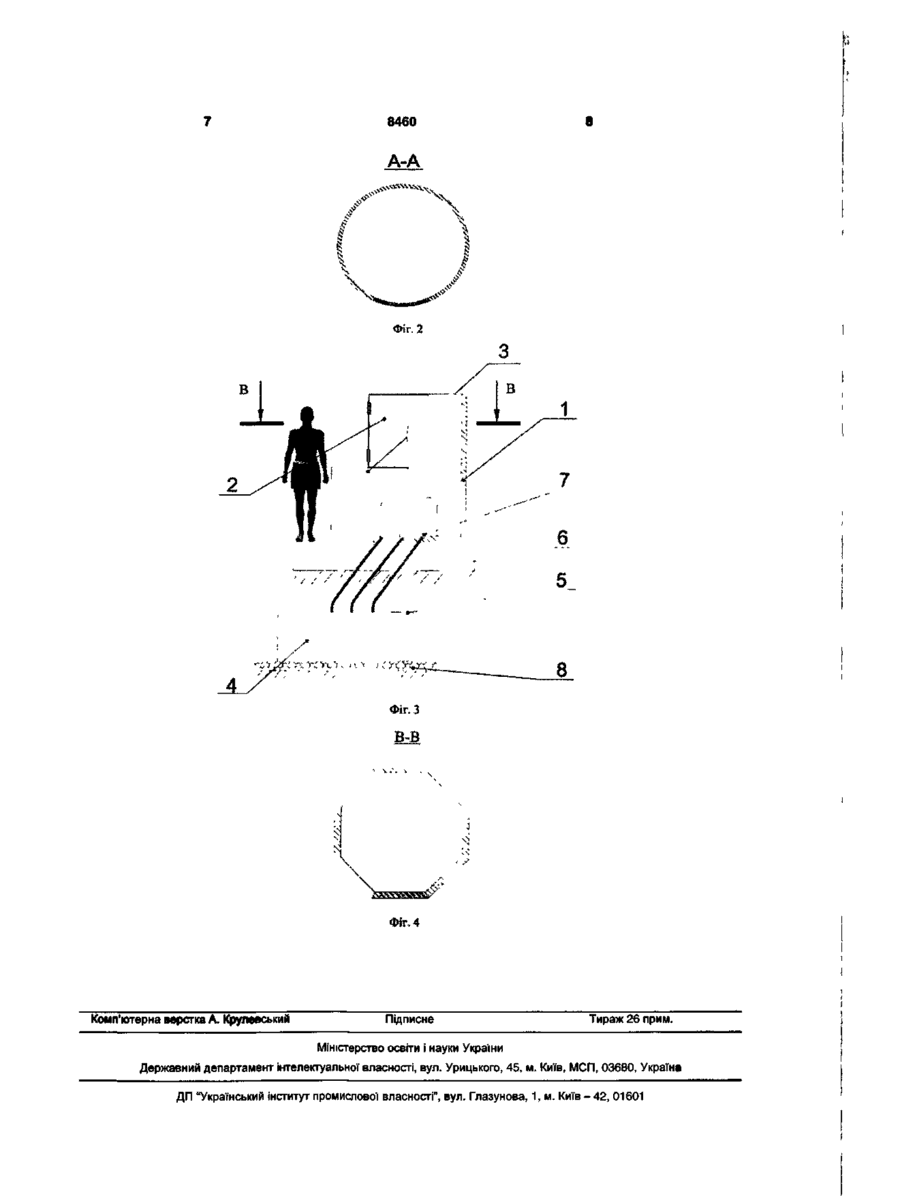

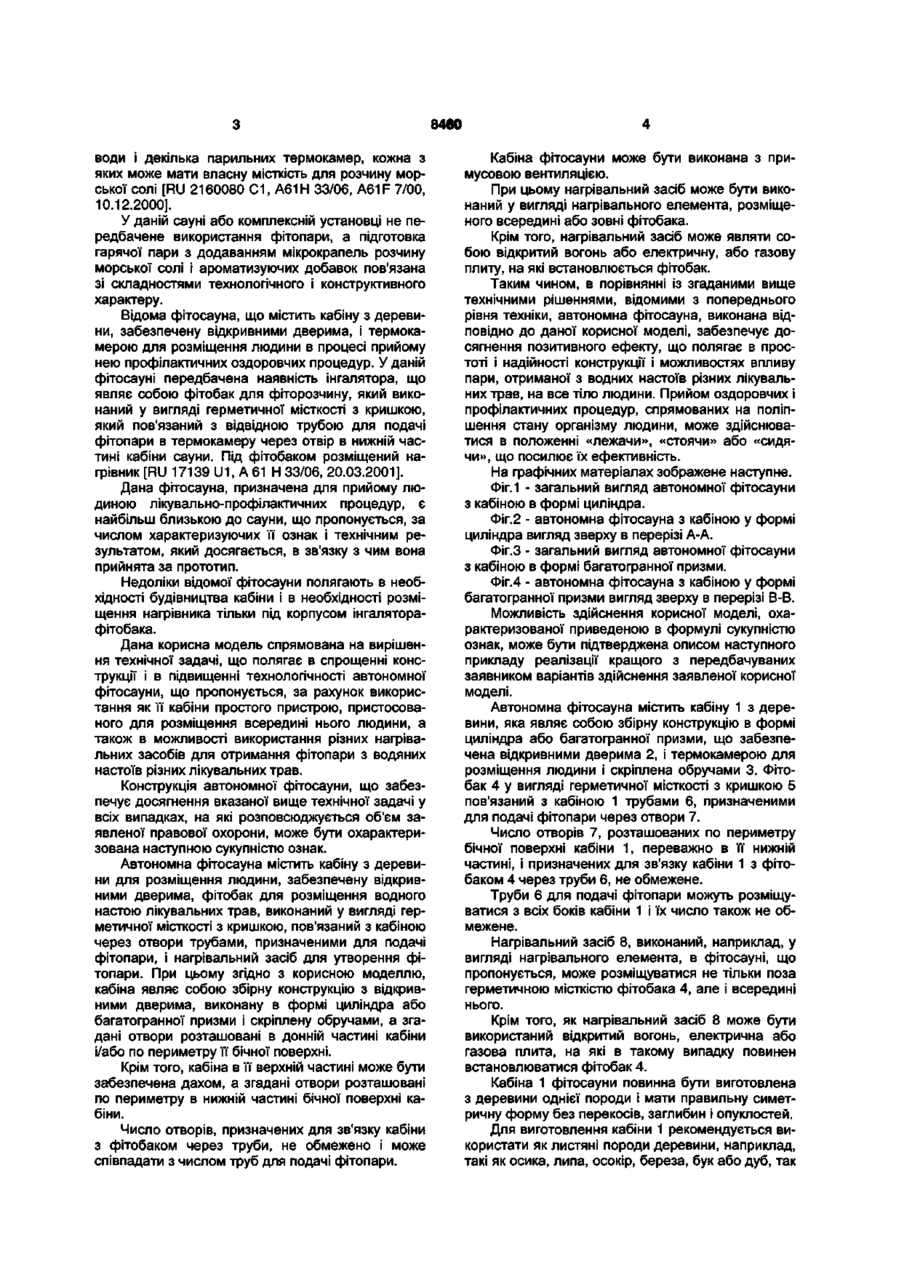

1. Автономна фітосауна, що містить кабіну з деревини для розміщення людини, забезпечену відкривними дверима, фітобак для розміщення водного настою лікувальних трав, виконаний у вигляді герметичної місткості з кришкою, зв'язаний з кабіною через отвори трубами, призначеними для подачі фітопари, і нагрівальний засіб для утворення фітопари, яка відрізняється тим, що кабіна являє собою збірну конструкцію з відкривними дверима, виконану в формі циліндра або багатогранної призми і скріплену обручами, а згадані отвори розташовані в донній частині кабіни і/або по периметру її бічної поверхні. 2. Автономна фітосауна за п. 1, яка відрізняється тим, що кабіна у верхній частині забезпечена дахом. 3. Автономна фітосауна за п. 1, яка відрізняється тим, що отвори розташовані по периметру в нижній частині бічної поверхні кабіни. 4. Автономна фітосауна за п. 1, яка відрізняється тим, що число отворів, призначених для зв'язку кабіни з фітобаком через труби, не обмежене і співпадає з числом труб для подачі фітопари. 5. Автономна фітосауна за п. 1, яка відрізняється тим, що кабіна виконана з примусовою вентиляцією. 6. Автономна фітосауна за будь-яким з пп. 1-5, яка відрізняється тим, що нагрівальний засіб виконаний у вигляді нагрівального елемента, розміщеного всередині або зовні фітобака. 7. Автономна фітосауна за будь-яким з пп. 1-5, яка відрізняється тим, що нагрівальний засіб являє собою відкритий вогонь або електричну, або газову плиту, на які встановлюється фітобак. со Корисна модель відноситься до галузі медицини, а саме до медичної техніки, і стосується особливостей виконання санітарнопрофілактичних пристроїв, таких як сауни, бані, парильні. Відома автономна міні-сауна, що містить кабіну, електрообігрівач, повітровід, розсіювач гарячого повітря і вентилятор. Кабіна сауни виконана збірною в формі багатогранної неправильної призми, має підлогу, стелю, дві основні суміжні вертикальні панелі, з'єднані під прямим кутом, і декілька додаткових вертикальних панелей, послідовно з'єднаних одна з іншою. Всі панелі, переважно, виконані з деревини, при цьому додаткові вертикальні панелі утворюють вхід в кабіну, багатогранна форма якої забезпечує раціональне використання кутової зони простору основного приміщення [RU 94039552 А1, А61 Н 33/06, 20.09.1996]. Недолік даної міні-сауни полягає в тому, що її кабіна відрізняється складністю виготовлення і збирання. Крім того, в ній не передбачене викори стання фітопари. Відома автономна міні-сауна, кабіна якої виконана з деревини, має форму шароподібного тіла, забезпечена вхідними дверми, вентилятором і внутрішніми панелями для розміщення в кабіні декількох чоловік. У нижній частині кабіни виконані отвори для подачі в неї гарячої пари за системою трубопроводу від джерела гарячої пари [US 4277855 А, А61Н 33/02, 14.07.1981]. Кабіна даної автономної міні-сауни має складну форму, в зв'язку з чим її виготовлення пов'язане з великими технологічними труднощами і матеріальними витратами. Відома сауна «Гарячий туман», в якій передбачене додання в потік гарячої пари мікрокрапель розчину морської солі в процесі нагрівання сауни, що сприяє відновленню фізичних сил людини після важких навантажень або занять спортом. Крім того, в даній сауні передбачене використання розчинів, ароматизованих різними добавками. Можливо виготовлення як компактних саун, так і установок, що мають спільний випарний котел для CD 00 8460 води і декілька парильних термокамер, кожна з яких може мати власну місткість для розчину морської солі [RU 2160080 С1, А61Н 33/06, A61F 7/00, 10.12.2000]. У даній сауні або комплексній установці не передбачене використання фітопари, а підготовка гарячої пари з додаванням мікрокрапель розчину морської солі і ароматизуючих добавок пов'язана зі складностями технологічного і конструктивного характеру. Відома фітосауна, що містить кабіну з деревини, забезпечену відкривними дверима, і термокамерою для розміщення людини в процесі прийому нею профілактичних оздоровчих процедур. У даній фітосауні передбачена наявність інгалятора, що являє собою фітобак для фіторозчину, який виконаний у вигляді герметичної місткості з кришкою, який пов'язаний з відвідною трубою для подачі фітопари в термокамеру через отвір в нижній частині кабіни сауни. Під фітобаком розміщений нагрівник [RU 17139 U1, А 61 Н 33/06, 20.03.2001]. Дана фітосауна, призначена для прийому людиною лікувально-профілактичних процедур, є найбільш близькою до сауни, що пропонується, за числом характеризуючих її ознак і технічним результатом, який досягається, в зв'язку з чим вона прийнятаза прототип. Недоліки відомої фітосауни полягають в необхідності будівництва кабіни і в необхідності розміщення нагрівника тільки під корпусом інгаляторафітобака. Дана корисна модель спрямована на вирішення технічної задачі, що полягає в спрощенні конструкції і в підвищенні технологічності автономної фітосауни, що пропонується, за рахунок використання як її кабіни простого пристрою, пристосованого для розміщення всередині нього людини, а також в можливості використання різних нагрівальних засобів для отримання фітопари з водяних настоїв різних лікувальних трав. Конструкція автономної фітосауни, що забезпечує досягнення вказаної вище технічної задачі у всіх випадках, на які розповсюджується об'єм заявленої правової охорони, може бути охарактеризована наступною сукупністю ознак. Автономна фітосауна містить кабіну з деревини для розміщення людини, забезпечену відкривними дверима, фітобак для розміщення водного настою лікувальних трав, виконаний у вигляді герметичної місткості з кришкою, пов'язаний з кабіною через отвори трубами, призначеними для подачі фітопари, і нагрівальний засіб для утворення фітопари. При цьому згідно з корисною моделлю, кабіна являє собою збірну конструкцію з відкривними дверима, виконану в формі циліндра або багатогранної призми і скріплену обручами, а згадані отвори розташовані в донній частині кабіни і/або по периметру її бічної поверхні. Крім того, кабіна в її верхній частині може бути забезпечена дахом, а згадані отвори розташовані по периметру в нижній частині бічної поверхні кабіни. Число отворів, призначених для зв'язку кабіни з фітобаком через труби, не обмежено і може співпадати з числом труб для подачі фітопари. Кабіна фітосауни може бути виконана з примусовою вентиляцією. При цьому нагрівальний засіб може бути виконаний у вигляді нагрівального елемента, розміщеного всередині або зовні фітобака. Крім того, нагрівальний засіб може являти собою відкритий вогонь або електричну, або газову плиту, на які встановлюється фітобак. Таким чином, в порівнянні із згаданими вище технічними рішеннями, відомими з попереднього рівня техніки, автономна фітосауна, виконана відповідно до даної корисної моделі, забезпечує досягнення позитивного ефекту, що полягає в простоті і надійності конструкції і можливостях впливу пари, отриманої з водних настоїв різних лікувальних трав, на все тіло людини. Прийом оздоровчих і профілактичних процедур, спрямованих на поліпшення стану організму людини, може здійснюватися в положенні «лежачи», «стоячи» або «сидячи», що посилює їх ефективність. На графічних матеріалах зображене наступне. Фіг.1 - загальний вигляд автономної фітосауни з кабіною в формі циліндра. Фіг.2 - автономна фітосауна з кабіною у формі циліндра вигляд зверху в перерізі А-А. Фіг.З - загальний вигляд автономної фітосауни з кабіною в формі багатогранної призми. Фіг.4 - автономна фітосауна з кабіною у формі багатогранної призми вигляд зверху в перерізі В-В. Можливість здійснення корисної моделі, охарактеризованої приведеною в формулі сукупністю ознак, може бути підтверджена описом наступного прикладу реалізації кращого з передбачуваних заявником варіантів здійснення заявленої корисної моделі. Автономна фітосауна містить кабіну 1 з деревини, яка являє собою збірну конструкцію в формі циліндра або багатогранної призми, що забезпечена відкривними дверима 2, і термокамерою для розміщення людини і скріплена обручами 3. Фітобак 4 у вигляді герметичної місткості з кришкою 5 пов'язаний з кабіною 1 трубами 6, призначеними для подачі фітопари через отвори 7. Число отворів 7, розташованих по периметру бічної поверхні кабіни 1, переважно в її нижній частині, і призначених для зв'язку кабіни 1 з фітобаком 4 через труби 6, не обмежене. Труби 6 для подачі фітопари можуть розміщуватися з всіх боків кабіни 1 і їх число також не обмежене. Нагрівальний засіб 8, виконаний, наприклад, у вигляді нагрівального елемента, в фітосауні, що пропонується, може розміщуватися не тільки поза герметичною місткістю фітобака 4, але і всередині нього. Крім того, як нагрівальний засіб 8 може бути використаний відкритий вогонь, електрична або газова плита, на які в такому випадку повинен встановлюватися фітобак 4. Кабіна 1 фітосауни повинна бути виготовлена з деревини однієї породи і мати правильну симетричну форму без перекосів, заглибин і опуклостей. Для виготовлення кабіни 1 рекомендується використати як листяні породи деревини, наприклад, такі як осика, липа, осокір, береза, бук або дуб, так 8460 одна від одної. При цьому заклепки повинні бути розташовані від кінців обруча на відстані, що дорівнює половині ширини обруча. Перекоси обручів і задирки поверхні кістяка кабіни фітосауни не допускаються. Допускається застосування обручів клепаних або зварних з двох частин. Робота фітосауни, що пропонується, здійснюється таким чином. Фіторозчин, що міститься в фітобаці 4, нагрівається за допомогою нагрівального засобу 8, внаслідок чого утворюється фітопара, яка подається в термокамеру, призначену для прийому лікувально-оздоровчих або профілактичних фітопроцедур людиною, що знаходиться в ній. Подача фітопари в термокамеру здійснюється по трубах 6, які зв'язують фітобак 4 з термокамерою через отвори 7, виконані в будь-якій кількості по периметру бічної поверхні кабіни 1. За необхідності як нагрівальний засіб 8 може бути використаний відкритий вогонь або електрична, або газова плита. З наведеного вище прикладу реалізації кращого з передбачуваних заявником варіантів здійснення корисної моделі очевидно яким чином описана автономна фітосауна може бути виготовлена і використана. і хвойні, наприклад, такі як ялина, ялиця, сосна, кедр або модрина. Особливі вимоги, що пред'являються до якості деревини клепки, що йде на виготовлення кабіни 1, полягають в тому, що не допускаються недоліки будови деревини, її грибні ураження, тріщини пластові і пошкодження червоточиною. Вологість деревини клепки не повинна перевищувати 18%. Кромки клепок кістяка і дна фітобочки 1 повинні бути відфуговані і не мати задирок, вм'ятин і відщипів. Відколи і відщипи на торцях кістяка фітобочки також не допускаються. Обручі 3, що скріпляють кабіну 1, виконуються, наприклад, плоскими і стальної стрічки. Обручі повинні бути розвальцьовані або прокатані на конус відповідно до форми кістяка кабіни і щільно прилягати до її поверхні. Кількість і розміри обручів варіюються в залежності від об'єму кабіни. Кінці стальних обручів 3 з'єднуються електрозварюванням у стик або внапусток не менш ніж в трьох точках, розташованих в різних площинах. При цьому величина напустку не повинна бути меншою ширини обруча. Крім того, обручі 3 можуть бути з'єднані двома заклепками, розташованими по подовжній осі обруча і на відстані, що дорівнює ширині обруча, З А Фіг. І 8460 A-A \ Фіг. 2 Фіг. З B-B Фіг, 4 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
