Голка в’язальної машини

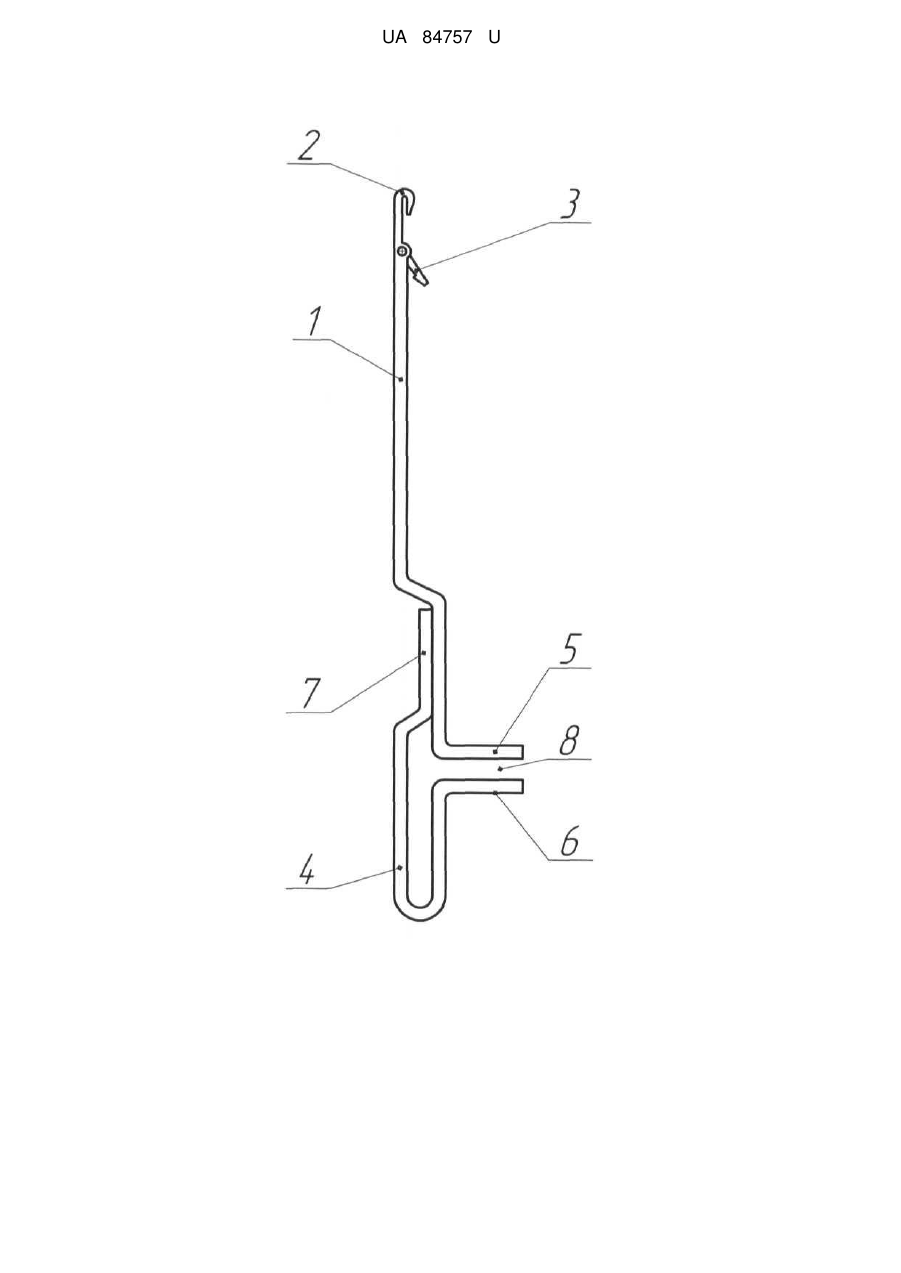

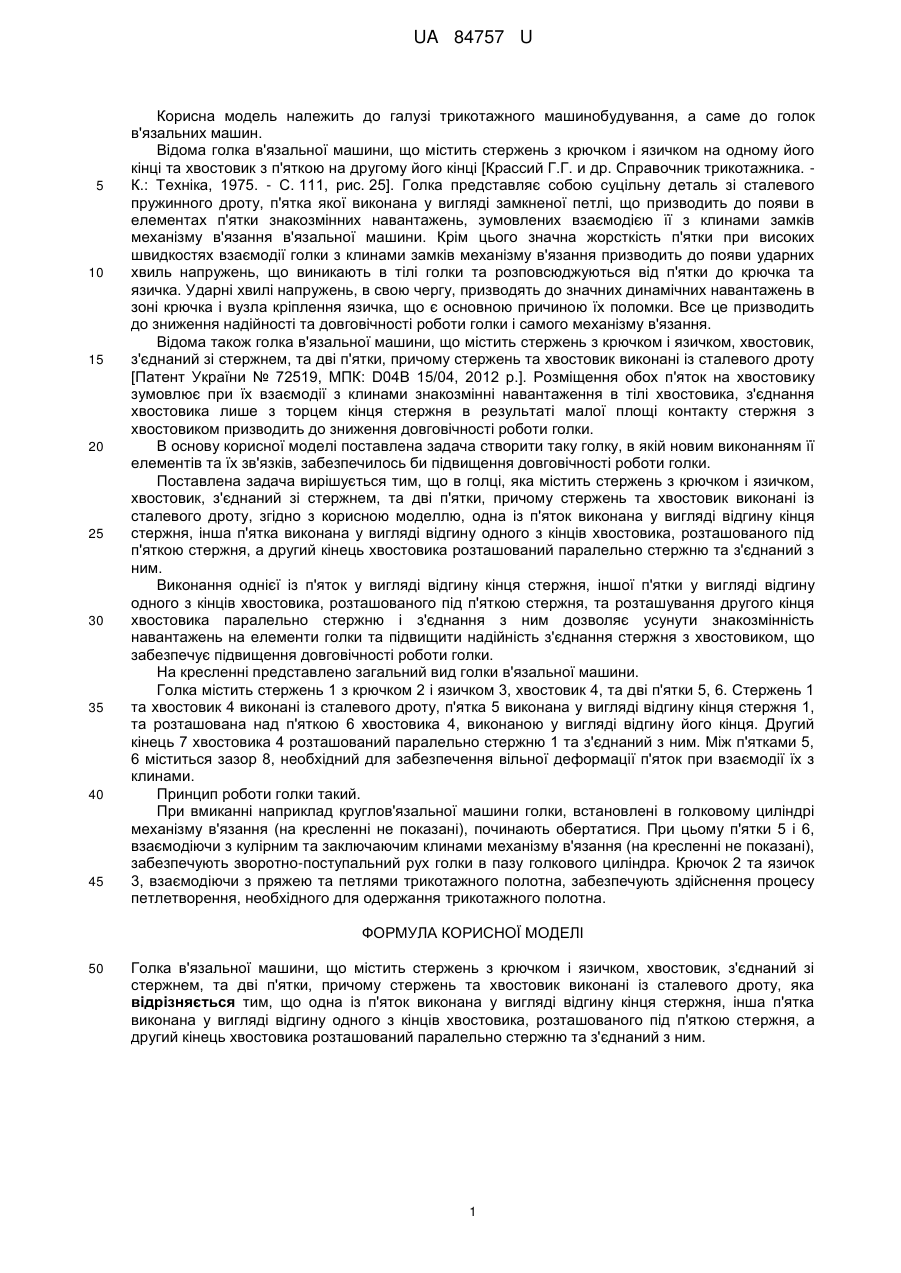

Реферат: UA 84757 U UA 84757 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці [Крассий Г.Г. и др. Справочник трикотажника. К.: Техніка, 1975. - С. 111, рис. 25]. Голка представляє собою суцільну деталь зі сталевого пружинного дроту, п'ятка якої виконана у вигляді замкненої петлі, що призводить до появи в елементах п'ятки знакозмінних навантажень, зумовлених взаємодією її з клинами замків механізму в'язання в'язальної машини. Крім цього значна жорсткість п'ятки при високих швидкостях взаємодії голки з клинами замків механізму в'язання призводить до появи ударних хвиль напружень, що виникають в тілі голки та розповсюджуються від п'ятки до крючка та язичка. Ударні хвилі напружень, в свою чергу, призводять до значних динамічних навантажень в зоні крючка і вузла кріплення язичка, що є основною причиною їх поломки. Все це призводить до зниження надійності та довговічності роботи голки і самого механізму в'язання. Відома також голка в'язальної машини, що містить стержень з крючком і язичком, хвостовик, з'єднаний зі стержнем, та дві п'ятки, причому стержень та хвостовик виконані із сталевого дроту [Патент України № 72519, МПК: D04В 15/04, 2012 p.]. Розміщення обох п'яток на хвостовику зумовлює при їх взаємодії з клинами знакозмінні навантаження в тілі хвостовика, з'єднання хвостовика лише з торцем кінця стержня в результаті малої площі контакту стержня з хвостовиком призводить до зниження довговічності роботи голки. В основу корисної моделі поставлена задача створити таку голку, в якій новим виконанням її елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що в голці, яка містить стержень з крючком і язичком, хвостовик, з'єднаний зі стержнем, та дві п'ятки, причому стержень та хвостовик виконані із сталевого дроту, згідно з корисною моделлю, одна із п'яток виконана у вигляді відгину кінця стержня, інша п'ятка виконана у вигляді відгину одного з кінців хвостовика, розташованого під п'яткою стержня, а другий кінець хвостовика розташований паралельно стержню та з'єднаний з ним. Виконання однієї із п'яток у вигляді відгину кінця стержня, іншої п'ятки у вигляді відгину одного з кінців хвостовика, розташованого під п'яткою стержня, та розташування другого кінця хвостовика паралельно стержню і з'єднання з ним дозволяє усунути знакозмінність навантажень на елементи голки та підвищити надійність з'єднання стержня з хвостовиком, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3, хвостовик 4, та дві п'ятки 5, 6. Стержень 1 та хвостовик 4 виконані із сталевого дроту, п'ятка 5 виконана у вигляді відгину кінця стержня 1, та розташована над п'яткою 6 хвостовика 4, виконаною у вигляді відгину його кінця. Другий кінець 7 хвостовика 4 розташований паралельно стержню 1 та з'єднаний з ним. Між п'ятками 5, 6 міститься зазор 8, необхідний для забезпечення вільної деформації п'яток при взаємодії їх з клинами. Принцип роботи голки такий. При вмиканні наприклад круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятки 5 і 6, взаємодіючи з кулірним та заключаючим клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна, забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Голка в'язальної машини, що містить стержень з крючком і язичком, хвостовик, з'єднаний зі стержнем, та дві п'ятки, причому стержень та хвостовик виконані із сталевого дроту, яка відрізняється тим, що одна із п'яток виконана у вигляді відгину кінця стержня, інша п'ятка виконана у вигляді відгину одного з кінців хвостовика, розташованого під п'яткою стержня, а другий кінець хвостовика розташований паралельно стержню та з'єднаний з ним. 1 UA 84757 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
