Голка в’язальної машини

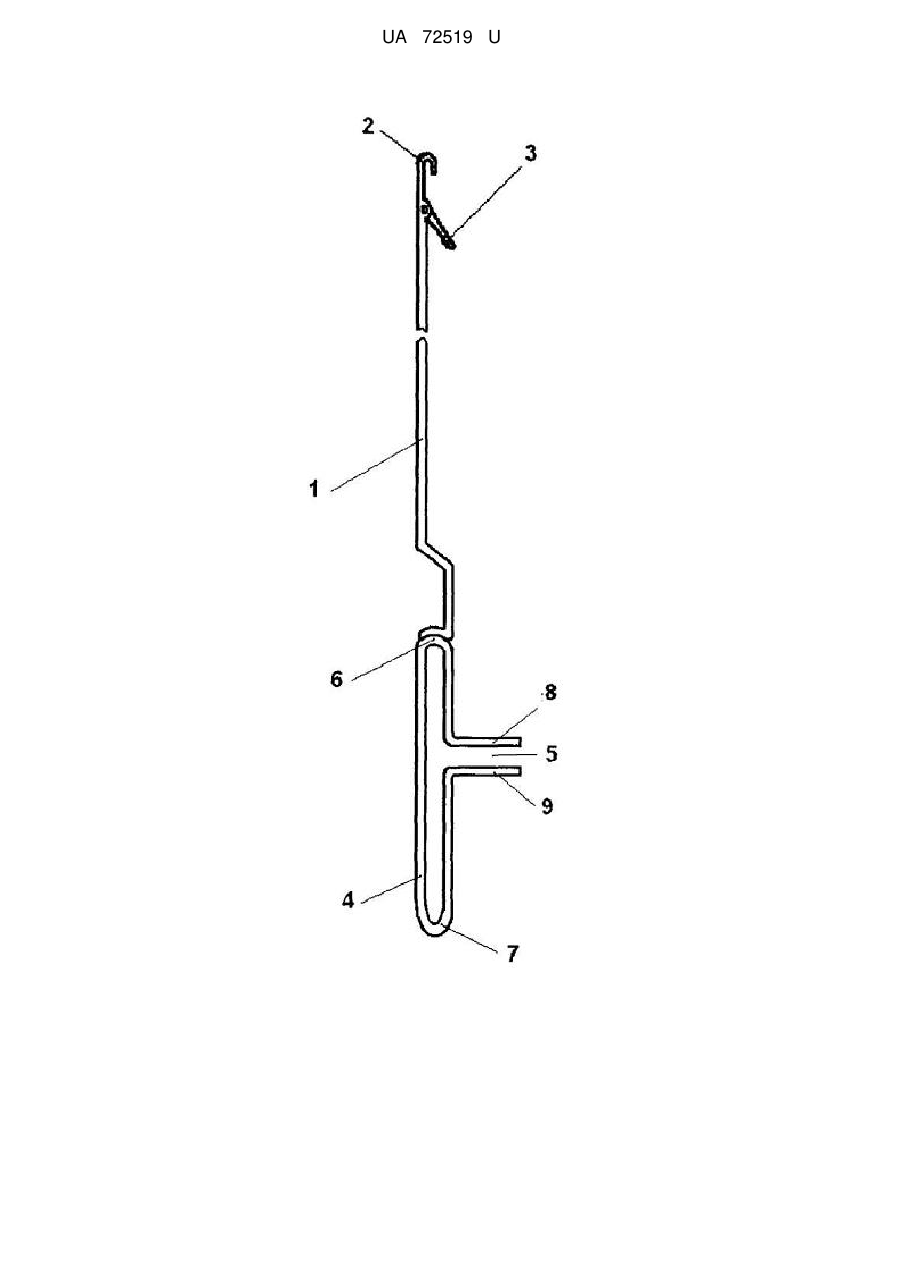

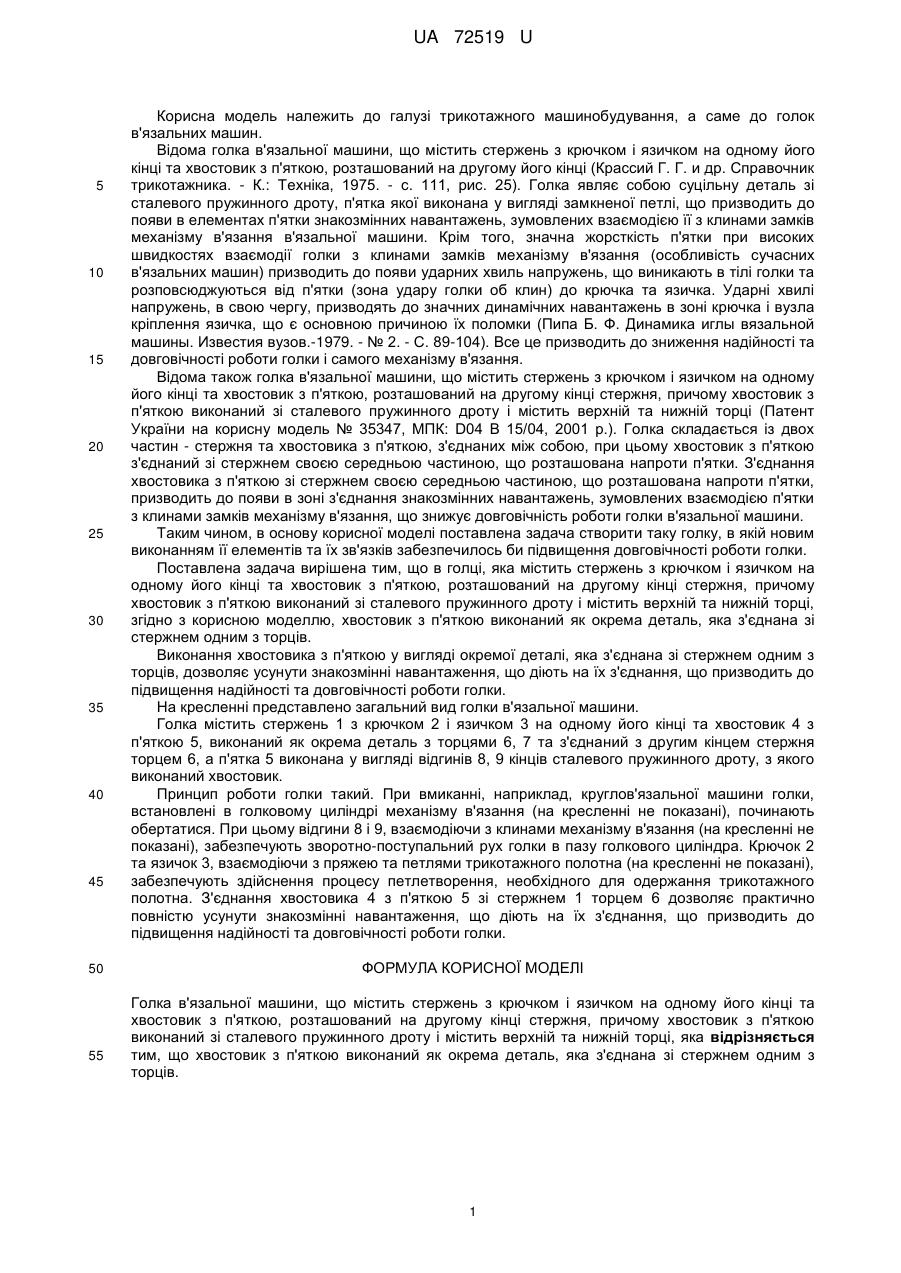

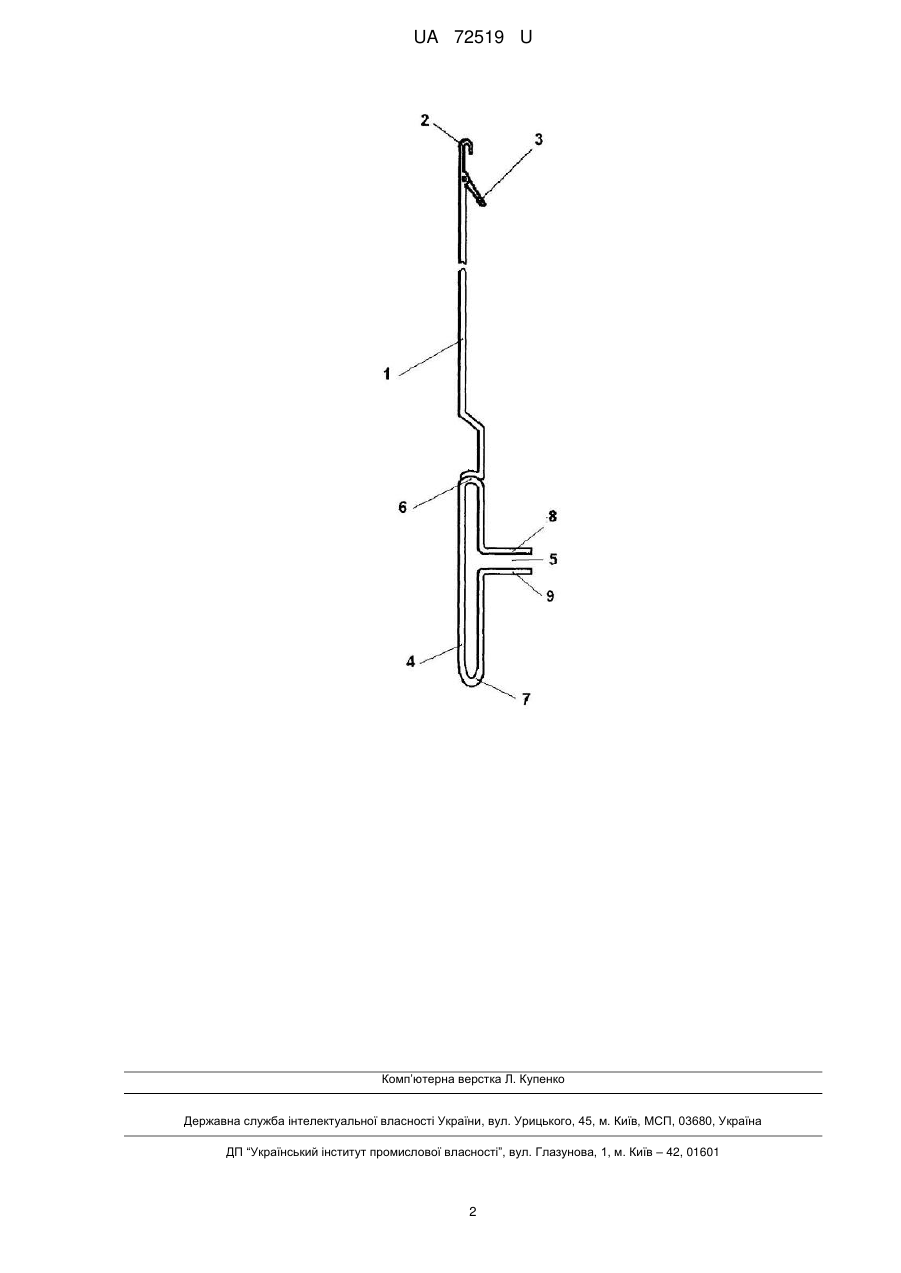

Реферат: UA 72519 U UA 72519 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, розташований на другому його кінці (Крассий Г. Г. и др. Справочник трикотажника. - К.: Техніка, 1975. - с. 111, рис. 25). Голка являє собою суцільну деталь зі сталевого пружинного дроту, п'ятка якої виконана у вигляді замкненої петлі, що призводить до появи в елементах п'ятки знакозмінних навантажень, зумовлених взаємодією її з клинами замків механізму в'язання в'язальної машини. Крім того, значна жорсткість п'ятки при високих швидкостях взаємодії голки з клинами замків механізму в'язання (особливість сучасних в'язальних машин) призводить до появи ударних хвиль напружень, що виникають в тілі голки та розповсюджуються від п'ятки (зона удару голки об клин) до крючка та язичка. Ударні хвилі напружень, в свою чергу, призводять до значних динамічних навантажень в зоні крючка і вузла кріплення язичка, що є основною причиною їх поломки (Пипа Б. Ф. Динамика иглы вязальной машины. Известия вузов.-1979. - № 2. - С. 89-104). Все це призводить до зниження надійності та довговічності роботи голки і самого механізму в'язання. Відома також голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, розташований на другому кінці стержня, причому хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці (Патент України на корисну модель № 35347, МПК: D04 В 15/04, 2001 p.). Голка складається із двох частин - стержня та хвостовика з п'яткою, з'єднаних між собою, при цьому хвостовик з п'яткою з'єднаний зі стержнем своєю середньою частиною, що розташована напроти п'ятки. З'єднання хвостовика з п'яткою зі стержнем своєю середньою частиною, що розташована напроти п'ятки, призводить до появи в зоні з'єднання знакозмінних навантажень, зумовлених взаємодією п'ятки з клинами замків механізму в'язання, що знижує довговічність роботи голки в'язальної машини. Таким чином, в основу корисної моделі поставлена задача створити таку голку, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці, яка містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, розташований на другому кінці стержня, причому хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці, згідно з корисною моделлю, хвостовик з п'яткою виконаний як окрема деталь, яка з'єднана зі стержнем одним з торців. Виконання хвостовика з п'яткою у вигляді окремої деталі, яка з'єднана зі стержнем одним з торців, дозволяє усунути знакозмінні навантаження, що діють на їх з'єднання, що призводить до підвищення надійності та довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з п'яткою 5, виконаний як окрема деталь з торцями 6, 7 та з'єднаний з другим кінцем стержня торцем 6, а п'ятка 5 виконана у вигляді відгинів 8, 9 кінців сталевого пружинного дроту, з якого виконаний хвостовик. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому відгини 8 і 9, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. З'єднання хвостовика 4 з п'яткою 5 зі стержнем 1 торцем 6 дозволяє практично повністю усунути знакозмінні навантаження, що діють на їх з'єднання, що призводить до підвищення надійності та довговічності роботи голки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою, розташований на другому кінці стержня, причому хвостовик з п'яткою виконаний зі сталевого пружинного дроту і містить верхній та нижній торці, яка відрізняється тим, що хвостовик з п'яткою виконаний як окрема деталь, яка з'єднана зі стержнем одним з торців. 1 UA 72519 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
