Механізм в’язання круглов’язальної машини

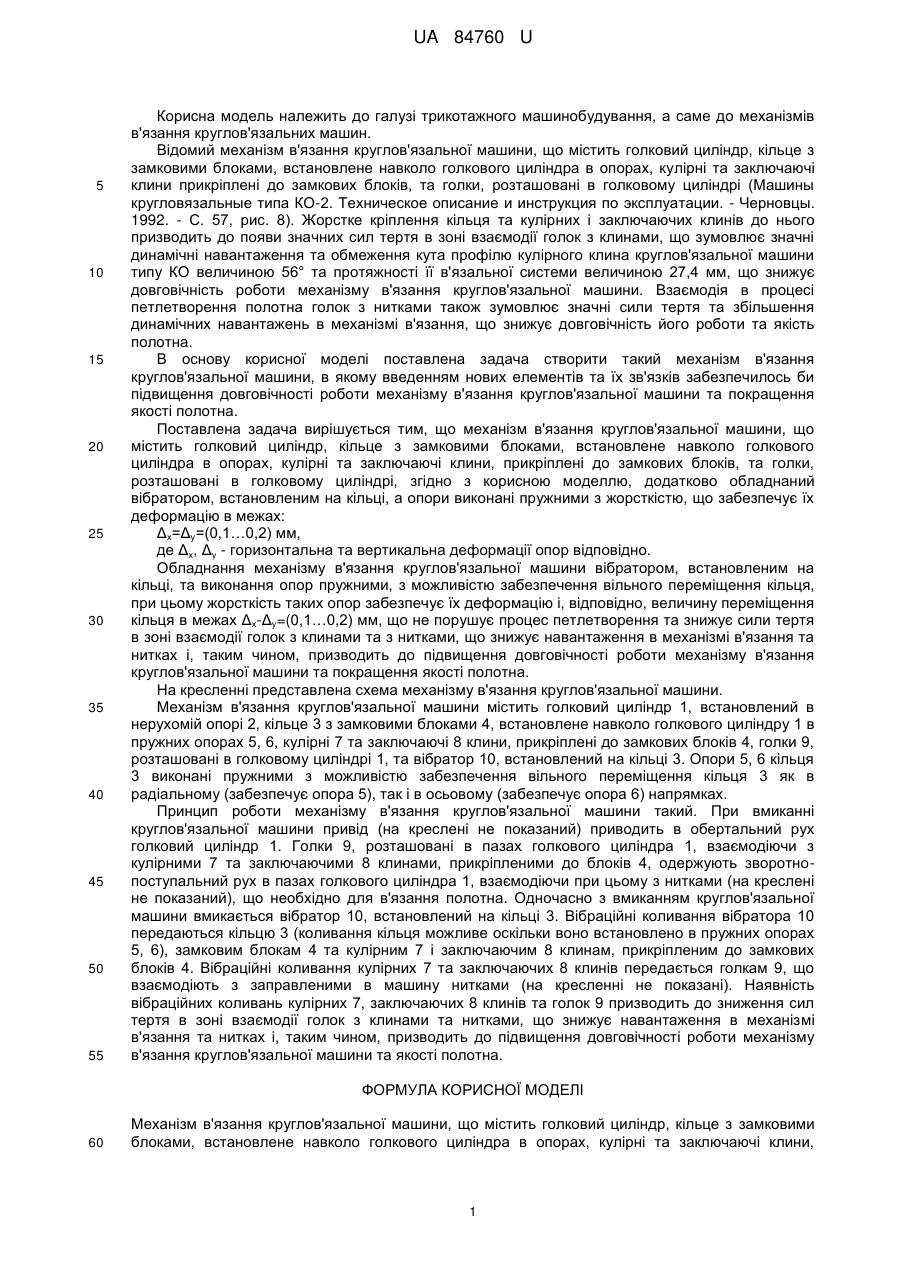

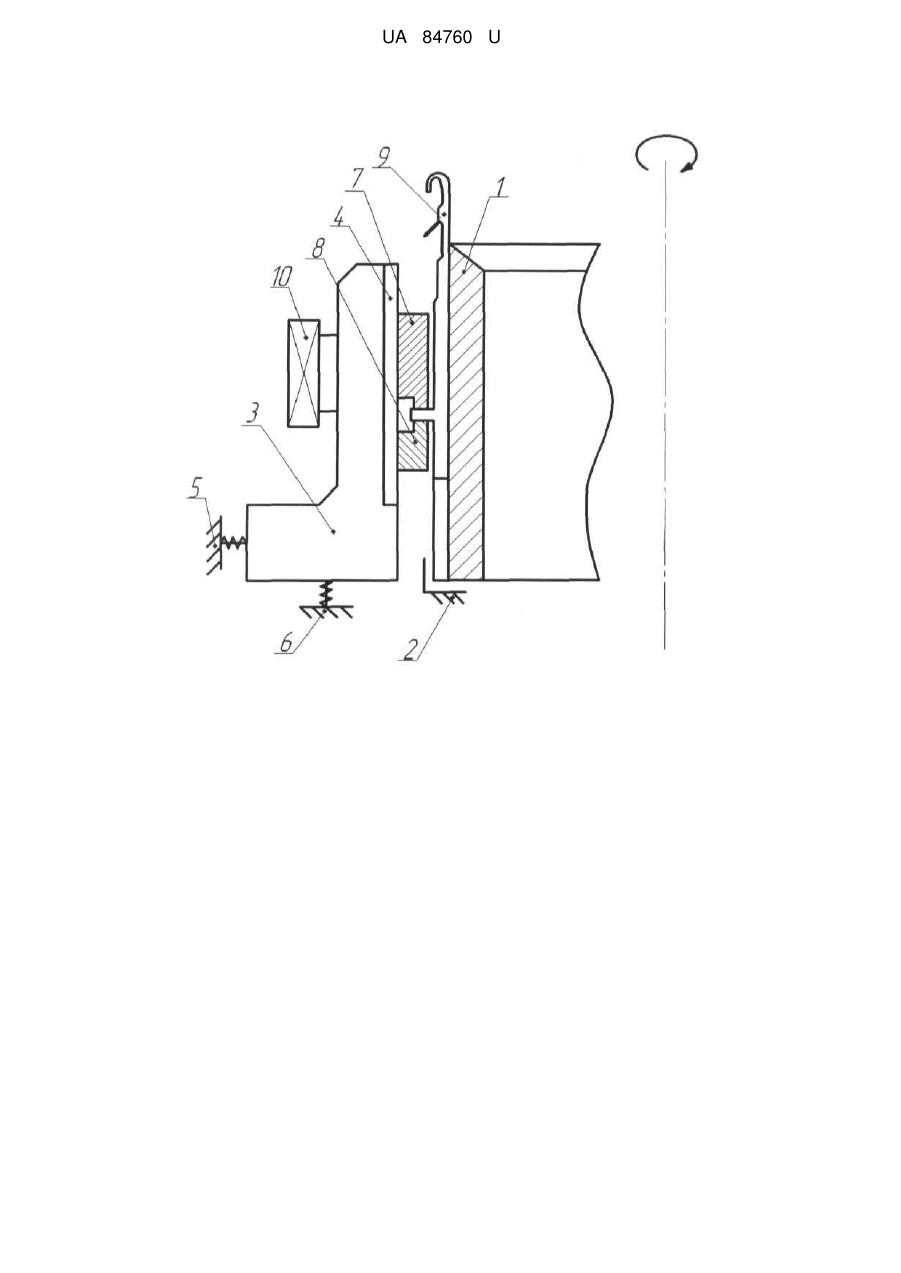

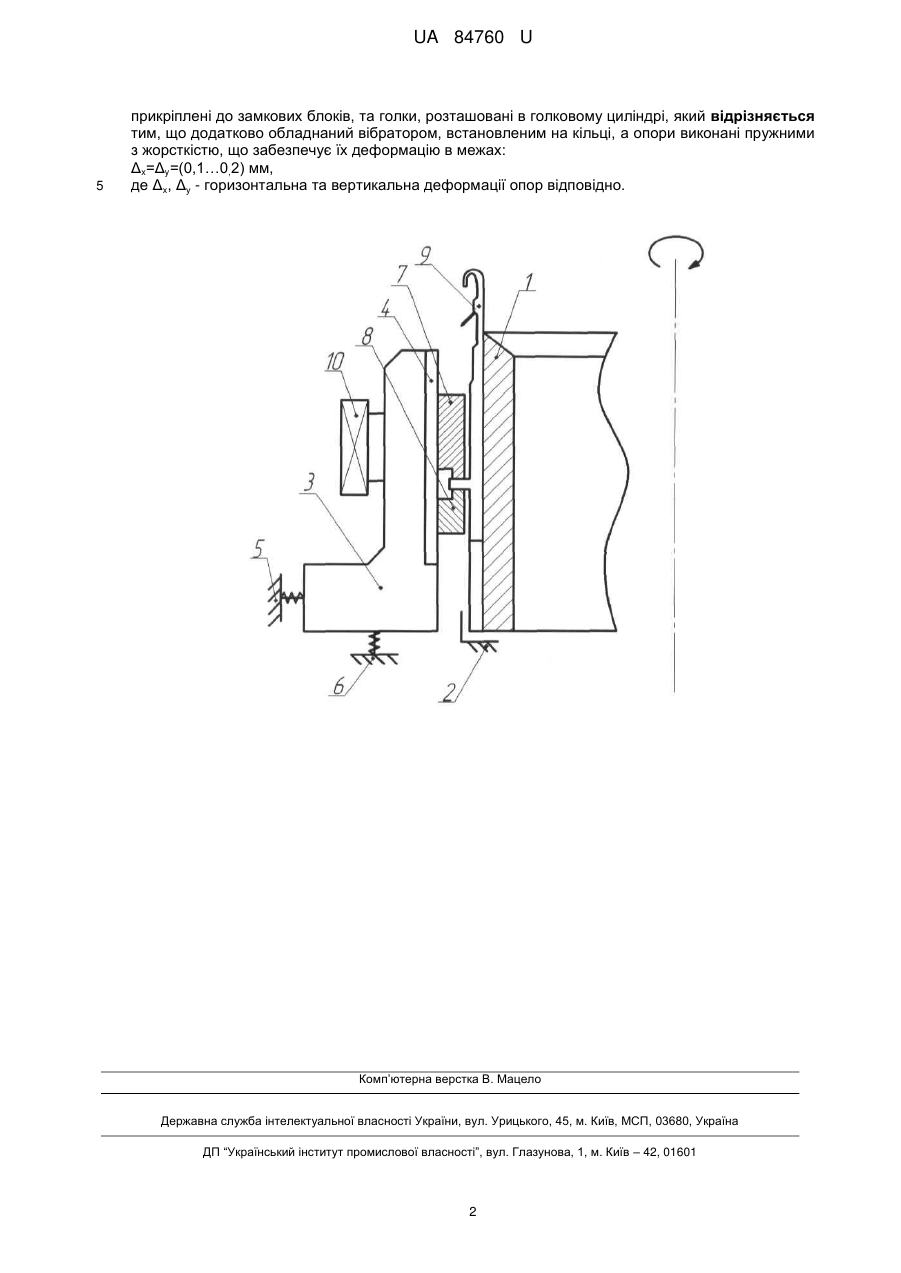

Реферат: UA 84760 U UA 84760 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до механізмів в'язання круглов'язальних машин. Відомий механізм в'язання круглов'язальної машини, що містить голковий циліндр, кільце з замковими блоками, встановлене навколо голкового циліндра в опорах, кулірні та заключаючі клини прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы. 1992. - С. 57, рис. 8). Жорстке кріплення кільця та кулірних і заключаючих клинів до нього призводить до появи значних сил тертя в зоні взаємодії голок з клинами, що зумовлює значні динамічні навантаження та обмеження кута профілю кулірного клина круглов'язальної машини типу КО величиною 56° та протяжності її в'язальної системи величиною 27,4 мм, що знижує довговічність роботи механізму в'язання круглов'язальної машини. Взаємодія в процесі петлетворення полотна голок з нитками також зумовлює значні сили тертя та збільшення динамічних навантажень в механізмі в'язання, що знижує довговічність його роботи та якість полотна. В основу корисної моделі поставлена задача створити такий механізм в'язання круглов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму в'язання круглов'язальної машини та покращення якості полотна. Поставлена задача вирішується тим, що механізм в'язання круглов'язальної машини, що містить голковий циліндр, кільце з замковими блоками, встановлене навколо голкового циліндра в опорах, кулірні та заключаючі клини, прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі, згідно з корисною моделлю, додатково обладнаний вібратором, встановленим на кільці, а опори виконані пружними з жорсткістю, що забезпечує їх деформацію в межах: Δх=Δу=(0,1…0,2) мм, де Δх, Δу - горизонтальна та вертикальна деформації опор відповідно. Обладнання механізму в'язання круглов'язальної машини вібратором, встановленим на кільці, та виконання опор пружними, з можливістю забезпечення вільного переміщення кільця, при цьому жорсткість таких опор забезпечує їх деформацію і, відповідно, величину переміщення кільця в межах Δх-Δу=(0,1…0,2) мм, що не порушує процес петлетворення та знижує сили тертя в зоні взаємодії голок з клинами та з нитками, що знижує навантаження в механізмі в'язання та нитках і, таким чином, призводить до підвищення довговічності роботи механізму в'язання круглов'язальної машини та покращення якості полотна. На кресленні представлена схема механізму в'язання круглов'язальної машини. Механізм в'язання круглов'язальної машини містить голковий циліндр 1, встановлений в нерухомій опорі 2, кільце 3 з замковими блоками 4, встановлене навколо голкового циліндру 1 в пружних опорах 5, 6, кулірні 7 та заключаючі 8 клини, прикріплені до замкових блоків 4, голки 9, розташовані в голковому циліндрі 1, та вібратор 10, встановлений на кільці 3. Опори 5, 6 кільця 3 виконані пружними з можливістю забезпечення вільного переміщення кільця 3 як в радіальному (забезпечує опора 5), так і в осьовому (забезпечує опора 6) напрямках. Принцип роботи механізму в'язання круглов'язальної машини такий. При вмиканні круглов'язальної машини привід (на креслені не показаний) приводить в обертальний рух голковий циліндр 1. Голки 9, розташовані в пазах голкового циліндра 1, взаємодіючи з кулірними 7 та заключаючими 8 клинами, прикріпленими до блоків 4, одержують зворотнопоступальний рух в пазах голкового циліндра 1, взаємодіючи при цьому з нитками (на креслені не показаний), що необхідно для в'язання полотна. Одночасно з вмиканням круглов'язальної машини вмикається вібратор 10, встановлений на кільці 3. Вібраційні коливання вібратора 10 передаються кільцю 3 (коливання кільця можливе оскільки воно встановлено в пружних опорах 5, 6), замковим блокам 4 та кулірним 7 і заключаючим 8 клинам, прикріпленим до замкових блоків 4. Вібраційні коливання кулірних 7 та заключаючих 8 клинів передається голкам 9, що взаємодіють з заправленими в машину нитками (на кресленні не показані). Наявність вібраційних коливань кулірних 7, заключаючих 8 клинів та голок 9 призводить до зниження сил тертя в зоні взаємодії голок з клинами та нитками, що знижує навантаження в механізмі в'язання та нитках і, таким чином, призводить до підвищення довговічності роботи механізму в'язання круглов'язальної машини та якості полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Механізм в'язання круглов'язальної машини, що містить голковий циліндр, кільце з замковими блоками, встановлене навколо голкового циліндра в опорах, кулірні та заключаючі клини, 1 UA 84760 U 5 прикріплені до замкових блоків, та голки, розташовані в голковому циліндрі, який відрізняється тим, що додатково обладнаний вібратором, встановленим на кільці, а опори виконані пружними з жорсткістю, що забезпечує їх деформацію в межах: Δx=Δy=(0,1…0,2) мм, де Δx, Δу - горизонтальна та вертикальна деформації опор відповідно. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
