Гірнича машина

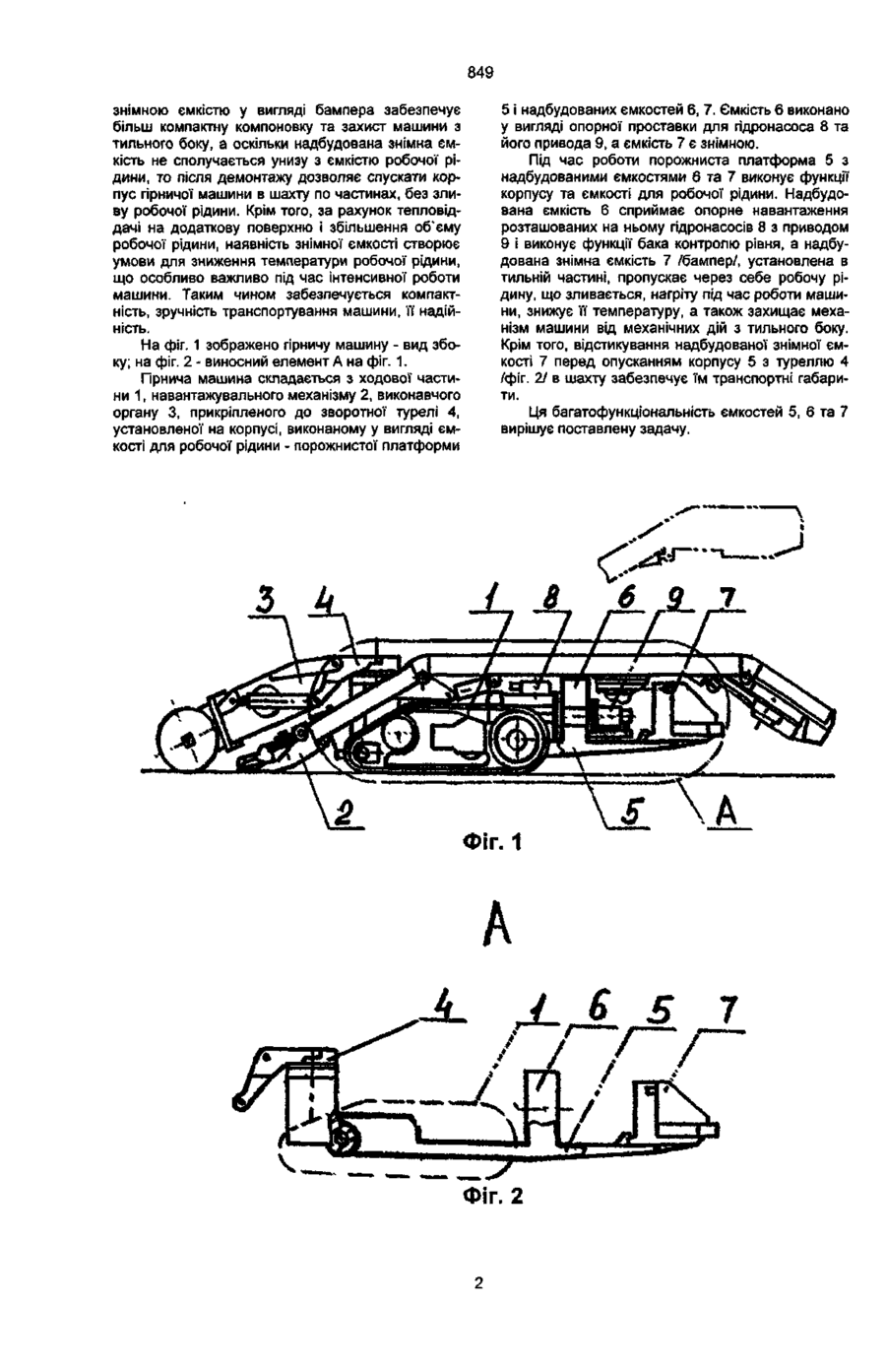

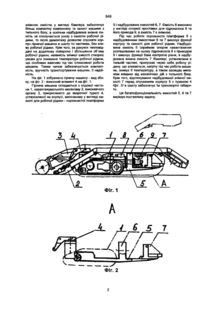

1. Гірнича машина, що містить корпус у вигляді ємності для робочої рідини, до якого прикріплені ходова частина, навантажувальний механізм, виконавчий орган, гідронасос та його привід, яка відрізняється тим, що корпус виконано у вигляді порожнистої платформи та надбудованих ємкостей для робочої рідини, одну з яких виконано у вигляді опорної проставки між насосом та його приводом, а другу - бампера. 2. Гірнича машина за п. 1, яка відрізняється тим, що, принаймні, одну з надбудованих ємностей виконано знімною і прикріплено в хвостовій частині машини. Корисна модель стосується гірничої справи і може бути використана в гірничій промисловості. Найбільш близькою за технічною суттю машиною є комбайн 4ПУ, описаний у книзі "Проходческие комбайны" М., "Недра"1, 1974,304 с. Авторы: Я.И. Базер; В.И Крутилин; Ю.Л Соколов, на с. 8096; що включає ходовий та навантажувальний механізми, виконавчий орган, прикріплені до корпусу з поворотною туреллю, внутрішня порожнина якого використана як ємкість для робочої рідини і має форму розділеного паралелепіпеда з установленим на ньому гідронасосом та приводом. Однак, комбайн має великі габарити, тому що корпус, де ємкість для робочої рідини виконано у вигляді розділеного паралелепіпеда, займає багато місця в загальному об'ємі комбайна і не дозволяє раціонально розмістити його основні елементи. Габарит комбайна міг би бути меншим, якщо ємкість для робочої рідини, яка є частиною корпусу, була б достатньо пристосована до установленого на комбайні обладнання, тобто повніше використовувався простір між скребковим конвейєром та редуктором гусеничного ходу, частину якого займає гідронасос. Крім того, гідронасос, установлений на приводі ходової частини, функціонально не пов'язаний з нею, а має тількі механічний зв'язок, що ускладнює конструкцію привода ходової частини і не сприяє здійсненню функціональних зв'язків насоса з ємкістю робочої рідиВиоснову корисної моделі поставлено задачу, створення такої гірничої машини, в якій за рахунок виконання ємкості для робочої рідини у вигляді ві докремлених частин і розміщення їх між елементами машини у вигляді порожнистої платформи з надбудованими ємкостями, які утворюють додаткові опорні поверхні - установочні для обладнання, забезпечують більш компактну, раціональну компоновку зі зменшенням габаритів, поліпшенням маневреності та транспортабельності гірничої машини. Поставлена задача вирішується таким чином В гірничій машині, що включає корпус у вигляді ємкості для робочої рідини з ходовою частиною, гідронасосом та приводом, навантажувальний механізм, виконавчий орган, згідно з корисною моделлю, корпус має порожнисту платформу з надбудованими ємкостями, одну з яких виконано у вигляді опорної проставки для кріплення на ній насоса та двигуна, що дав змогу здійснити сполучення всмоктувального патрубка насоса з ємкістю робочої рідини по найкоротшому шляху, накопичувати робочу рідину в процесі роботи гідроприводів і робити дозаправку, використовувати корпус як бак контролю рівня з розташуванням на ньому відповідно апаратури та приводів, а також насоса та його привода. Наявність надбудованої ємкості, що забезпечує таке розташування функціонально пов'язаних елементів, не тільки сприяє зручності здійснення зв'язків між ними, але і внаслідок більш повно використаного простору, який вони займають, зменшує габарити гірничої машини, підвищує її маневреність в стислих умовах гірничої виробки та продуктивність. Виконання гірничої машини з надбудованою 00 о> 849 знімною ємкістю у вигляді бампера забезпечує більш компактну компоновку та захист машини з тильного боку, а оскільки надбудована знімна ємкість не сполучається унизу з ємкістю робочої рідини, то після демонтажу дозволяє спускати корпус гірничої машини в шахту по частинах, без зливу робочої рідини. Крім того, за рахунок тепловіддачі на додаткову поверхню і збільшення об'єму робочої рідини, наявність знімної ємкості створює умови для зниження температури робочої рідини, що особливо важливо під час інтенсивної роботи машини. Таким чином забезпечується компактність, зручність транспортування машини, її надійність. На фіг. 1 зображено гірничу машину - вид збоку; на фіг. 2 - виносний елемент А на фіг. 1. Гірнича машина складається з ходової частини 1, навантажувального механізму 2, виконавчого органу 3, прикріпленого до зворотної турелі 4, установленої на корпусі, виконаному у вигляді ємкості для робочої рідини - порожнистої платформи 5 і надбудованих ємкостей 6, 7. Ємкість 6 виконано у вигляді опорної проставки для гідронасоса 8 та його привода 9, а ємкість 7 є знімною. Під час роботи порожниста платформа 5 з надбудованими ємкостями 6 та 7 виконує функції корпусу та ємкості для робочої рідини. Надбудована ємкість 6 сприймає опорне навантаження розташованих на ньому гідронасосів 8 з приводом 9 і виконує функції бака контролю рівня, а надбудована знімна ємкість 7 /бампер/, установлена в тильній частині, пропускає через себе робочу рідину, що зливається, нагріту під час роботи машини, знижує її температуру, а також захищає механізм машини від механічних дій з тильного боку. Крім того, відстикування надбудованої знімної ємкості 7 перед опусканням корпусу 5 з туреллю 4 /фіг. 2/ в шахту забезпечує їм транспортні габарити. Ця багатофункціональність ємкостей 5, 6 та 7 вирішує поставлену задачу. ФІГ. 1 А -і- JL± Фіг. 2 5 7 849 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку {
