Пристрій моделювання меж стійкості дизеля

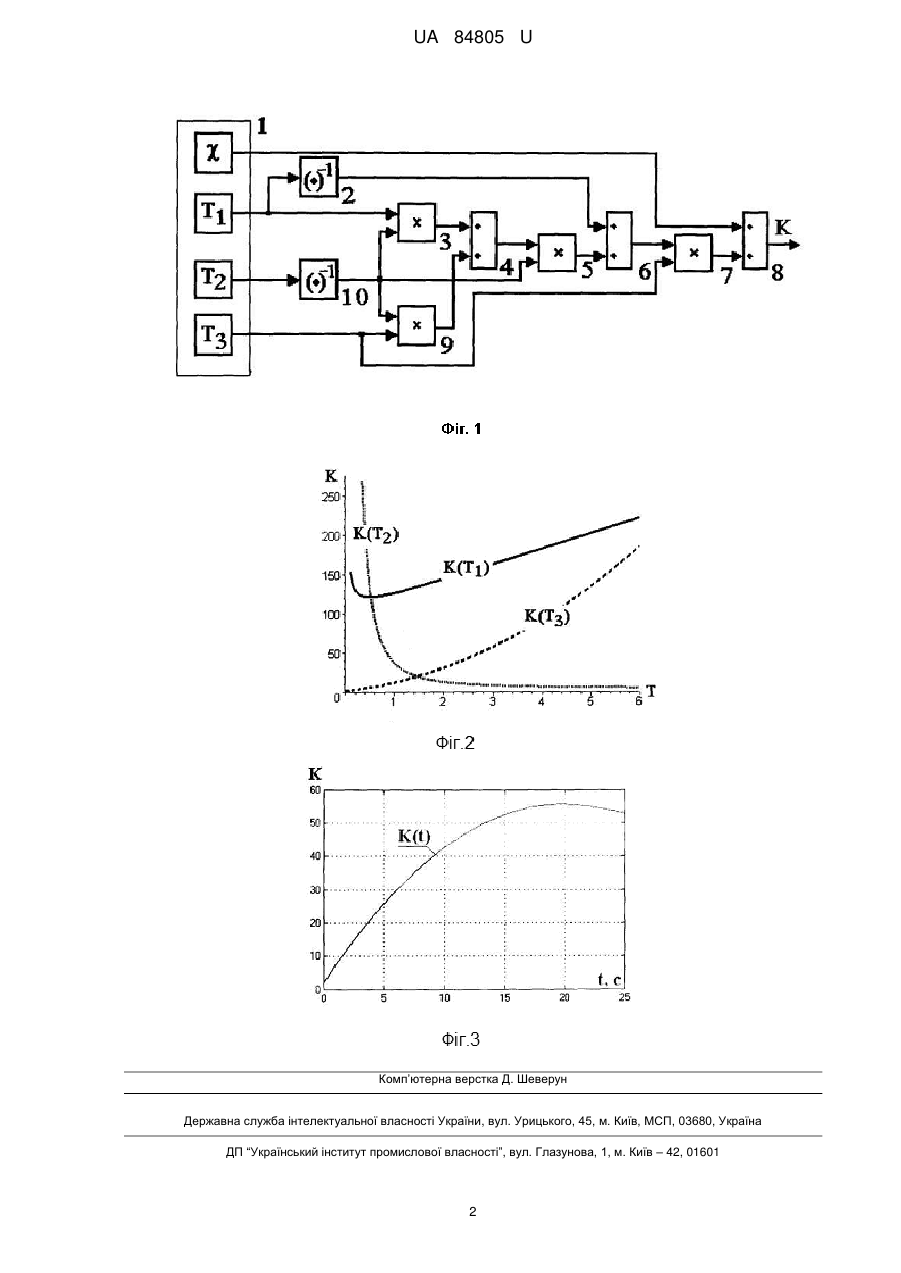

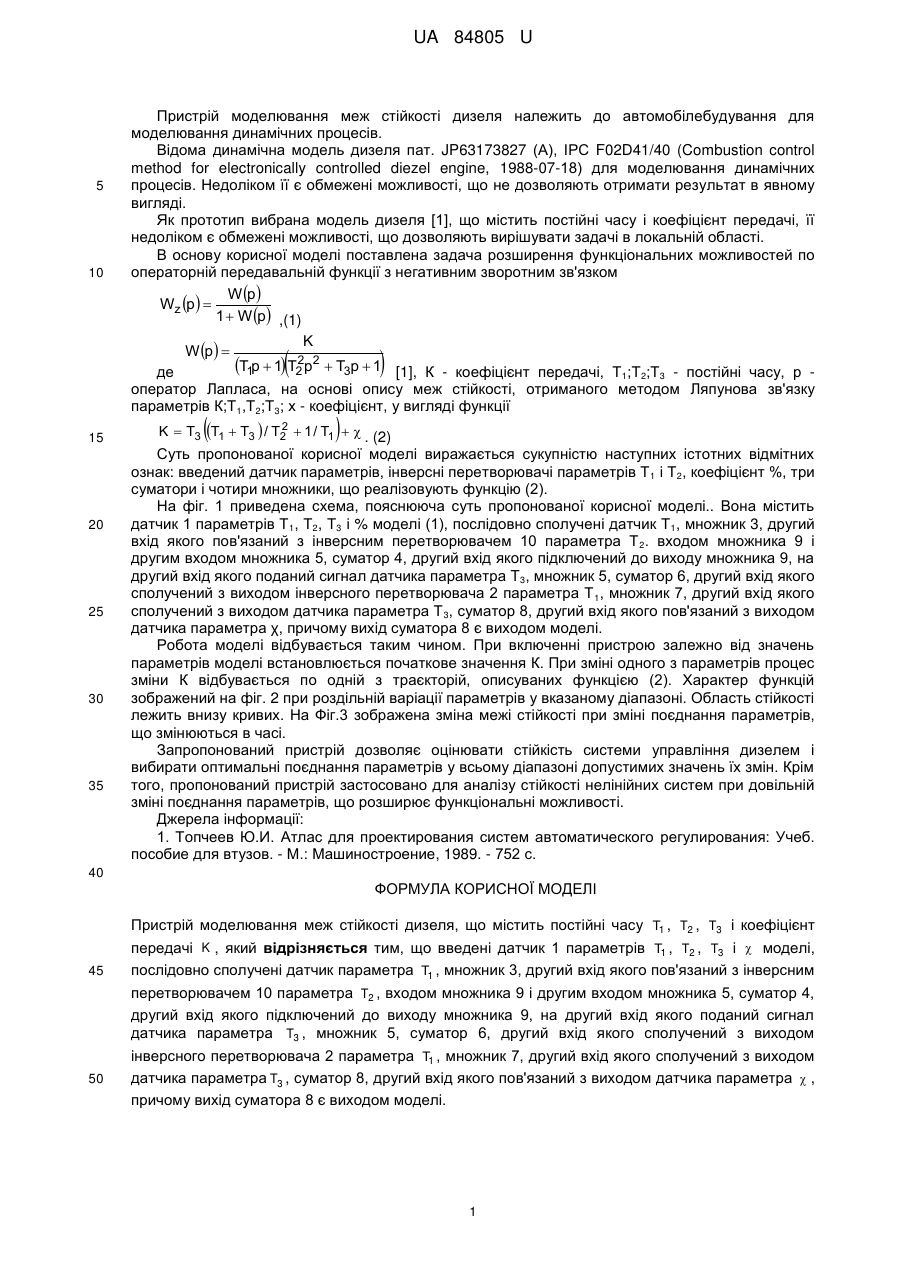

Реферат: Пристрій моделювання меж стійкості дизеля, що містить постійні часу T1 , T2 , T3 і коефіцієнт передачі K , крім того, введені датчик 1 параметрів T1 , T2 , T3 і  моделі, послідовно сполучені датчик параметра T1 , множник 3, другий вхід якого пов'язаний з інверсним перетворювачем 10 параметра T2 , входом множника 9 і другим входом множника 5, суматор 4, другий вхід якого підключений до виходу множника 9, на другий вхід якого поданий сигнал датчика параметра T3 , множник 5, суматор 6, другий вхід якого сполучений з виходом інверсного перетворювача 2 параметра T1 |, множник 7, другий вхід якого сполучений з виходом датчика параметра T3 , суматор 8, другий вхід якого пов'язаний з виходом датчика параметра  , причому вихід суматора 8 є виходом моделі. UA 84805 U (54) ПРИСТРІЙ МОДЕЛЮВАННЯ МЕЖ СТІЙКОСТІ ДИЗЕЛЯ UA 84805 U UA 84805 U 5 10 Пристрій моделювання меж стійкості дизеля належить до автомобілебудування для моделювання динамічних процесів. Відома динамічна модель дизеля пат. JP63173827 (А), ІРС F02D41/40 (Combustion control method for electronically controlled diezel engine, 1988-07-18) для моделювання динамічних процесів. Недоліком її є обмежені можливості, що не дозволяють отримати результат в явному вигляді. Як прототип вибрана модель дизеля [1], що містить постійні часу і коефіцієнт передачі, її недоліком є обмежені можливості, що дозволяють вирішувати задачі в локальній області. В основу корисної моделі поставлена задача розширення функціональних можливостей по операторній передавальній функції з негативним зворотним зв'язком W p Wz p  1  W p ,(1) W p   K  T1p  1  T3p  1 [1], К - коефіцієнт передачі, Т ;Т ;Т - постійні часу, р де 1 2 3 оператор Лапласа, на основі опису меж стійкості, отриманого методом Ляпунова зв'язку параметрів К;Т1,Т2;Т3; х - коефіцієнт, у вигляді функції 15 20 25 30 35  2 T2 p2  2 K  T3 T1  T3  / T2  1 / T1   . (2) Суть пропонованої корисної моделі виражається сукупністю наступних істотних відмітних ознак: введений датчик параметрів, інверсні перетворювачі параметрів Т1 і Т2, коефіцієнт %, три суматори і чотири множники, що реалізовують функцію (2). На фіг. 1 приведена схема, пояснююча суть пропонованої корисної моделі.. Вона містить датчик 1 параметрів Т1, Т2, Т3 і % моделі (1), послідовно сполучені датчик Т1, множник 3, другий вхід якого пов'язаний з інверсним перетворювачем 10 параметра Т 2. входом множника 9 і другим входом множника 5, суматор 4, другий вхід якого підключений до виходу множника 9, на другий вхід якого поданий сигнал датчика параметра T3, множник 5, суматор 6, другий вхід якого сполучений з виходом інверсного перетворювача 2 параметра Т 1, множник 7, другий вхід якого сполучений з виходом датчика параметра Т 3, суматор 8, другий вхід якого пов'язаний з виходом датчика параметра χ, причому вихід суматора 8 є виходом моделі. Робота моделі відбувається таким чином. При включенні пристрою залежно від значень параметрів моделі встановлюється початкове значення К. При зміні одного з параметрів процес зміни К відбувається по одній з траєкторій, описуваних функцією (2). Характер функцій зображений на фіг. 2 при роздільній варіації параметрів у вказаному діапазоні. Область стійкості лежить внизу кривих. На Фіг.3 зображена зміна межі стійкості при зміні поєднання параметрів, що змінюються в часі. Запропонований пристрій дозволяє оцінювати стійкість системи управління дизелем і вибирати оптимальні поєднання параметрів у всьому діапазоні допустимих значень їх змін. Крім того, пропонований пристрій застосовано для аналізу стійкості нелінійних систем при довільній зміні поєднання параметрів, що розширює функціональні можливості. Джерела інформації: 1. Топчеев Ю.И. Атлас для проектирования систем автоматического регулирования: Учеб. пособие для втузов. - М.: Машиностроение, 1989. - 752 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій моделювання меж стійкості дизеля, що містить постійні часу T1 , T2 , T3 і коефіцієнт передачі K , який відрізняється тим, що введені датчик 1 параметрів T1 , T2 , T3 і  моделі, 45 50 послідовно сполучені датчик параметра T1 , множник 3, другий вхід якого пов'язаний з інверсним перетворювачем 10 параметра T2 , входом множника 9 і другим входом множника 5, суматор 4, другий вхід якого підключений до виходу множника 9, на другий вхід якого поданий сигнал датчика параметра T3 , множник 5, суматор 6, другий вхід якого сполучений з виходом інверсного перетворювача 2 параметра T1 , множник 7, другий вхід якого сполучений з виходом датчика параметра T3 , суматор 8, другий вхід якого пов'язаний з виходом датчика параметра  , причому вихід суматора 8 є виходом моделі. 1 UA 84805 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
