Спосіб виготовлення порошкового дроту

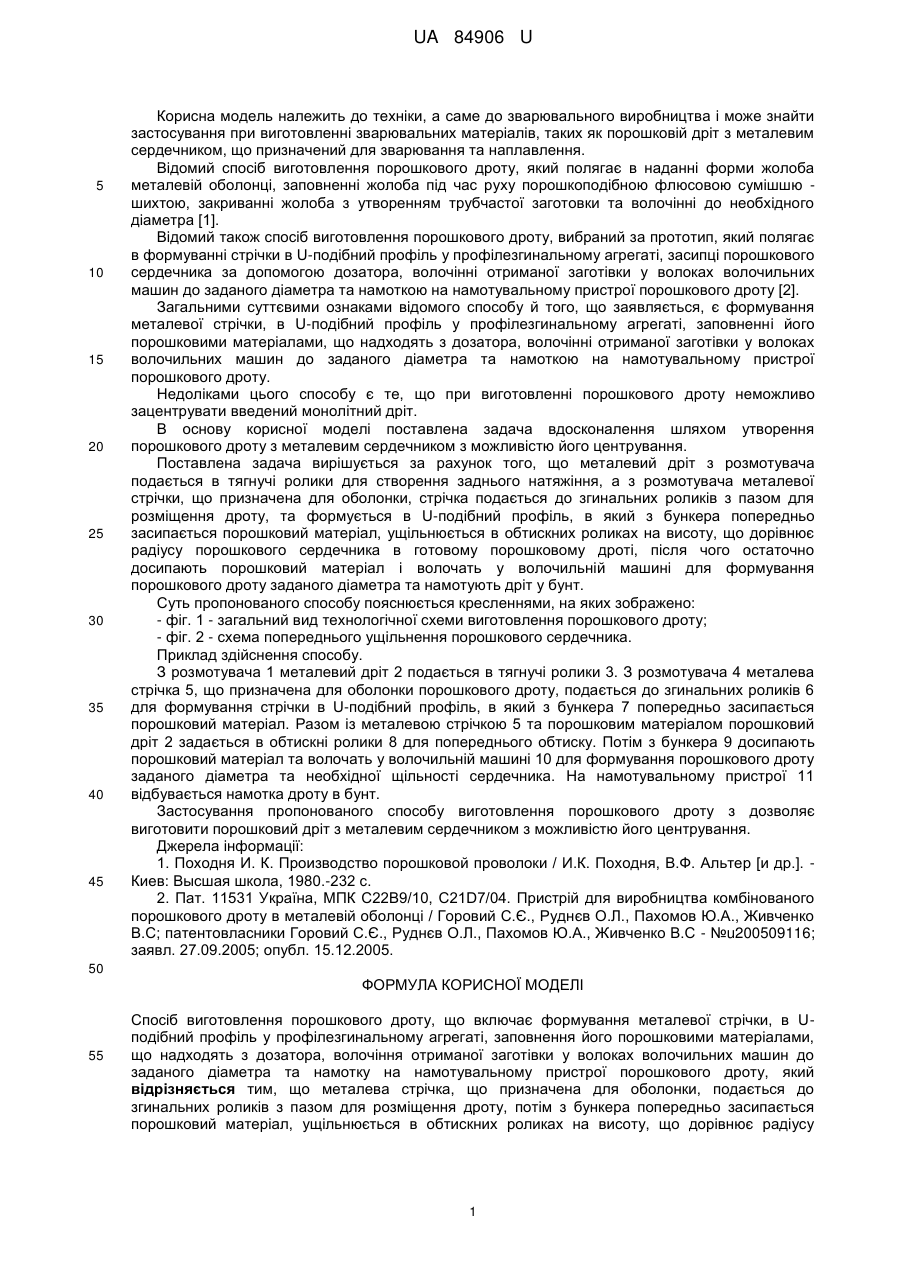

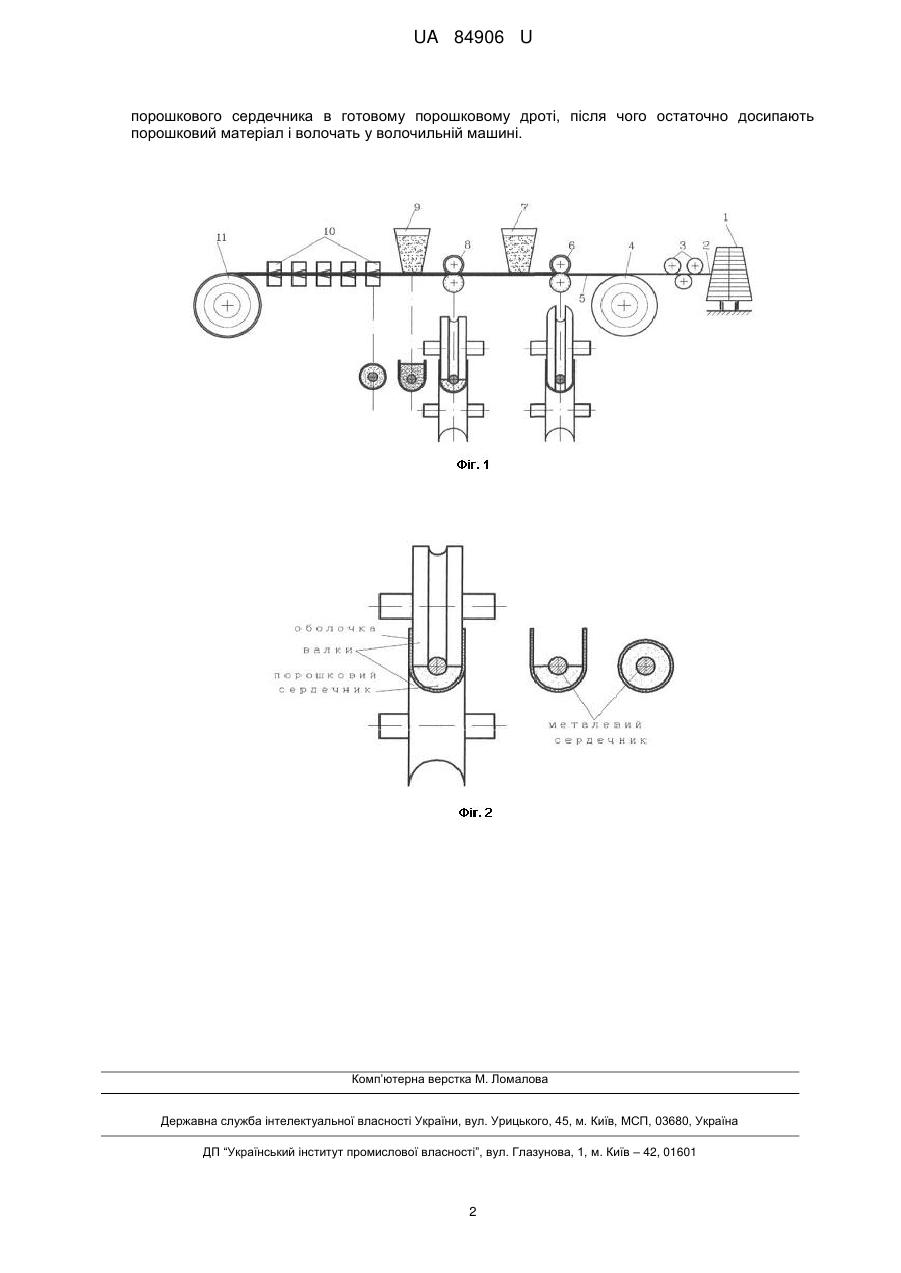

Реферат: Спосіб виготовлення порошкового електрода включає формування металевої стрічки в Uподібний профіль у профілезгинальному агрегаті, заповнення його порошковими матеріалами, що надходять з дозатора, волочіння отриманої заготівки у волоках волочильних машин до заданого діаметра та намотку на намотувальному пристрої порошкового дроту. Металева стрічка, що призначена для оболонки, подається до згинальних роликів з пазом для розміщення дроту, потім з бункера попередньо засипається порошковий матеріал, ущільнюється в обтискних роликах на висоту, що дорівнює радіусу порошкового сердечника в готовому порошковому дроті, після чого остаточно досипають порошковий матеріал і волочать у волочильній машині. UA 84906 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПОРОШКОВОГО ДРОТУ UA 84906 U UA 84906 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки, а саме до зварювального виробництва і може знайти застосування при виготовленні зварювальних матеріалів, таких як порошковій дріт з металевим сердечником, що призначений для зварювання та наплавлення. Відомий спосіб виготовлення порошкового дроту, який полягає в наданні форми жолоба металевій оболонці, заповненні жолоба під час руху порошкоподібною флюсовою сумішшю шихтою, закриванні жолоба з утворенням трубчастої заготовки та волочінні до необхідного діаметра [1]. Відомий також спосіб виготовлення порошкового дроту, вибраний за прототип, який полягає в формуванні стрічки в U-подібний профіль у профілезгинальному агрегаті, засипці порошкового сердечника за допомогою дозатора, волочінні отриманої заготівки у волоках волочильних машин до заданого діаметра та намоткою на намотувальному пристрої порошкового дроту [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є формування металевої стрічки, в U-подібний профіль у профілезгинальному агрегаті, заповненні його порошковими матеріалами, що надходять з дозатора, волочінні отриманої заготівки у волоках волочильних машин до заданого діаметра та намоткою на намотувальному пристрої порошкового дроту. Недоліками цього способу є те, що при виготовленні порошкового дроту неможливо зацентрувати введений монолітний дріт. В основу корисної моделі поставлена задача вдосконалення шляхом утворення порошкового дроту з металевим сердечником з можливістю його центрування. Поставлена задача вирішується за рахунок того, що металевий дріт з розмотувача подається в тягнучі ролики для створення заднього натяжіння, а з розмотувача металевої стрічки, що призначена для оболонки, стрічка подається до згинальних роликів з пазом для розміщення дроту, та формується в U-подібний профіль, в який з бункера попередньо засипається порошковий матеріал, ущільнюється в обтискних роликах на висоту, що дорівнює радіусу порошкового сердечника в готовому порошковому дроті, після чого остаточно досипають порошковий матеріал і волочать у волочильній машині для формування порошкового дроту заданого діаметра та намотують дріт у бунт. Суть пропонованого способу пояснюється кресленнями, на яких зображено: - фіг. 1 - загальний вид технологічної схеми виготовлення порошкового дроту; - фіг. 2 - схема попереднього ущільнення порошкового сердечника. Приклад здійснення способу. З розмотувача 1 металевий дріт 2 подається в тягнучі ролики 3. З розмотувача 4 металева стрічка 5, що призначена для оболонки порошкового дроту, подається до згинальних роликів 6 для формування стрічки в U-подібний профіль, в який з бункера 7 попередньо засипається порошковий матеріал. Разом із металевою стрічкою 5 та порошковим матеріалом порошковий дріт 2 задається в обтискні ролики 8 для попереднього обтиску. Потім з бункера 9 досипають порошковий матеріал та волочать у волочильній машині 10 для формування порошкового дроту заданого діаметра та необхідної щільності сердечника. На намотувальному пристрої 11 відбувається намотка дроту в бунт. Застосування пропонованого способу виготовлення порошкового дроту з дозволяє виготовити порошковий дріт з металевим сердечником з можливістю його центрування. Джерела інформації: 1. Походня И. К. Производство порошковой проволоки / И.К. Походня, В.Ф. Альтер [и др.]. Киев: Высшая школа, 1980.-232 с. 2. Пат. 11531 Україна, МПК С22В9/10, C21D7/04. Пристрій для виробництва комбінованого порошкового дроту в металевій оболонці / Горовий С.Є., Руднєв О.Л., Пахомов Ю.А., Живченко В.С; патентовласники Горовий С.Є., Руднєв О.Л., Пахомов Ю.А., Живченко В.С - №u200509116; заявл. 27.09.2005; опубл. 15.12.2005. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб виготовлення порошкового дроту, що включає формування металевої стрічки, в Uподібний профіль у профілезгинальному агрегаті, заповнення його порошковими матеріалами, що надходять з дозатора, волочіння отриманої заготівки у волоках волочильних машин до заданого діаметра та намотку на намотувальному пристрої порошкового дроту, який відрізняється тим, що металева стрічка, що призначена для оболонки, подається до згинальних роликів з пазом для розміщення дроту, потім з бункера попередньо засипається порошковий матеріал, ущільнюється в обтискних роликах на висоту, що дорівнює радіусу 1 UA 84906 U порошкового сердечника в готовому порошковому дроті, після чого остаточно досипають порошковий матеріал і волочать у волочильній машині. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
