Спосіб виготовлення порошкового дроту

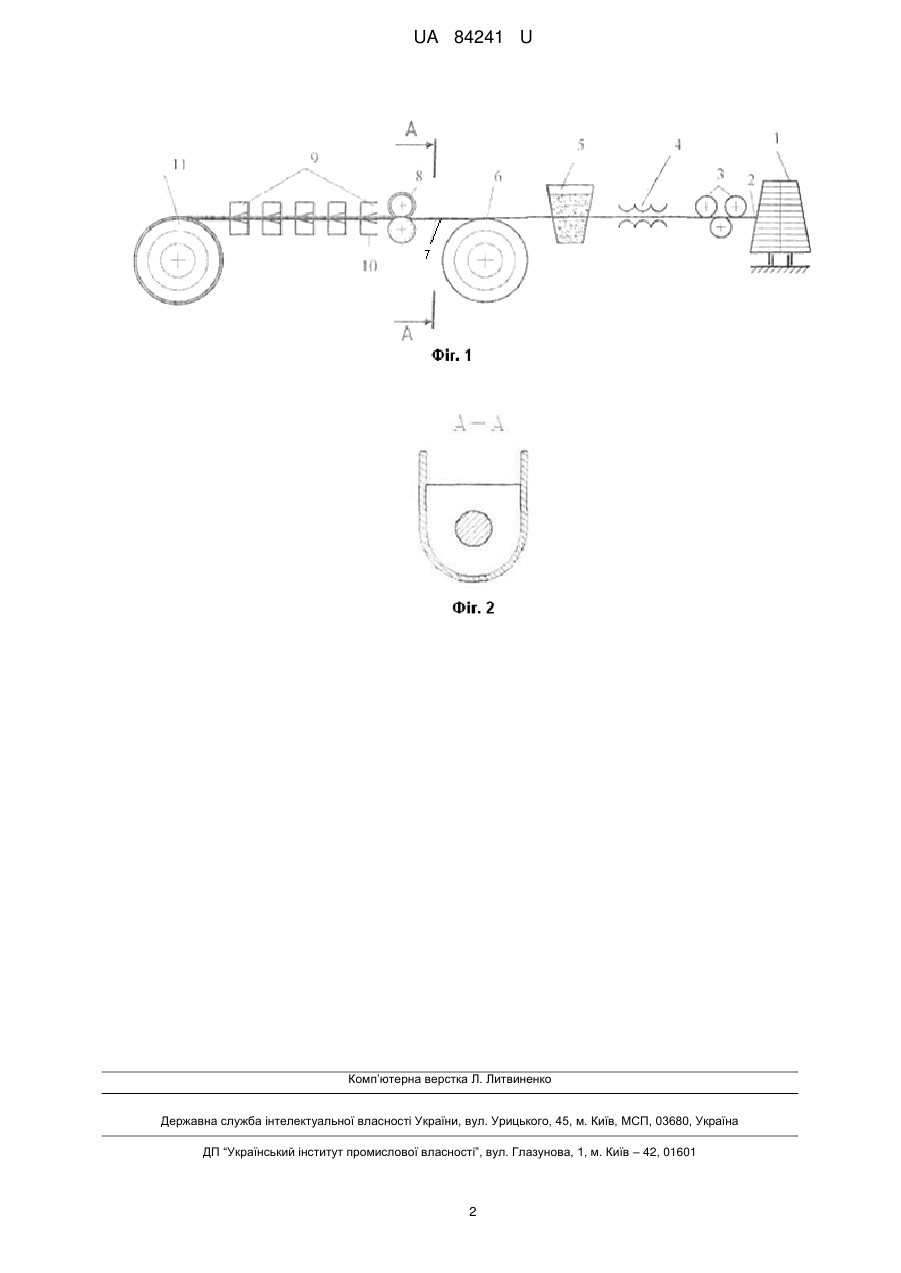

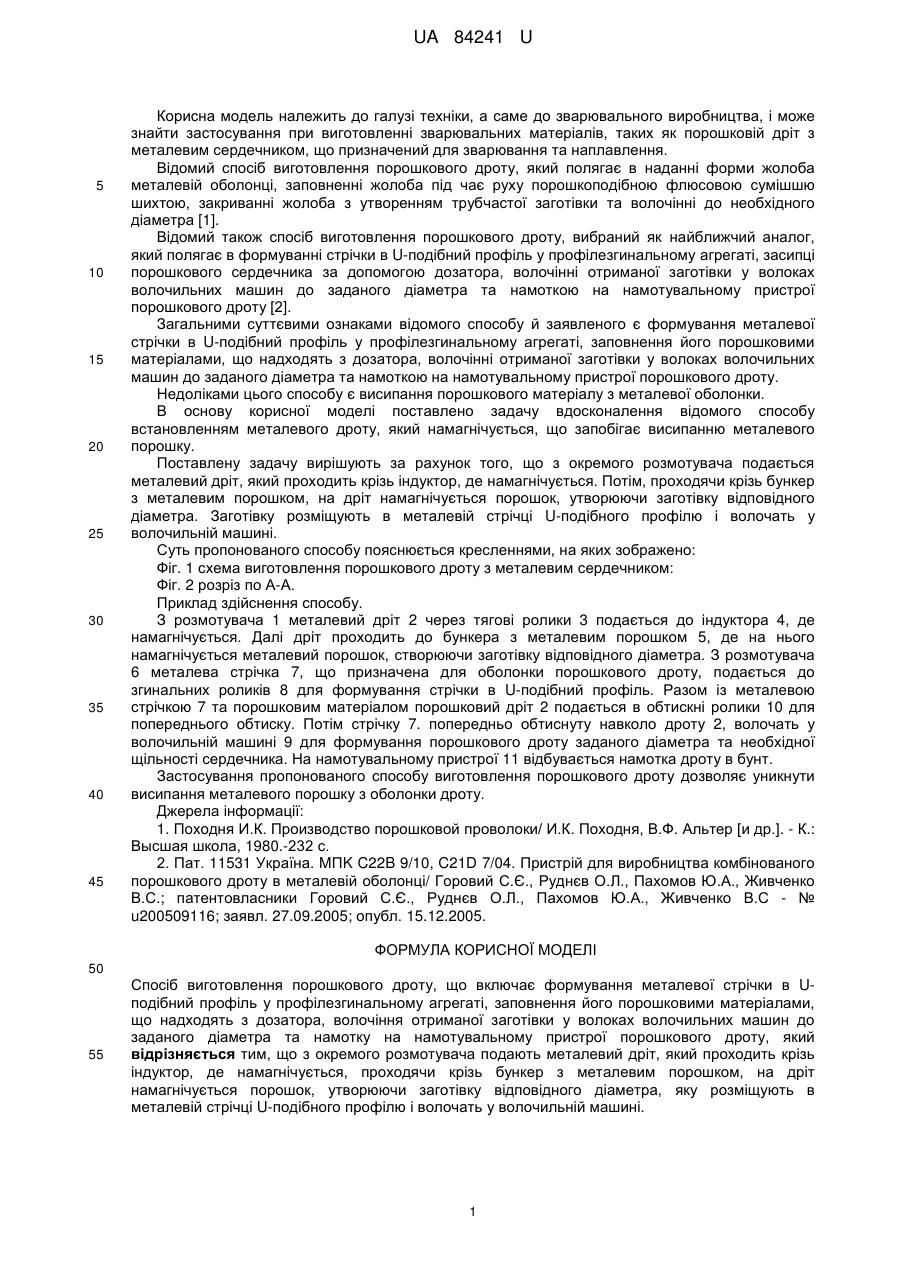

Реферат: Спосіб виготовлення порошкового дроту включає формування металевої стрічки в U-подібний профіль у профілезгинальному агрегаті, заповнення його порошковими матеріалами, що надходять з дозатора, волочіння отриманої заготівки у волоках волочильних машин до заданого діаметра та намотку на намотувальному пристрої порошкового дроту. З окремого розмотувача подають металевий дріт, який проходить крізь індуктор, де намагнічується, проходячи крізь бункер з металевим порошком. На дріт намагнічується порошок, утворюючи заготівку, яку розміщують в металевій стрічці U-подібного профілю і волочать у волочильній машині. UA 84241 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПОРОШКОВОГО ДРОТУ UA 84241 U UA 84241 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до зварювального виробництва, і може знайти застосування при виготовленні зварювальних матеріалів, таких як порошковій дріт з металевим сердечником, що призначений для зварювання та наплавлення. Відомий спосіб виготовлення порошкового дроту, який полягає в наданні форми жолоба металевій оболонці, заповненні жолоба під чає руху порошкоподібною флюсовою сумішшю шихтою, закриванні жолоба з утворенням трубчастої заготівки та волочінні до необхідного діаметра [1]. Відомий також спосіб виготовлення порошкового дроту, вибраний як найближчий аналог, який полягає в формуванні стрічки в U-подібний профіль у профілезгинальному агрегаті, засипці порошкового сердечника за допомогою дозатора, волочінні отриманої заготівки у волоках волочильних машин до заданого діаметра та намоткою на намотувальному пристрої порошкового дроту [2]. Загальними суттєвими ознаками відомого способу й заявленого є формування металевої стрічки в U-подібний профіль у профілезгинальному агрегаті, заповнення його порошковими матеріалами, що надходять з дозатора, волочінні отриманої заготівки у волоках волочильних машин до заданого діаметра та намоткою на намотувальному пристрої порошкового дроту. Недоліками цього способу є висипання порошкового матеріалу з металевої оболонки. В основу корисної моделі поставлено задачу вдосконалення відомого способу встановленням металевого дроту, який намагнічується, що запобігає висипанню металевого порошку. Поставлену задачу вирішують за рахунок того, що з окремого розмотувача подається металевий дріт, який проходить крізь індуктор, де намагнічується. Потім, проходячи крізь бункер з металевим порошком, на дріт намагнічується порошок, утворюючи заготівку відповідного діаметра. Заготівку розміщують в металевій стрічці U-подібного профілю і волочать у волочильній машині. Суть пропонованого способу пояснюється кресленнями, на яких зображено: Фіг. 1 схема виготовлення порошкового дроту з металевим сердечником: Фіг. 2 розріз по А-А. Приклад здійснення способу. З розмотувача 1 металевий дріт 2 через тягові ролики 3 подається до індуктора 4, де намагнічується. Далі дріт проходить до бункера з металевим порошком 5, де на нього намагнічується металевий порошок, створюючи заготівку відповідного діаметра. З розмотувача 6 металева стрічка 7, що призначена для оболонки порошкового дроту, подається до згинальних роликів 8 для формування стрічки в U-подібний профіль. Разом із металевою стрічкою 7 та порошковим матеріалом порошковий дріт 2 подається в обтискні ролики 10 для попереднього обтиску. Потім стрічку 7. попередньо обтиснуту навколо дроту 2, волочать у волочильній машині 9 для формування порошкового дроту заданого діаметра та необхідної щільності сердечника. На намотувальному пристрої 11 відбувається намотка дроту в бунт. Застосування пропонованого способу виготовлення порошкового дроту дозволяє уникнути висипання металевого порошку з оболонки дроту. Джерела інформації: 1. Походня И.К. Производство порошковой проволоки/ И.К. Походня, В.Ф. Альтер [и др.]. - К.: Высшая школа, 1980.-232 с. 2. Пат. 11531 Україна. MПK C22B 9/10, C21D 7/04. Пристрій для виробництва комбінованого порошкового дроту в металевій оболонці/ Горовий С.Є., Руднєв О.Л., Пахомов Ю.А., Живченко В.С.; патентовласники Горовий С.Є., Руднєв О.Л., Пахомов Ю.А., Живченко В.С - № u200509116; заявл. 27.09.2005; опубл. 15.12.2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб виготовлення порошкового дроту, що включає формування металевої стрічки в Uподібний профіль у профілезгинальному агрегаті, заповнення його порошковими матеріалами, що надходять з дозатора, волочіння отриманої заготівки у волоках волочильних машин до заданого діаметра та намотку на намотувальному пристрої порошкового дроту, який відрізняється тим, що з окремого розмотувача подають металевий дріт, який проходить крізь індуктор, де намагнічується, проходячи крізь бункер з металевим порошком, на дріт намагнічується порошок, утворюючи заготівку відповідного діаметра, яку розміщують в металевій стрічці U-подібного профілю і волочать у волочильній машині. 1 UA 84241 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
