Аспіраційна насадка

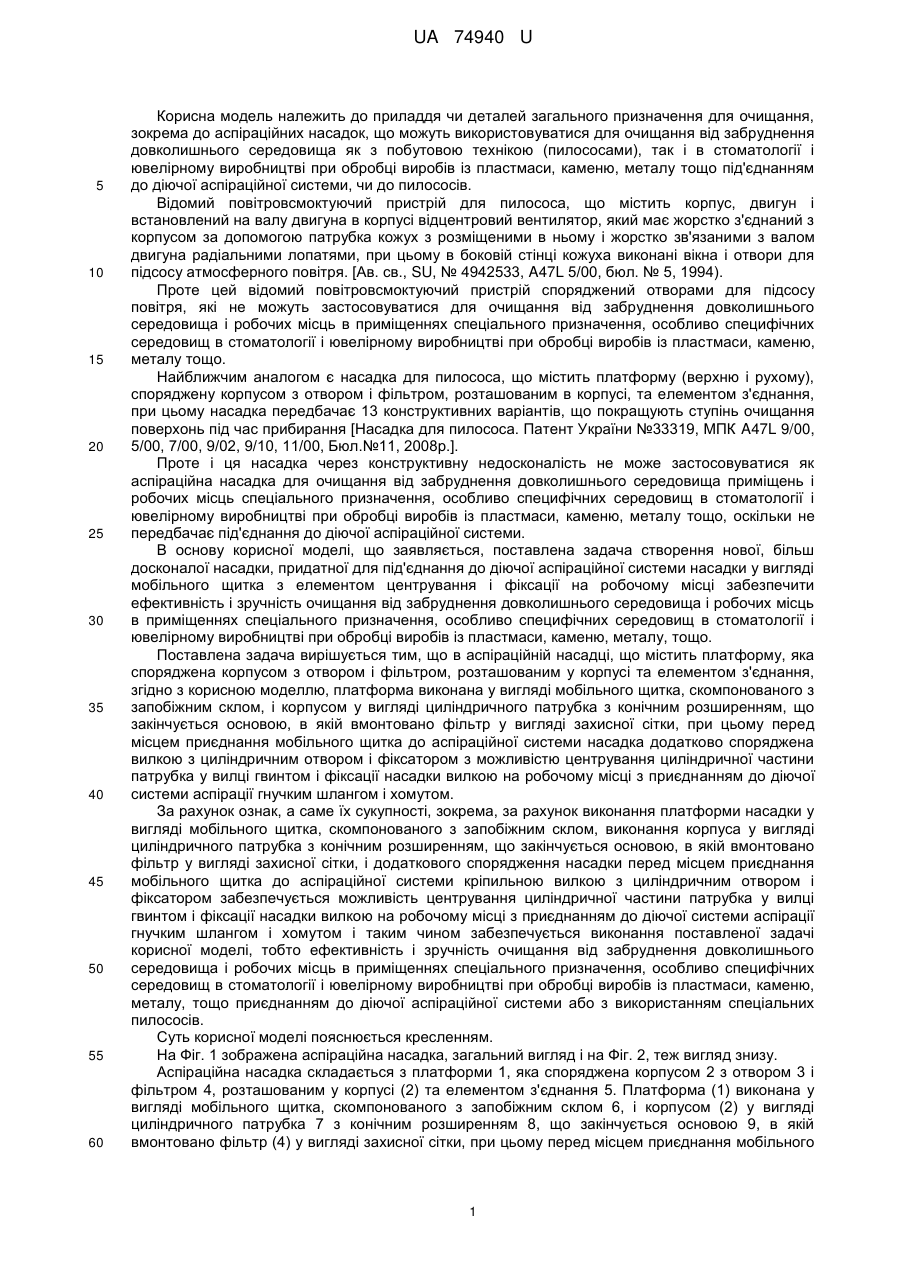

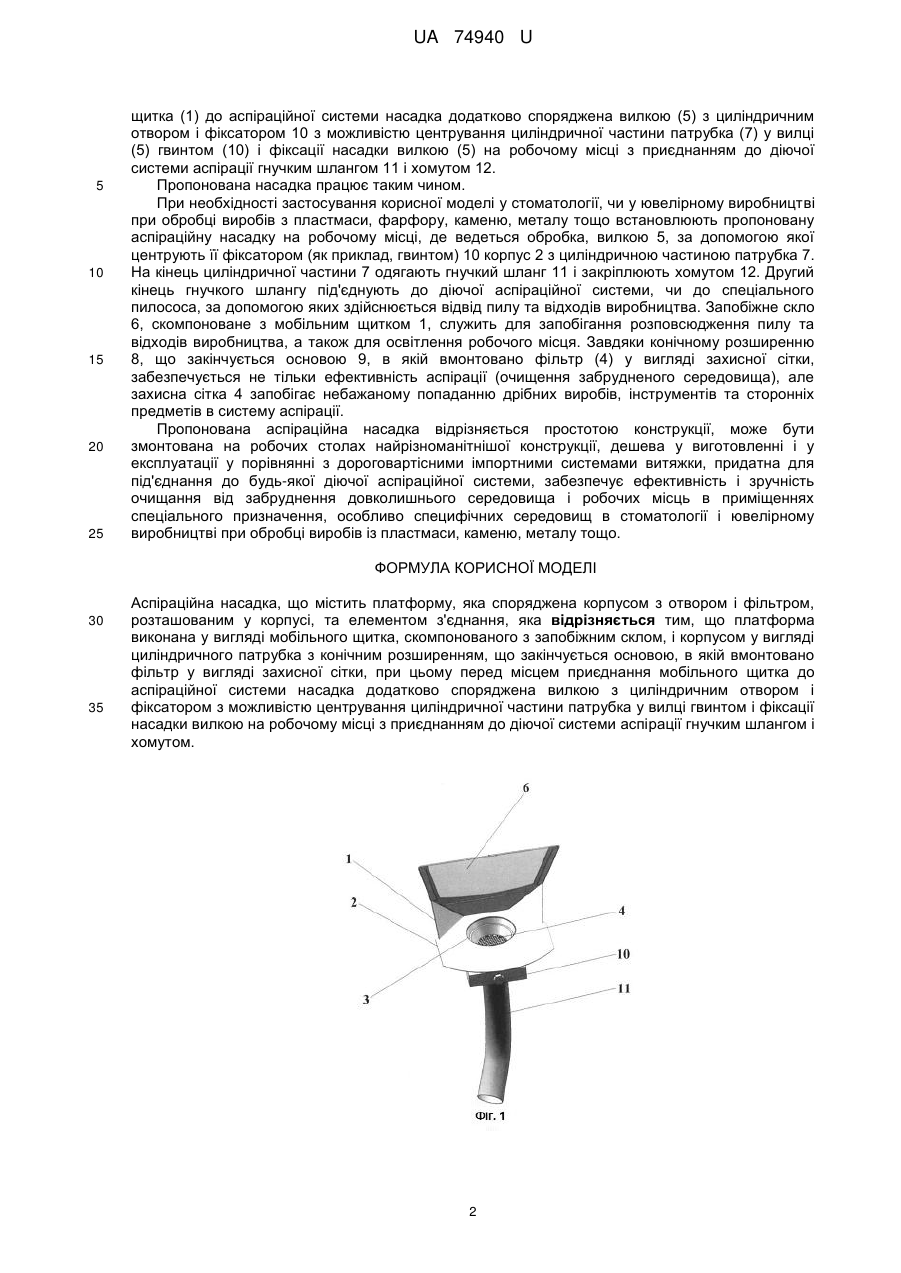

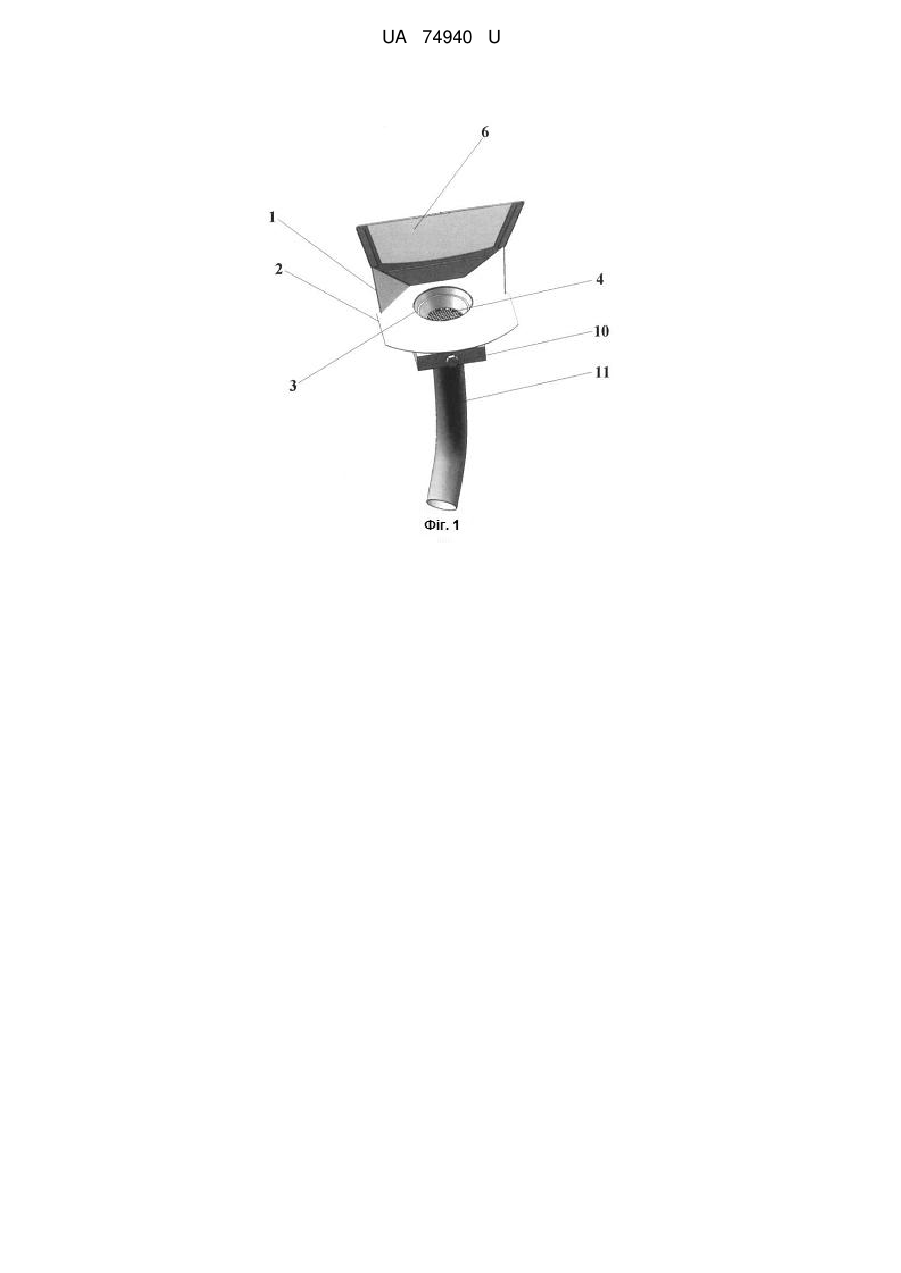

Реферат: Аспіраційна насадка містить платформу, корпус з отвором і фільтром, елемент з'єднання, мобільний щиток з запобіжним склом, вилку з циліндричним отвором і фіксатором, гнучкий шланг і хомут. UA 74940 U (12) UA 74940 U UA 74940 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладдя чи деталей загального призначення для очищання, зокрема до аспіраційних насадок, що можуть використовуватися для очищання від забруднення довколишнього середовища як з побутовою технікою (пилососами), так і в стоматології і ювелірному виробництві при обробці виробів із пластмаси, каменю, металу тощо під'єднанням до діючої аспіраційної системи, чи до пилососів. Відомий повітровсмоктуючий пристрій для пилососа, що містить корпус, двигун і встановлений на валу двигуна в корпусі відцентровий вентилятор, який має жорстко з'єднаний з корпусом за допомогою патрубка кожух з розміщеними в ньому і жорстко зв'язаними з валом двигуна радіальними лопатями, при цьому в боковій стінці кожуха виконані вікна і отвори для підсосу атмосферного повітря. [Ав. св., SU, № 4942533, A47L 5/00, бюл. № 5, 1994). Проте цей відомий повітровсмоктуючий пристрій споряджений отворами для підсосу повітря, які не можуть застосовуватися для очищання від забруднення довколишнього середовища і робочих місць в приміщеннях спеціального призначення, особливо специфічних середовищ в стоматології і ювелірному виробництві при обробці виробів із пластмаси, каменю, металу тощо. Найближчим аналогом є насадка для пилососа, що містить платформу (верхню і рухому), споряджену корпусом з отвором і фільтром, розташованим в корпусі, та елементом з'єднання, при цьому насадка передбачає 13 конструктивних варіантів, що покращують ступінь очищання поверхонь під час прибирання [Насадка для пилососа. Патент України №33319, МПК A47L 9/00, 5/00, 7/00, 9/02, 9/10, 11/00, Бюл.№11, 2008р.]. Проте і ця насадка через конструктивну недосконалість не може застосовуватися як аспіраційна насадка для очищання від забруднення довколишнього середовища приміщень і робочих місць спеціального призначення, особливо специфічних середовищ в стоматології і ювелірному виробництві при обробці виробів із пластмаси, каменю, металу тощо, оскільки не передбачає під'єднання до діючої аспіраційної системи. В основу корисної моделі, що заявляється, поставлена задача створення нової, більш досконалої насадки, придатної для під'єднання до діючої аспіраційної системи насадки у вигляді мобільного щитка з елементом центрування і фіксації на робочому місці забезпечити ефективність і зручність очищання від забруднення довколишнього середовища і робочих місць в приміщеннях спеціального призначення, особливо специфічних середовищ в стоматології і ювелірному виробництві при обробці виробів із пластмаси, каменю, металу, тощо. Поставлена задача вирішується тим, що в аспіраційній насадці, що містить платформу, яка споряджена корпусом з отвором і фільтром, розташованим у корпусі та елементом з'єднання, згідно з корисною моделлю, платформа виконана у вигляді мобільного щитка, скомпонованого з запобіжним склом, і корпусом у вигляді циліндричного патрубка з конічним розширенням, що закінчується основою, в якій вмонтовано фільтр у вигляді захисної сітки, при цьому перед місцем приєднання мобільного щитка до аспіраційної системи насадка додатково споряджена вилкою з циліндричним отвором і фіксатором з можливістю центрування циліндричної частини патрубка у вилці гвинтом і фіксації насадки вилкою на робочому місці з приєднанням до діючої системи аспірації гнучким шлангом і хомутом. За рахунок ознак, а саме їх сукупності, зокрема, за рахунок виконання платформи насадки у вигляді мобільного щитка, скомпонованого з запобіжним склом, виконання корпуса у вигляді циліндричного патрубка з конічним розширенням, що закінчується основою, в якій вмонтовано фільтр у вигляді захисної сітки, і додаткового спорядження насадки перед місцем приєднання мобільного щитка до аспіраційної системи кріпильною вилкою з циліндричним отвором і фіксатором забезпечується можливість центрування циліндричної частини патрубка у вилці гвинтом і фіксації насадки вилкою на робочому місці з приєднанням до діючої системи аспірації гнучким шлангом і хомутом і таким чином забезпечується виконання поставленої задачі корисної моделі, тобто ефективність і зручність очищання від забруднення довколишнього середовища і робочих місць в приміщеннях спеціального призначення, особливо специфічних середовищ в стоматології і ювелірному виробництві при обробці виробів із пластмаси, каменю, металу, тощо приєднанням до діючої аспіраційної системи або з використанням спеціальних пилососів. Суть корисної моделі пояснюється кресленням. На Фіг. 1 зображена аспіраційна насадка, загальний вигляд і на Фіг. 2, теж вигляд знизу. Аспіраційна насадка складається з платформи 1, яка споряджена корпусом 2 з отвором 3 і фільтром 4, розташованим у корпусі (2) та елементом з'єднання 5. Платформа (1) виконана у вигляді мобільного щитка, скомпонованого з запобіжним склом 6, і корпусом (2) у вигляді циліндричного патрубка 7 з конічним розширенням 8, що закінчується основою 9, в якій вмонтовано фільтр (4) у вигляді захисної сітки, при цьому перед місцем приєднання мобільного 1 UA 74940 U 5 10 15 20 25 щитка (1) до аспіраційної системи насадка додатково споряджена вилкою (5) з циліндричним отвором і фіксатором 10 з можливістю центрування циліндричної частини патрубка (7) у вилці (5) гвинтом (10) і фіксації насадки вилкою (5) на робочому місці з приєднанням до діючої системи аспірації гнучким шлангом 11 і хомутом 12. Пропонована насадка працює таким чином. При необхідності застосування корисної моделі у стоматології, чи у ювелірному виробництві при обробці виробів з пластмаси, фарфору, каменю, металу тощо встановлюють пропоновану аспіраційну насадку на робочому місці, де ведеться обробка, вилкою 5, за допомогою якої центрують її фіксатором (як приклад, гвинтом) 10 корпус 2 з циліндричною частиною патрубка 7. На кінець циліндричної частини 7 одягають гнучкий шланг 11 і закріплюють хомутом 12. Другий кінець гнучкого шлангу під'єднують до діючої аспіраційної системи, чи до спеціального пилососа, за допомогою яких здійснюється відвід пилу та відходів виробництва. Запобіжне скло 6, скомпоноване з мобільним щитком 1, служить для запобігання розповсюдження пилу та відходів виробництва, а також для освітлення робочого місця. Завдяки конічному розширенню 8, що закінчується основою 9, в якій вмонтовано фільтр (4) у вигляді захисної сітки, забезпечується не тільки ефективність аспірації (очищення забрудненого середовища), але захисна сітка 4 запобігає небажаному попаданню дрібних виробів, інструментів та сторонніх предметів в систему аспірації. Пропонована аспіраційна насадка відрізняється простотою конструкції, може бути змонтована на робочих столах найрізноманітнішої конструкції, дешева у виготовленні і у експлуатації у порівнянні з дороговартісними імпортними системами витяжки, придатна для під'єднання до будь-якої діючої аспіраційної системи, забезпечує ефективність і зручність очищання від забруднення довколишнього середовища і робочих місць в приміщеннях спеціального призначення, особливо специфічних середовищ в стоматології і ювелірному виробництві при обробці виробів із пластмаси, каменю, металу тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Аспіраційна насадка, що містить платформу, яка споряджена корпусом з отвором і фільтром, розташованим у корпусі, та елементом з'єднання, яка відрізняється тим, що платформа виконана у вигляді мобільного щитка, скомпонованого з запобіжним склом, і корпусом у вигляді циліндричного патрубка з конічним розширенням, що закінчується основою, в якій вмонтовано фільтр у вигляді захисної сітки, при цьому перед місцем приєднання мобільного щитка до аспіраційної системи насадка додатково споряджена вилкою з циліндричним отвором і фіксатором з можливістю центрування циліндричної частини патрубка у вилці гвинтом і фіксації насадки вилкою на робочому місці з приєднанням до діючої системи аспірації гнучким шлангом і хомутом. 2 UA 74940 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
