Замок шифровий

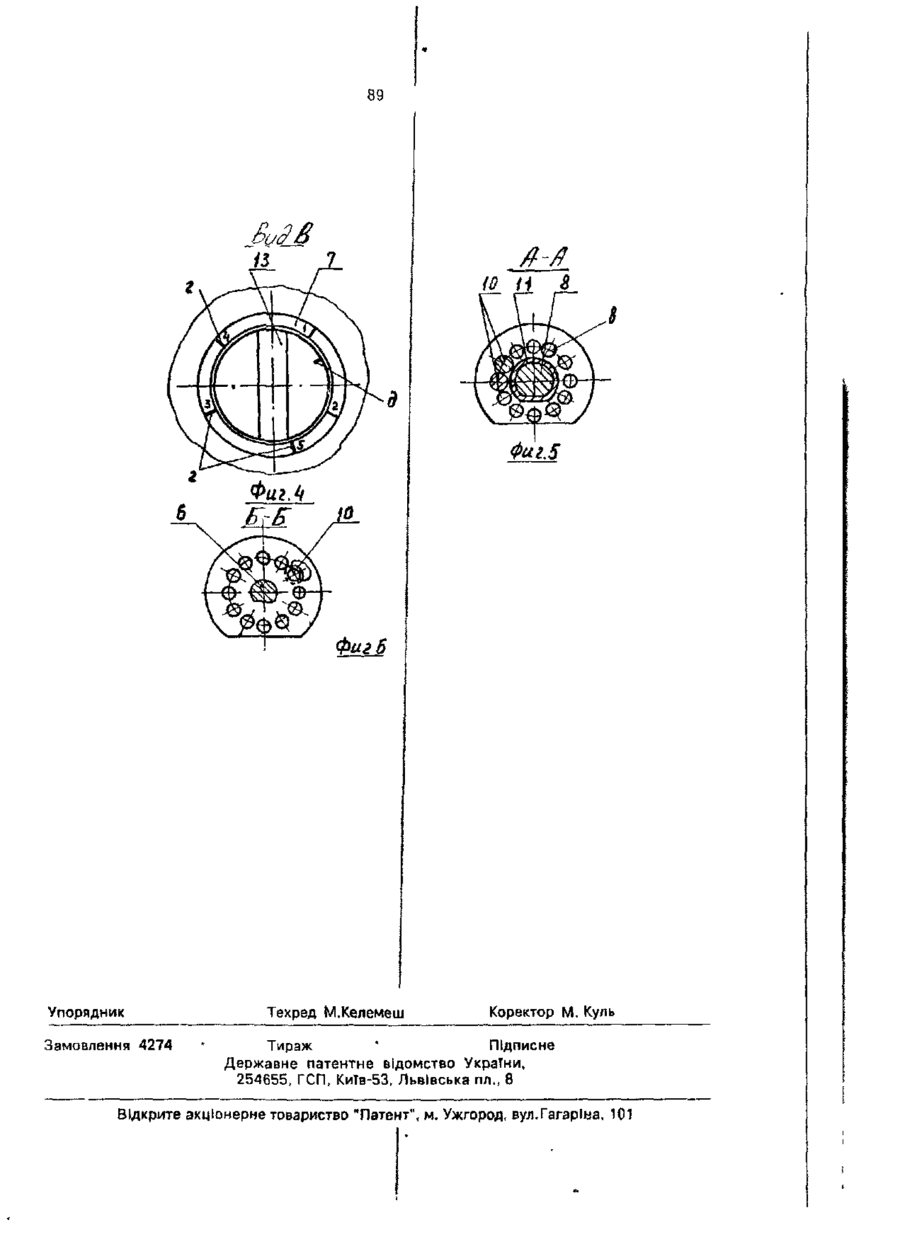

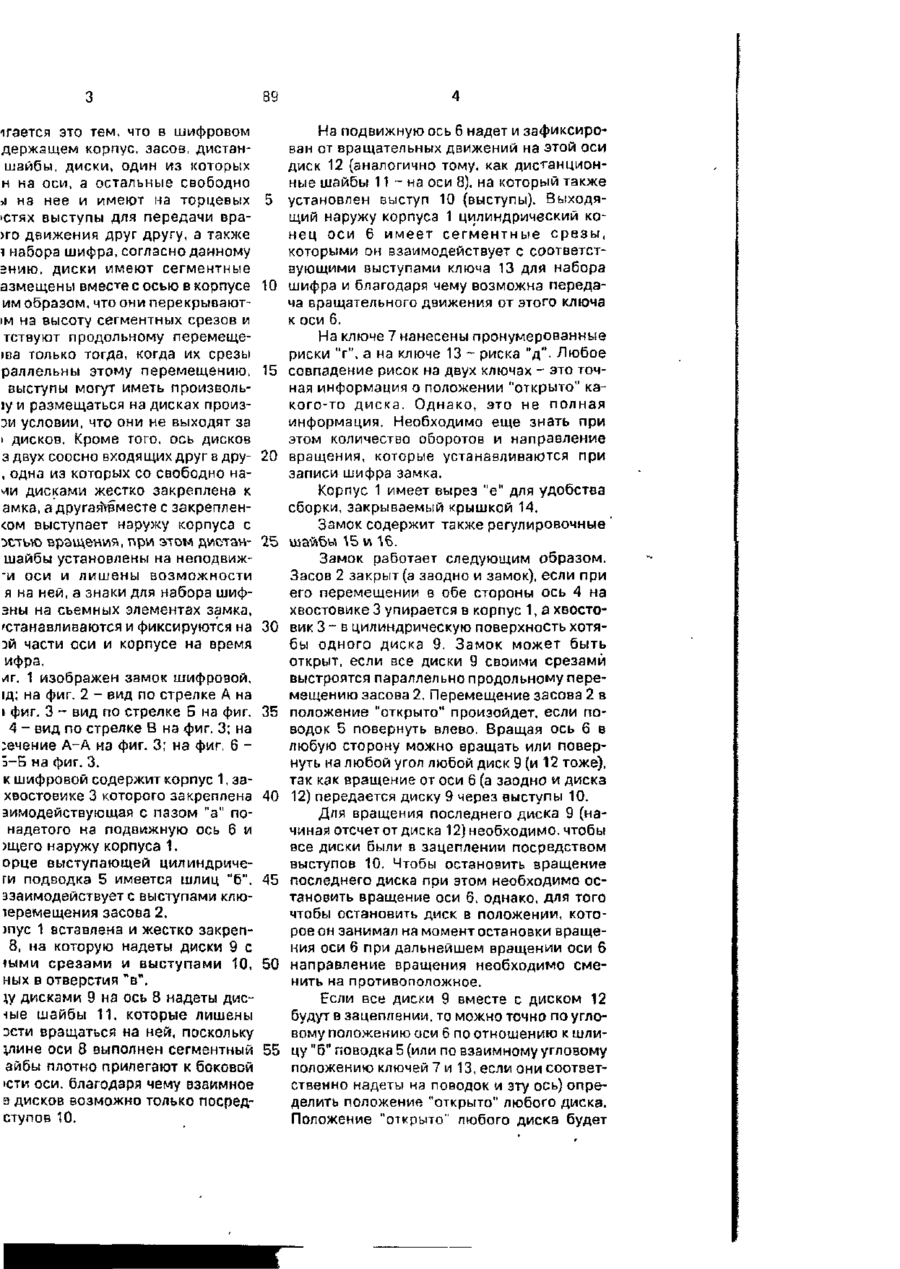

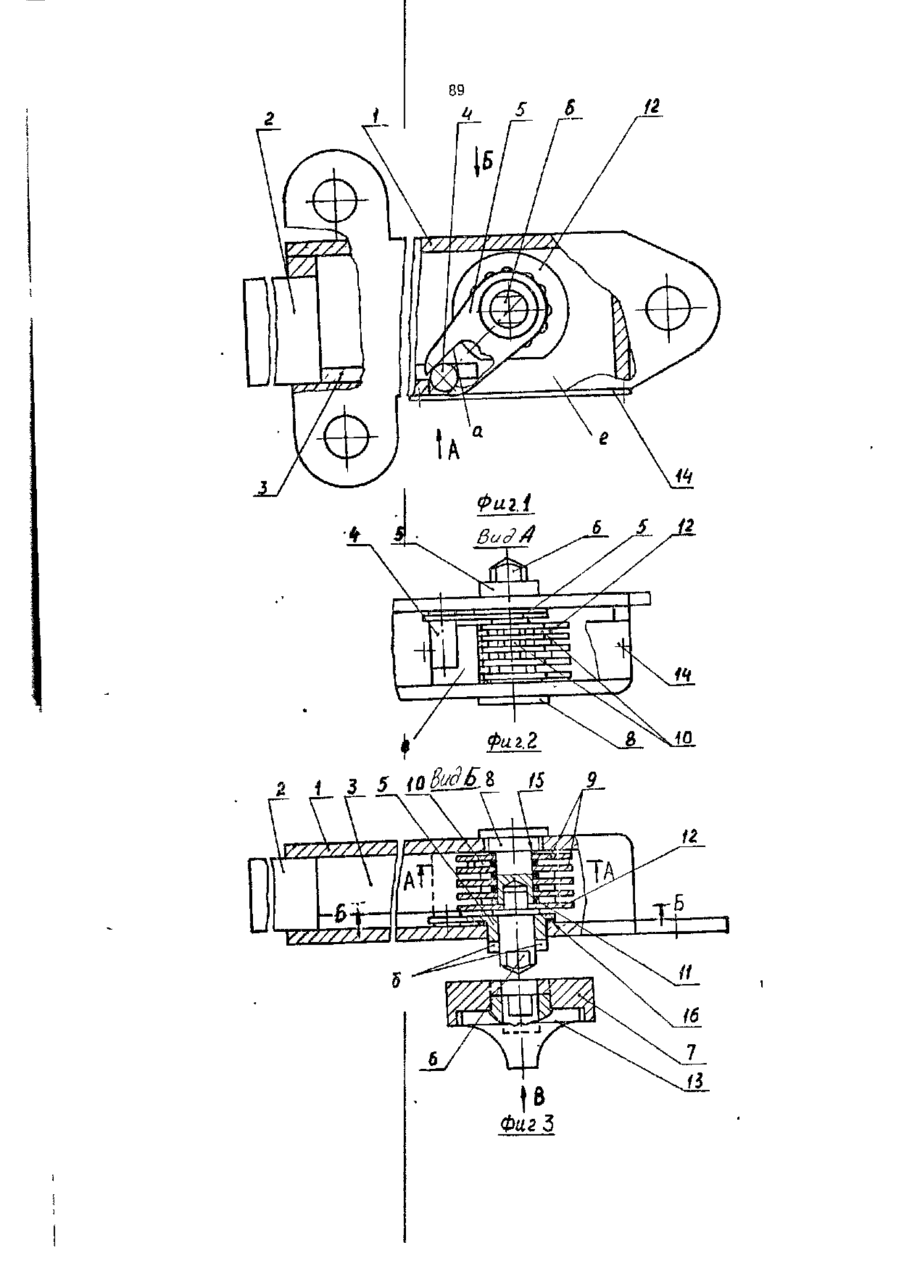

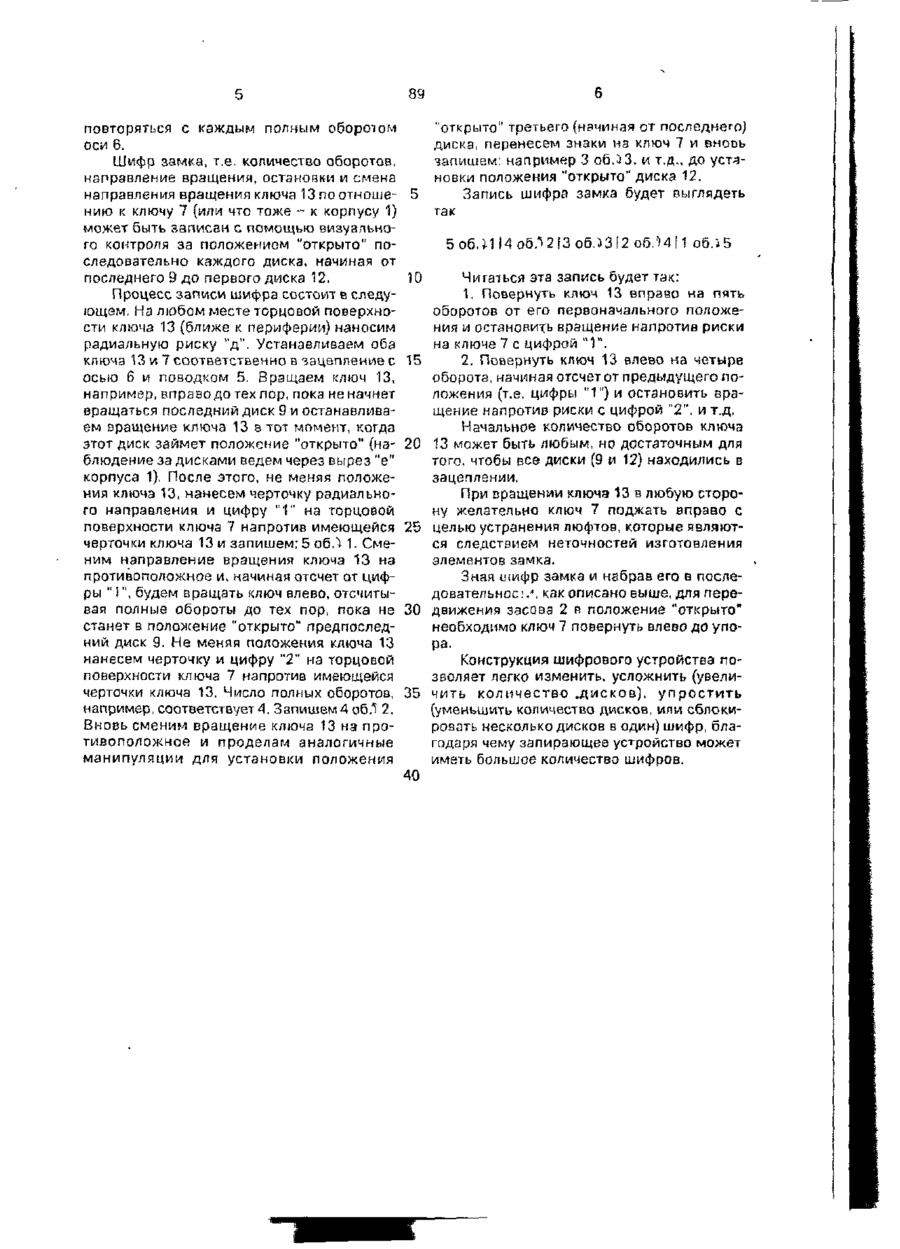

09) U T \ (11) __ (ІЗ) (5D6 E 05 В 21/00 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА КОРИСНУ МОДЕЛЬ (54) ЗАМОК ШИФРОВКИ 1 (21)95031276 (22)21.03.95 * (24)25.12.97 (46)25.12.97. Бюл. №6 (56) Патент США №2991644, 1961, (72) Полетаев Олександр Федорович (73) Полетаев Олександр Федорович (57) Замок шифровой, содержащий корпус, засов, дистанционные шайбы, диски, один из которых закреплен на оси, а остальные свободно посажены на нее и имеют на торцовых поверхностях выступы для передачи вращательного движения друг другу. а т а к ' же знаки для набора шифра, о т л и ч а ю щ и й с я тем, что диски имеют сегментные срезы и размещены в корпусе вместе с осью, состоящей из двух соосно входящих друг в друга частей, одна из которых со свободно насаженными дисками жестко креплена к корпусу, а другая, подвиж вместе с закрепленным диском, выступ наружу корпуса с возможностью враще таким образом, что диски перекрывав засовом на высоту сегментных срезов v препятствуют его продольному переме нию только тогда, когда их срезы будут раллельны этому перемещению, прич дистанционные шайбы установлены на подвижной части оси и лишены возмож сти вращательно размещаться на дис при условии, что они не выходят за п€ метр диска, а знаки для набора шифра НЕ сены на съемных элементах, котор устанавливаются и фиксируются на подв ной части оси и корпусе замка на врі набора шифра. Полезная модель относится к промыщленно-бытовым устройствам и может быть использована для надежного запирания дверей помещений, ворот гаражей и др. Известен замок шифровой [1], содержащий корпус, засов, дистанционные шайбы, диски, один из которых закреплен на оси, а остальные свободно насажены на нее и имеют на торцовых поверхностях выступы для передачи вращательного движения друг другу, а также имеющий знаки для набора шифра, нанесенные на корпусе замка и оси дисков. Конструкция запирающего устройства такова, что система отсчета должна ее отражать (например, количество и расположение условных знаков на корпусе замка должно быть кратным или равным колич( ву выступов на дисках). Недостатком такого замка является сложность из-за большого количества д( лей сложной конфигурации, а также его лая надежность, так как в положе> "закрыто" засов не фиксируется, а систі отсчета, нанесенная на внешние злемеї замка, позволяет нежелательному лицу л но знать, что каким-то взаимным положе ем этих внешних элементов (по совпадеь знаков) будут соответствовать положе дисков положению "открыто". В основу задачи создания предлаї мой полезной модели поставлено упро ние конструкции замка и повышение надежности. 89 ігается это тем, что в шифровом держащем корпус, засов, дистаншайбы, диски, один из которых н на оси, а остальные свободно ,і на нее и имеют на торцевых >стях выступы для передачи вра)го движения друг другу, а также і набора шифра, согласно данному энию, диски имеют сегментные азмещены вместе с осью в корпусе им образом, что они перекрываютІМ на высоту сегментных срезов и тствуют продольному перемещеіва только тогда, когда их срезы раллельны этому перемещению, выступы могут иметь произвольіу и размещаться на дисках произэи условии, что они не выходят за і дисков. Кроме того, ось дисков з двух соосно входящих друг а дру, одна из которых со свободно нами дисками жестко закреплена к амка, а другая>вместе с закреплени и выступает наружу корпуса с зстью вращения, при этом дистаншайбы установлены на неподвижен оси и лишены возможности я на ней, а знаки для набора шифэны на съемных элементах замка, останавливаются и фиксируются на эй части оси и корпусе на время ифра. AV. 1 изображен замок шифровой. ід; на фиг. 2 - вид по стрелке А на і фиг. 3 - вид по стрелке Б на фиг. 4 - вид по стрелке В на фиг. 3; на ;ечение А-А на фиг. 3; на фиг. 6 Ь-Б на фиг. 3. к шифровой содержит корпус 1, захвостовике 3 которого закреплена эимодействующая с пазом "а" понадетого на подвижную ось 6 и )щего наружу корпуса 1. орце выступающей цилиндричеги подводка 5 имеется шлиц "б", взаимодействуете выступами клюіеремещения засова 2. jnyc 1 вставлена и жестко закреп8, на которую надеты диски 9 с ш м и срезами и выступами 10, ных в отверстия и в". ;у дисками 9 на ось 8 надеты дисные шайбы 11, которые лишены эсти вращаться на ней, поскольку уіине оси 8 выполнен сегментный айбы плотно прилегают к боковой юти оси. благодаря чему взаимное з дисков возможно только посредступов 10. 5 10 15 20 25 30 35 40 45 50 55 На подвижную ось 6 надет и зафиксирован от вращательных движений на этой оси диск 12 (аналогично тому, как дистанционные шайбы 11 - на оси 8), на который также установлен выступ 10 (выступы). Выходящий наружу корпуса 1 цилиндрический конец оси 6 имеет сегментные с р е з ы , которыми он взаимодействует с соответствующими выступами ключа 13 для набора шифра и благодаря чему возможна передача вращательного движения от этого ключа к оси 6. На ключе 7 нанесены пронумерованные риски "г", а на ключе 13 - риска "д". Любое совпадение рисок на двух ключах - это точная информация о положении "открыто" какого-то диска. Однако, это не полная информация. Необходимо еще знать при этом количество оборотов и направление вращения, которые устанавливаются при записи шифра замка. Корпус 1 имеет вырез "е" для удобства сборки, закрываемый крышкой 14. Замок содержит также регулировочные шайбы 15 и 16. Замок работает следующим образом. Засов 2 закрыт (а заодно и замок), если при его перемещении в обе стороны ось 4 на хвостовике 3 упирается в корпус 1, а хвостовик 3 - в цилиндрическую поверхность хотябы одного диска 9. Замок может быть открыт, если все диски 9 своими срезами выстроятся параллельно продольному перемещению засова 2, Перемещение засова 2 в положение "открыто" произойдет, если поводок 5 повернуть влево. Вращая ось 6 в любую сторону можно вращать или повернуть на любой угол любой диск 9 (и 12 тоже), так как вращение от оси 6 (а заодно и диска 12) передается диску 9 через выступы 10. Для вращения последнего диска 9 (начиная отсчет от диска 12) необходимо, чтобы все диски были в зацеплении посредством выступов 10. Чтобы остановить вращение последнего диска при этом необходимо остановить вращение оси 6. однако, для того чтобы остановить диск в положении, которое он занимал на момент остановки вращения оси 6 при дальнейшем вращении оси 6 направление вращения необходимо сменить на противоположное. Вели все диски 9 вместе с диском 12 будут в зацеплении, то можно точно по угловому положению оси 6 по отношению к шлицу "б" поводка 5 (или по взаимному угловому положению ключей 7 и 13, если они соответственно надеты на поводок и эту ось) определить положение "открыто" любого диска. Положение "открыто" любого диска будет 5 повторяться с каждым полным оборотом оси 6. Шифр замка, т.е. количество оборотов, направление вращения, остановки и смена направления вращения ключа 13 поотиошению к ключу 7 (или что тоже - к корпусу 1) может быть записан с помощью визуального контроля за положением "открыто" последовательно каждого диска, начиная от последнего 9 до первого диска 12. Процесс записи шифра состоит в следующем. На любом месте торцовой поверхности ключа 13 (ближе к периферии) наносим радиальную риску "д". Устанавливаем оба ключа 13 и 7 соответственно в зацепление с осью 6 и поводком 5. Вращаем ключ 13, например, вправо до тех пор, пока не начнет вращаться последний диск 9 и останавливаем вращение ключа 13 в тот момент, когда этот диск займет положение "открыто" (наблюдение за дисками ведем через вырез "е" корпуса 1). После этого, не меняя положения ключа 13, нанесем черточку радиального направления и цифру " 1 " на торцовой поверхности ключа 7 напротив имеющейся черточки ключа 13 и запишем; 5 обЛ 1. Сменим направление вращения ключа 13 на противоположное и, начиная отсчет от цифры " Ї", будем вращать ключ влево, отсчитывая полные обороты до тех пор, пока не станет в положение "открыто" предпоследний диск 9. Не меняя положения ключа 13 нанесем черточку и цифру "2" на торцовой поверхности ключа 7 напротив имеющейся черточки ключа 13. Число полных оборотов, например, соответствует 4. Запишем 4 обЛ 2. Вновь сменим вращение ключа 13 на противоположное и пределам аналогичные манипуляции для установки положения 89 5 "открыто" третьего (начиная от последнего) диска, перенесем знаки нз ключ 7 и внооь запишем: например 3 об,3 3. и т.д., до установки положения "открыто" диска 12. Запись шифра замка будет выглядеть так 5 о б . И І 4 о б Л 2 І З о б . і З [ 2 о б . ' ) 4 І 1 об.ї5 10 15 20 25 30 35 40 Читаться эта запись будет так: 1. Повернуть ключ 13 вправо на пять оборотов от его первоначального положения и остановить вращение напротив риски на ключе 7 с цифрой " 1 " . 2. Повернуть ключ 13 влево на четыре оборота, начиная отсчет от предыдущего положения (т.е. цифры "1") и остановить вращение напротив риски с цифрой "2", и т.д. Начальное количество оборотов ключа 13 может быть любым, но достаточным для того, чтобы все диски (9 и 12} находились в зацеплении. При вращении ключа 13 в любую сторону желательно ключ 7 поджать вправо с целью устранения люфтов, которые являются следствием неточностей изготовления элементов замка. Зная шифр замка и набрав его в последовательное!/, как описано выше, для передвижения засова 2 Й положение "открыто" необходимо ключ 7 повернуть влево до упора. Конструкция шифрового устройства позволяет легко изменить, усложнить (увеличить к о л и ч е с т в о . д и с к о в), у п р о с т и т ь (уменьшить количество дисков, или сблокировать несколько дисков в один) шифр, благодаря чему запирающее устройство может иметь большое количество шифров. 89 д-д 10 Н S фиг 6 Упорядник Замовлення 4274 Техред М.Келемеш Коректор М. Куль Тираж ' Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІиа, 101
