Стрижневий фіксатор

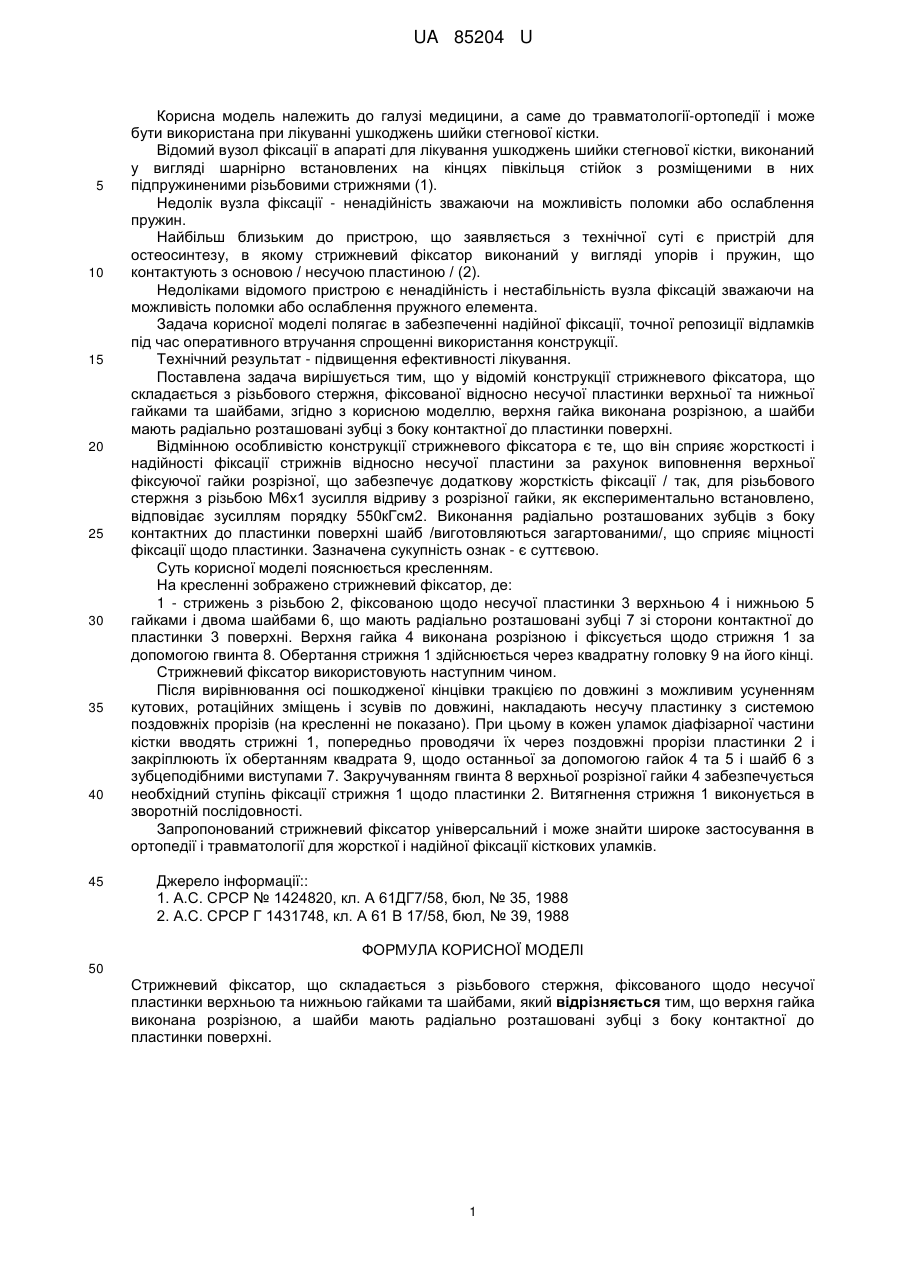

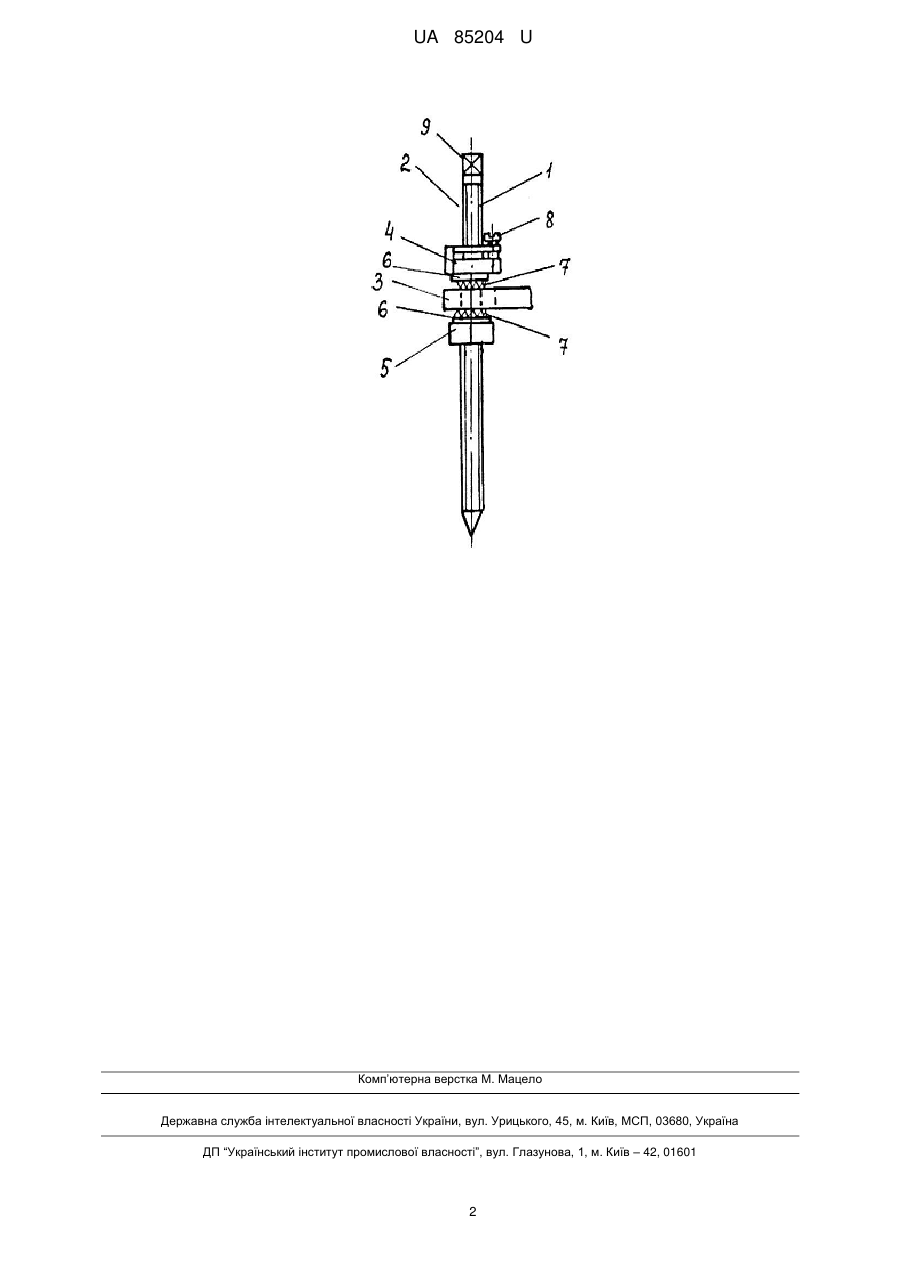

Реферат: UA 85204 U UA 85204 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі медицини, а саме до травматології-ортопедії і може бути використана при лікуванні ушкоджень шийки стегнової кістки. Відомий вузол фіксації в апараті для лікування ушкоджень шийки стегнової кістки, виконаний у вигляді шарнірно встановлених на кінцях півкільця стійок з розміщеними в них підпружиненими різьбовими стрижнями (1). Недолік вузла фіксації - ненадійність зважаючи на можливість поломки або ослаблення пружин. Найбільш близьким до пристрою, що заявляється з технічної суті є пристрій для остеосинтезу, в якому стрижневий фіксатор виконаний у вигляді упорів і пружин, що контактують з основою / несучою пластиною / (2). Недоліками відомого пристрою є ненадійність і нестабільність вузла фіксацій зважаючи на можливість поломки або ослаблення пружного елемента. Задача корисної моделі полягає в забезпеченні надійної фіксації, точної репозиції відламків під час оперативного втручання спрощенні використання конструкції. Технічний результат - підвищення ефективності лікування. Поставлена задача вирішується тим, що у відомій конструкції стрижневого фіксатора, що складається з різьбового стержня, фіксованої відносно несучої пластинки верхньої та нижньої гайками та шайбами, згідно з корисною моделлю, верхня гайка виконана розрізною, а шайби мають радіально розташовані зубці з боку контактної до пластинки поверхні. Відмінною особливістю конструкції стрижневого фіксатора є те, що він сприяє жорсткості і надійності фіксації стрижнів відносно несучої пластини за рахунок виповнення верхньої фіксуючої гайки розрізної, що забезпечує додаткову жорсткість фіксації / так, для різьбового стержня з різьбою М6х1 зусилля відриву з розрізної гайки, як експериментально встановлено, відповідає зусиллям порядку 550кГсм2. Виконання радіально розташованих зубців з боку контактних до пластинки поверхні шайб /виготовляються загартованими/, що сприяє міцності фіксації щодо пластинки. Зазначена сукупність ознак - є суттєвою. Суть корисної моделі пояснюється кресленням. На кресленні зображено стрижневий фіксатор, де: 1 - стрижень з різьбою 2, фіксованою щодо несучої пластинки 3 верхньою 4 і нижньою 5 гайками і двома шайбами 6, що мають радіально розташовані зубці 7 зі сторони контактної до пластинки 3 поверхні. Верхня гайка 4 виконана розрізною і фіксується щодо стрижня 1 за допомогою гвинта 8. Обертання стрижня 1 здійснюється через квадратну головку 9 на його кінці. Стрижневий фіксатор використовують наступним чином. Після вирівнювання осі пошкодженої кінцівки тракцією по довжині з можливим усуненням кутових, ротаційних зміщень і зсувів по довжині, накладають несучу пластинку з системою поздовжніх прорізів (на кресленні не показано). При цьому в кожен уламок діафізарної частини кістки вводять стрижні 1, попередньо проводячи їх через поздовжні прорізи пластинки 2 і закріплюють їх обертанням квадрата 9, щодо останньої за допомогою гайок 4 та 5 і шайб 6 з зубцеподібними виступами 7. Закручуванням гвинта 8 верхньої розрізної гайки 4 забезпечується необхідний ступінь фіксації стрижня 1 щодо пластинки 2. Витягнення стрижня 1 виконується в зворотній послідовності. Запропонований стрижневий фіксатор універсальний і може знайти широке застосування в ортопедії і травматології для жорсткої і надійної фіксації кісткових уламків. Джерело інформації:: 1. А.С. СРСР № 1424820, кл. А 61ДГ7/58, бюл, № 35, 1988 2. А.С. СРСР Г 1431748, кл. А 61 В 17/58, бюл, № 39, 1988 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Стрижневий фіксатор, що складається з різьбового стержня, фіксованого щодо несучої пластинки верхньою та нижньою гайками та шайбами, який відрізняється тим, що верхня гайка виконана розрізною, а шайби мають радіально розташовані зубці з боку контактної до пластинки поверхні. 1 UA 85204 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
