Очисний комбайн для тонких пластів

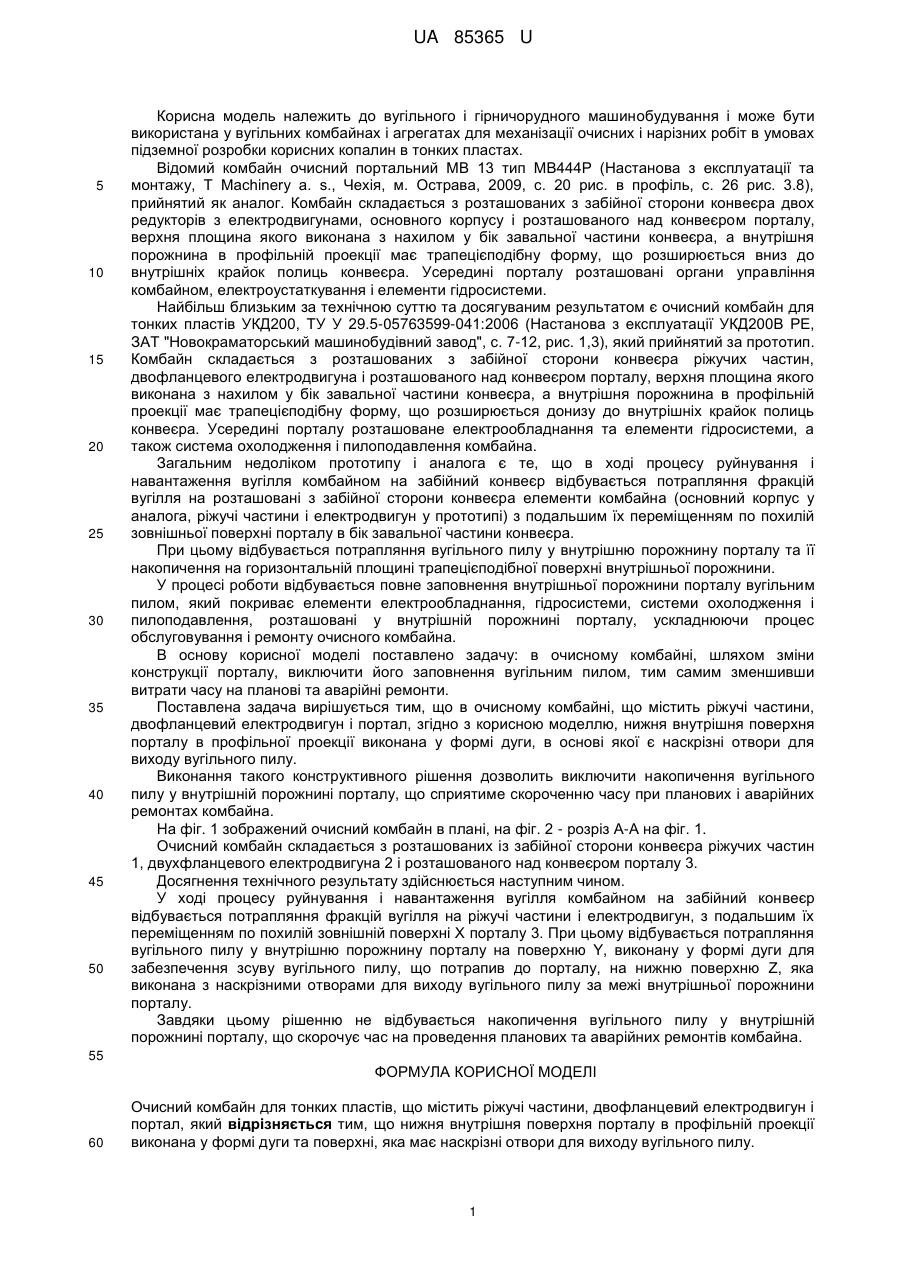

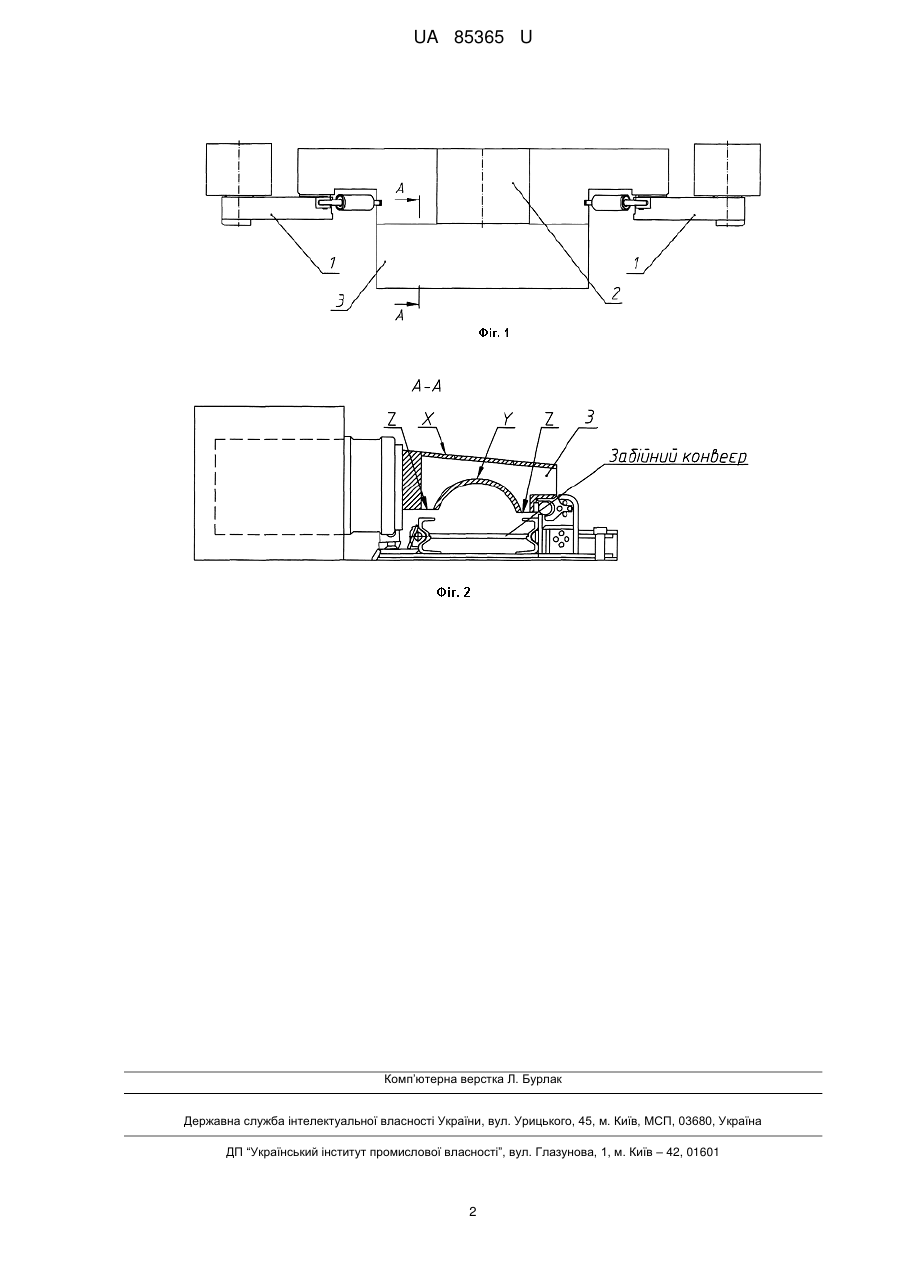

Реферат: UA 85365 U UA 85365 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вугільного і гірничорудного машинобудування і може бути використана у вугільних комбайнах і агрегатах для механізації очисних і нарізних робіт в умовах підземної розробки корисних копалин в тонких пластах. Відомий комбайн очисний портальний MB 13 тип МВ444Р (Настанова з експлуатації та монтажу, Τ Machinery a. s., Чехія, м. Острава, 2009, с. 20 рис. в профіль, с. 26 рис. 3.8), прийнятий як аналог. Комбайн складається з розташованих з забійної сторони конвеєра двох редукторів з електродвигунами, основного корпусу і розташованого над конвеєром порталу, верхня площина якого виконана з нахилом у бік завальної частини конвеєра, а внутрішня порожнина в профільній проекції має трапецієподібну форму, що розширюється вниз до внутрішніх крайок полиць конвеєра. Усередині порталу розташовані органи управління комбайном, електроустаткування і елементи гідросистеми. Найбільш близьким за технічною суттю та досягуваним результатом є очисний комбайн для тонких пластів УКД200, ТУ У 29.5-05763599-041:2006 (Настанова з експлуатації УКД200В РЕ, ЗАТ "Новокраматорський машинобудівний завод", с. 7-12, рис. 1,3), який прийнятий за прототип. Комбайн складається з розташованих з забійної сторони конвеєра ріжучих частин, двофланцевого електродвигуна і розташованого над конвеєром порталу, верхня площина якого виконана з нахилом у бік завальної частини конвеєра, а внутрішня порожнина в профільній проекції має трапецієподібну форму, що розширюється донизу до внутрішніх крайок полиць конвеєра. Усередині порталу розташоване електрообладнання та елементи гідросистеми, а також система охолодження і пилоподавлення комбайна. Загальним недоліком прототипу і аналога є те, що в ході процесу руйнування і навантаження вугілля комбайном на забійний конвеєр відбувається потрапляння фракцій вугілля на розташовані з забійної сторони конвеєра елементи комбайна (основний корпус у аналога, ріжучі частини і електродвигун у прототипі) з подальшим їх переміщенням по похилій зовнішньої поверхні порталу в бік завальної частини конвеєра. При цьому відбувається потрапляння вугільного пилу у внутрішню порожнину порталу та її накопичення на горизонтальній площині трапецієподібної поверхні внутрішньої порожнини. У процесі роботи відбувається повне заповнення внутрішньої порожнини порталу вугільним пилом, який покриває елементи електрообладнання, гідросистеми, системи охолодження і пилоподавлення, розташовані у внутрішній порожнині порталу, ускладнюючи процес обслуговування і ремонту очисного комбайна. В основу корисної моделі поставлено задачу: в очисному комбайні, шляхом зміни конструкції порталу, виключити його заповнення вугільним пилом, тим самим зменшивши витрати часу на планові та аварійні ремонти. Поставлена задача вирішується тим, що в очисному комбайні, що містить ріжучі частини, двофланцевий електродвигун і портал, згідно з корисною моделлю, нижня внутрішня поверхня порталу в профільної проекції виконана у формі дуги, в основі якої є наскрізні отвори для виходу вугільного пилу. Виконання такого конструктивного рішення дозволить виключити накопичення вугільного пилу у внутрішній порожнині порталу, що сприятиме скороченню часу при планових і аварійних ремонтах комбайна. На фіг. 1 зображений очисний комбайн в плані, на фіг. 2 - розріз А-А на фіг. 1. Очисний комбайн складається з розташованих із забійної сторони конвеєра ріжучих частин 1, двухфланцевого електродвигуна 2 і розташованого над конвеєром порталу 3. Досягнення технічного результату здійснюється наступним чином. У ході процесу руйнування і навантаження вугілля комбайном на забійний конвеєр відбувається потрапляння фракцій вугілля на ріжучі частини і електродвигун, з подальшим їх переміщенням по похилій зовнішній поверхні X порталу 3. При цьому відбувається потрапляння вугільного пилу у внутрішню порожнину порталу на поверхню Υ, виконану у формі дуги для забезпечення зсуву вугільного пилу, що потрапив до порталу, на нижню поверхню Ζ, яка виконана з наскрізними отворами для виходу вугільного пилу за межі внутрішньої порожнини порталу. Завдяки цьому рішенню не відбувається накопичення вугільного пилу у внутрішній порожнині порталу, що скорочує час на проведення планових та аварійних ремонтів комбайна. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Очисний комбайн для тонких пластів, що містить ріжучі частини, двофланцевий електродвигун і портал, який відрізняється тим, що нижня внутрішня поверхня порталу в профільній проекції виконана у формі дуги та поверхні, яка має наскрізні отвори для виходу вугільного пилу. 1 UA 85365 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
