Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій

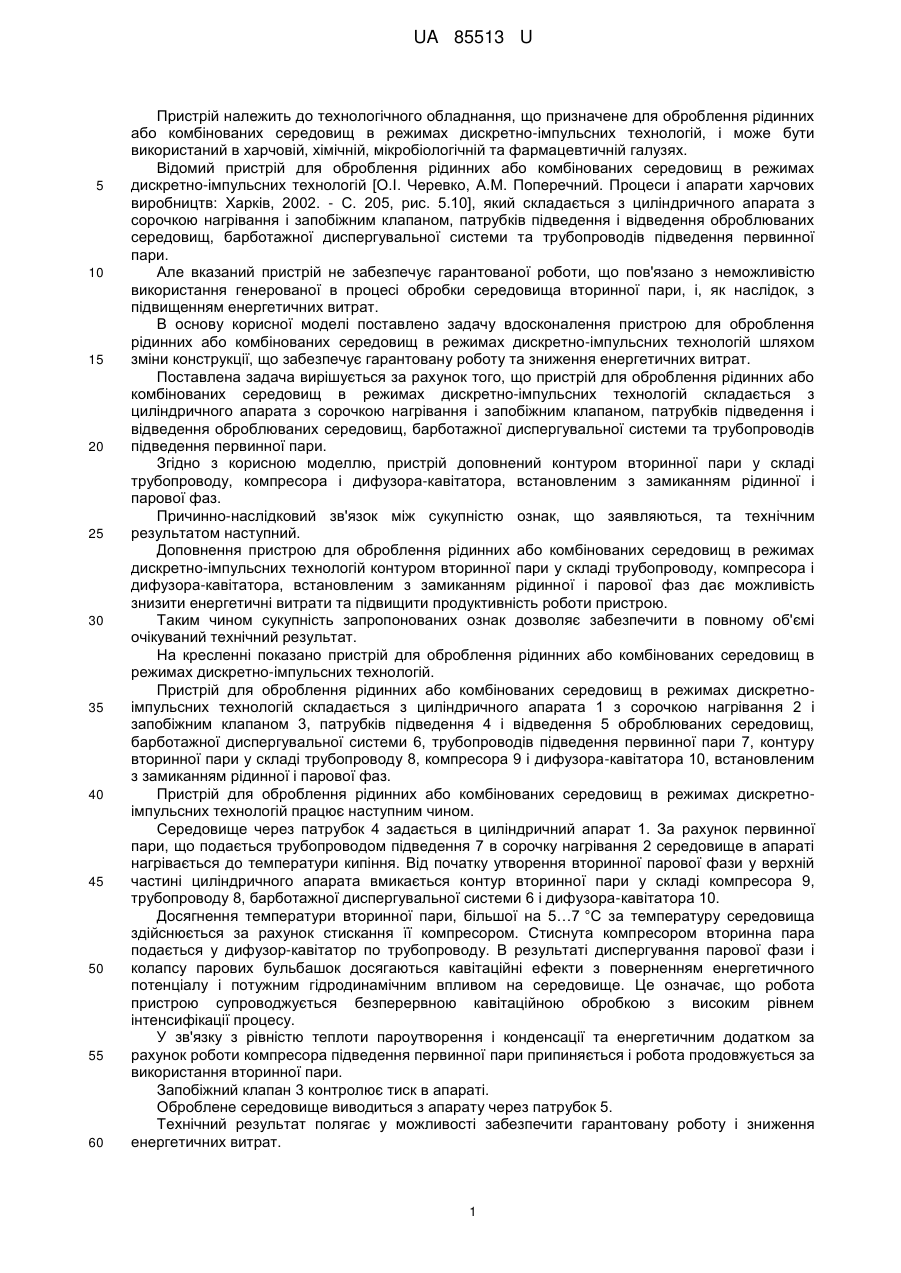

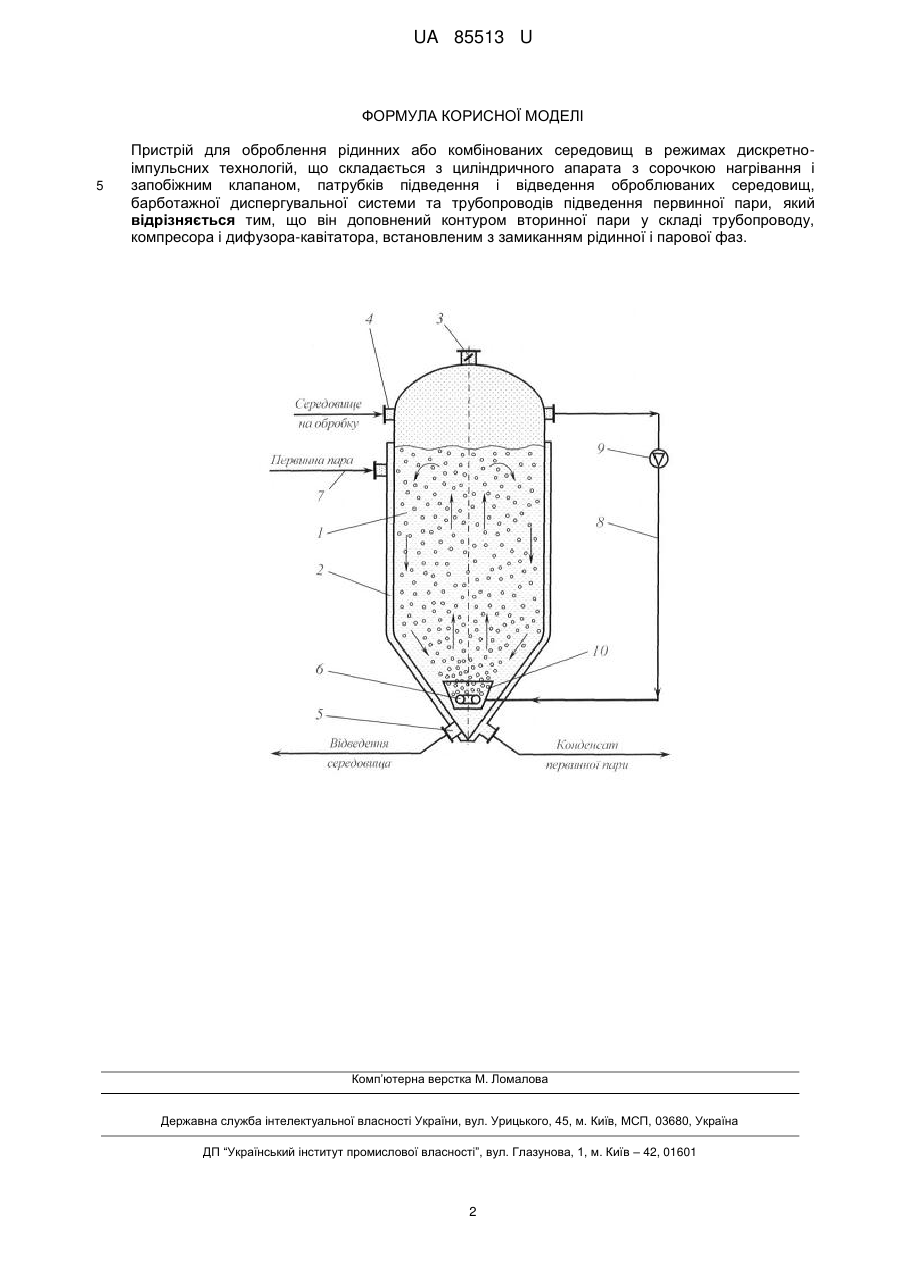

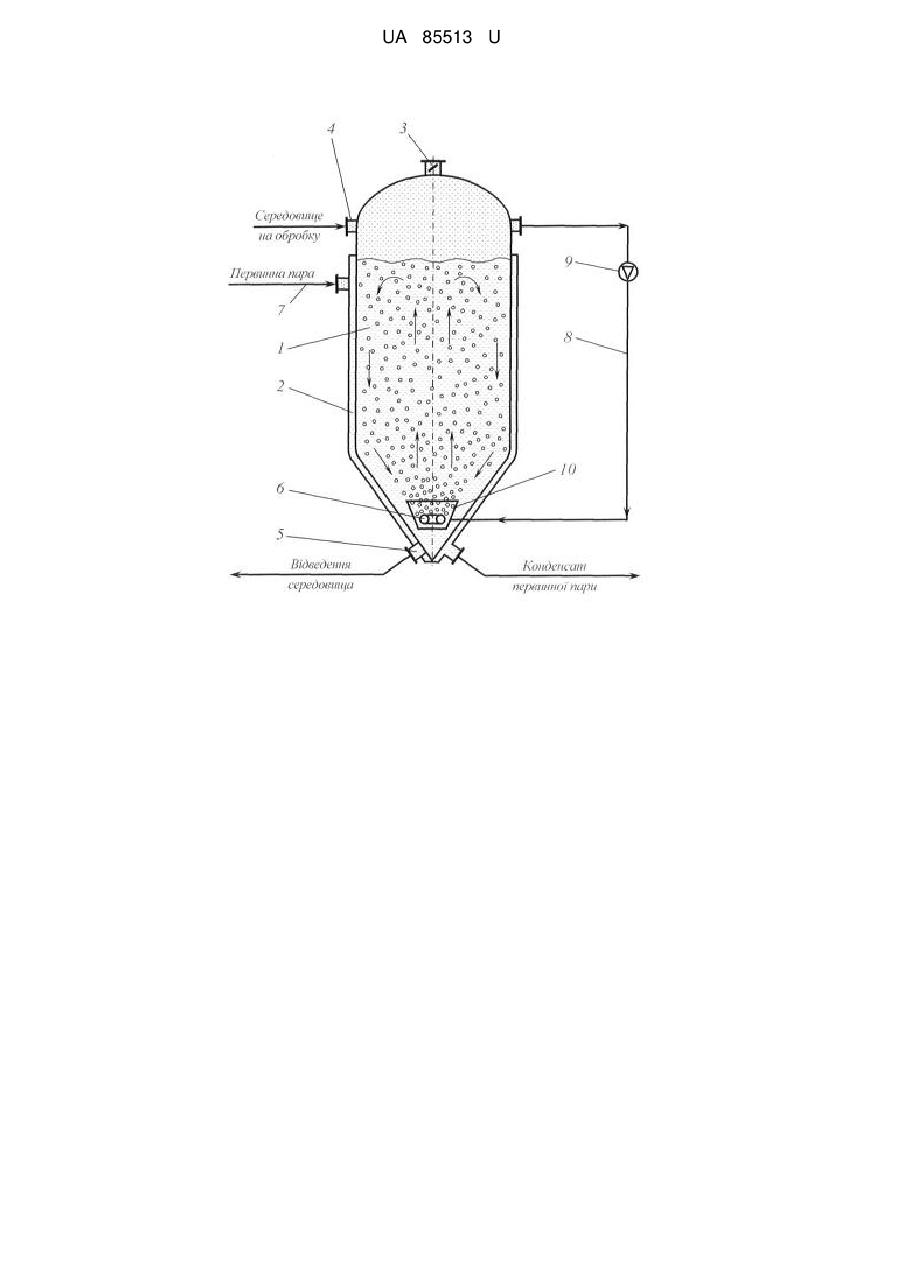

Реферат: UA 85513 U UA 85513 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до технологічного обладнання, що призначене для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій, і може бути використаний в харчовій, хімічній, мікробіологічній та фармацевтичній галузях. Відомий пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій [О.І. Черевко, A.M. Поперечний. Процеси і апарати харчових виробництв: Харків, 2002. - С. 205, рис. 5.10], який складається з циліндричного апарата з сорочкою нагрівання і запобіжним клапаном, патрубків підведення і відведення оброблюваних середовищ, барботажної диспергувальної системи та трубопроводів підведення первинної пари. Але вказаний пристрій не забезпечує гарантованої роботи, що пов'язано з неможливістю використання генерованої в процесі обробки середовища вторинної пари, і, як наслідок, з підвищенням енергетичних витрат. В основу корисної моделі поставлено задачу вдосконалення пристрою для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій шляхом зміни конструкції, що забезпечує гарантовану роботу та зниження енергетичних витрат. Поставлена задача вирішується за рахунок того, що пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій складається з циліндричного апарата з сорочкою нагрівання і запобіжним клапаном, патрубків підведення і відведення оброблюваних середовищ, барботажної диспергувальної системи та трубопроводів підведення первинної пари. Згідно з корисною моделлю, пристрій доповнений контуром вторинної пари у складі трубопроводу, компресора і дифузора-кавітатора, встановленим з замиканням рідинної і парової фаз. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом наступний. Доповнення пристрою для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій контуром вторинної пари у складі трубопроводу, компресора і дифузора-кавітатора, встановленим з замиканням рідинної і парової фаз дає можливість знизити енергетичні витрати та підвищити продуктивність роботи пристрою. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій. Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретноімпульсних технологій складається з циліндричного апарата 1 з сорочкою нагрівання 2 і запобіжним клапаном 3, патрубків підведення 4 і відведення 5 оброблюваних середовищ, барботажної диспергувальної системи 6, трубопроводів підведення первинної пари 7, контуру вторинної пари у складі трубопроводу 8, компресора 9 і дифузора-кавітатора 10, встановленим з замиканням рідинної і парової фаз. Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретноімпульсних технологій працює наступним чином. Середовище через патрубок 4 задається в циліндричний апарат 1. За рахунок первинної пари, що подається трубопроводом підведення 7 в сорочку нагрівання 2 середовище в апараті нагрівається до температури кипіння. Від початку утворення вторинної парової фази у верхній частині циліндричного апарата вмикається контур вторинної пари у складі компресора 9, трубопроводу 8, барботажної диспергувальної системи 6 і дифузора-кавітатора 10. Досягнення температури вторинної пари, більшої на 5…7 °C за температуру середовища здійснюється за рахунок стискання її компресором. Стиснута компресором вторинна пара подається у дифузор-кавітатор по трубопроводу. В результаті диспергування парової фази і колапсу парових бульбашок досягаються кавітаційні ефекти з поверненням енергетичного потенціалу і потужним гідродинамічним впливом на середовище. Це означає, що робота пристрою супроводжується безперервною кавітаційною обробкою з високим рівнем інтенсифікації процесу. У зв'язку з рівністю теплоти пароутворення і конденсації та енергетичним додатком за рахунок роботи компресора підведення первинної пари припиняється і робота продовжується за використання вторинної пари. Запобіжний клапан 3 контролює тиск в апараті. Оброблене середовище виводиться з апарату через патрубок 5. Технічний результат полягає у можливості забезпечити гарантовану роботу і зниження енергетичних витрат. 1 UA 85513 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретноімпульсних технологій, що складається з циліндричного апарата з сорочкою нагрівання і запобіжним клапаном, патрубків підведення і відведення оброблюваних середовищ, барботажної диспергувальної системи та трубопроводів підведення первинної пари, який відрізняється тим, що він доповнений контуром вторинної пари у складі трубопроводу, компресора і дифузора-кавітатора, встановленим з замиканням рідинної і парової фаз. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
