Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій
Номер патенту: 55121
Опубліковано: 10.12.2010
Автори: Бут Сергій Анатолійович, Соколенко Анатолій Іванович, Шевченко Людмила Юхимівна, Шевченко Олександр Юхимович
Формула / Реферат
Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій, що складається з циліндричного апарата, патрубків підведення і відведення оброблюваного середовища, барботажної системи, трубопроводів підведення первинної і відведення вторинної пари та регулюючих засувок, який відрізняється тим, що він доповнений симетрично встановленим апаратом і термокомпресором.
Текст

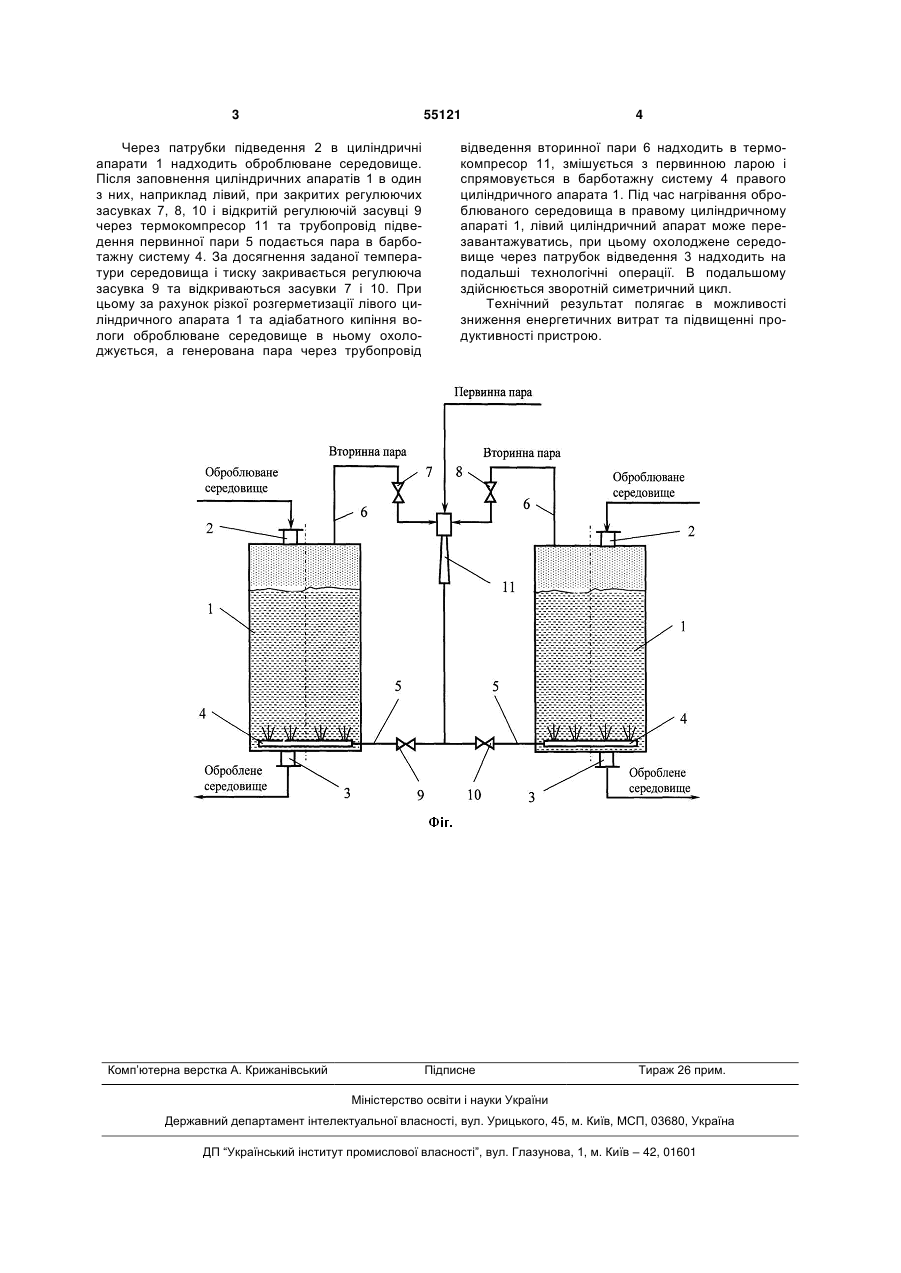

Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретноімпульсних технологій, що складається з циліндричного апарата, патрубків підведення і відведення оброблюваного середовища, барботажної системи, трубопроводів підведення первинної і відведення вторинної пари та регулюючих засувок, який відрізняється тим, що він доповнений симетрично встановленим апаратом і термокомпресором. (19) (21) u201005254 (22) 29.04.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) СОКОЛЕНКО АНАТОЛІЙ ІВАНОВИЧ, ШЕВЧЕНКО ОЛЕКСАНДР ЮХИМОВИЧ, БУТ СЕРГІЙ АНАТОЛІЙОВИЧ, ШЕВЧЕНКО ЛЮДМИЛА ЮХИМІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 55121 Через патрубки підведення 2 в циліндричні апарати 1 надходить оброблюване середовище. Після заповнення циліндричних апаратів 1 в один з них, наприклад лівий, при закритих регулюючих засувках 7, 8, 10 і відкритій регулюючій засувці 9 через термокомпресор 11 та трубопровід підведення первинної пари 5 подається пара в барботажну систему 4. За досягнення заданої температури середовища і тиску закривається регулююча засувка 9 та відкриваються засувки 7 і 10. При цьому за рахунок різкої розгерметизації лівого циліндричного апарата 1 та адіабатного кипіння вологи оброблюване середовище в ньому охолоджується, а генерована пара через трубопровід Комп’ютерна верстка А. Крижанівський 4 відведення вторинної пари 6 надходить в термокомпресор 11, змішується з первинною ларою і спрямовується в барботажну систему 4 правого циліндричного апарата 1. Під час нагрівання оброблюваного середовища в правому циліндричному апараті 1, лівий циліндричний апарат може перезавантажуватись, при цьому охолоджене середовище через патрубок відведення 3 надходить на подальші технологічні операції. В подальшому здійснюється зворотній симетричний цикл. Технічний результат полягає в можливості зниження енергетичних витрат та підвищенні продуктивності пристрою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for processing of liquid or combined media in conditions of discrete-pulse technologies
Автори англійськоюSokolenko Anatolii Ivanovych, Shevchenko Oleksandr Yukhymovych, But Serhii Anatoliiovych, Shevchenko Liudmyla Yukhymivna
Назва патенту російськоюУстройство для обработки жидкостных или комбинированных сред в режимах дискретно-импульсных технологий
Автори російськоюСоколенко Анатолий Иванович, Шевченко Александр Ефимович, Бут Сергей Анатольевич, Шевченко Людмила Ефимовна
МПК / Мітки
МПК: C12C 13/00
Мітки: оброблення, рідинних, режимах, комбінованих, дискретно-імпульсних, середовищ, технологій, пристрій
