Спосіб регулювання температури прес-форми машини лиття під тиском

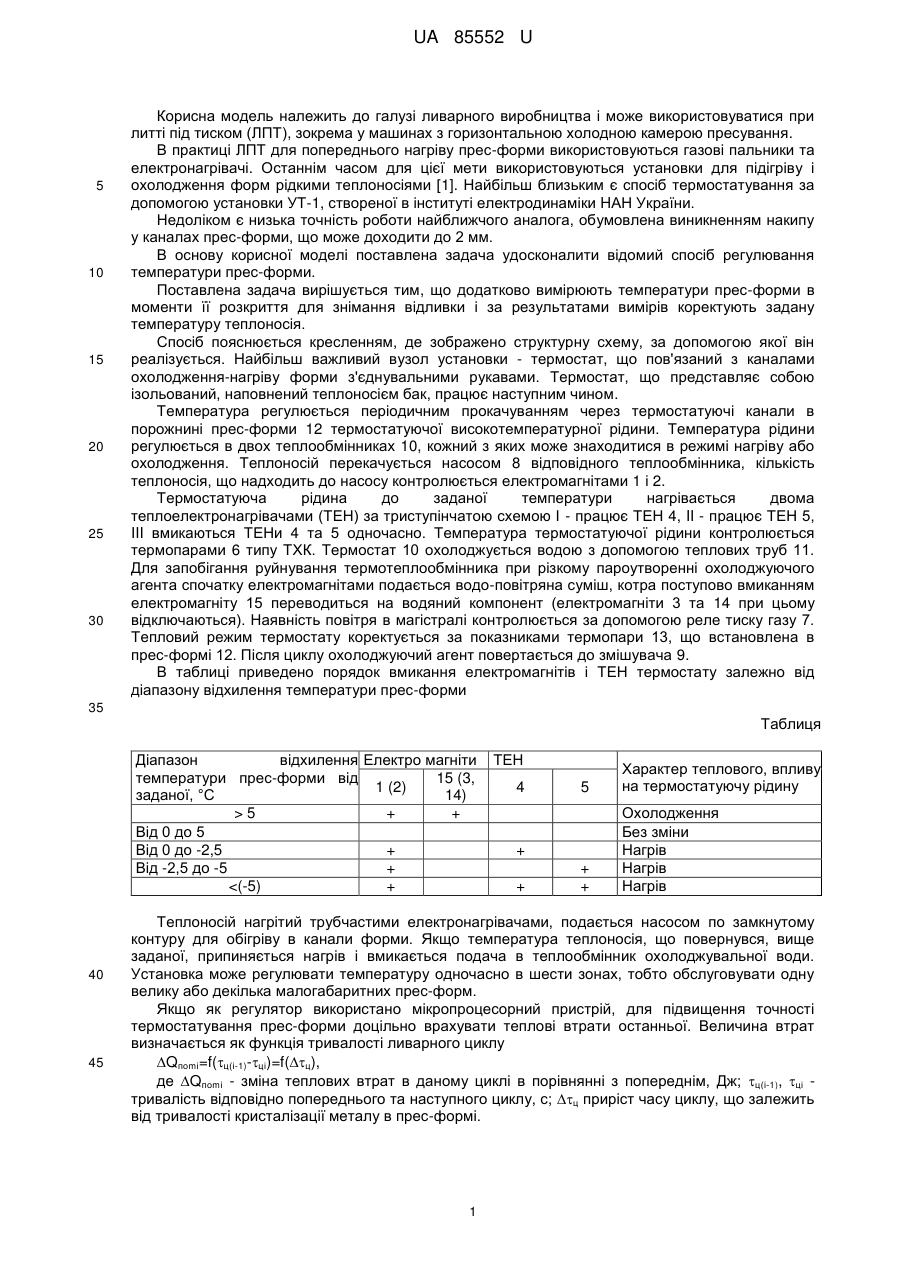

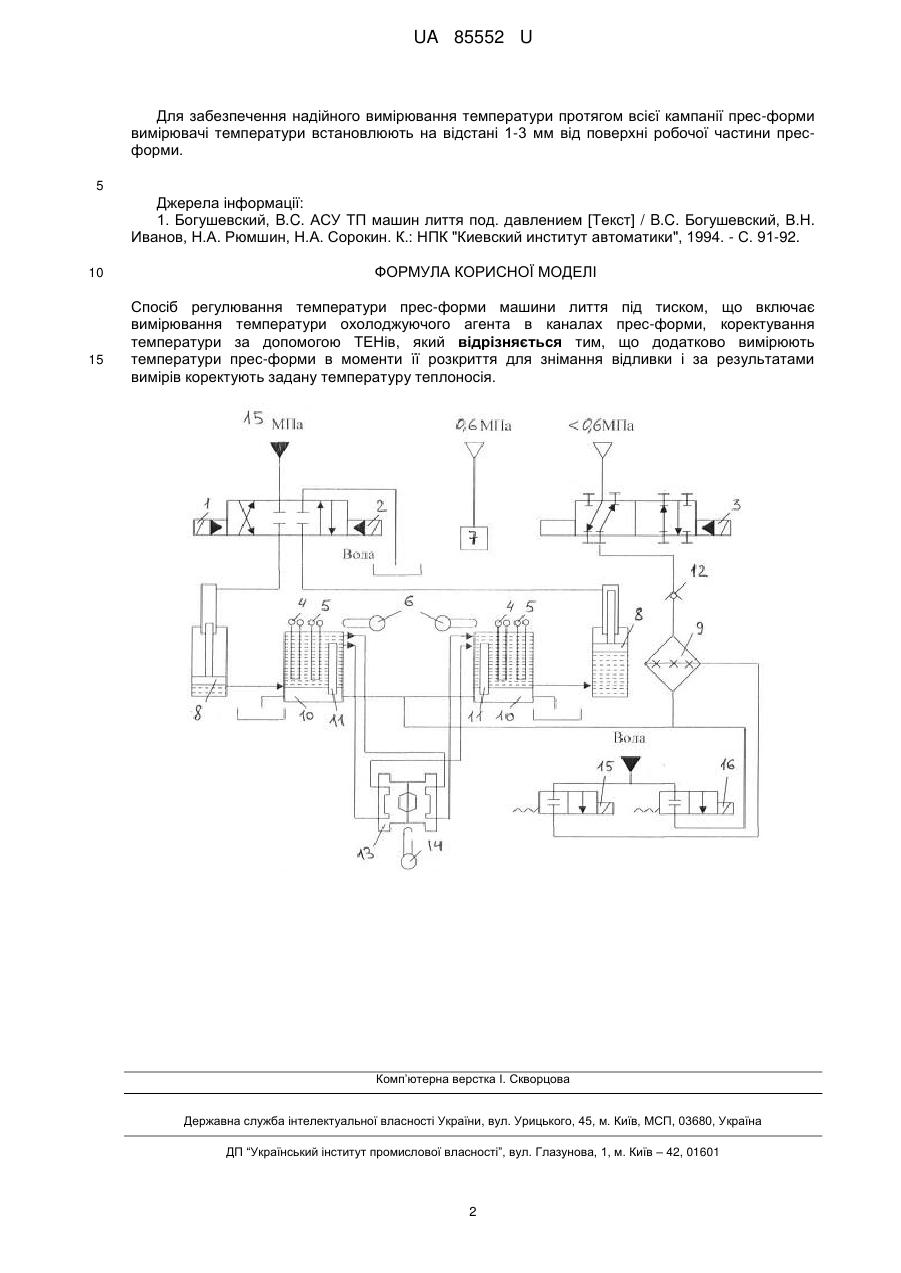

Реферат: UA 85552 U UA 85552 U 5 10 15 20 25 30 Корисна модель належить до галузі ливарного виробництва і може використовуватися при литті під тиском (ЛПТ), зокрема у машинах з горизонтальною холодною камерою пресування. В практиці ЛПТ для попереднього нагріву прес-форми використовуються газові пальники та електронагрівачі. Останнім часом для цієї мети використовуються установки для підігріву і охолодження форм рідкими теплоносіями [1]. Найбільш близьким є спосіб термостатування за допомогою установки УТ-1, створеної в інституті електродинаміки HАН України. Недоліком є низька точність роботи найближчого аналога, обумовлена виникненням накипу у каналах прес-форми, що може доходити до 2 мм. В основу корисної моделі поставлена задача удосконалити відомий спосіб регулювання температури прес-форми. Поставлена задача вирішується тим, що додатково вимірюють температури прес-форми в моменти її розкриття для знімання відливки і за результатами вимірів коректують задану температуру теплоносія. Спосіб пояснюється кресленням, де зображено структурну схему, за допомогою якої він реалізується. Найбільш важливий вузол установки - термостат, що пов'язаний з каналами охолодження-нагріву форми з'єднувальними рукавами. Термостат, що представляє собою ізольований, наповнений теплоносієм бак, працює наступним чином. Температура регулюється періодичним прокачуванням через термостатуючі канали в порожнині прес-форми 12 термостатуючої високотемпературної рідини. Температура рідини регулюється в двох теплообмінниках 10, кожний з яких може знаходитися в режимі нагріву або охолодження. Теплоносій перекачується насосом 8 відповідного теплообмінника, кількість теплоносія, що надходить до насосу контролюється електромагнітами 1 і 2. Термостатуюча рідина до заданої температури нагрівається двома теплоелектронагрівачами (ТЕН) за триступінчатою схемою І - працює ТЕН 4, II - працює ТЕН 5, III вмикаються ТЕНи 4 та 5 одночасно. Температура термостатуючої рідини контролюється термопарами 6 типу ТХК. Термостат 10 охолоджується водою з допомогою теплових труб 11. Для запобігання руйнування термотеплообмінника при різкому пароутворенні охолоджуючого агента спочатку електромагнітами подається водо-повітряна суміш, котра поступово вмиканням електромагніту 15 переводиться на водяний компонент (електромагніти 3 та 14 при цьому відключаються). Наявність повітря в магістралі контролюється за допомогою реле тиску газу 7. Тепловий режим термостату коректується за показниками термопари 13, що встановлена в прес-формі 12. Після циклу охолоджуючий агент повертається до змішувача 9. В таблиці приведено порядок вмикання електромагнітів і ТЕН термостату залежно від діапазону відхилення температури прес-форми 35 Таблиця Діапазон відхилення Електро магніти температури прес-форми від 15 (3, 1 (2) заданої, °C 14) >5 + + Від 0 до 5 Від 0 до -2,5 + Від -2,5 до -5 +
