Муфта

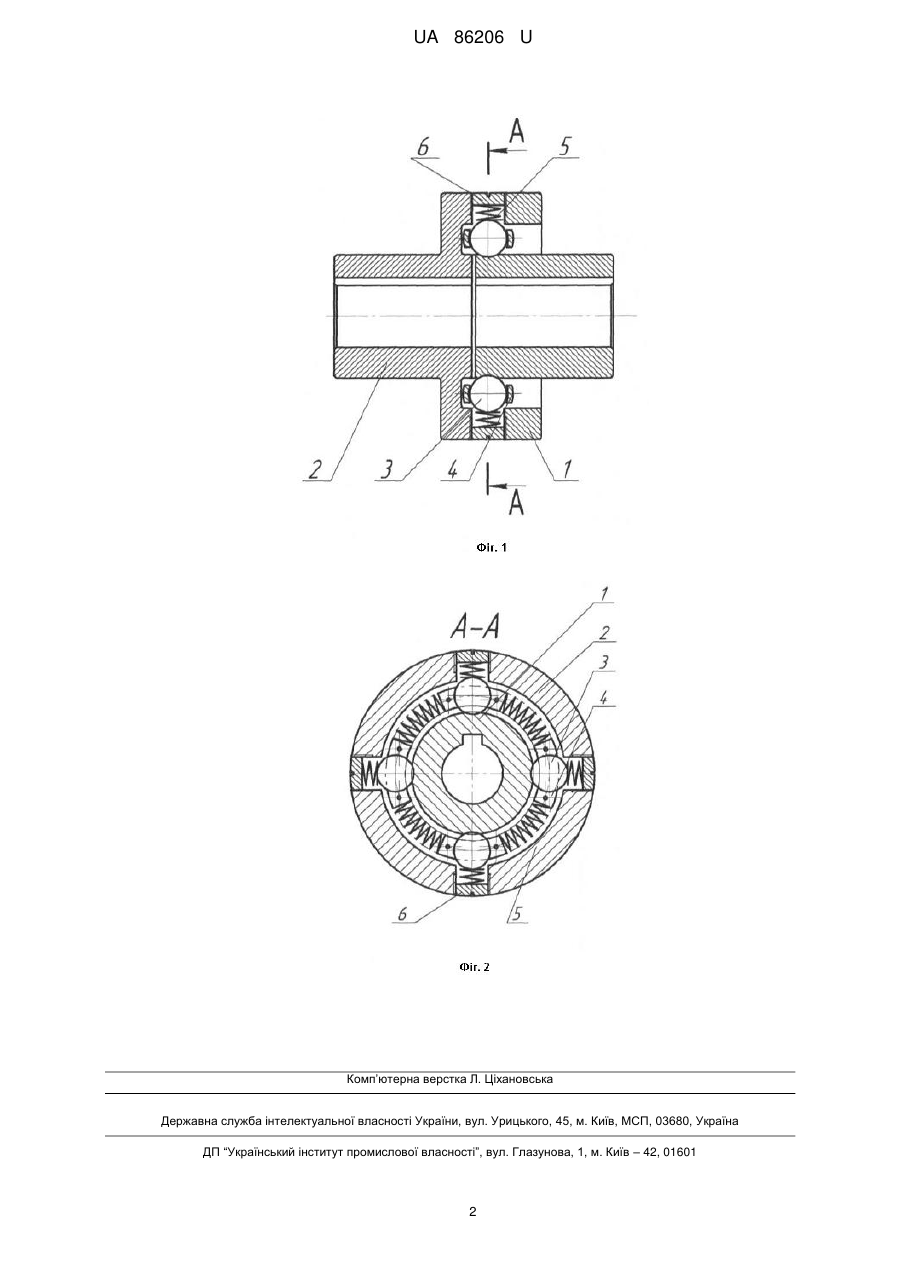

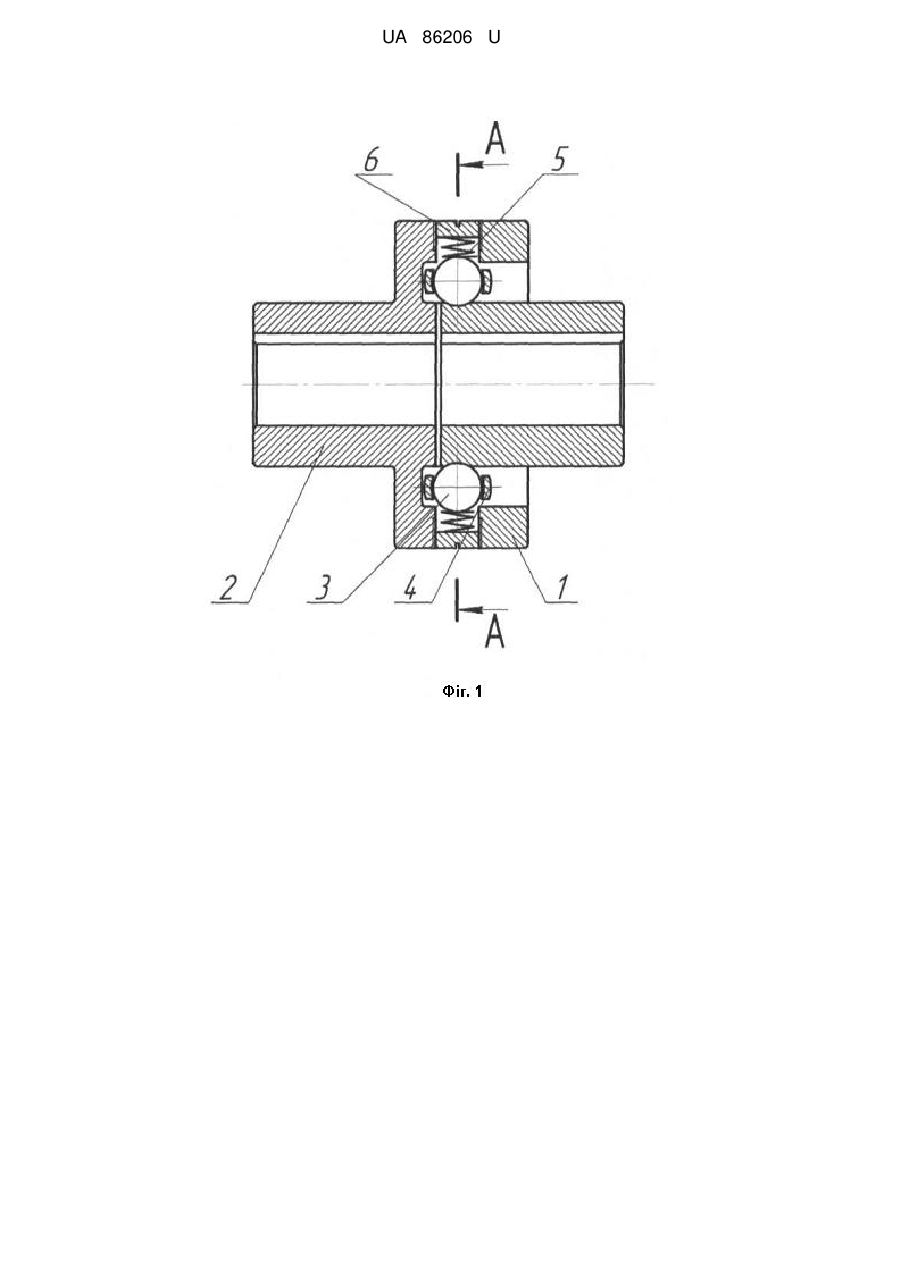

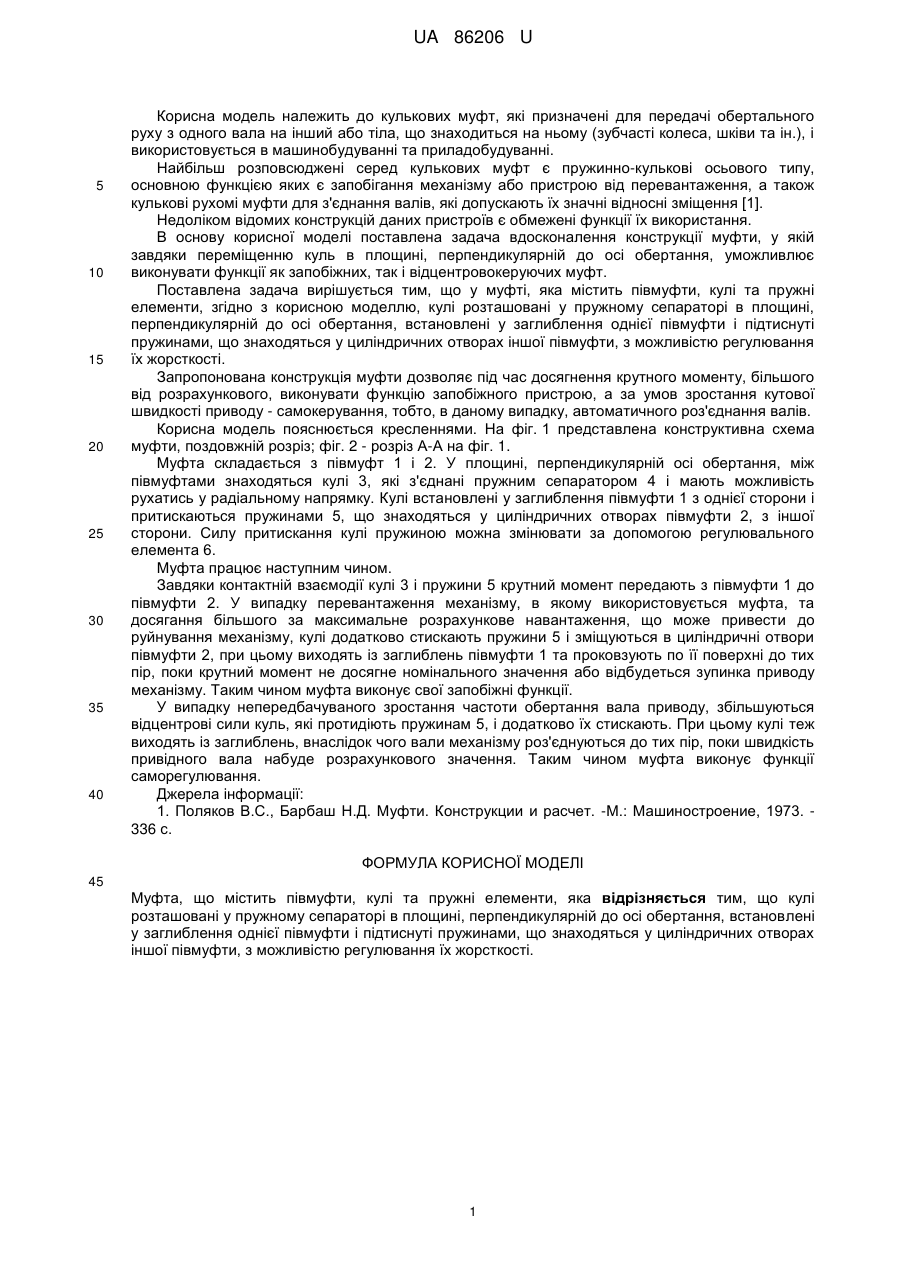

Реферат: Муфта, що містить півмуфти, кулі та пружні елементи, причому кулі розташовані у пружному сепараторі в площині, перпендикулярній до осі обертання, встановлені у заглиблення однієї півмуфти і підтиснуті пружинами, що знаходяться у циліндричних отворах іншої півмуфти, з можливістю регулювання їх жорсткості. UA 86206 U (12) UA 86206 U UA 86206 U 5 10 15 20 25 30 35 40 Корисна модель належить до кулькових муфт, які призначені для передачі обертального руху з одного вала на інший або тіла, що знаходиться на ньому (зубчасті колеса, шківи та ін.), і використовується в машинобудуванні та приладобудуванні. Найбільш розповсюджені серед кулькових муфт є пружинно-кулькові осьового типу, основною функцією яких є запобігання механізму або пристрою від перевантаження, а також кулькові рухомі муфти для з'єднання валів, які допускають їх значні відносні зміщення [1]. Недоліком відомих конструкцій даних пристроїв є обмежені функції їх використання. В основу корисної моделі поставлена задача вдосконалення конструкції муфти, у якій завдяки переміщенню куль в площині, перпендикулярній до осі обертання, уможливлює виконувати функції як запобіжних, так і відцентровокеруючих муфт. Поставлена задача вирішується тим, що у муфті, яка містить півмуфти, кулі та пружні елементи, згідно з корисною моделлю, кулі розташовані у пружному сепараторі в площині, перпендикулярній до осі обертання, встановлені у заглиблення однієї півмуфти і підтиснуті пружинами, що знаходяться у циліндричних отворах іншої півмуфти, з можливістю регулювання їх жорсткості. Запропонована конструкція муфти дозволяє під час досягнення крутного моменту, більшого від розрахункового, виконувати функцію запобіжного пристрою, а за умов зростання кутової швидкості приводу - самокерування, тобто, в даному випадку, автоматичного роз'єднання валів. Корисна модель пояснюється кресленнями. На фіг. 1 представлена конструктивна схема муфти, поздовжній розріз; фіг. 2 - розріз А-А на фіг. 1. Муфта складається з півмуфт 1 і 2. У площині, перпендикулярній осі обертання, між півмуфтами знаходяться кулі 3, які з'єднані пружним сепаратором 4 і мають можливість рухатись у радіальному напрямку. Кулі встановлені у заглиблення півмуфти 1 з однієї сторони і притискаються пружинами 5, що знаходяться у циліндричних отворах півмуфти 2, з іншої сторони. Силу притискання кулі пружиною можна змінювати за допомогою регулювального елемента 6. Муфта працює наступним чином. Завдяки контактній взаємодії кулі 3 і пружини 5 крутний момент передають з півмуфти 1 до півмуфти 2. У випадку перевантаження механізму, в якому використовується муфта, та досягання більшого за максимальне розрахункове навантаження, що може привести до руйнування механізму, кулі додатково стискають пружини 5 і зміщуються в циліндричні отвори півмуфти 2, при цьому виходять із заглиблень півмуфти 1 та проковзують по її поверхні до тих пір, поки крутний момент не досягне номінального значення або відбудеться зупинка приводу механізму. Таким чином муфта виконує свої запобіжні функції. У випадку непередбачуваного зростання частоти обертання вала приводу, збільшуються відцентрові сили куль, які протидіють пружинам 5, і додатково їх стискають. При цьому кулі теж виходять із заглиблень, внаслідок чого вали механізму роз'єднуються до тих пір, поки швидкість привідного вала набуде розрахункового значення. Таким чином муфта виконує функції саморегулювання. Джерела інформації: 1. Поляков В.С., Барбаш Н.Д. Муфти. Конструкции и расчет. -М.: Машиностроение, 1973. 336 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Муфта, що містить півмуфти, кулі та пружні елементи, яка відрізняється тим, що кулі розташовані у пружному сепараторі в площині, перпендикулярній до осі обертання, встановлені у заглиблення однієї півмуфти і підтиснуті пружинами, що знаходяться у циліндричних отворах іншої півмуфти, з можливістю регулювання їх жорсткості. 1 UA 86206 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
