Гідромасажер

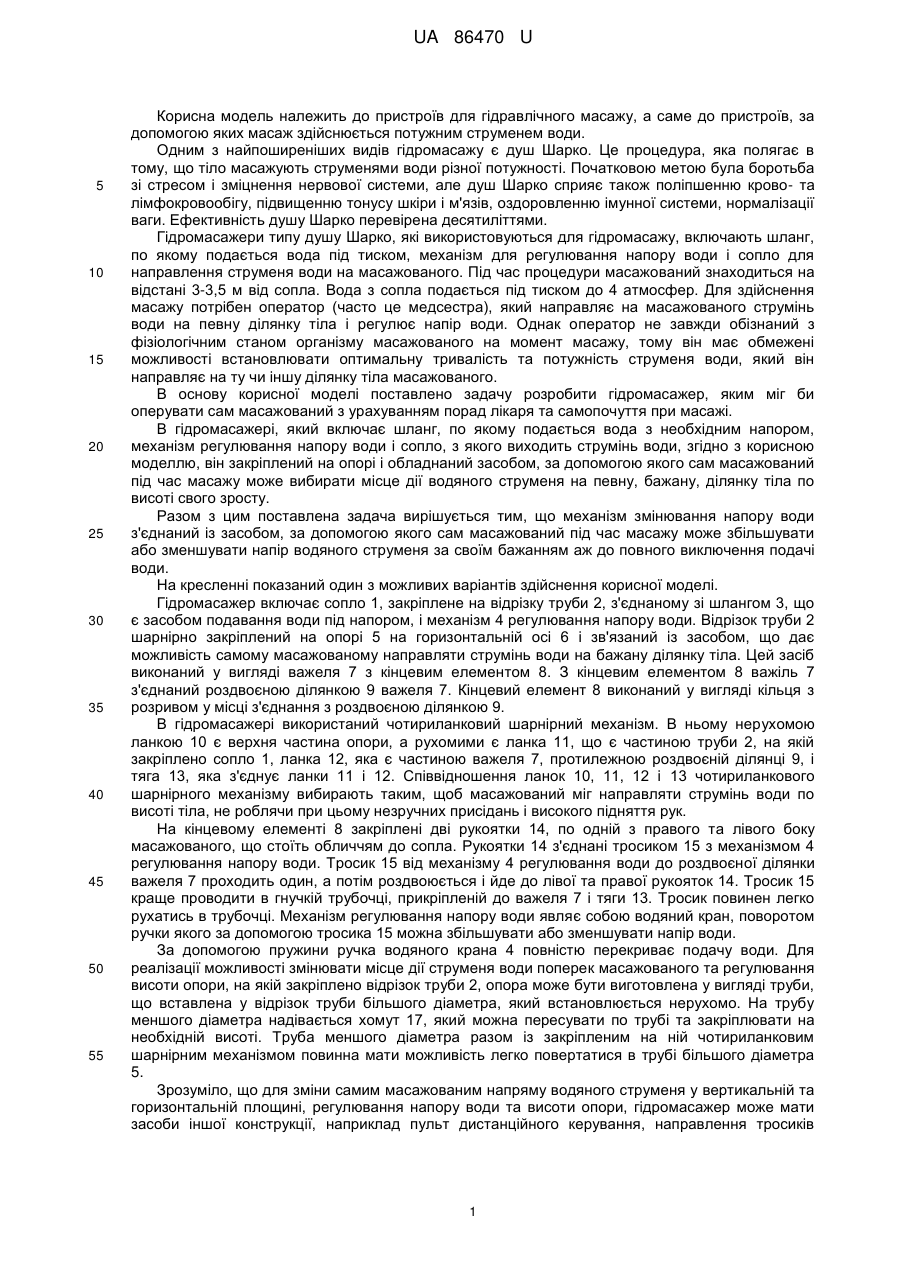

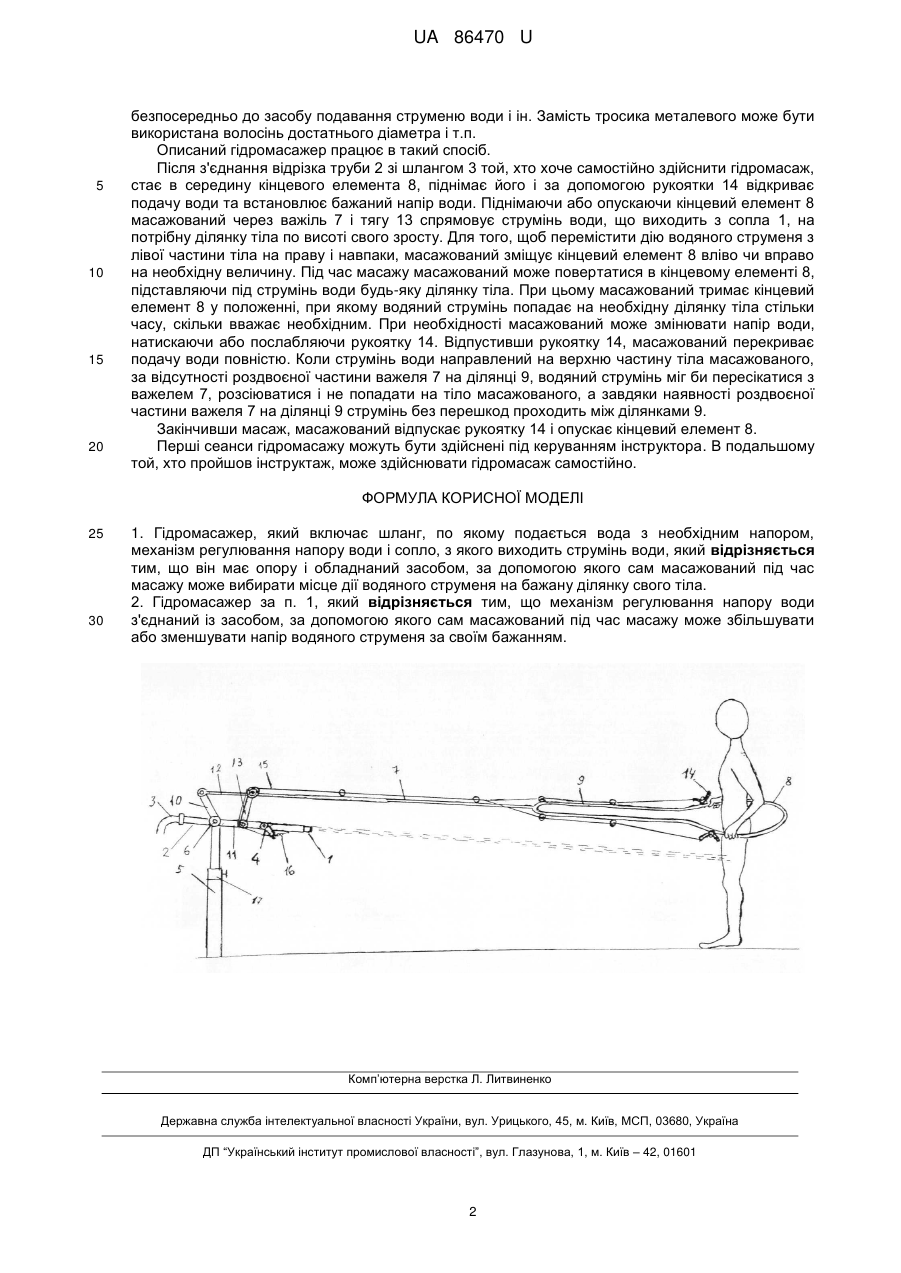

Реферат: UA 86470 U UA 86470 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для гідравлічного масажу, а саме до пристроїв, за допомогою яких масаж здійснюється потужним струменем води. Одним з найпоширеніших видів гідромасажу є душ Шарко. Це процедура, яка полягає в тому, що тіло масажують струменями води різної потужності. Початковою метою була боротьба зі стресом і зміцнення нервової системи, але душ Шарко сприяє також поліпшенню крово- та лімфокровообігу, підвищенню тонусу шкіри і м'язів, оздоровленню імунної системи, нормалізації ваги. Ефективність душу Шарко перевірена десятиліттями. Гідромасажери типу душу Шарко, які використовуються для гідромасажу, включають шланг, по якому подається вода під тиском, механізм для регулювання напору води і сопло для направлення струменя води на масажованого. Під час процедури масажований знаходиться на відстані 3-3,5 м від сопла. Вода з сопла подається під тиском до 4 атмосфер. Для здійснення масажу потрібен оператор (часто це медсестра), який направляє на масажованого струмінь води на певну ділянку тіла і регулює напір води. Однак оператор не завжди обізнаний з фізіологічним станом організму масажованого на момент масажу, тому він має обмежені можливості встановлювати оптимальну тривалість та потужність струменя води, який він направляє на ту чи іншу ділянку тіла масажованого. В основу корисної моделі поставлено задачу розробити гідромасажер, яким міг би оперувати сам масажований з урахуванням порад лікаря та самопочуття при масажі. В гідромасажері, який включає шланг, по якому подається вода з необхідним напором, механізм регулювання напору води і сопло, з якого виходить струмінь води, згідно з корисною моделлю, він закріплений на опорі і обладнаний засобом, за допомогою якого сам масажований під час масажу може вибирати місце дії водяного струменя на певну, бажану, ділянку тіла по висоті свого зросту. Разом з цим поставлена задача вирішується тим, що механізм змінювання напору води з'єднаний із засобом, за допомогою якого сам масажований під час масажу може збільшувати або зменшувати напір водяного струменя за своїм бажанням аж до повного виключення подачі води. На кресленні показаний один з можливих варіантів здійснення корисної моделі. Гідромасажер включає сопло 1, закріплене на відрізку труби 2, з'єднаному зі шлангом 3, що є засобом подавання води під напором, і механізм 4 регулювання напору води. Відрізок труби 2 шарнірно закріплений на опорі 5 на горизонтальній осі 6 і зв'язаний із засобом, що дає можливість самому масажованому направляти струмінь води на бажану ділянку тіла. Цей засіб виконаний у вигляді важеля 7 з кінцевим елементом 8. З кінцевим елементом 8 важіль 7 з'єднаний роздвоєною ділянкою 9 важеля 7. Кінцевий елемент 8 виконаний у вигляді кільця з розривом у місці з'єднання з роздвоєною ділянкою 9. В гідромасажері використаний чотириланковий шарнірний механізм. В ньому нерухомою ланкою 10 є верхня частина опори, а рухомими є ланка 11, що є частиною труби 2, на якій закріплено сопло 1, ланка 12, яка є частиною важеля 7, протилежною роздвоєній ділянці 9, і тяга 13, яка з'єднує ланки 11 і 12. Співвідношення ланок 10, 11, 12 і 13 чотириланкового шарнірного механізму вибирають таким, щоб масажований міг направляти струмінь води по висоті тіла, не роблячи при цьому незручних присідань і високого підняття рук. На кінцевому елементі 8 закріплені дві рукоятки 14, по одній з правого та лівого боку масажованого, що стоїть обличчям до сопла. Рукоятки 14 з'єднані тросиком 15 з механізмом 4 регулювання напору води. Тросик 15 від механізму 4 регулювання води до роздвоєної ділянки важеля 7 проходить один, а потім роздвоюється і йде до лівої та правої рукояток 14. Тросик 15 краще проводити в гнучкій трубочці, прикріпленій до важеля 7 і тяги 13. Тросик повинен легко рухатись в трубочці. Механізм регулювання напору води являє собою водяний кран, поворотом ручки якого за допомогою тросика 15 можна збільшувати або зменшувати напір води. За допомогою пружини ручка водяного крана 4 повністю перекриває подачу води. Для реалізації можливості змінювати місце дії струменя води поперек масажованого та регулювання висоти опори, на якій закріплено відрізок труби 2, опора може бути виготовлена у вигляді труби, що вставлена у відрізок труби більшого діаметра, який встановлюється нерухомо. На трубу меншого діаметра надівається хомут 17, який можна пересувати по трубі та закріплювати на необхідній висоті. Труба меншого діаметра разом із закріпленим на ній чотириланковим шарнірниммеханізмом повинна мати можливість легко повертатися в трубі більшого діаметра 5. Зрозуміло, що для зміни самим масажованим напряму водяного струменя у вертикальній та горизонтальній площині, регулювання напору води та висоти опори, гідромасажер може мати засоби іншої конструкції, наприклад пульт дистанційного керування, направлення тросиків 1 UA 86470 U 5 10 15 20 безпосередньо до засобу подавання струменю води і ін. Замість тросика металевого може бути використана волосінь достатнього діаметра і т.п. Описаний гідромасажер працює в такий спосіб. Після з'єднання відрізка труби 2 зі шлангом 3 той, хто хоче самостійно здійснити гідромасаж, стає в середину кінцевого елемента 8, піднімає його і за допомогою рукоятки 14 відкриває подачу води та встановлює бажаний напір води. Піднімаючи або опускаючи кінцевий елемент 8 масажований через важіль 7 і тягу 13 спрямовує струмінь води, що виходить з сопла 1, на потрібну ділянку тіла по висоті свого зросту. Для того, щоб перемістити дію водяного струменя з лівої частини тіла на праву і навпаки, масажований зміщує кінцевий елемент 8 вліво чи вправо на необхідну величину. Під час масажу масажований може повертатися в кінцевому елементі 8, підставляючи під струмінь води будь-яку ділянку тіла. При цьому масажований тримає кінцевий елемент 8 у положенні, при якому водяний струмінь попадає на необхідну ділянку тіла стільки часу, скільки вважає необхідним. При необхідності масажований може змінювати напір води, натискаючи або послабляючи рукоятку 14. Відпустивши рукоятку 14, масажований перекриває подачу води повністю. Коли струмінь води направлений на верхню частину тіла масажованого, за відсутності роздвоєної частини важеля 7 на ділянці 9, водяний струмінь міг би пересікатися з важелем 7, розсіюватися і не попадати на тіло масажованого, а завдяки наявності роздвоєної частини важеля 7 на ділянці 9 струмінь без перешкод проходить між ділянками 9. Закінчивши масаж, масажований відпускає рукоятку 14 і опускає кінцевий елемент 8. Перші сеанси гідромасажу можуть бути здійснені під керуванням інструктора. В подальшому той, хто пройшов інструктаж, може здійснювати гідромасаж самостійно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Гідромасажер, який включає шланг, по якому подається вода з необхідним напором, механізм регулювання напору води і сопло, з якого виходить струмінь води, який відрізняється тим, що він має опору і обладнаний засобом, за допомогою якого сам масажований під час масажу може вибирати місце дії водяного струменя на бажану ділянку свого тіла. 2. Гідромасажер за п. 1, який відрізняється тим, що механізм регулювання напору води з'єднаний із засобом, за допомогою якого сам масажований під час масажу може збільшувати або зменшувати напір водяного струменя за своїм бажанням. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
