Гладка кільцева шпонка з листовою фасонкою

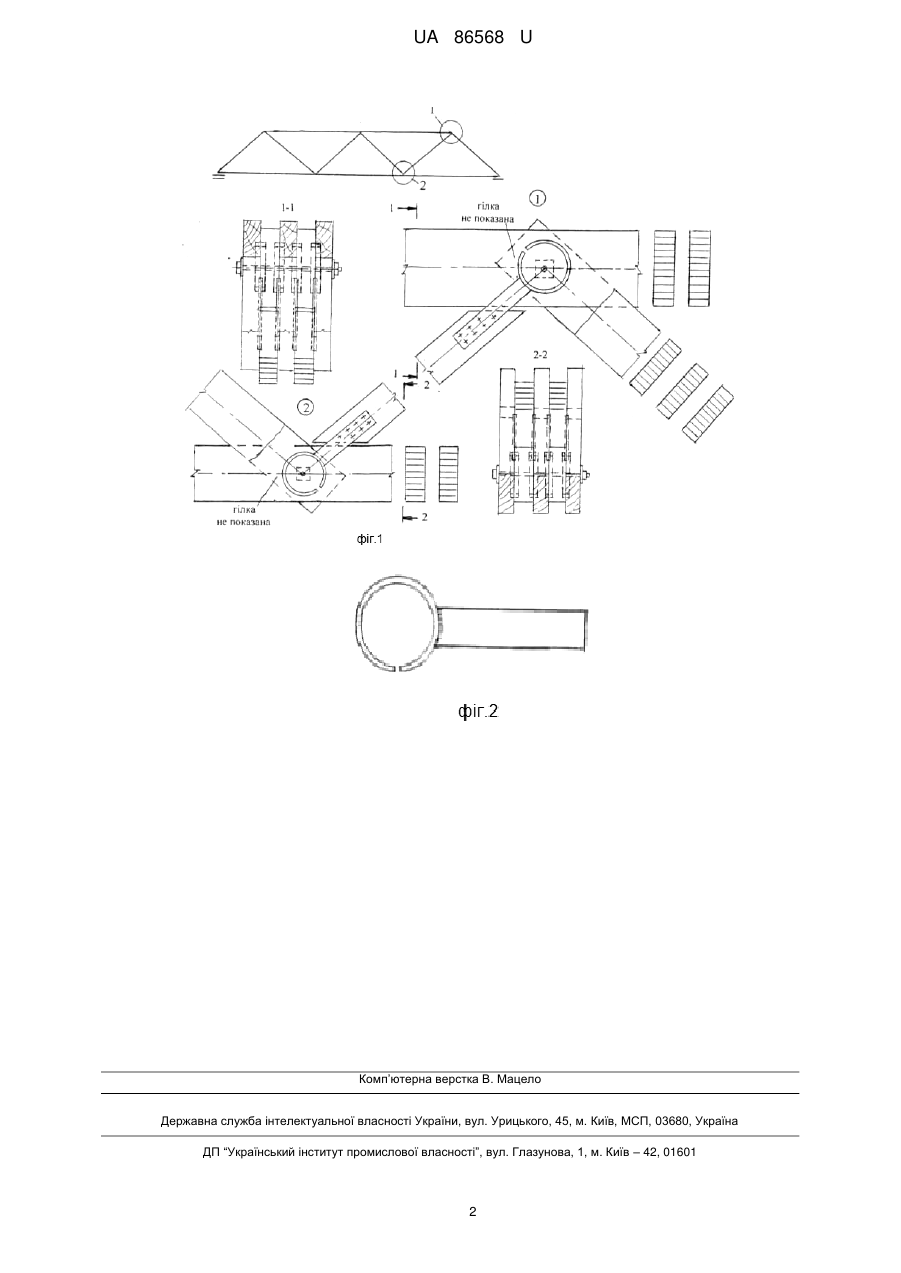

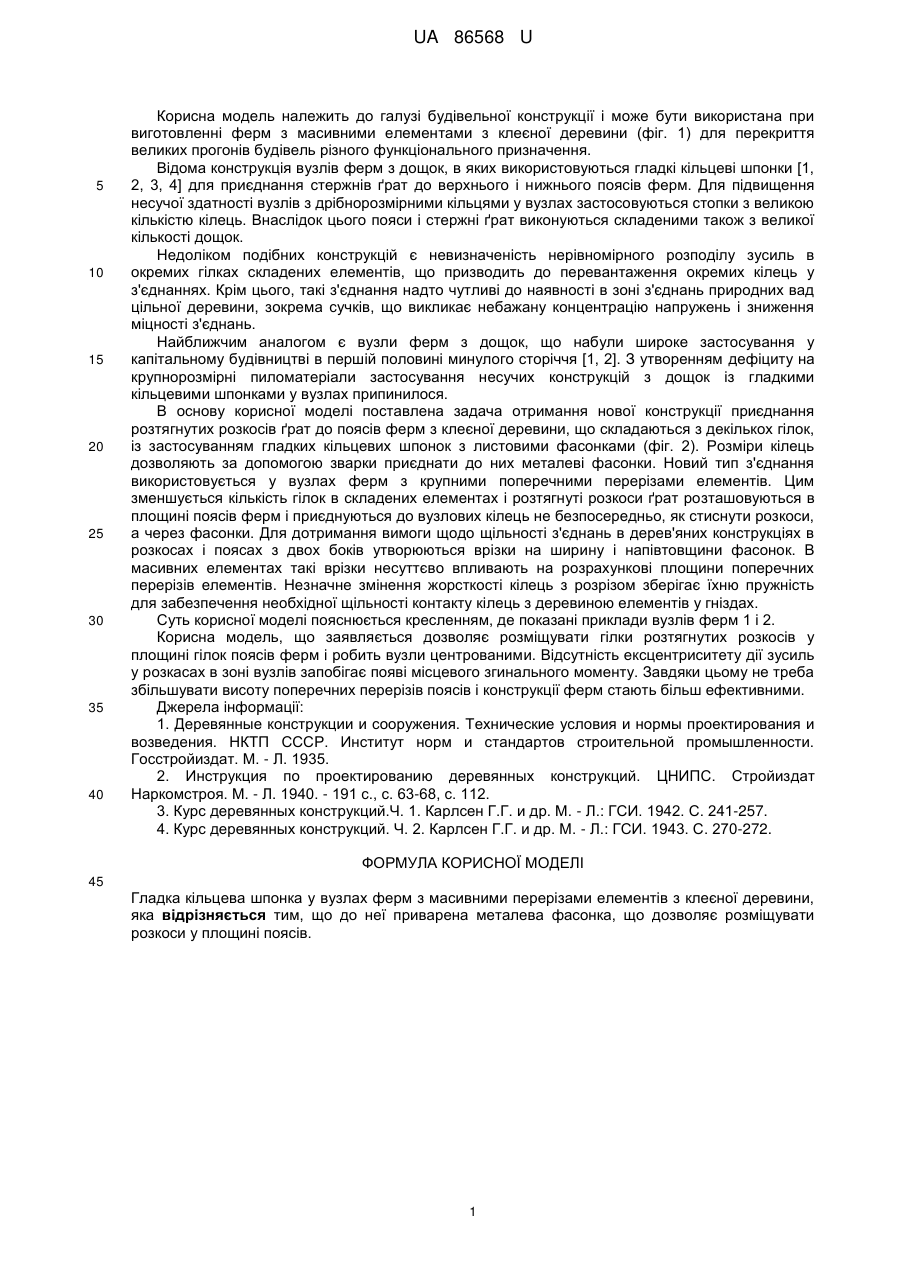

Реферат: UA 86568 U UA 86568 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівельної конструкції і може бути використана при виготовленні ферм з масивними елементами з клеєної деревини (фіг. 1) для перекриття великих прогонів будівель різного функціонального призначення. Відома конструкція вузлів ферм з дощок, в яких використовуються гладкі кільцеві шпонки [1, 2, 3, 4] для приєднання стержнів ґрат до верхнього і нижнього поясів ферм. Для підвищення несучої здатності вузлів з дрібнорозмірними кільцями у вузлах застосовуються стопки з великою кількістю кілець. Внаслідок цього пояси і стержні ґрат виконуються складеними також з великої кількості дощок. Недоліком подібних конструкцій є невизначеність нерівномірного розподілу зусиль в окремих гілках складених елементів, що призводить до перевантаження окремих кілець у з'єднаннях. Крім цього, такі з'єднання надто чутливі до наявності в зоні з'єднань природних вад цільної деревини, зокрема сучків, що викликає небажану концентрацію напружень і зниження міцності з'єднань. Найближчим аналогом є вузли ферм з дощок, що набули широке застосування у капітальному будівництві в першій половині минулого сторіччя [1, 2]. З утворенням дефіциту на крупнорозмірні пиломатеріали застосування несучих конструкцій з дощок із гладкими кільцевими шпонками у вузлах припинилося. В основу корисної моделі поставлена задача отримання нової конструкції приєднання розтягнутих розкосів ґрат до поясів ферм з клеєної деревини, що складаються з декількох гілок, із застосуванням гладких кільцевих шпонок з листовими фасонками (фіг. 2). Розміри кілець дозволяють за допомогою зварки приєднати до них металеві фасонки. Новий тип з'єднання використовується у вузлах ферм з крупними поперечними перерізами елементів. Цим зменшується кількість гілок в складених елементах і розтягнуті розкоси ґрат розташовуються в площині поясів ферм і приєднуються до вузлових кілець не безпосередньо, як стиснути розкоси, а через фасонки. Для дотримання вимоги щодо щільності з'єднань в дерев'яних конструкціях в розкосах і поясах з двох боків утворюються врізки на ширину і напівтовщини фасонок. В масивних елементах такі врізки несуттєво впливають на розрахункові площини поперечних перерізів елементів. Незначне змінення жорсткості кілець з розрізом зберігає їхню пружність для забезпечення необхідної щільності контакту кілець з деревиною елементів у гніздах. Суть корисної моделі пояснюється кресленням, де показані приклади вузлів ферм 1 і 2. Корисна модель, що заявляється дозволяє розміщувати гілки розтягнутих розкосів у площині гілок поясів ферм і робить вузли центрованими. Відсутність ексцентриситету дії зусиль у розкасах в зоні вузлів запобігає появі місцевого згинального моменту. Завдяки цьому не треба збільшувати висоту поперечних перерізів поясів і конструкції ферм стають більш ефективними. Джерела інформації: 1. Деревянные конструкции и сооружения. Технические условия и нормы проектирования и возведения. НКТП СССР. Институт норм и стандартов строительной промышленности. Госстройиздат. М. - Л. 1935. 2. Инструкция по проектированию деревянных конструкций. ЦНИПС. Стройиздат Наркомстроя. М. - Л. 1940. - 191 с., с. 63-68, с. 112. 3. Курс деревянных конструкций.Ч. 1. Карлсен Г.Г. и др. М. - Л.: ГСИ. 1942. С. 241-257. 4. Курс деревянных конструкций. Ч. 2. Карлсен Г.Г. и др. М. - Л.: ГСИ. 1943. С. 270-272. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гладка кільцева шпонка у вузлах ферм з масивними перерізами елементів з клеєної деревини, яка відрізняється тим, що до неї приварена металева фасонка, що дозволяє розміщувати розкоси у площині поясів. 1 UA 86568 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
