Шпонка

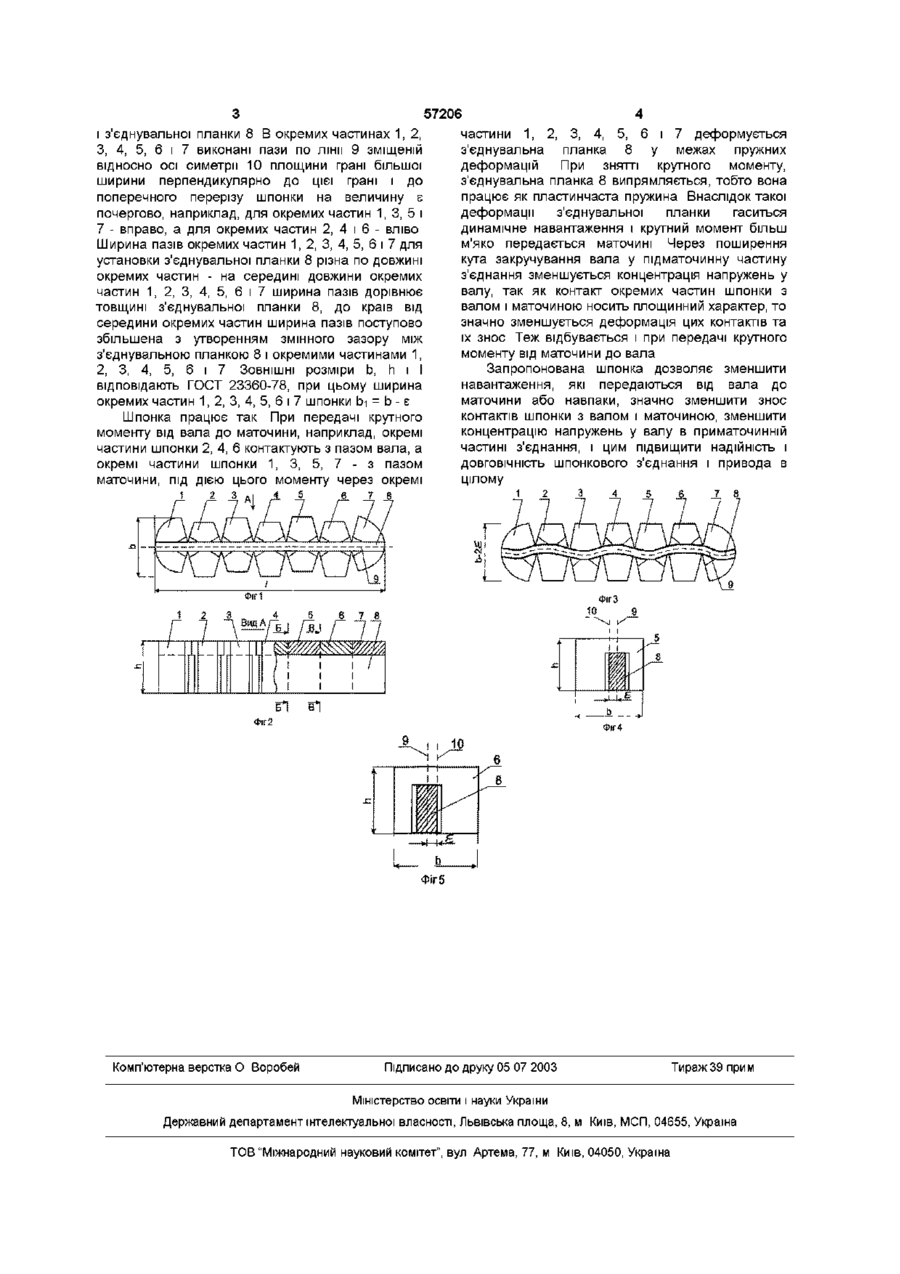

1 Шпонка у вигляді чотирикутної призми, хвилеподібної в одній площині по довжині, яка відрізняється тим, що вона виконана у вигляді комплекту із трьох і більше окремих частин і з'єднувальної планки, причому в кожній окремій частині виконаний паз по лінії зміщеній відносно осі симетрії площини грані більшої ширини шпонки перпендикулярно до цієї площини і до поперечного перерізу шпонки по черзі - зміщення вправо для першої окремої частини, зміщення вліво для другої окремої частини, зміщення вправо для третьої окремої частини, зміщення вліво для четвертої окремої частини і т д для установлення згаданої з'єднувальної планки 2 Шпонка за п 1, яка відрізняється тим, що ширина пазів окремих частин для установлення з'єднувальної планки різна по довжині окремих частин - на середині довжини окремих частин дорівнює товщині з'єднувальної планки з поступовим розширенням до країв з утворенням змінного зазору між з'єднувальною планкою та окремими частинами Винахід відноситься до машинобудування і може бути використаний в з'єднаннях типу валматочина, та інших, які працюють в умовах динамічного навантаження Відома шпонка (АС СССР №898131, F16B3/00) найбільш близька до запропонованого винаходу, яка виконана у вигляді суцільної чотирикутної призми хвилеподібної в одній площині по довжині Контакт такої шпонки з пазами вала і маточини відбувається по ЛІНІЯХ При навантаженні такої шпонки вона випрямляється і подовжується, при цьому відбувається зсув ЛІНІЙ контакту Через великі контактні тиски в місцях контакту шпонки з валом і маточиною відбувається зминання контактів, а за рахунок зміщення - інтенсивний знос пазів вала та маточини, а також бокових поверхонь шпонки Наслідком цього є утворення зазору в місцях контакту шпонки з валом і маточиною Це приводить до ударної передачі крутного моменту в умовах динамічного навантаження Крім того, при заміні шпонки на нову необхідно додатково відновлювати номінальні розміри пазів у валу та маточині, а це вимагає додаткових матеріальних витрат Технічний результат досягається тим, що шпонка у вигляді суцільної чотирикутної призми хвилеподібної в одній площині по довжині, виконана у вигляді комплекту, із трьох і більше окремих частин і з'єднувальної планки, причому в кожній окремій частині виконаний паз по лінії зміщений відносно осі симетрії площини грані більшої ширини шпонки перпендикулярно до цієї площини і до поперечного перерізу шпонки по черзі - зміщення вправо для першої частини, зміщення вліво для другої частини, зміщення вправо для третьої частини, зміщення вліво для четвертої частини і т д , для установки згаданої з'єднувальної планки, причому ширина пазів для установки з'єднувальної планки різна по довжині на середині довжини окремих частин дорівнює товщині з'єднувальної планки з поступовим розширенням до країв з утворенням змінного зазору між з'єднувальною планкою та окремими частинами Задача винаходу — підвищення надійності і ДОВГОВІЧНОСТІ шпонкового з'єднання На фіг 1 зображена шпонка, загальний вигляд, на фіг 2 - вигляд А на фіг1, на фіг 3 - положення окремих частин і форма з'єднувальної планки при навантаженні шпонки, на фіг 4 - переріз Б - Б на фіг 2, на фіг 5 - переріз В - В на фіг 2 Шпонка складається з комплекту трьох і більше окремих частин, наприклад 1, 2, 3, 4, 5, 6, 7 (О о 1 ю і з'єднувальної планки 8 В окремих частинах 1, 2, З, 4, 5, 6 і 7 виконані пази по лінії 9 зміщеній відносно осі симетрії 10 площини грані більшої ширини перпендикулярно до цієї грані і до поперечного перерізу шпонки на величину s почергово, наприклад, для окремих частин 1, 3, 5 і 7 - вправо, а для окремих частин 2, 4 і 6 - вліво Ширина пазів окремих частин 1, 2, 3, 4, 5, 6 і 7 для установки з'єднувальної планки 8 різна по довжині окремих частин - на середині довжини окремих частин 1, 2, 3, 4, 5, 6 і 7 ширина пазів дорівнює товщині з'єднувальної планки 8, до країв від середини окремих частин ширина пазів поступово збільшена з утворенням змінного зазору між з'єднувальною планкою 8 і окремими частинами 1, 2, 3, 4, 5, 6 і 7 ЗОВНІШНІ розміри b, h і І відповідають ГОСТ 23360-78, при цьому ширина окремих частин 1, 2, 3, 4, 5, 6 і 7 шпонки b-i = b - є Шпонка працює так При передачі крутного моменту від вала до маточини, наприклад, окремі частини шпонки 2, 4, 6 контактують з пазом вала, а окремі частини шпонки 1, 3, 5, 7 - з пазом маточини, під дією цього моменту через окремі 1 2 3 Л І 4 . Комп'ютерна верстка О Воробей 5 57206 частини 1, 2, 3, 4, 5, 6 і 7 деформується з'єднувальна планка 8 у межах пружних деформацій При знятті крутного моменту, з'єднувальна планка 8 випрямляється, тобто вона працює як пластинчаста пружина Внаслідок такої деформації з'єднувальної планки гаситься динамічне навантаження і крутний момент більш м'яко передається маточині Через поширення кута закручування вала у підматочинну частину з'єднання зменшується концентрація напружень у валу, так як контакт окремих частин шпонки з валом і маточиною носить площинний характер, то значно зменшується деформація цих контактів та їх знос Теж відбувається і при передачі крутного моменту від маточини до вала Запропонована шпонка дозволяє зменшити навантаження, які передаються від вала до маточини або навпаки, значно зменшити знос контактів шпонки з валом і маточиною, зменшити концентрацію напружень у валу в приматочинній частині з'єднання, і цим підвищити надійність і ДОВГОВІЧНІСТЬ шпонкового з'єднання і привода в цілому 1 2 3 4 5 Підписано до друку 05 07 2003 8 7 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
