Механізм кріплення магазина

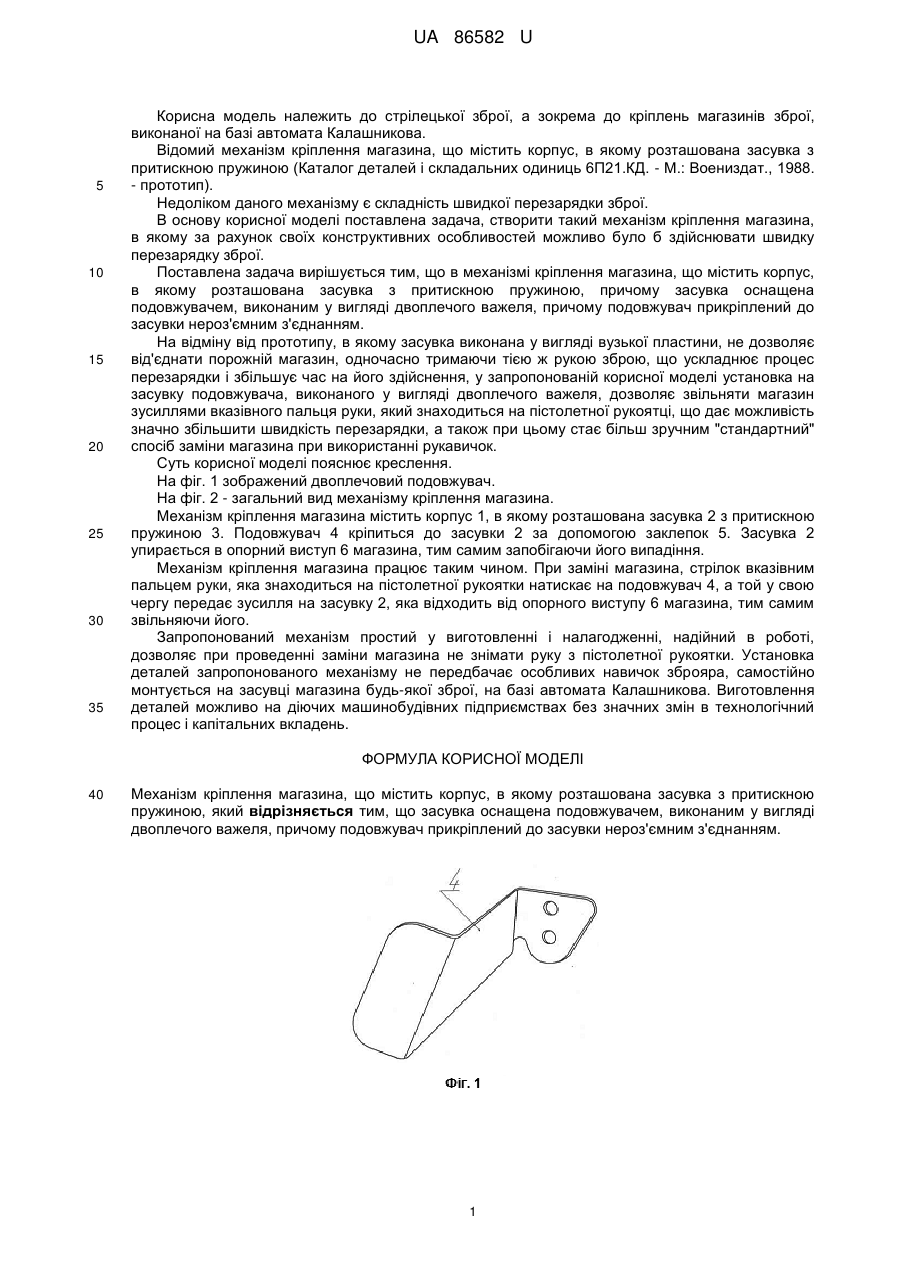

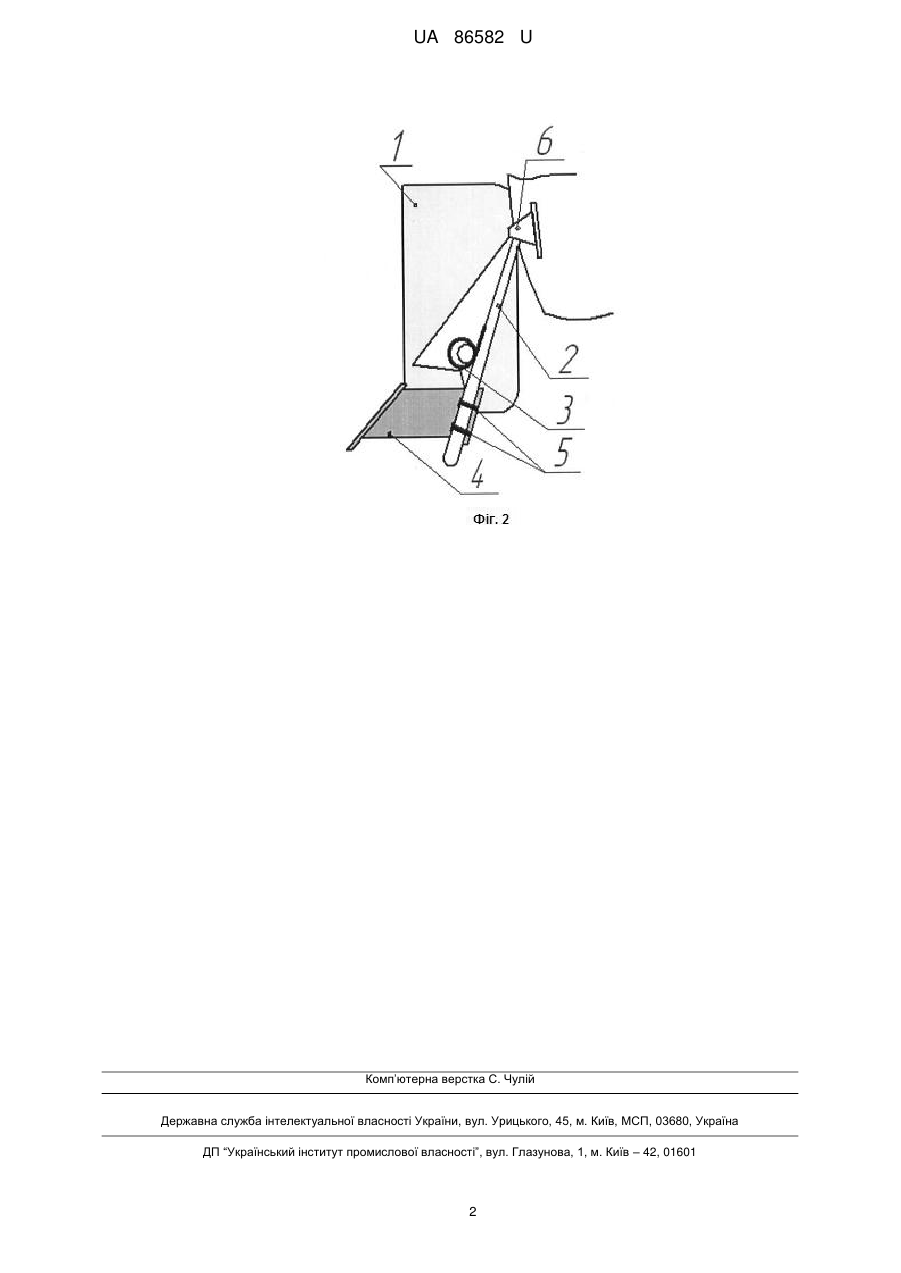

Реферат: UA 86582 U UA 86582 U 5 10 15 20 25 30 35 Корисна модель належить до стрілецької зброї, а зокрема до кріплень магазинів зброї, виконаної на базі автомата Калашникова. Відомий механізм кріплення магазина, що містить корпус, в якому розташована засувка з притискною пружиною (Каталог деталей і складальних одиниць 6П21.КД. - М.: Воениздат., 1988. - прототип). Недоліком даного механізму є складність швидкої перезарядки зброї. В основу корисної моделі поставлена задача, створити такий механізм кріплення магазина, в якому за рахунок своїх конструктивних особливостей можливо було б здійснювати швидку перезарядку зброї. Поставлена задача вирішується тим, що в механізмі кріплення магазина, що містить корпус, в якому розташована засувка з притискною пружиною, причому засувка оснащена подовжувачем, виконаним у вигляді двоплечого важеля, причому подовжувач прикріплений до засувки нероз'ємним з'єднанням. На відміну від прототипу, в якому засувка виконана у вигляді вузької пластини, не дозволяє від'єднати порожній магазин, одночасно тримаючи тією ж рукою зброю, що ускладнює процес перезарядки і збільшує час на його здійснення, у запропонованій корисної моделі установка на засувку подовжувача, виконаного у вигляді двоплечого важеля, дозволяє звільняти магазин зусиллями вказівного пальця руки, який знаходиться на пістолетної рукоятці, що дає можливість значно збільшити швидкість перезарядки, а також при цьому стає більш зручним "стандартний" спосіб заміни магазина при використанні рукавичок. Суть корисної моделі пояснює креслення. На фіг. 1 зображений двоплечовий подовжувач. На фіг. 2 - загальний вид механізму кріплення магазина. Механізм кріплення магазина містить корпус 1, в якому розташована засувка 2 з притискною пружиною 3. Подовжувач 4 кріпиться до засувки 2 за допомогою заклепок 5. Засувка 2 упирається в опорний виступ 6 магазина, тим самим запобігаючи його випадіння. Механізм кріплення магазина працює таким чином. При заміні магазина, стрілок вказівним пальцем руки, яка знаходиться на пістолетної рукоятки натискає на подовжувач 4, а той у свою чергу передає зусилля на засувку 2, яка відходить від опорного виступу 6 магазина, тим самим звільняючи його. Запропонований механізм простий у виготовленні і налагодженні, надійний в роботі, дозволяє при проведенні заміни магазина не знімати руку з пістолетної рукоятки. Установка деталей запропонованого механізму не передбачає особливих навичок зброяра, самостійно монтується на засувці магазина будь-якої зброї, на базі автомата Калашникова. Виготовлення деталей можливо на діючих машинобудівних підприємствах без значних змін в технологічний процес і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Механізм кріплення магазина, що містить корпус, в якому розташована засувка з притискною пружиною, який відрізняється тим, що засувка оснащена подовжувачем, виконаним у вигляді двоплечого важеля, причому подовжувач прикріплений до засувки нероз'ємним з'єднанням. 1 UA 86582 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
