Сталебетонний елемент

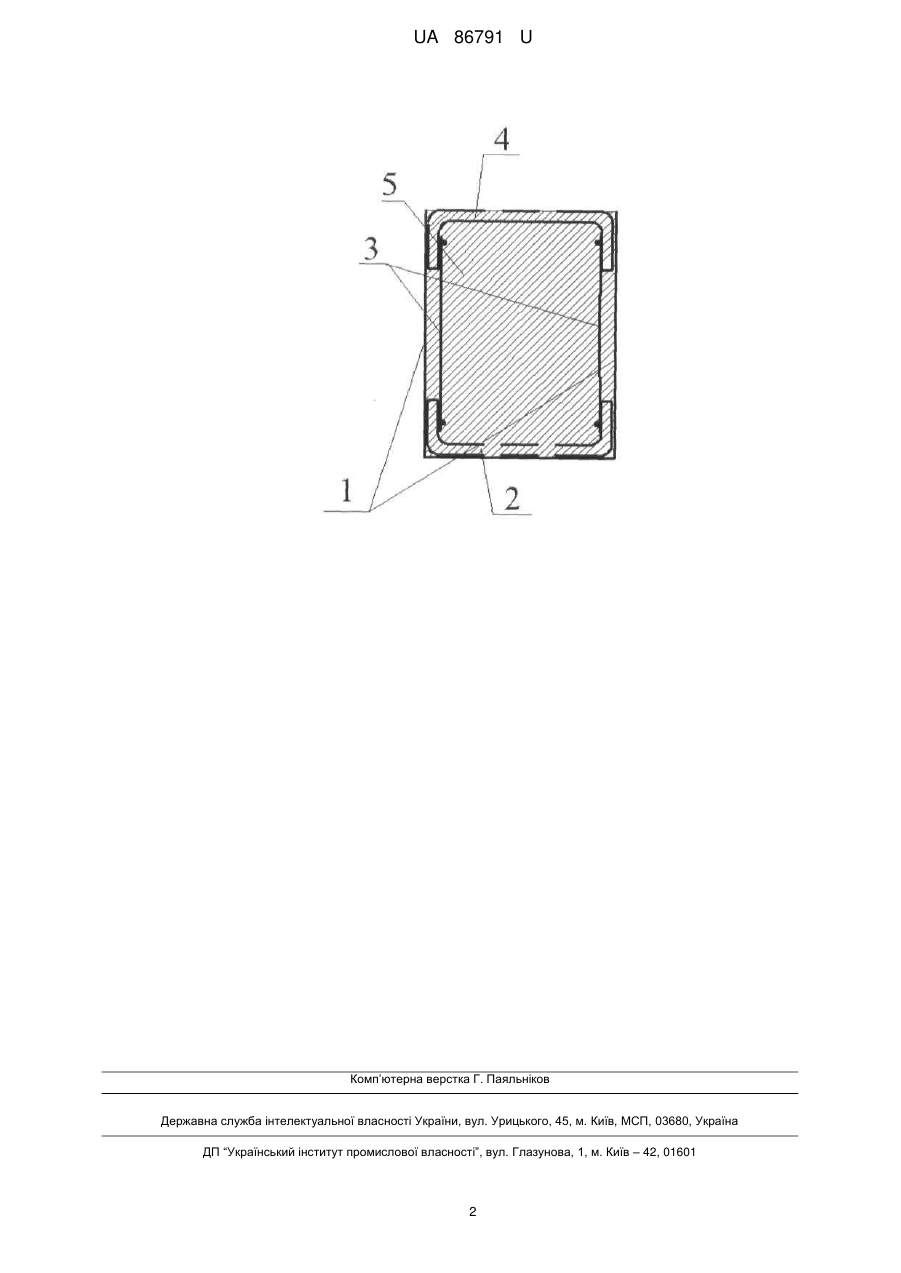

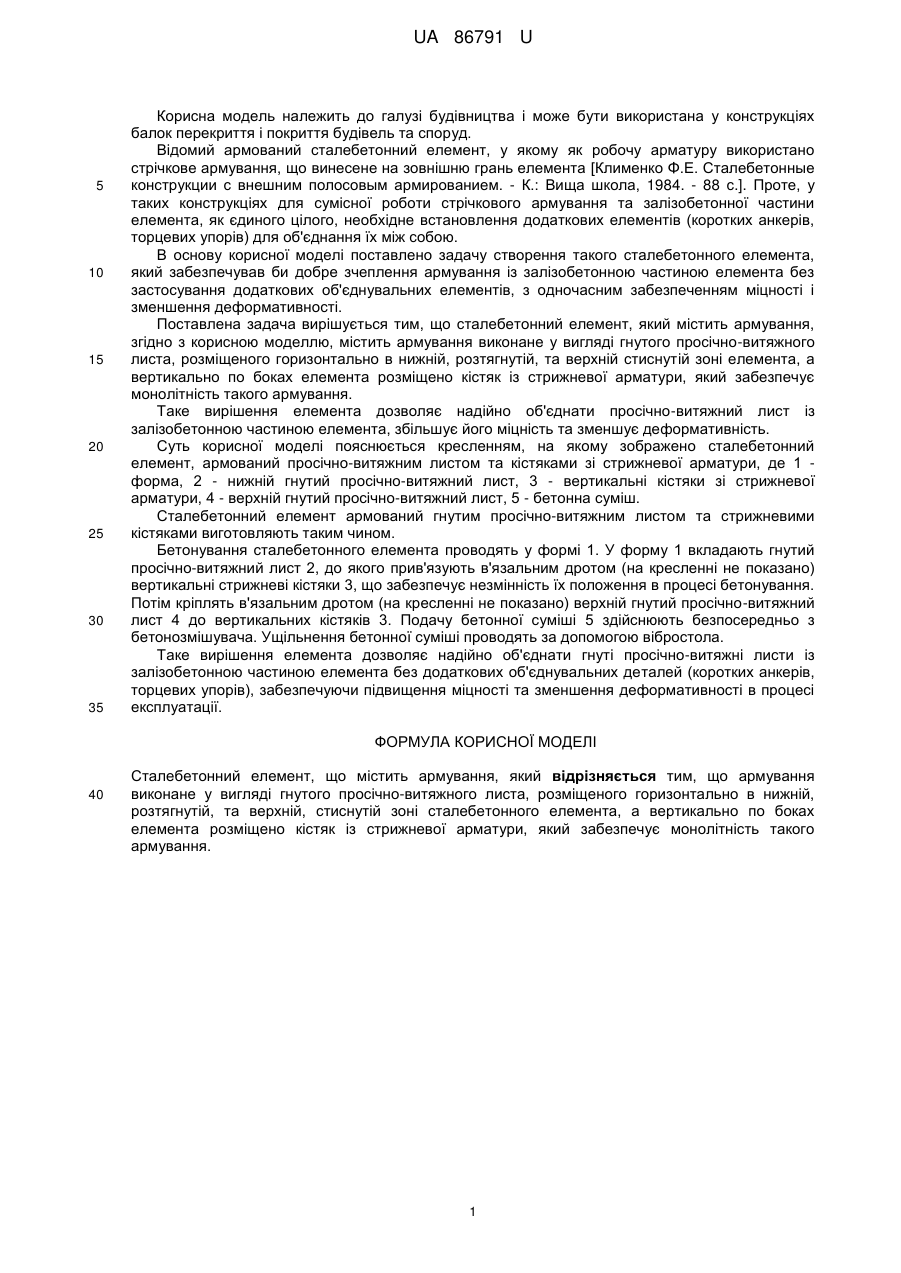

Реферат: Сталебетонний елемент містить армування. Армування виконане у вигляді гнутого просічновитяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій зоні сталебетонного елемента, а вертикально по боках елемента розміщено кістяк із стрижневої арматури, який забезпечує монолітність такого армування. UA 86791 U (54) СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 86791 U UA 86791 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, що винесене на зовнішню грань елемента [Клименко Φ.Ε. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте, у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини елемента, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів) для об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із залізобетонною частиною елемента без застосування додаткових об'єднувальних елементів, з одночасним забезпеченням міцності і зменшення деформативності. Поставлена задача вирішується тим, що сталебетонний елемент, який містить армування, згідно з корисною моделлю, містить армування виконане у вигляді гнутого просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній стиснутій зоні елемента, а вертикально по боках елемента розміщено кістяк із стрижневої арматури, який забезпечує монолітність такого армування. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонною частиною елемента, збільшує його міцність та зменшує деформативність. Суть корисної моделі пояснюється кресленням, на якому зображено сталебетонний елемент, армований просічно-витяжним листом та кістяками зі стрижневої арматури, де 1 форма, 2 - нижній гнутий просічно-витяжний лист, 3 - вертикальні кістяки зі стрижневої арматури, 4 - верхній гнутий просічно-витяжний лист, 5 - бетонна суміш. Сталебетонний елемент армований гнутим просічно-витяжним листом та стрижневими кістяками виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. У форму 1 вкладають гнутий просічно-витяжний лист 2, до якого прив'язують в'язальним дротом (на кресленні не показано) вертикальні стрижневі кістяки 3, що забезпечує незмінність їх положення в процесі бетонування. Потім кріплять в'язальним дротом (на кресленні не показано) верхній гнутий просічно-витяжний лист 4 до вертикальних кістяків 3. Подачу бетонної суміші 5 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати гнуті просічно-витяжні листи із залізобетонною частиною елемента без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи підвищення міцності та зменшення деформативності в процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонний елемент, що містить армування, який відрізняється тим, що армування виконане у вигляді гнутого просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій зоні сталебетонного елемента, а вертикально по боках елемента розміщено кістяк із стрижневої арматури, який забезпечує монолітність такого армування. 1 UA 86791 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
