Сталебетонний елемент, що містить армування, який відрізняється тим, що містить зовнішнє армування у вигляді просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, зоні елемента та вертикально - по його сторонам.

Текст

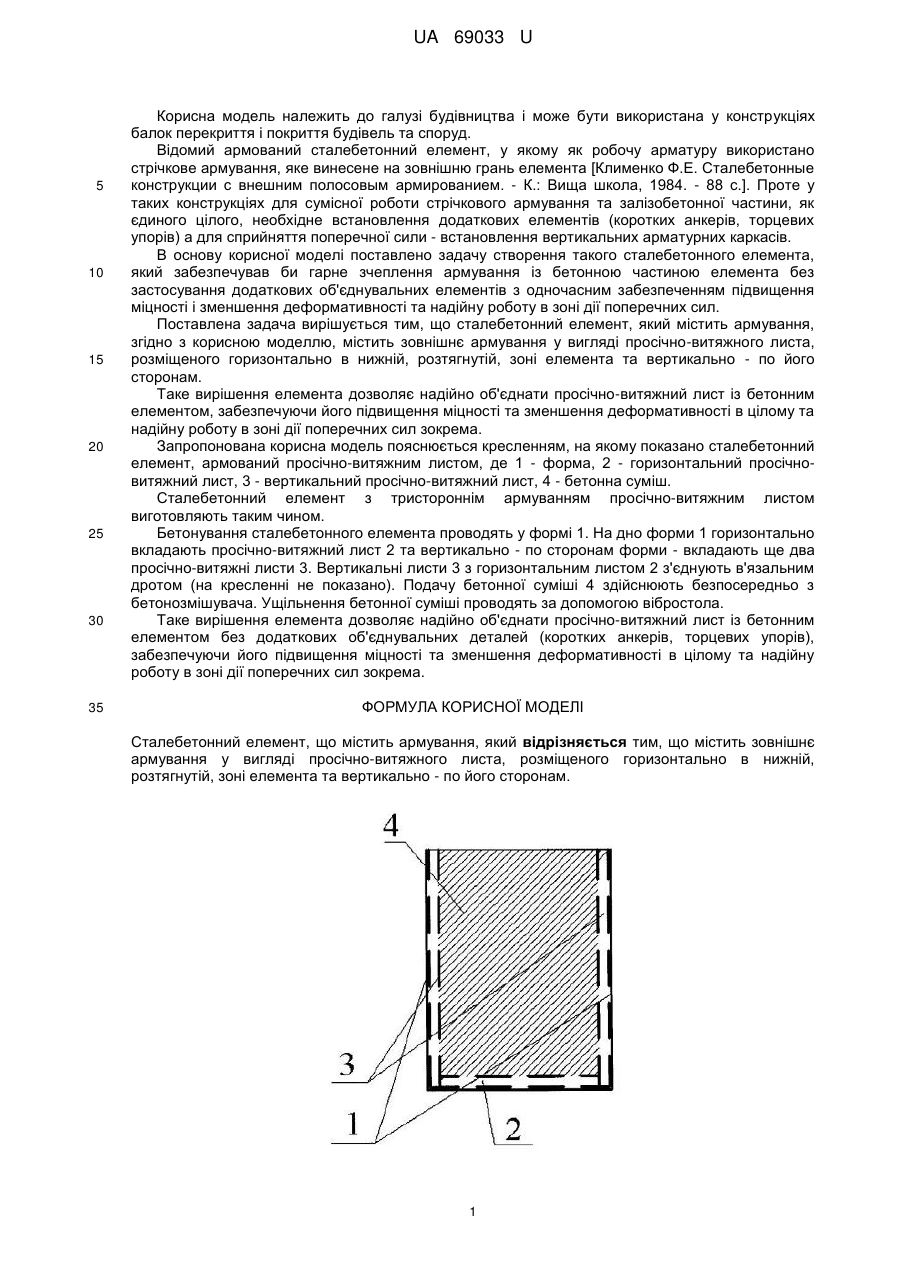

Реферат: UA 69033 U UA 69033 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф.Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів) а для сприйняття поперечної сили - встановлення вертикальних арматурних каркасів. В основу корисної моделі поставлено задачу створення такого сталебетонного елемента, який забезпечував би гарне зчеплення армування із бетонною частиною елемента без застосування додаткових об'єднувальних елементів з одночасним забезпеченням підвищення міцності і зменшення деформативності та надійну роботу в зоні дії поперечних сил. Поставлена задача вирішується тим, що сталебетонний елемент, який містить армування, згідно з корисною моделлю, містить зовнішнє армування у вигляді просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, зоні елемента та вертикально - по його сторонам. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із бетонним елементом, забезпечуючи його підвищення міцності та зменшення деформативності в цілому та надійну роботу в зоні дії поперечних сил зокрема. Запропонована корисна модель пояснюється кресленням, на якому показано сталебетонний елемент, армований просічно-витяжним листом, де 1 - форма, 2 - горизонтальний просічновитяжний лист, 3 - вертикальний просічно-витяжний лист, 4 - бетонна суміш. Сталебетонний елемент з тристороннім армуванням просічно-витяжним листом виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають просічно-витяжний лист 2 та вертикально - по сторонам форми - вкладають ще два просічно-витяжні листи 3. Вертикальні листи 3 з горизонтальним листом 2 з'єднують в'язальним дротом (на кресленні не показано). Подачу бетонної суміші 4 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із бетонним елементом без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи його підвищення міцності та зменшення деформативності в цілому та надійну роботу в зоні дії поперечних сил зокрема. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сталебетонний елемент, що містить армування, який відрізняється тим, що містить зовнішнє армування у вигляді просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, зоні елемента та вертикально - по його сторонам. 1 UA 69033 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Steel-concrete element

Автори англійською

Burchenia Sofia Petrivna

Назва патенту російською

Сталебетонный элемент

Автори російською

Бурченя София Петровна

МПК / Мітки

МПК: E04C 5/02

Мітки: елемент, сталебетонний
