Пролітний пінобетонний елемент

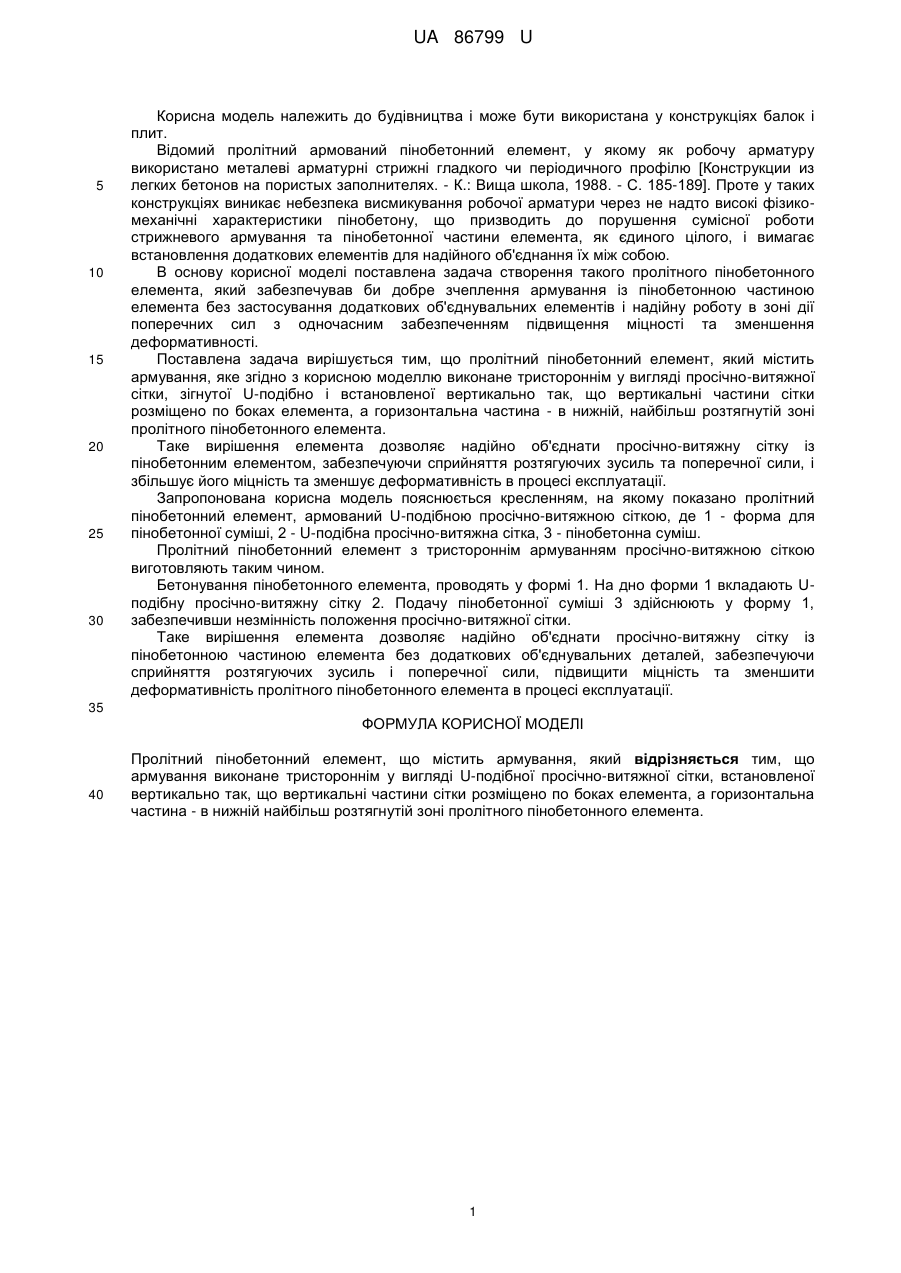

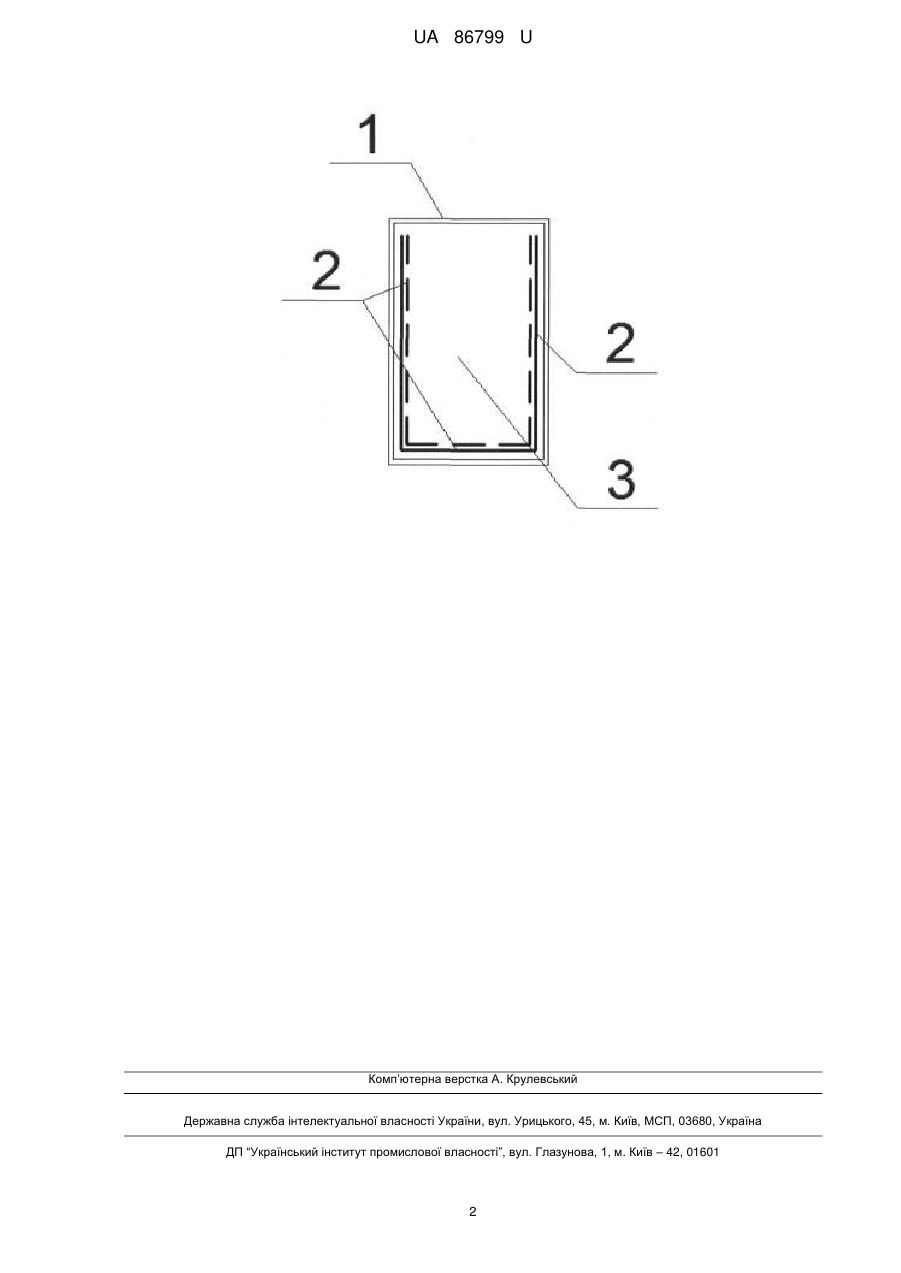

Реферат: UA 86799 U UA 86799 U 5 10 15 20 25 30 Корисна модель належить до будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований пінобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики пінобетону, що призводить до порушення сумісної роботи стрижневого армування та пінобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого пролітного пінобетонного елемента, який забезпечував би добре зчеплення армування із пінобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить армування, яке згідно з корисною моделлю виконане тристороннім у вигляді просічно-витяжної сітки, зігнутої U-подібно і встановленої вертикально так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій зоні пролітного пінобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із пінобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, і збільшує його міцність та зменшує деформативність в процесі експлуатації. Запропонована корисна модель пояснюється кресленням, на якому показано пролітний пінобетонний елемент, армований U-подібною просічно-витяжною сіткою, де 1 - форма для пінобетонної суміші, 2 - U-подібна просічно-витяжна сітка, 3 - пінобетонна суміш. Пролітний пінобетонний елемент з тристороннім армуванням просічно-витяжною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. На дно форми 1 вкладають Uподібну просічно-витяжну сітку 2. Подачу пінобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із пінобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність пролітного пінобетонного елемента в процесі експлуатації. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний пінобетонний елемент, що містить армування, який відрізняється тим, що армування виконане тристороннім у вигляді U-подібної просічно-витяжної сітки, встановленої вертикально так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній найбільш розтягнутій зоні пролітного пінобетонного елемента. 1 UA 86799 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
