Спосіб роботи світлофора

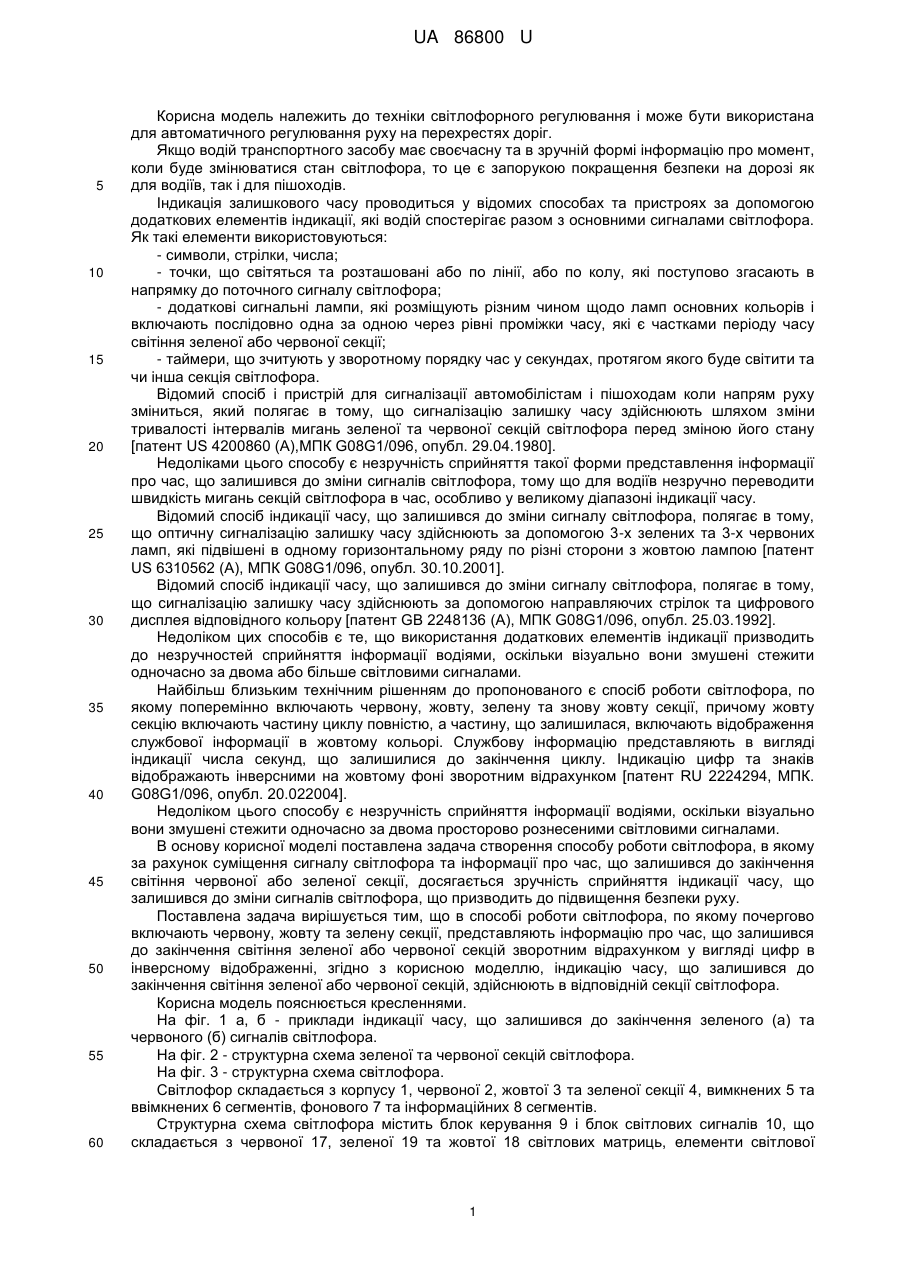

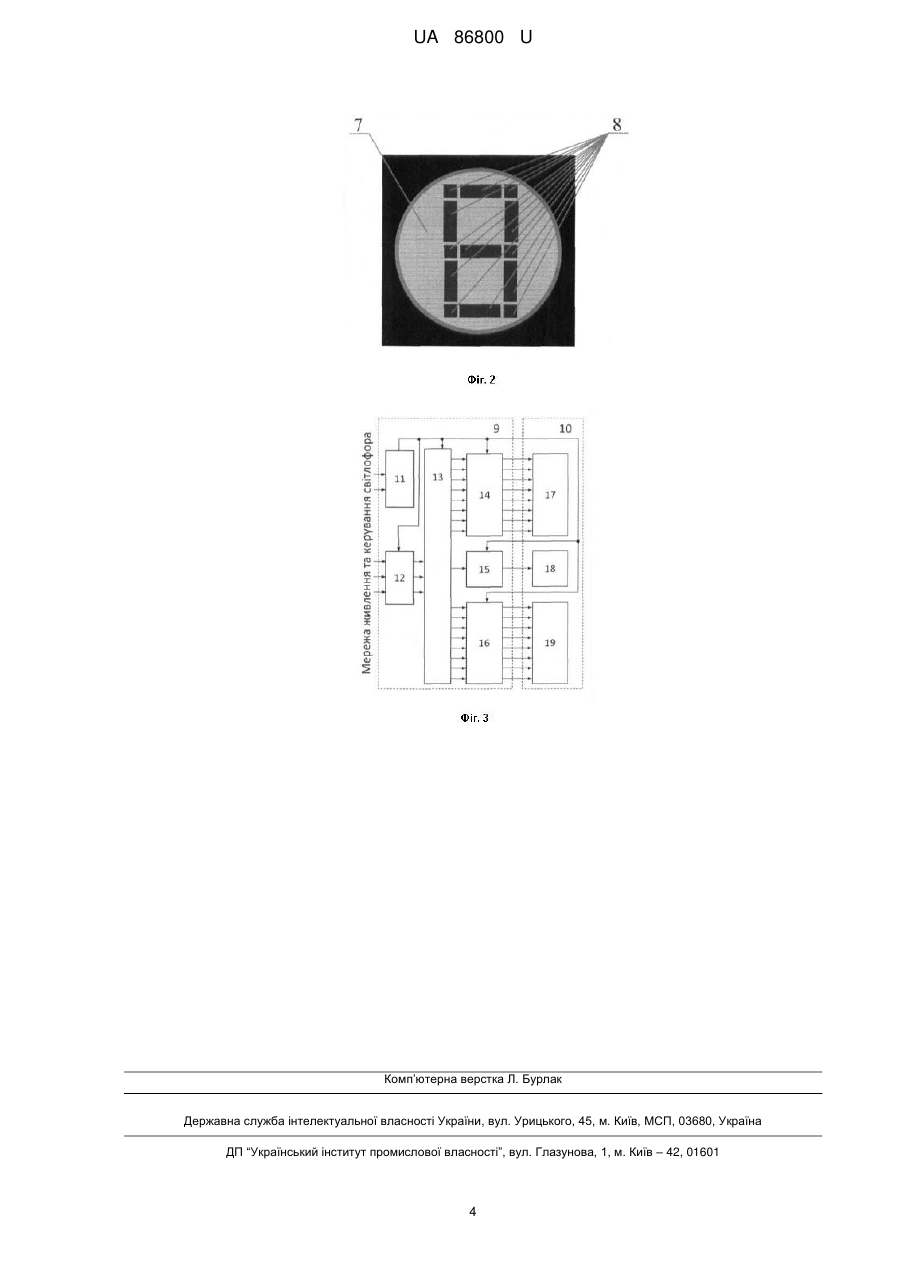

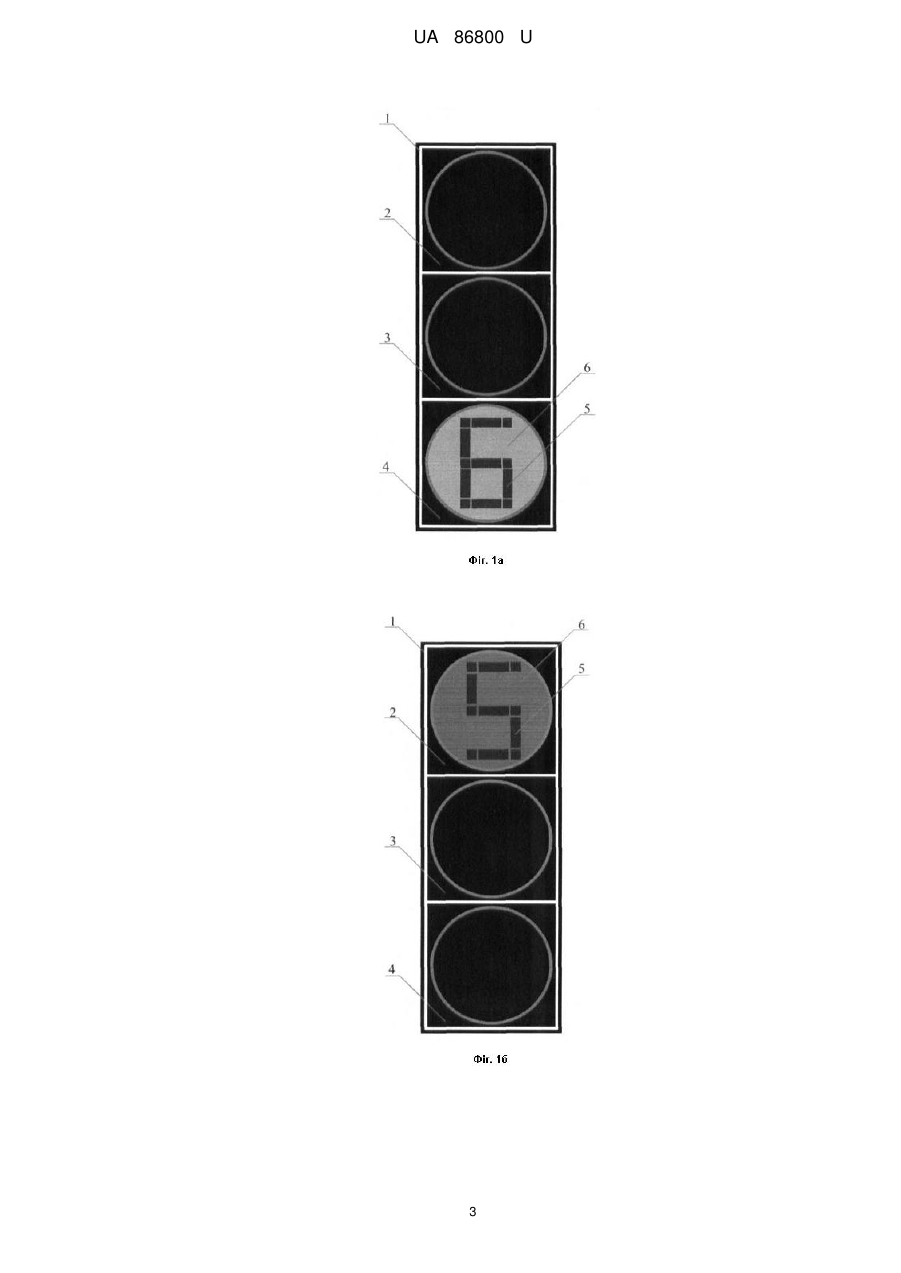

Реферат: UA 86800 U UA 86800 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки світлофорного регулювання і може бути використана для автоматичного регулювання руху на перехрестях доріг. Якщо водій транспортного засобу має своєчасну та в зручній формі інформацію про момент, коли буде змінюватися стан світлофора, то це є запорукою покращення безпеки на дорозі як для водіїв, так і для пішоходів. Індикація залишкового часу проводиться у відомих способах та пристроях за допомогою додаткових елементів індикації, які водій спостерігає разом з основними сигналами світлофора. Як такі елементи використовуються: - символи, стрілки, числа; - точки, що світяться та розташовані або по лінії, або по колу, які поступово згасають в напрямку до поточного сигналу світлофора; - додаткові сигнальні лампи, які розміщують різним чином щодо ламп основних кольорів і включають послідовно одна за одною через рівні проміжки часу, які є частками періоду часу світіння зеленої або червоної секції; - таймери, що зчитують у зворотному порядку час у секундах, протягом якого буде світити та чи інша секція світлофора. Відомий спосіб і пристрій для сигналізації автомобілістам і пішоходам коли напрям руху зміниться, який полягає в тому, що сигналізацію залишку часу здійснюють шляхом зміни тривалості інтервалів мигань зеленої та червоної секцій світлофора перед зміною його стану [патент US 4200860 (А),МПК G08G1/096, опубл. 29.04.1980]. Недоліками цього способу є незручність сприйняття такої форми представлення інформації про час, що залишився до зміни сигналів світлофора, тому що для водіїв незручно переводити швидкість мигань секцій світлофора в час, особливо у великому діапазоні індикації часу. Відомий спосіб індикації часу, що залишився до зміни сигналу світлофора, полягає в тому, що оптичну сигналізацію залишку часу здійснюють за допомогою 3-х зелених та 3-х червоних ламп, які підвішені в одному горизонтальному ряду по різні сторони з жовтою лампою [патент US 6310562 (А), МПК G08G1/096, опубл. 30.10.2001]. Відомий спосіб індикації часу, що залишився до зміни сигналу світлофора, полягає в тому, що сигналізацію залишку часу здійснюють за допомогою направляючих стрілок та цифрового дисплея відповідного кольору [патент GB 2248136 (А), МПК G08G1/096, опубл. 25.03.1992]. Недоліком цих способів є те, що використання додаткових елементів індикації призводить до незручностей сприйняття інформації водіями, оскільки візуально вони змушені стежити одночасно за двома або більше світловими сигналами. Найбільш близьким технічним рішенням до пропонованого є спосіб роботи світлофора, по якому поперемінно включають червону, жовту, зелену та знову жовту секції, причому жовту секцію включають частину циклу повністю, а частину, що залишилася, включають відображення службової інформації в жовтому кольорі. Службову інформацію представляють в вигляді індикації числа секунд, що залишилися до закінчення циклу. Індикацію цифр та знаків відображають інверсними на жовтому фоні зворотним відрахунком [патент RU 2224294, МПК. G08G1/096, опубл. 20.022004]. Недоліком цього способу є незручність сприйняття інформації водіями, оскільки візуально вони змушені стежити одночасно за двома просторово рознесеними світловими сигналами. В основу корисної моделі поставлена задача створення способу роботи світлофора, в якому за рахунок суміщення сигналу світлофора та інформації про час, що залишився до закінчення світіння червоної або зеленої секції, досягається зручність сприйняття індикації часу, що залишився до зміни сигналів світлофора, що призводить до підвищення безпеки руху. Поставлена задача вирішується тим, що в способі роботи світлофора, по якому почергово включають червону, жовту та зелену секції, представляють інформацію про час, що залишився до закінчення світіння зеленої або червоної секцій зворотним відрахунком у вигляді цифр в інверсному відображенні, згідно з корисною моделлю, індикацію часу, що залишився до закінчення світіння зеленої або червоної секцій, здійснюють в відповідній секції світлофора. Корисна модель пояснюється кресленнями. На фіг. 1 а, б - приклади індикації часу, що залишився до закінчення зеленого (а) та червоного (б) сигналів світлофора. На фіг. 2 - структурна схема зеленої та червоної секцій світлофора. На фіг. 3 - структурна схема світлофора. Світлофор складається з корпусу 1, червоної 2, жовтої 3 та зеленої секції 4, вимкнених 5 та ввімкнених 6 сегментів, фонового 7 та інформаційних 8 сегментів. Структурна схема світлофора містить блок керування 9 і блок світлових сигналів 10, що складається з червоної 17, зеленої 19 та жовтої 18 світлових матриць, елементи світлової 1 UA 86800 U 5 10 15 20 25 30 матриці червоної 17 та зеленої 19 секцій об'єднані в один фоновий 7 та як мінімум сім інформаційних 8 сегментів для кожної секції, блок керування 9 складається з блока живлення 11, оптронної розв'язки 12, до входу яких підключена мережа живлення та управління світлофором, при цьому виходи оптронної розв'язки 12 підключені до мікропроцесора 13, як мінімум по вісім виходів якого через драйвери струму 14, 16 підключені до сегментів індикації зеленої 19 та червоної 17 світлових матриць та один вихід якого через драйвер струму 15 підключений до сегмента індикації жовтої світлової матриці 18, крім того вихід блока живлення 11 підключений до оптронної розв'язки 12, мікропроцесора 13 та драйверів струму 14-16 секцій світлофора. Спосіб здійснюється наступним чином. При подачі сигналів живлення і керування світлофором подається вхідна напруга на блок живлення 11 та сигнали керування червоною 2, жовтою 3 та зеленою 4 секціями на оптронну розв'язку 12. З виходу оптронної розв'язки 12 сигнали керування секціями світлофора надходять на вхід мікропроцесора 13. Під час приходу перших сигналів керування секціями світлофора мікропроцесор 13 запам'ятовує тривалості цих сигналів. Під час приходу другого та наступних сигналів керування секціями світлофора мікропроцесор 13 формує сигнали керування інформаційними 8 та фоновими 7 сегментами відповідних світлових матриць. Так як індикація часу, що залишився до закінчення роботи жовтої секції 3 не передбачена, то світлова матриця жовтої секції об'єднана в один сегмент. Вихідні сигнали мікропроцесора 13 надходять на сегменти червоної 17, жовтої 18 та зеленої 19 світлової матриці через відповідні драйвери струму 14, 15 та 16. Індикацію часу, що залишився до закінчення світіння зеленої 4 або червоної 3 секцій, здійснюють зворотним відрахунком у вигляді цифр в інверсному відображенні в відповідній секції світлофора шляхом однорозрядної чи дворозрядної індикації. В випадку дворозрядної індикації часу, що залишився до вимиканні секції, чисельна індикація здійснюється протягом всього часу роботи відповідної секції. В випадку однорозрядної індикації часу, що залишився до вимиканні секції, чисельну індикацію здійснюють тільки на протязі останніх 10 сек., роботи відповідної секції. Але це дає змогу використовувати індикатор більшого розміру, що забезпечить його видимість з більшої відстані. Таким чином, спосіб роботи світлофора дозволяє в зручній формі отримувати інформацію про час, що залишився до закінчення роботи червоної або зеленої фази роботи світлофора. Це дозволить підвищити безпеку дорожнього руху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб роботи світлофора, який передбачає почергове включення червоної, жовтої та зеленої секцій, індикацію часу, що залишився до закінчення світіння зеленої або червоної секцій, яку здійснюють зворотним відліком у вигляді цифр в інверсному відображенні, який відрізняється тим, що індикацію часу, що залишився до закінчення світіння зеленої або червоної секцій, здійснюють в відповідній секції світлофора. 2 UA 86800 U 3 UA 86800 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
