Дообрізувач гички з активним ножем

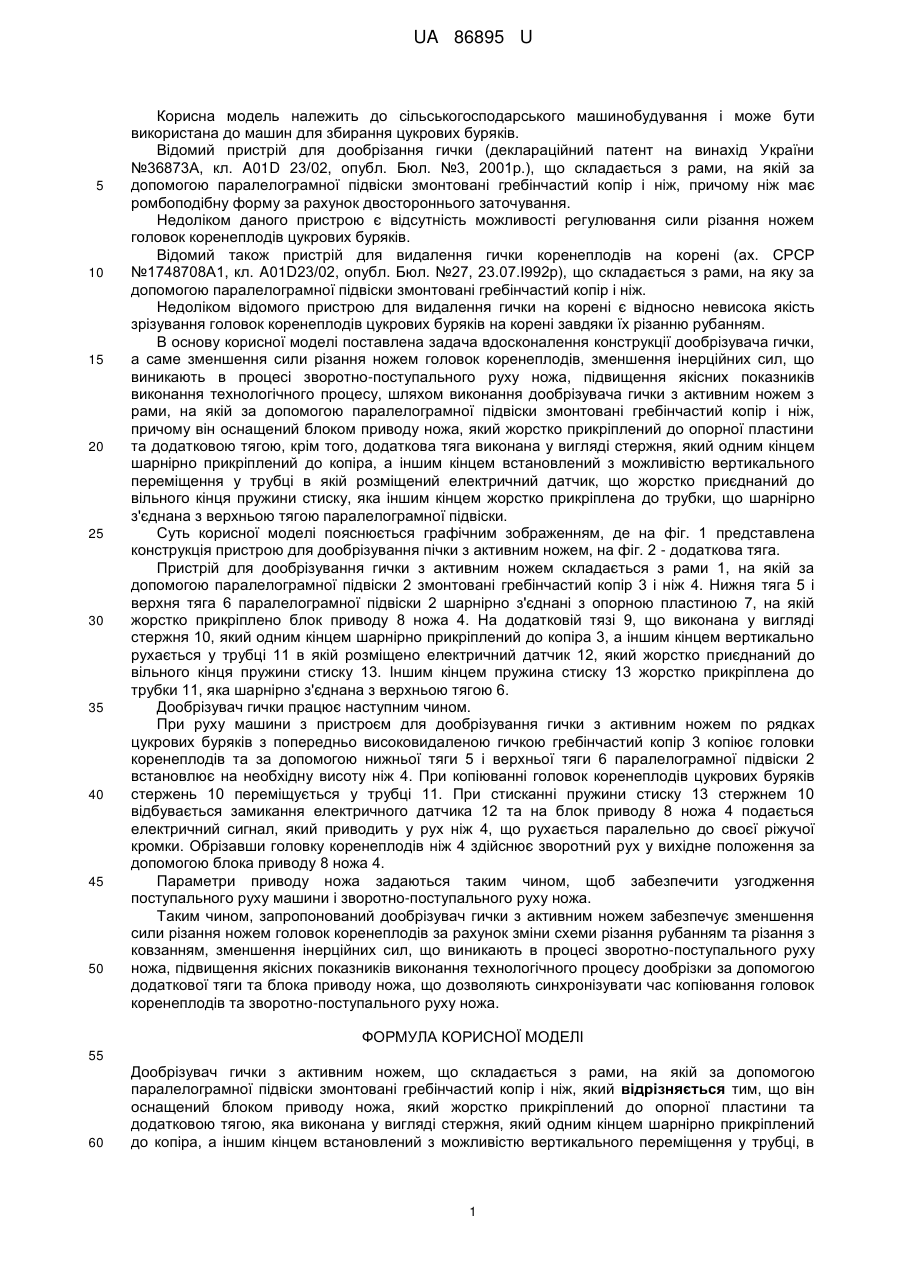

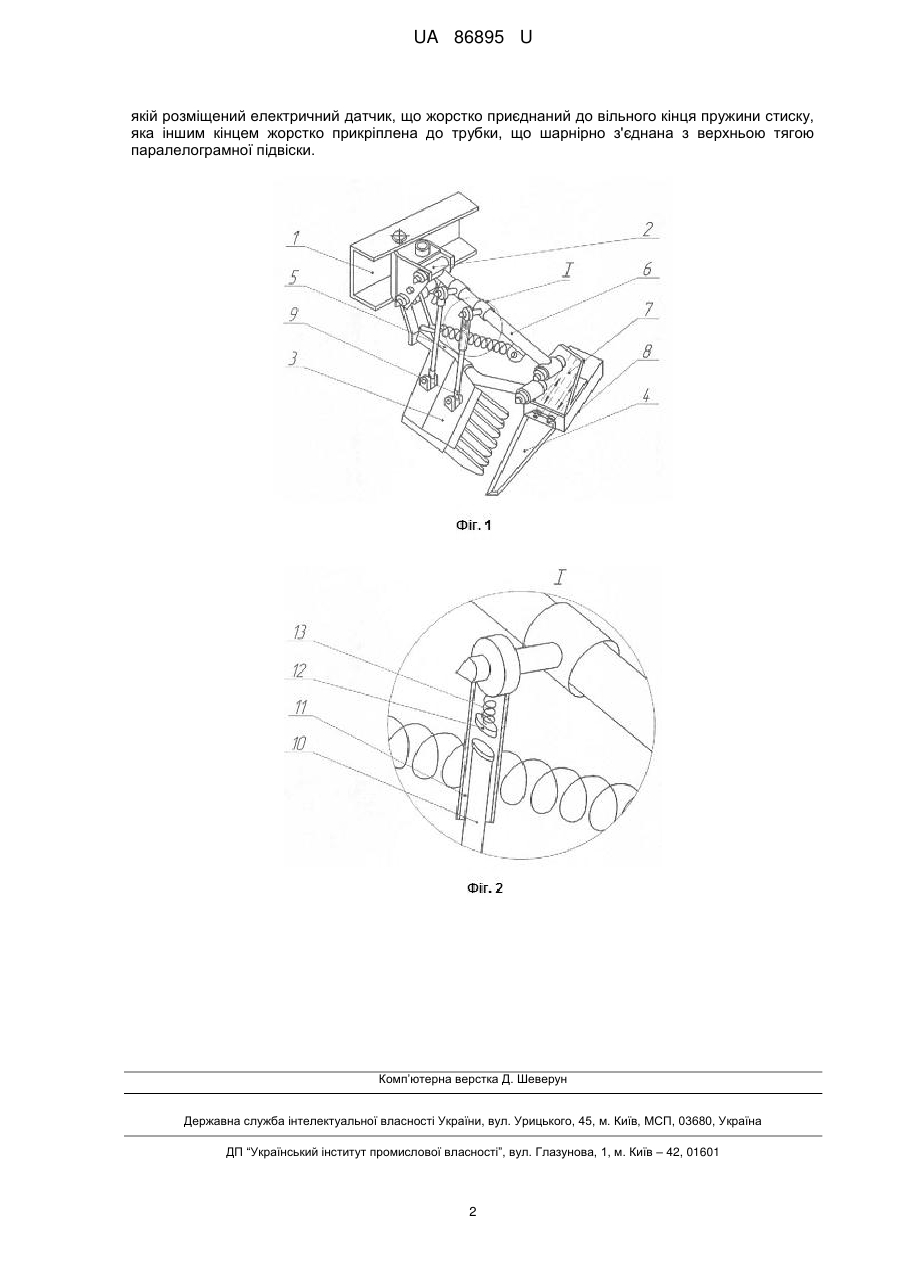

Реферат: Дообрізувач гички з активним ножем складається з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір і ніж. Він оснащений блоком приводу ножа, який жорстко прикріплений до опорної пластини та додатковою тягою, яка виконана у вигляді стержня, який одним кінцем шарнірно прикріплений до копіра, а іншим кінцем встановлений з можливістю вертикального переміщення у трубці в якій розміщений електричний датчик, що жорстко приєднаний до вільного кінця пружини стиску. Іншим кінцем пружина стиску жорстко прикріплена до трубки, що шарнірно з'єднана з верхньою тягою паралелограмної підвіски. UA 86895 U (54) ДООБРІЗУВАЧ ГИЧКИ З АКТИВНИМ НОЖЕМ UA 86895 U UA 86895 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і може бути використана до машин для збирання цукрових буряків. Відомий пристрій для дообрізання гички (деклараційний патент на винахід України №36873А, кл. A01D 23/02, опубл. Бюл. №3, 2001р.), що складається з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір і ніж, причому ніж має ромбоподібну форму за рахунок двостороннього заточування. Недоліком даного пристрою є відсутність можливості регулювання сили різання ножем головок коренеплодів цукрових буряків. Відомий також пристрій для видалення гички коренеплодів на корені (ах. СРСР №1748708А1, кл. A01D23/02, опубл. Бюл. №27, 23.07.І992р), що складається з рами, на яку за допомогою паралелограмної підвіски змонтовані гребінчастий копір і ніж. Недоліком відомого пристрою для видалення гички на корені є відносно невисока якість зрізування головок коренеплодів цукрових буряків на корені завдяки їх різанню рубанням. В основу корисної моделі поставлена задача вдосконалення конструкції дообрізувача гички, а саме зменшення сили різання ножем головок коренеплодів, зменшення інерційних сил, що виникають в процесі зворотно-поступального руху ножа, підвищення якісних показників виконання технологічного процесу, шляхом виконання дообрізувача гички з активним ножем з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір і ніж, причому він оснащений блоком приводу ножа, який жорстко прикріплений до опорної пластини та додатковою тягою, крім того, додаткова тяга виконана у вигляді стержня, який одним кінцем шарнірно прикріплений до копіра, а іншим кінцем встановлений з можливістю вертикального переміщення у трубці в якій розміщений електричний датчик, що жорстко приєднаний до вільного кінця пружини стиску, яка іншим кінцем жорстко прикріплена до трубки, що шарнірно з'єднана з верхньою тягою паралелограмної підвіски. Суть корисної моделі пояснюється графічним зображенням, де на фіг. 1 представлена конструкція пристрою для дообрізування пічки з активним ножем, на фіг. 2 - додаткова тяга. Пристрій для дообрізування гички з активним ножем складається з рами 1, на якій за допомогою паралелограмної підвіски 2 змонтовані гребінчастий копір 3 і ніж 4. Нижня тяга 5 і верхня тяга 6 паралелограмної підвіски 2 шарнірно з'єднані з опорною пластиною 7, на якій жорстко прикріплено блок приводу 8 ножа 4. На додатковій тязі 9, що виконана у вигляді стержня 10, який одним кінцем шарнірно прикріплений до копіра 3, а іншим кінцем вертикально рухається у трубці 11 в якій розміщено електричний датчик 12, який жорстко приєднаний до вільного кінця пружини стиску 13. Іншим кінцем пружина стиску 13 жорстко прикріплена до трубки 11, яка шарнірно з'єднана з верхньою тягою 6. Дообрізувач гички працює наступним чином. При руху машини з пристроєм для дообрізування гички з активним ножем по рядках цукрових буряків з попередньо високовидаленою гичкою гребінчастий копір 3 копіює головки коренеплодів та за допомогою нижньої тяги 5 і верхньої тяги 6 паралелограмної підвіски 2 встановлює на необхідну висоту ніж 4. При копіюванні головок коренеплодів цукрових буряків стержень 10 переміщується у трубці 11. При стисканні пружини стиску 13 стержнем 10 відбувається замикання електричного датчика 12 та на блок приводу 8 ножа 4 подається електричний сигнал, який приводить у рух ніж 4, що рухається паралельно до своєї ріжучої кромки. Обрізавши головку коренеплодів ніж 4 здійснює зворотний рух у вихідне положення за допомогою блока приводу 8 ножа 4. Параметри приводу ножа задаються таким чином, щоб забезпечити узгодження поступального руху машини і зворотно-поступального руху ножа. Таким чином, запропонований дообрізувач гички з активним ножем забезпечує зменшення сили різання ножем головок коренеплодів за рахунок зміни схеми різання рубанням та різання з ковзанням, зменшення інерційних сил, що виникають в процесі зворотно-поступального руху ножа, підвищення якісних показників виконання технологічного процесу дообрізки за допомогою додаткової тяги та блока приводу ножа, що дозволяють синхронізувати час копіювання головок коренеплодів та зворотно-поступального руху ножа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Дообрізувач гички з активним ножем, що складається з рами, на якій за допомогою паралелограмної підвіски змонтовані гребінчастий копір і ніж, який відрізняється тим, що він оснащений блоком приводу ножа, який жорстко прикріплений до опорної пластини та додатковою тягою, яка виконана у вигляді стержня, який одним кінцем шарнірно прикріплений до копіра, а іншим кінцем встановлений з можливістю вертикального переміщення у трубці, в 1 UA 86895 U якій розміщений електричний датчик, що жорстко приєднаний до вільного кінця пружини стиску, яка іншим кінцем жорстко прикріплена до трубки, що шарнірно з'єднана з верхньою тягою паралелограмної підвіски. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
