Термос-ароматизатор

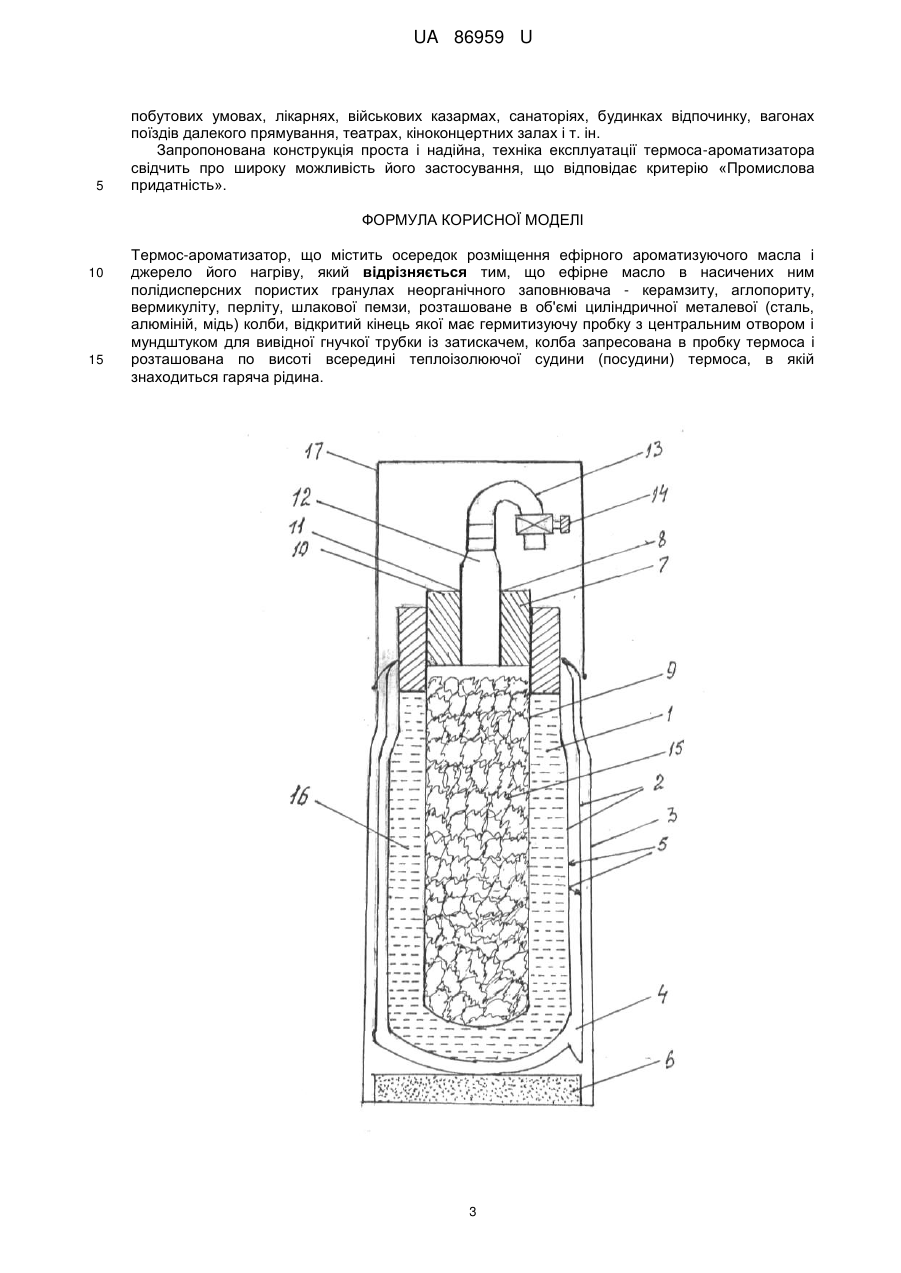

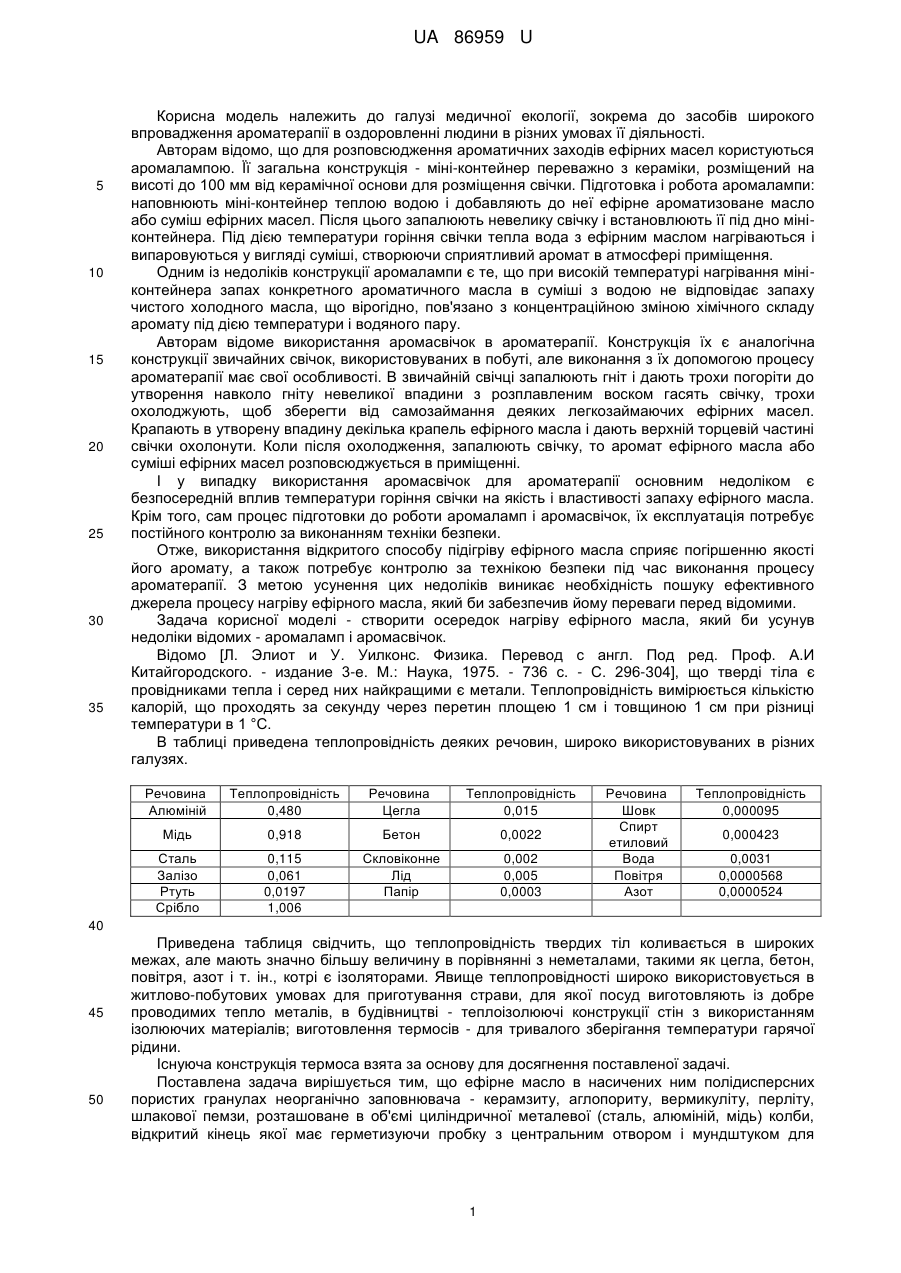

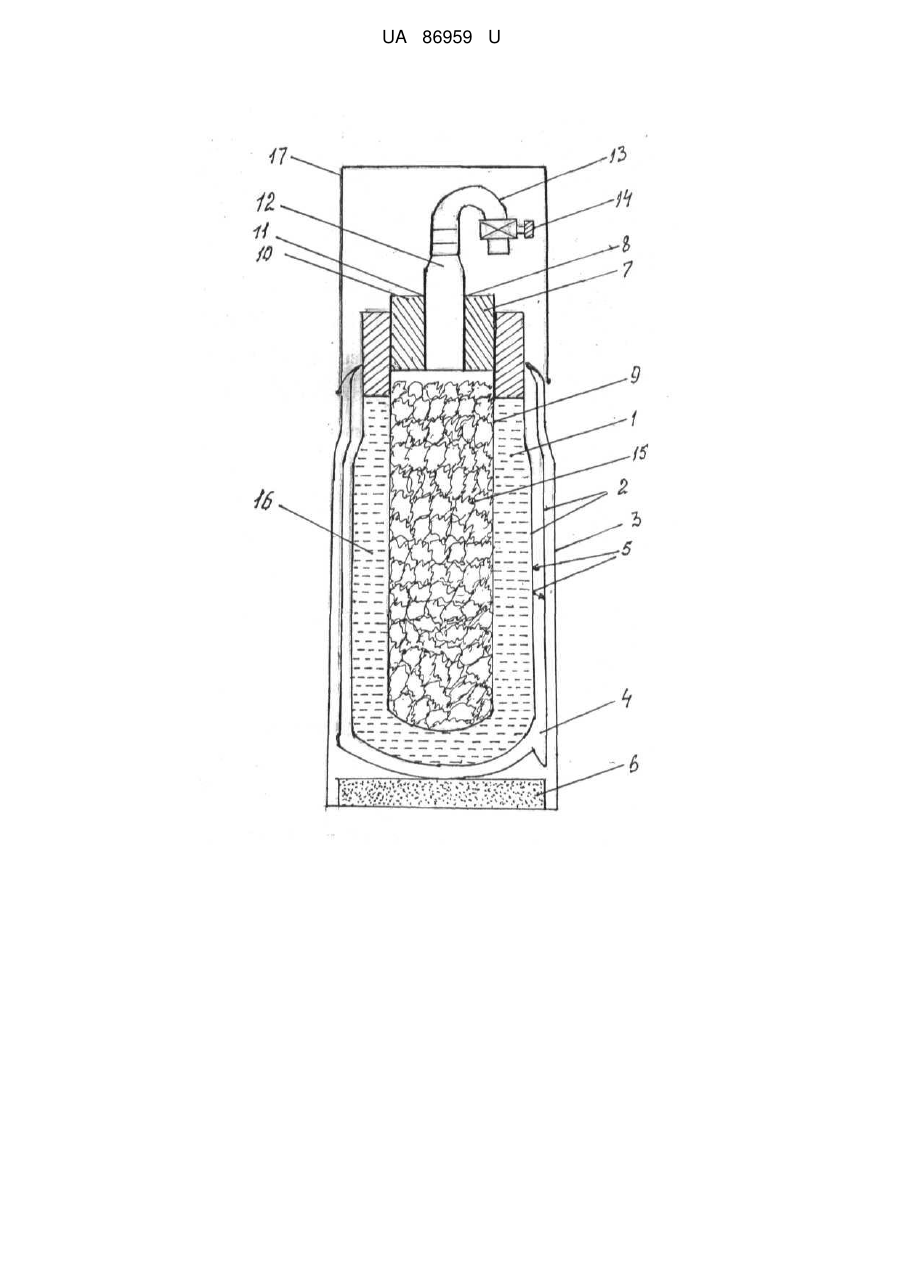

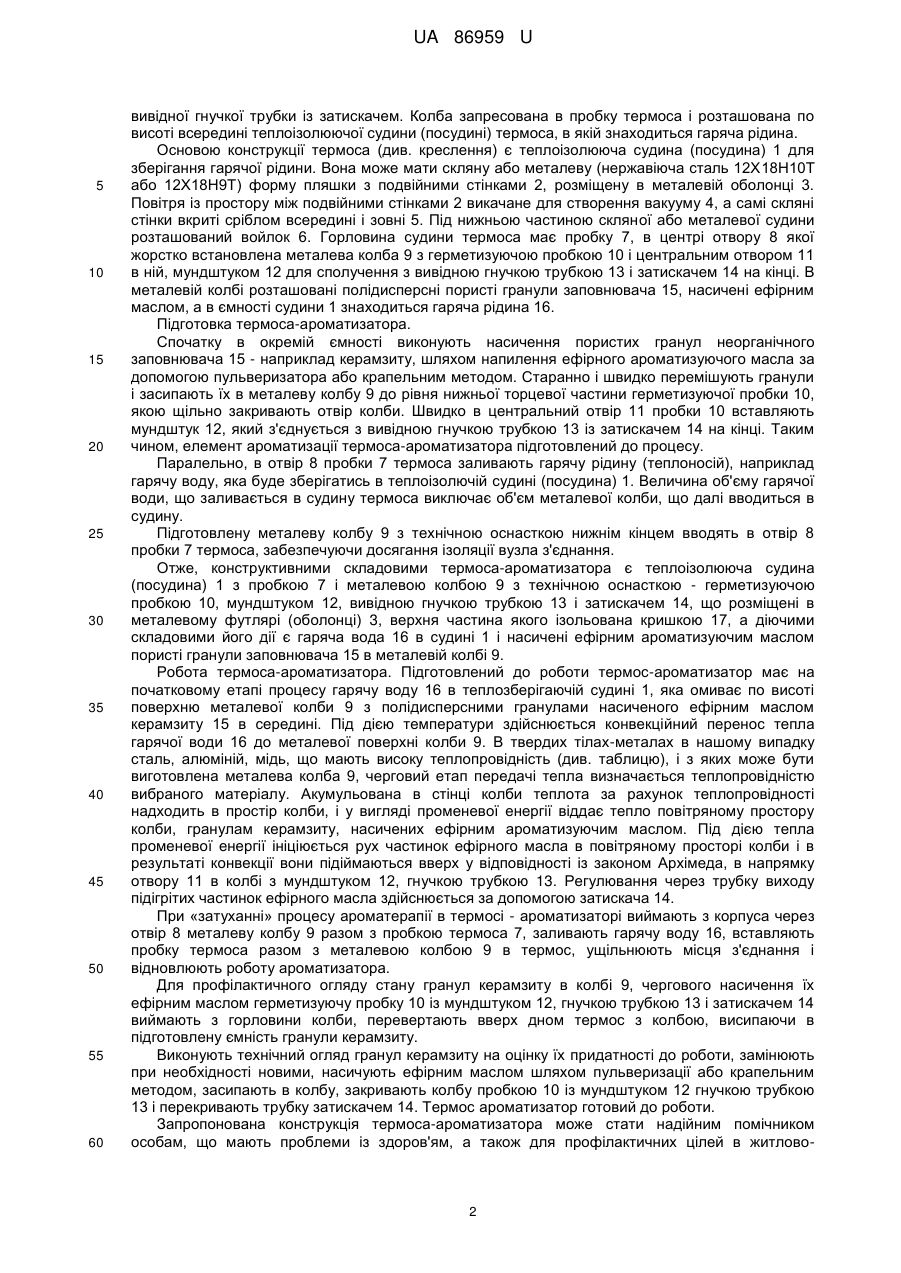

Реферат: Термос-ароматизатор містить осередок розміщення ефірного ароматизуючого масла і джерело його нагріву. Ефірне масло в насичених ним полідисперсних пористих гранулах неорганічного заповнювача - керамзиту, аглопориту, вермикуліту, перліту, шлакової пемзи, розташоване в об'ємі циліндричної металевої (сталь, алюміній, мідь) колби, відкритий кінець якої має гермитизуючу пробку з центральним отвором і мундштуком для вивідної гнучкої трубки із затискачем, колба запресована в пробку термоса і розташована по висоті всередині теплоізолюючої судини (посудини) термоса, в якій знаходиться гаряча рідина. UA 86959 U (12) UA 86959 U UA 86959 U 5 10 15 20 25 30 35 Корисна модель належить до галузі медичної екології, зокрема до засобів широкого впровадження ароматерапії в оздоровленні людини в різних умовах її діяльності. Авторам відомо, що для розповсюдження ароматичних заходів ефірних масел користуються аромалампою. Її загальна конструкція - міні-контейнер переважно з кераміки, розміщений на висоті до 100 мм від керамічної основи для розміщення свічки. Підготовка і робота аромалампи: наповнюють міні-контейнер теплою водою і добавляють до неї ефірне ароматизоване масло або суміш ефірних масел. Після цього запалюють невелику свічку і встановлюють її під дно мініконтейнера. Під дією температури горіння свічки тепла вода з ефірним маслом нагріваються і випаровуються у вигляді суміші, створюючи сприятливий аромат в атмосфері приміщення. Одним із недоліків конструкції аромалампи є те, що при високій температурі нагрівання мініконтейнера запах конкретного ароматичного масла в суміші з водою не відповідає запаху чистого холодного масла, що вірогідно, пов'язано з концентраційною зміною хімічного складу аромату під дією температури і водяного пару. Авторам відоме використання аромасвічок в ароматерапії. Конструкція їх є аналогічна конструкції звичайних свічок, використовуваних в побуті, але виконання з їх допомогою процесу ароматерапії має свої особливості. В звичайній свічці запалюють гніт і дають трохи погоріти до утворення навколо гніту невеликої впадини з розплавленим воском гасять свічку, трохи охолоджують, щоб зберегти від самозаймання деяких легкозаймаючих ефірних масел. Крапають в утворену впадину декілька крапель ефірного масла і дають верхній торцевій частині свічки охолонути. Коли після охолодження, запалюють свічку, то аромат ефірного масла або суміші ефірних масел розповсюджується в приміщенні. І у випадку використання аромасвічок для ароматерапії основним недоліком є безпосередній вплив температури горіння свічки на якість і властивості запаху ефірного масла. Крім того, сам процес підготовки до роботи аромаламп і аромасвічок, їх експлуатація потребує постійного контролю за виконанням техніки безпеки. Отже, використання відкритого способу підігріву ефірного масла сприяє погіршенню якості його аромату, а також потребує контролю за технікою безпеки під час виконання процесу ароматерапії. З метою усунення цих недоліків виникає необхідність пошуку ефективного джерела процесу нагріву ефірного масла, який би забезпечив йому переваги перед відомими. Задача корисної моделі - створити осередок нагріву ефірного масла, який би усунув недоліки відомих - аромаламп і аромасвічок. Відомо [Л. Элиот и У. Уилконс. Физика. Перевод с англ. Под ред. Проф. А.И Китайгородского. - издание 3-е. М.: Наука, 1975. - 736 с. - С. 296-304], що тверді тіла є провідниками тепла і серед них найкращими є метали. Теплопровідність вимірюється кількістю калорій, що проходять за секунду через перетин площею 1 см і товщиною 1 см при різниці температури в 1 °С. В таблиці приведена теплопровідність деяких речовин, широко використовуваних в різних галузях. Речовина Алюміній Теплопровідність 0,480 Речовина Цегла Теплопровідність 0,015 Мідь 0,918 Бетон 0,0022 Сталь Залізо Ртуть Срібло 0,115 0,061 0,0197 1,006 Скловіконне Лід Папір 0,002 0,005 0,0003 Речовина Шовк Спирт етиловий Вода Повітря Азот Теплопровідність 0,000095 0,000423 0,0031 0,0000568 0,0000524 40 45 50 Приведена таблиця свідчить, що теплопровідність твердих тіл коливається в широких межах, але мають значно більшу величину в порівнянні з неметалами, такими як цегла, бетон, повітря, азот і т. ін., котрі є ізоляторами. Явище теплопровідності широко використовується в житлово-побутових умовах для приготування страви, для якої посуд виготовляють із добре проводимих тепло металів, в будівництві - теплоізолюючі конструкції стін з використанням ізолюючих матеріалів; виготовлення термосів - для тривалого зберігання температури гарячої рідини. Існуюча конструкція термоса взята за основу для досягнення поставленої задачі. Поставлена задача вирішується тим, що ефірне масло в насичених ним полідисперсних пористих гранулах неорганічно заповнювача - керамзиту, аглопориту, вермикуліту, перліту, шлакової пемзи, розташоване в об'ємі циліндричної металевої (сталь, алюміній, мідь) колби, відкритий кінець якої має герметизуючи пробку з центральним отвором і мундштуком для 1 UA 86959 U 5 10 15 20 25 30 35 40 45 50 55 60 вивідної гнучкої трубки із затискачем. Колба запресована в пробку термоса і розташована по висоті всередині теплоізолюючої судини (посудині) термоса, в якій знаходиться гаряча рідина. Основою конструкції термоса (див. креслення) є теплоізолююча судина (посудина) 1 для зберігання гарячої рідини. Вона може мати скляну або металеву (нержавіюча сталь 12Х18Н10Т або 12X18Н9Т) форму пляшки з подвійними стінками 2, розміщену в металевій оболонці 3. Повітря із простору між подвійними стінками 2 викачане для створення вакууму 4, а самі скляні стінки вкриті сріблом всередині і зовні 5. Під нижньою частиною скляної або металевої судини розташований войлок 6. Горловина судини термоса має пробку 7, в центрі отвору 8 якої жорстко встановлена металева колба 9 з герметизуючою пробкою 10 і центральним отвором 11 в ній, мундштуком 12 для сполучення з вивідною гнучкою трубкою 13 і затискачем 14 на кінці. В металевій колбі розташовані полідисперсні пористі гранули заповнювача 15, насичені ефірним маслом, а в ємності судини 1 знаходиться гаряча рідина 16. Підготовка термоса-ароматизатора. Спочатку в окремій ємності виконують насичення пористих гранул неорганічного заповнювача 15 - наприклад керамзиту, шляхом напилення ефірного ароматизуючого масла за допомогою пульверизатора або крапельним методом. Старанно і швидко перемішують гранули і засипають їх в металеву колбу 9 до рівня нижньої торцевої частини герметизуючої пробки 10, якою щільно закривають отвір колби. Швидко в центральний отвір 11 пробки 10 вставляють мундштук 12, який з'єднується з вивідною гнучкою трубкою 13 із затискачем 14 на кінці. Таким чином, елемент ароматизації термоса-ароматизатора підготовлений до процесу. Паралельно, в отвір 8 пробки 7 термоса заливають гарячу рідину (теплоносій), наприклад гарячу воду, яка буде зберігатись в теплоізолючій судині (посудина) 1. Величина об'єму гарячої води, що заливається в судину термоса виключає об'єм металевої колби, що далі вводиться в судину. Підготовлену металеву колбу 9 з технічною оснасткою нижнім кінцем вводять в отвір 8 пробки 7 термоса, забезпечуючи досягання ізоляції вузла з'єднання. Отже, конструктивними складовими термоса-ароматизатора є теплоізолююча судина (посудина) 1 з пробкою 7 і металевою колбою 9 з технічною оснасткою - герметизуючою пробкою 10, мундштуком 12, вивідною гнучкою трубкою 13 і затискачем 14, що розміщені в металевому футлярі (оболонці) 3, верхня частина якого ізольована кришкою 17, а діючими складовими його дії є гаряча вода 16 в судині 1 і насичені ефірним ароматизуючим маслом пористі гранули заповнювача 15 в металевій колбі 9. Робота термоса-ароматизатора. Підготовлений до роботи термос-ароматизатор має на початковому етапі процесу гарячу воду 16 в теплозберігаючій судині 1, яка омиває по висоті поверхню металевої колби 9 з полідисперсними гранулами насиченого ефірним маслом керамзиту 15 в середині. Під дією температури здійснюється конвекційний перенос тепла гарячої води 16 до металевої поверхні колби 9. В твердих тілах-металах в нашому випадку сталь, алюміній, мідь, що мають високу теплопровідність (див. таблицю), і з яких може бути виготовлена металева колба 9, черговий етап передачі тепла визначається теплопровідністю вибраного матеріалу. Акумульована в стінці колби теплота за рахунок теплопровідності надходить в простір колби, і у вигляді променевої енергії віддає тепло повітряному простору колби, гранулам керамзиту, насичених ефірним ароматизуючим маслом. Під дією тепла променевої енергії ініціюється рух частинок ефірного масла в повітряному просторі колби і в результаті конвекції вони підіймаються вверх у відповідності із законом Архімеда, в напрямку отвору 11 в колбі з мундштуком 12, гнучкою трубкою 13. Регулювання через трубку виходу підігрітих частинок ефірного масла здійснюється за допомогою затискача 14. При «затуханні» процесу ароматерапії в термосі - ароматизаторі виймають з корпуса через отвір 8 металеву колбу 9 разом з пробкою термоса 7, заливають гарячу воду 16, вставляють пробку термоса разом з металевою колбою 9 в термос, ущільнюють місця з'єднання і відновлюють роботу ароматизатора. Для профілактичного огляду стану гранул керамзиту в колбі 9, чергового насичення їх ефірним маслом герметизуючу пробку 10 із мундштуком 12, гнучкою трубкою 13 і затискачем 14 виймають з горловини колби, перевертають вверх дном термос з колбою, висипаючи в підготовлену ємність гранули керамзиту. Виконують технічний огляд гранул керамзиту на оцінку їх придатності до роботи, замінюють при необхідності новими, насичують ефірним маслом шляхом пульверизації або крапельним методом, засипають в колбу, закривають колбу пробкою 10 із мундштуком 12 гнучкою трубкою 13 і перекривають трубку затискачем 14. Термос ароматизатор готовий до роботи. Запропонована конструкція термоса-ароматизатора може стати надійним помічником особам, що мають проблеми із здоров'ям, а також для профілактичних цілей в житлово 2 UA 86959 U 5 побутових умовах, лікарнях, військових казармах, санаторіях, будинках відпочинку, вагонах поїздів далекого прямування, театрах, кіноконцертних залах і т. ін. Запропонована конструкція проста і надійна, техніка експлуатації термоса-ароматизатора свідчить про широку можливість його застосування, що відповідає критерію «Промислова придатність». ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Термос-ароматизатор, що містить осередок розміщення ефірного ароматизуючого масла і джерело його нагріву, який відрізняється тим, що ефірне масло в насичених ним полідисперсних пористих гранулах неорганічного заповнювача - керамзиту, аглопориту, вермикуліту, перліту, шлакової пемзи, розташоване в об'ємі циліндричної металевої (сталь, алюміній, мідь) колби, відкритий кінець якої має гермитизуючу пробку з центральним отвором і мундштуком для вивідної гнучкої трубки із затискачем, колба запресована в пробку термоса і розташована по висоті всередині теплоізолюючої судини (посудини) термоса, в якій знаходиться гаряча рідина. 3 UA 86959 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
