Робоче колесо колісно-пальцевих грабель

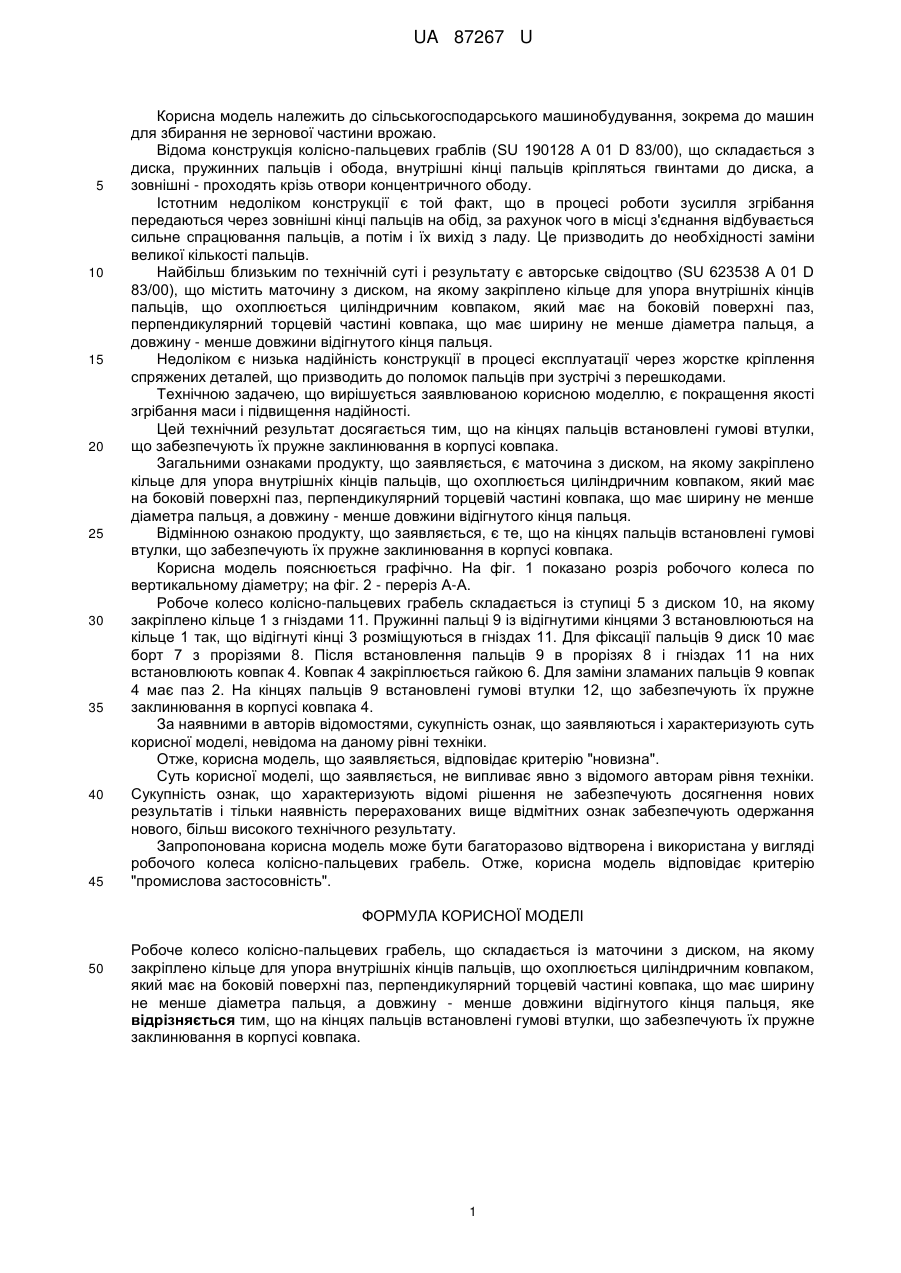

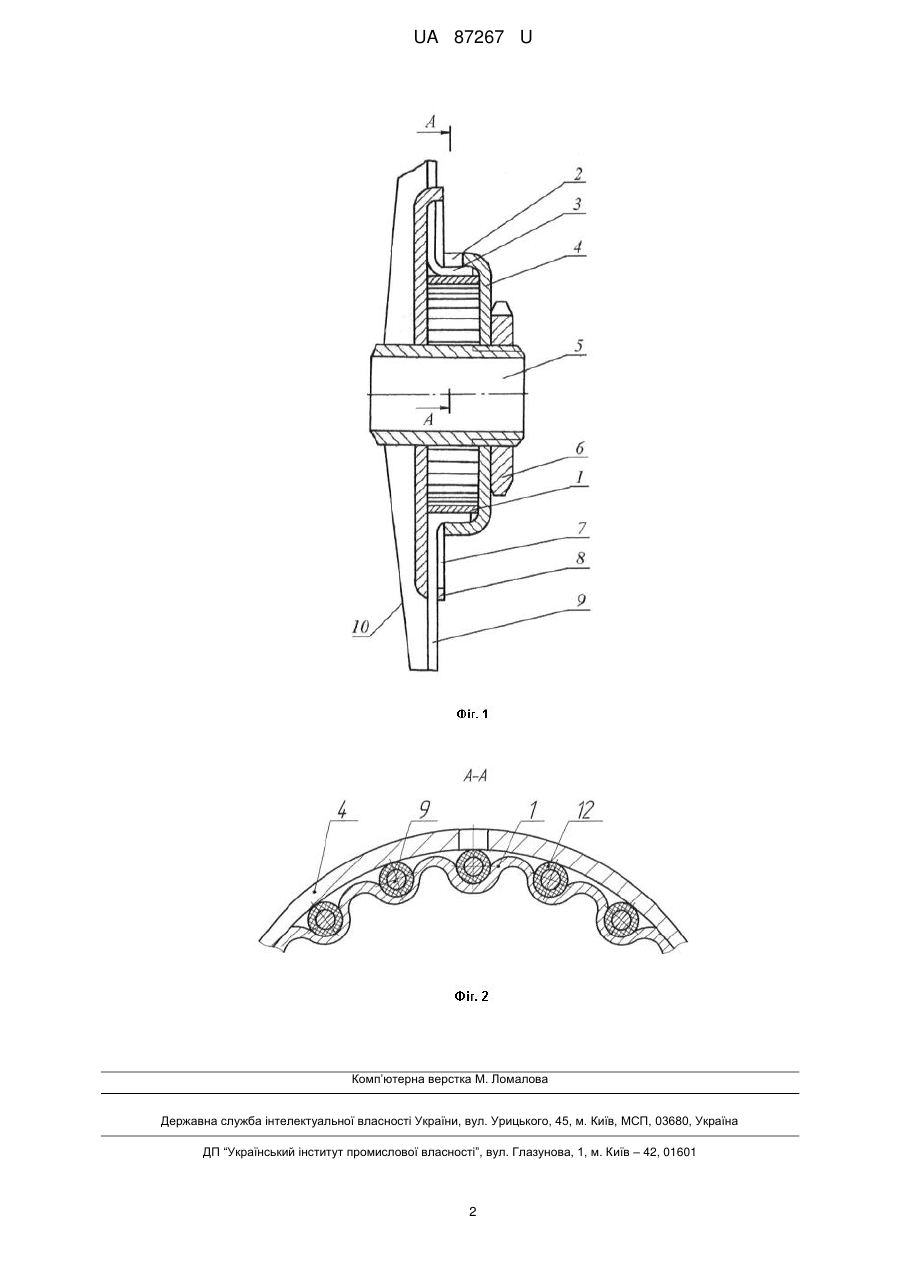

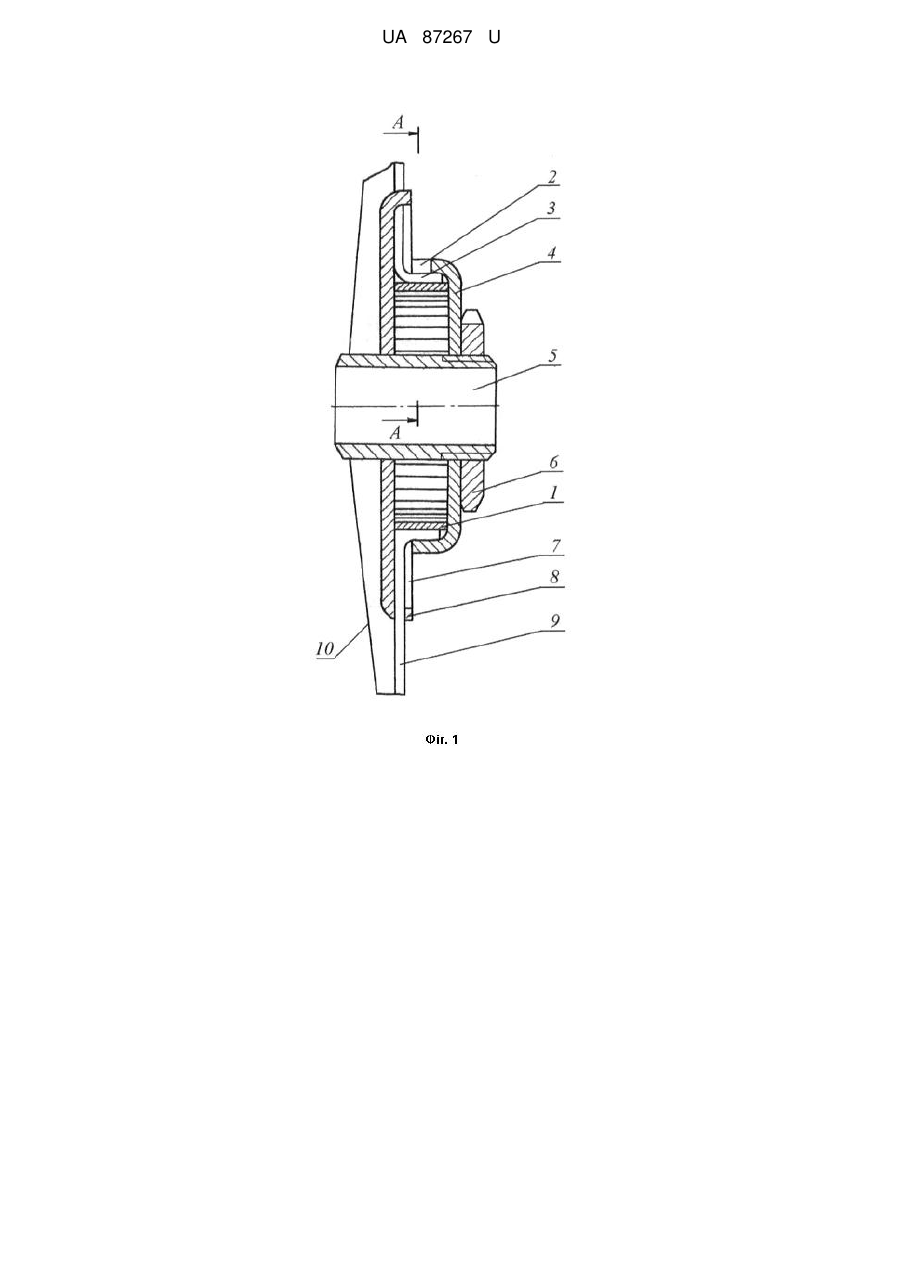

Реферат: UA 87267 U UA 87267 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для збирання не зернової частини врожаю. Відома конструкція колісно-пальцевих граблів (SU 190128 А 01 D 83/00), що складається з диска, пружинних пальців і обода, внутрішні кінці пальців кріпляться гвинтами до диска, а зовнішні - проходять крізь отвори концентричного ободу. Істотним недоліком конструкції є той факт, що в процесі роботи зусилля згрібання передаються через зовнішні кінці пальців на обід, за рахунок чого в місці з'єднання відбувається сильне спрацювання пальців, а потім і їх вихід з ладу. Це призводить до необхідності заміни великої кількості пальців. Найбільш близьким по технічній суті і результату є авторське свідоцтво (SU 623538 А 01 D 83/00), що містить маточину з диском, на якому закріплено кільце для упора внутрішніх кінців пальців, що охоплюється циліндричним ковпаком, який має на боковій поверхні паз, перпендикулярний торцевій частині ковпака, що має ширину не менше діаметра пальця, а довжину - менше довжини відігнутого кінця пальця. Недоліком є низька надійність конструкції в процесі експлуатації через жорстке кріплення спряжених деталей, що призводить до поломок пальців при зустрічі з перешкодами. Технічною задачею, що вирішується заявлюваною корисною моделлю, є покращення якості згрібання маси і підвищення надійності. Цей технічний результат досягається тим, що на кінцях пальців встановлені гумові втулки, що забезпечують їх пружне заклинювання в корпусі ковпака. Загальними ознаками продукту, що заявляється, є маточина з диском, на якому закріплено кільце для упора внутрішніх кінців пальців, що охоплюється циліндричним ковпаком, який має на боковій поверхні паз, перпендикулярний торцевій частині ковпака, що має ширину не менше діаметра пальця, а довжину - менше довжини відігнутого кінця пальця. Відмінною ознакою продукту, що заявляється, є те, що на кінцях пальців встановлені гумові втулки, що забезпечують їх пружне заклинювання в корпусі ковпака. Корисна модель пояснюється графічно. На фіг. 1 показано розріз робочого колеса по вертикальному діаметру; на фіг. 2 - переріз А-А. Робоче колесо колісно-пальцевих грабель складається із ступиці 5 з диском 10, на якому закріплено кільце 1 з гніздами 11. Пружинні пальці 9 із відігнутими кінцями 3 встановлюються на кільце 1 так, що відігнуті кінці 3 розміщуються в гніздах 11. Для фіксації пальців 9 диск 10 має борт 7 з прорізями 8. Після встановлення пальців 9 в прорізях 8 і гніздах 11 на них встановлюють ковпак 4. Ковпак 4 закріплюється гайкою 6. Для заміни зламаних пальців 9 ковпак 4 має паз 2. На кінцях пальців 9 встановлені гумові втулки 12, що забезпечують їх пружне заклинювання в корпусі ковпака 4. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмітних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого колеса колісно-пальцевих грабель. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Робоче колесо колісно-пальцевих грабель, що складається із маточини з диском, на якому закріплено кільце для упора внутрішніх кінців пальців, що охоплюється циліндричним ковпаком, який має на боковій поверхні паз, перпендикулярний торцевій частині ковпака, що має ширину не менше діаметра пальця, а довжину - менше довжини відігнутого кінця пальця, яке відрізняється тим, що на кінцях пальців встановлені гумові втулки, що забезпечують їх пружне заклинювання в корпусі ковпака. 1 UA 87267 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
