Пневмодроссель з поворотним клапаном

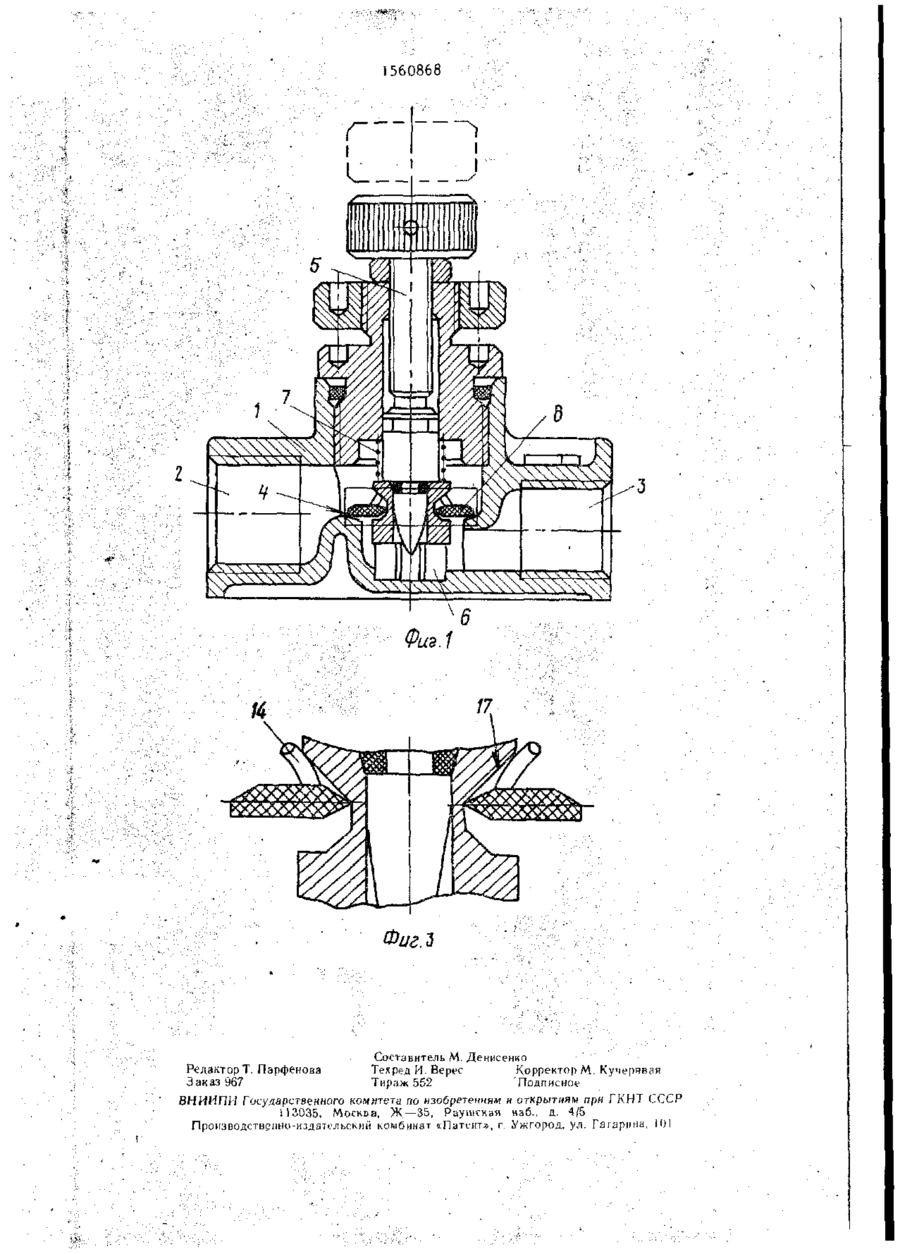

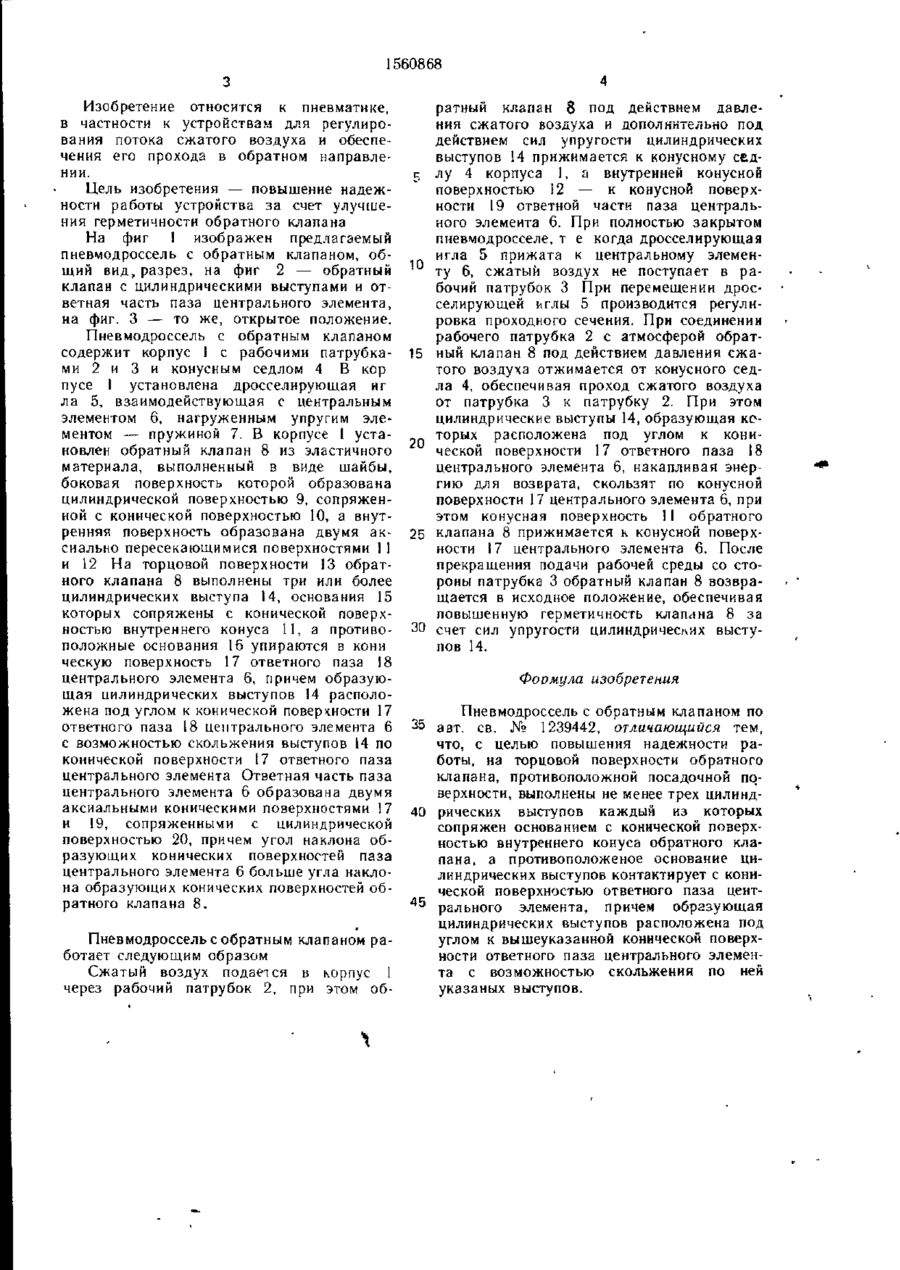

Изобретение м б использовано в устройствах для регулирования потока сжатого воздуха и обеспечения его прохода в обратном направлении Цель изобретении — повышение надежности раооты пневмодросселя за счет улучшения герметичности обратного клапана На торцовой поверхности 13 клапана, противоположной посадочной поверхности, выполнены цилиндрические выступы (В) 14 Каждый В 14 сопря жен основанием с конической поверхностью внутреннего конуса 11 клапана Противо положное основание В 14 контактирует с конической поверхностью 17 ответного паза І8 центрального элемента Образующая В 14 распложена под углом к поверхности 17 с возможностью скольжения по ней В 14 3 ил 16 11 14 to 15 ел о* а* 1560868 Изобретение относится к пневматике, в частности к устройствам для регулирования потока сжатого воздуха и обеспечения его прохода в обратном направлении. Цель изобретения — повышение надежности работы устройства за счет улучшения герметичности обратного клапана На фиг 1 изображен предлагаемый пневмодроссель с обратным клапаном, общий вид, разрез, на фиг 2 — обратный клапан с цилиндрическими выступами и ответная часть паза центрального элемента, на фиг. 3 — то же, открытое положение. Пневмодроссель с обратным клапаном содержит корпус 1 с рабочими патрубками 2 и 3 и конусным седлом 4 В кор пусе I установлена дросселирующая иг ла 5, взаимодействующая с центральным элементом 6, нагруженным упругим элементом — пружиной 7. В корпусе 1 установлен обратный клапан 8 из эластичного материала, выполненный в виде шайбы, боковая поверхность которой образована цилиндрической поверхностью 9, сопряженной с конической поверхностью 10, а внутренняя поверхность образована двумя аксиально пересекающимися поверхностями 1 1 и 12 На торцовой поверхности 13 обратного клапана 8 выполнены три или более цилиндрических выступа 14, основания 15 которых сопряжены с конической поверхностью внутреннего конуса 11, а противоположные основания 16 упираются в кони ческую поверхность 17 ответного паза 18 центрального элемента 6, причем образующая цилиндрических выступов 14 расположена под углом к конической поверхности 17 ответного паза 18 центрального элемента 6 с возможностью скольжения выступов 14 по конической поверхности 17 ответного паза центрального элемента Ответная часть паза центрального элемента 6 образована двумя аксиальными коническими поверхностями 17 и 19, сопряженными с цилиндрической поверхностью 20, причем угол наклона образующих конических поверхностей паза центрального элемента 6 больше угла наклона образующих конических поверхностей обратного клапана 8. Пневмодроссель с обратным клапаном работает следующим образом Сжатый воздух подает ся в корпус 1 через рабочий патрубок 2, при этом об 5 10 15 0 25 30 4 ратный клапан 8 под действием давления сжатого воздуха и дополнительно под действием сил упругости цилиндрических выступов 14 прижимается к конусному седлу 4 корпуса 1, а внутренней конусной поверхностью 12 — к конусной поверхности 19 ответной части паза центрального элемента 6. При полностью закрытом пневмодросселе, т е когда дросселирующая игла 5 прижата к центральному элементу 6, сжатый воздух не поступает в рабочий патрубок 3 При перемещении дросселирующей иглы 5 производится регулировка проходного сечения. При соединении рабочего патрубка 2 с атмосферой обратный клапан 8 под действием давления сжатого воздуха отжимается от конусного седла 4, обеспечивая проход сжатого воздуха от патрубка 3 к патрубку 2. При этом цилиндрические выступы 14, образующая ксторых расположена под углом к конической поверхности 17 ответного паза 18 центрального элемента 6, накапливая энергию для возврата, скользят по конусной поверхности 17 центрального элемента 6, при этом конусная поверхность 11 обратного клапана 8 прижимается к конусной поверхности 17 центрального элемента 6. После прекращения подачи рабочей среды со стороны патрубка 3 обратный клапан 8 возвращается в исходное положение, обеспечивая повышенную герметичность клапана 8 за счет сил упругости цилиндрических выстунов 14. Формула изобретения Пневмодроссель с обратным клапаном по 35 авт. св. № 1239442, отличающийся тем, что, с целью повышения надежности работы, на торцовой поверхности обратного клапана, противоположной посадочной поверхности, выполнены не менее трех цилинд40 рических выступов каждый из которых сопряжен основанием с конической поверхностью внутреннего конуса обратного клапана, а противоположеное основание цилиндрических выступов контактирует с конической поверхностью ответногопаза цент5 рального элемента, причем образующая цилиндрических выступов расположена под углом к вышеуказанной конической поверхности ответного паза центрального элемента с возможностью скольжения по ней указаных выступов. -** 1560868 Фиг.Ъ Составитель М- Денисенко Редактор Т. Парфенова Техред И. Верес Корректор М. Кучерявая Заказ 967 Тираж 552 "Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж — 35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г- Ужгород, ул. Гагарина, 101
