Склад для обробки полікапроамідних комплексних ниток

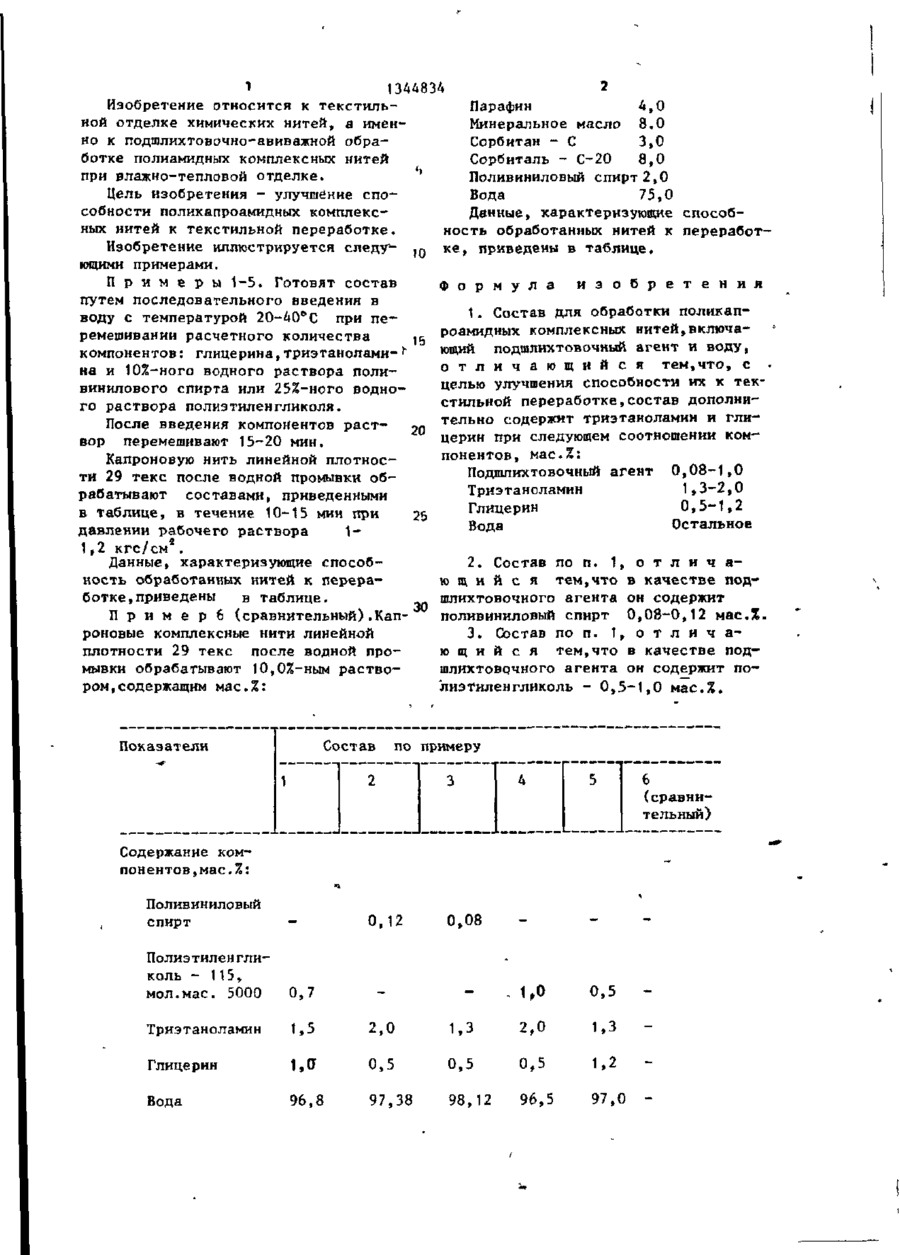

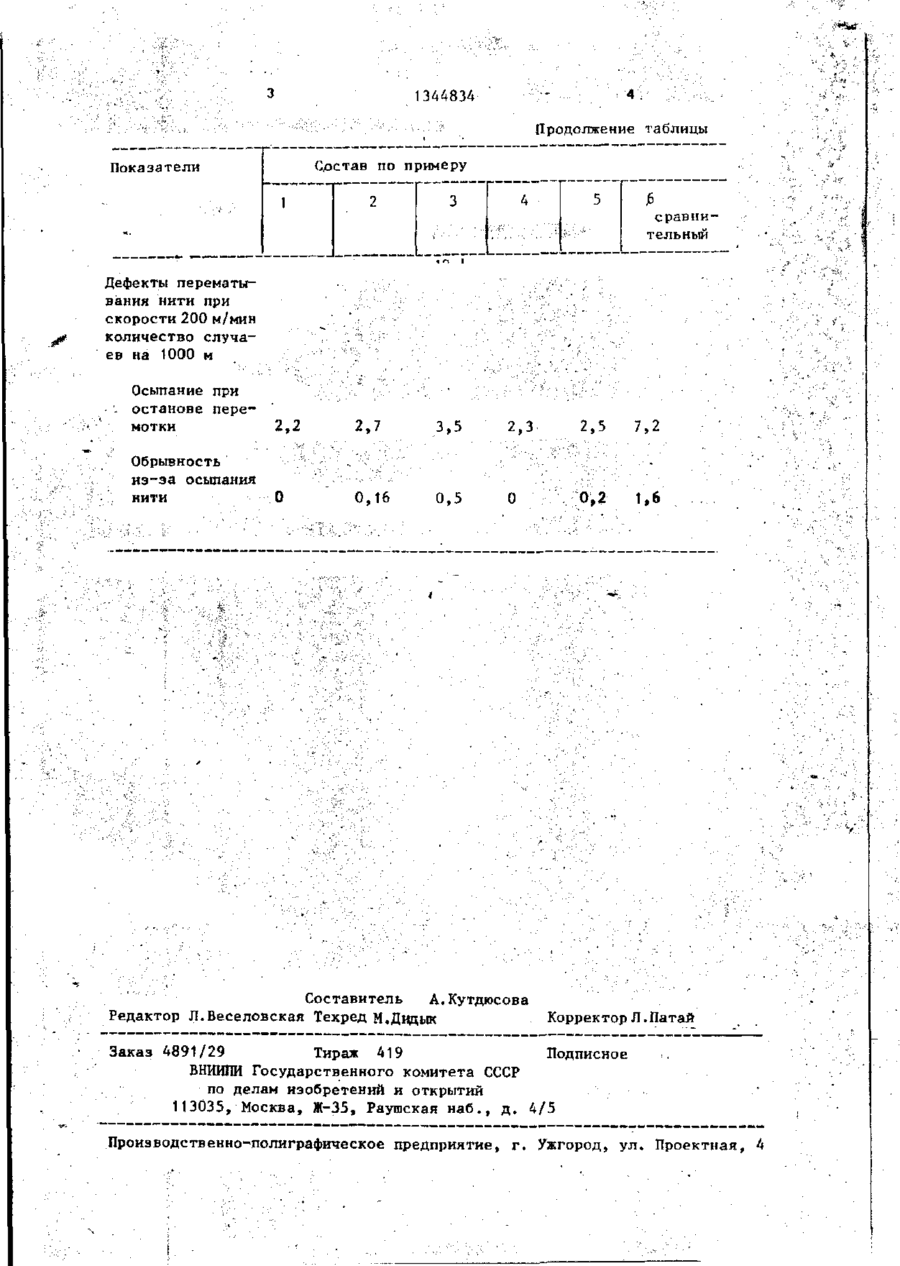

Изобретение относится к области производства химических нитей, а именно к подшлихтовочно-авиважной обработке полиамидных комплексных нитей при влажно-тепловой отделке. Изобретение обеспечивает улучшение способности поликапроамидных комплексных нитей к текстильной переработке и исключение ценообразования при обработке нитей за счет того,что водная шлихта содержит0,08-0,12 мае. % поливинилового спирта или 0,5> 1,0 мас.% полиэтиленгликоля,1,32,0 мас.% триэтаноламина и 0,51,2 мае.% глицерина.1 табл. 2 з.п. ф-лы. 00 00 СО 1 Изобретение относится к текстильной отделке химических нитей, а именно к подшлихтовочно-авиважной обработке полиамидных комплексных нитей при влажно-тепловой отделке. Цель изобретения - улучшение способности поликапроамидных комплексных нитей к текстильной переработке. Изобретение иллюстрируется следу- 10 ющими примерами. П р и м е р ы 1-5. Готовят состав путем последовательного введения в воду с температурой 20-40°С при перемешивании расчетного количества 15 компонентов: глицерина,триэтанолами-^ на и 10%-ного водного раствора поливинилового спирта или 25%-ного водного раствора полиэтиленгликоля. После введения компонентов раст20 вор перемешивают 15-20 мин. Капроновую нить линейной плотности 29 текс после водной промывки обрабатывают составами, приведенными в таблице, в течение 10-15 мин при 25 давлении рабочего раствора 11,2 кгс/см*. Данные, характеризующие способность обработанных нитей к переработке, приведены в таблице. 30 П р и м е р 6 (сравнительный).Капроновые комплексные нити линейной плотности 29 текс после водной промывки обрабатывают 10,0%-ным раствором, содержащим мас.%: Показатели Состав Парафин 4,0 Минеральное масло 8,0 Сорбитан - С 3,0 Сорбиталь - С-20 8,0 Поливиниловый спирт 2,0 Вода 75,0 Данные, характеризующие способность обработанных нитей к переработке, приведены в таблице. Ф о р м у л а и з о б р е т е н и я 1. Состав для обработки поликапроамидных комплексных нитей,включающий подшлихтовочный агент и воду, о т л и ч а ю щ и й с я тем,что, с целью улучшения способности их к текстильной переработке,состав дополнительно содержит триэтаноламин и глицерин при следующем соотношении компонентов, мас.%: Подшлихтовочный агент 0,08-1,0 Триэтаноламин 1,3-2,0 Глицерин 0,5-1,2 Вода Остальное 2. Состав по п. ^ о т л и ч а ю щ и й с я тем,что в качестве подшлихтовочиого агента он содержит поливиниловый спирт 0,08-0,12 мас.Х. 3. Состав по п. ^ о т л и ч а ю щ и й с я тем,что в качестве подшлихтовочного агента он содержит полиэтиленгликоль - 0,5-1,0 мас.%. по примеру 2 1 3 4 5 6 (сравнительный) 0, 12 0,08 _ 1,0 0,5 Содержание компонентов,мас.%: Поливиниловый спирт Полиэтиленгликоль - 115, мол.мае. 5000 0, 7 Триэтаноламин 1,5 2,0 1,3 2,0 3 Глицерин 1,а 0,5 0,5 0,5 U2 Вода 96 ,8 97 ,38 98 ,12 96,5 97 ,0 1344834 Продолжение таблицы Состав по примеру Показатели 2 3 4 5 2,2 2,7 3,5 2,3 2,5 7,2 0 0,16 0,5 0,2 1,6 1 - • J 6 сравнительный Дефекты перематывания нити при скорости 200 м/мин количество случаев на 1000 м Осыпание при • останове перемотки Обрывность из-за осыпания нити Составитель А.Кутдюсова Редактор Л.Веселовская Техред М.Дндык Корректор Л.Патай Заказ 4891/29 Тираж 419 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
