Цегла керамічна рядова лицювальна самозчіпна

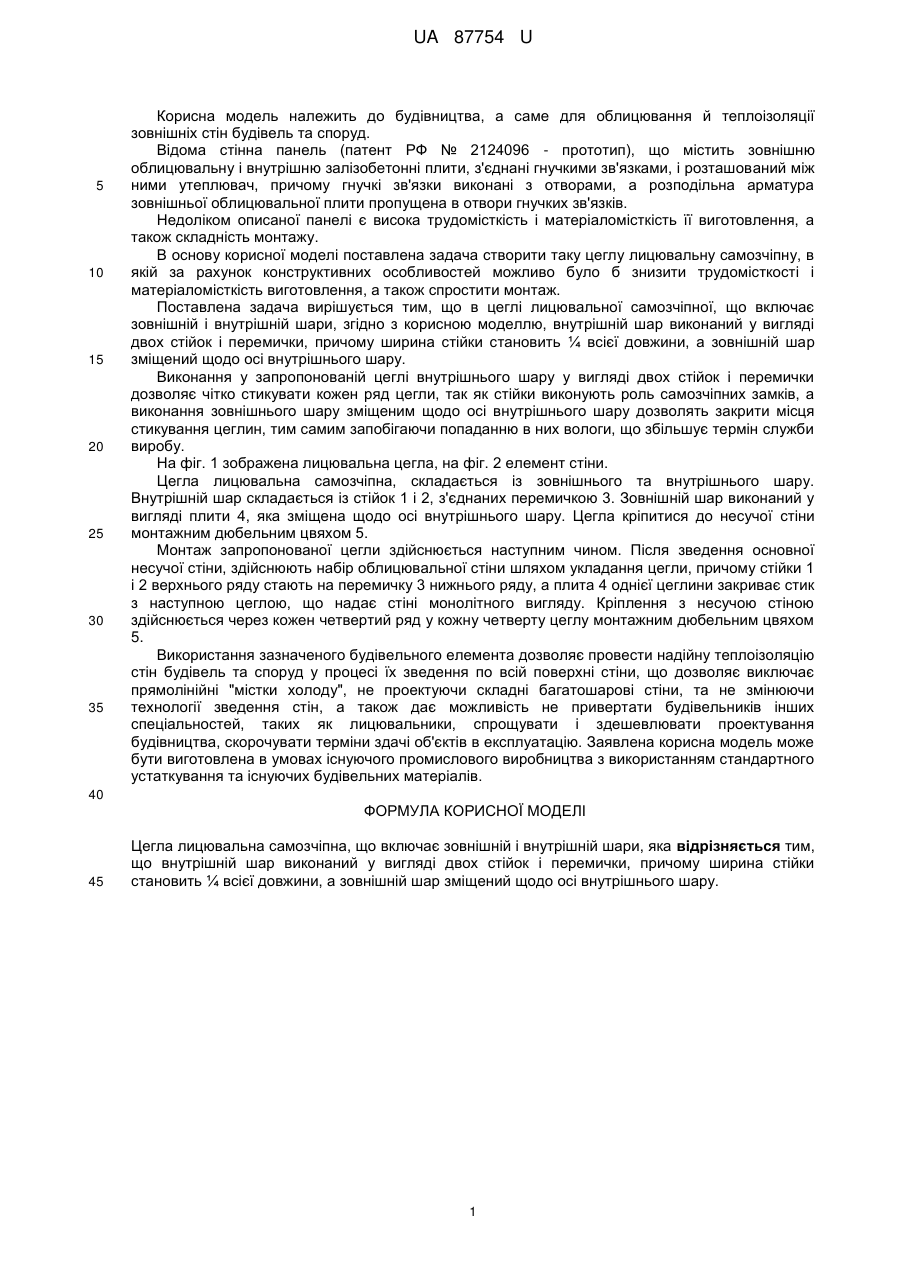

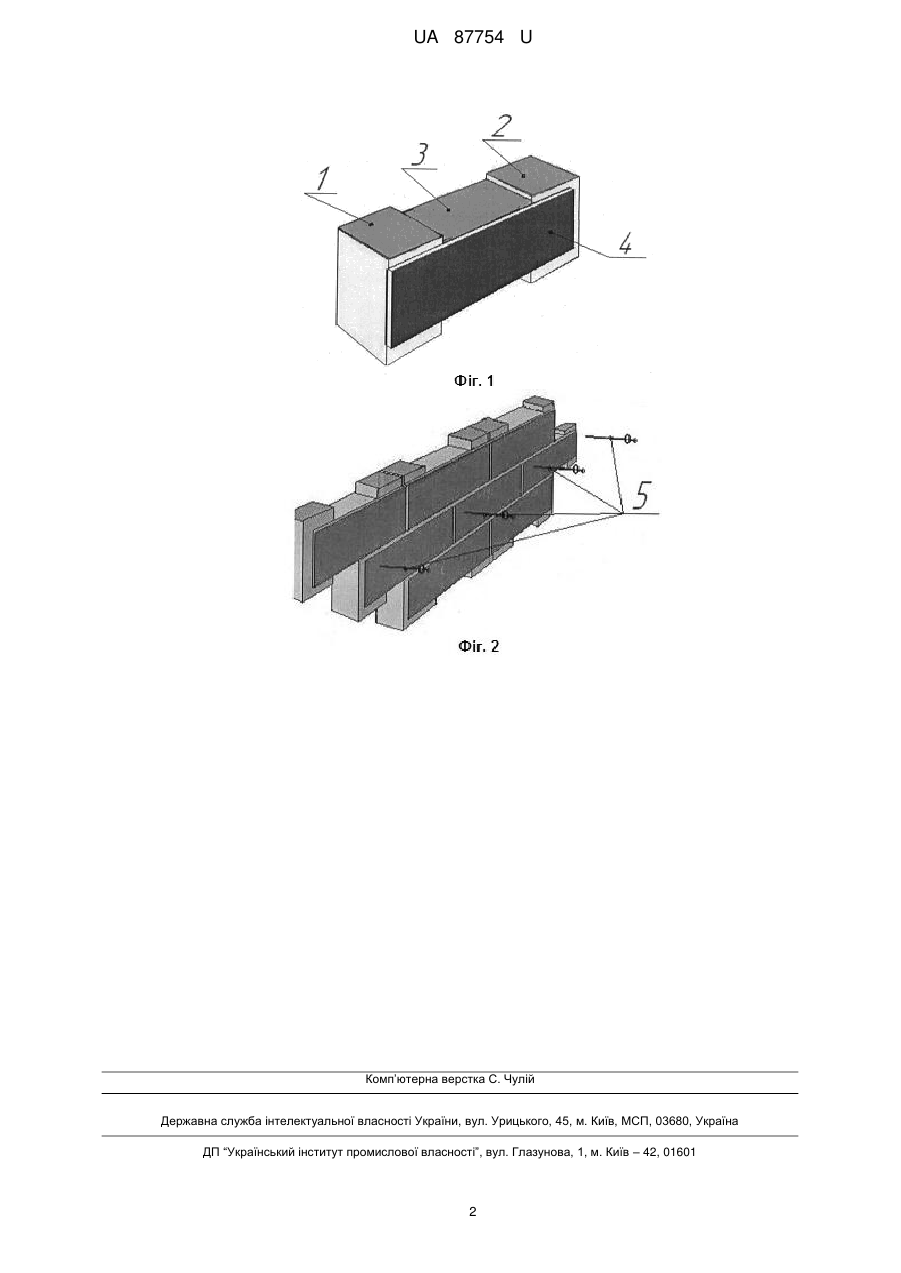

Реферат: UA 87754 U UA 87754 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, а саме для облицювання й теплоізоляції зовнішніх стін будівель та споруд. Відома стінна панель (патент РФ № 2124096 - прототип), що містить зовнішню облицювальну і внутрішню залізобетонні плити, з'єднані гнучкими зв'язками, і розташований між ними утеплювач, причому гнучкі зв'язки виконані з отворами, а розподільна арматура зовнішньої облицювальної плити пропущена в отвори гнучких зв'язків. Недоліком описаної панелі є висока трудомісткість і матеріаломісткість її виготовлення, а також складність монтажу. В основу корисної моделі поставлена задача створити таку цеглу лицювальну самозчіпну, в якій за рахунок конструктивних особливостей можливо було б знизити трудомісткості і матеріаломісткість виготовлення, а також спростити монтаж. Поставлена задача вирішується тим, що в цеглі лицювальної самозчіпної, що включає зовнішній і внутрішній шари, згідно з корисною моделлю, внутрішній шар виконаний у вигляді двох стійок і перемички, причому ширина стійки становить ¼ всієї довжини, а зовнішній шар зміщений щодо осі внутрішнього шару. Виконання у запропонованій цеглі внутрішнього шару у вигляді двох стійок і перемички дозволяє чітко стикувати кожен ряд цегли, так як стійки виконують роль самозчіпних замків, а виконання зовнішнього шару зміщеним щодо осі внутрішнього шару дозволять закрити місця стикування цеглин, тим самим запобігаючи попаданню в них вологи, що збільшує термін служби виробу. На фіг. 1 зображена лицювальна цегла, на фіг. 2 елемент стіни. Цегла лицювальна самозчіпна, складається із зовнішнього та внутрішнього шару. Внутрішній шар складається із стійок 1 і 2, з'єднаних перемичкою 3. Зовнішній шар виконаний у вигляді плити 4, яка зміщена щодо осі внутрішнього шару. Цегла кріпитися до несучої стіни монтажним дюбельним цвяхом 5. Монтаж запропонованої цегли здійснюється наступним чином. Після зведення основної несучої стіни, здійснюють набір облицювальної стіни шляхом укладання цегли, причому стійки 1 і 2 верхнього ряду стають на перемичку 3 нижнього ряду, а плита 4 однієї цеглини закриває стик з наступною цеглою, що надає стіні монолітного вигляду. Кріплення з несучою стіною здійснюється через кожен четвертий ряд у кожну четверту цеглу монтажним дюбельним цвяхом 5. Використання зазначеного будівельного елемента дозволяє провести надійну теплоізоляцію стін будівель та споруд у процесі їх зведення по всій поверхні стіни, що дозволяє виключає прямолінійні "містки холоду", не проектуючи складні багатошарові стіни, та не змінюючи технології зведення стін, а також дає можливість не привертати будівельників інших спеціальностей, таких як лицювальники, спрощувати і здешевлювати проектування будівництва, скорочувати терміни здачі об'єктів в експлуатацію. Заявлена корисна модель може бути виготовлена в умовах існуючого промислового виробництва з використанням стандартного устаткування та існуючих будівельних матеріалів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Цегла лицювальна самозчіпна, що включає зовнішній і внутрішній шари, яка відрізняється тим, що внутрішній шар виконаний у вигляді двох стійок і перемички, причому ширина стійки становить ¼ всієї довжини, а зовнішній шар зміщений щодо осі внутрішнього шару. 1 UA 87754 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
