Пристрій для виготовлення виробу з проволки
Номер патенту: 8824
Опубліковано: 30.09.1996
Автори: Кальянов Віктор Миколайович, Тетерьвов Валерій Іванович
Формула / Реферат
Устройство для изготовления изделий из проволоки, содержащее установленные на основании механизм правки, механизм подачи в виде приводвой каретки с захватом, направляющую втулку для проволоки, механизм гибки и механизм резки в виде подвижного и неподвижного ножей, отличающееся тем, что, с целью повышения надежности работы устройства, механизм гибки выполнен двухпозиционным, первая позиция которого размещена на подвижной каретке и выполнена в виде закрепленной на каретке оправки и размещенного в направляющих каретки приводного посредством силового цилиндра пуансона, а вторая позиция размещена на основании устройства и выполнена в виде догибочной матрицы, причем в каретке выполнено сквозное отверстие, в котором размещена направляющая втулка для проволоки, привод каретки выполнен в виде силового цилиндра, на штоке которого закреплена подпружиненная относительно каретки плита с отверстием, и связанного с кареткой штока, который размещен в отверстии плиты с возможностью перемещения относительно последней, а привод подвижного ножа выполнен в виде кулачка, закрепленного на подвижном ноже и смонтированного на плите толкателя с роликом, установленного с возможностью взаимодействия с кулачком, при этом подвижный и неподвижный ножи механизма резки смонтированы на каретке на расстоянии между их режущей плоскостью и гибочной оправкой, равном длине изготавливаемой детали.
Текст

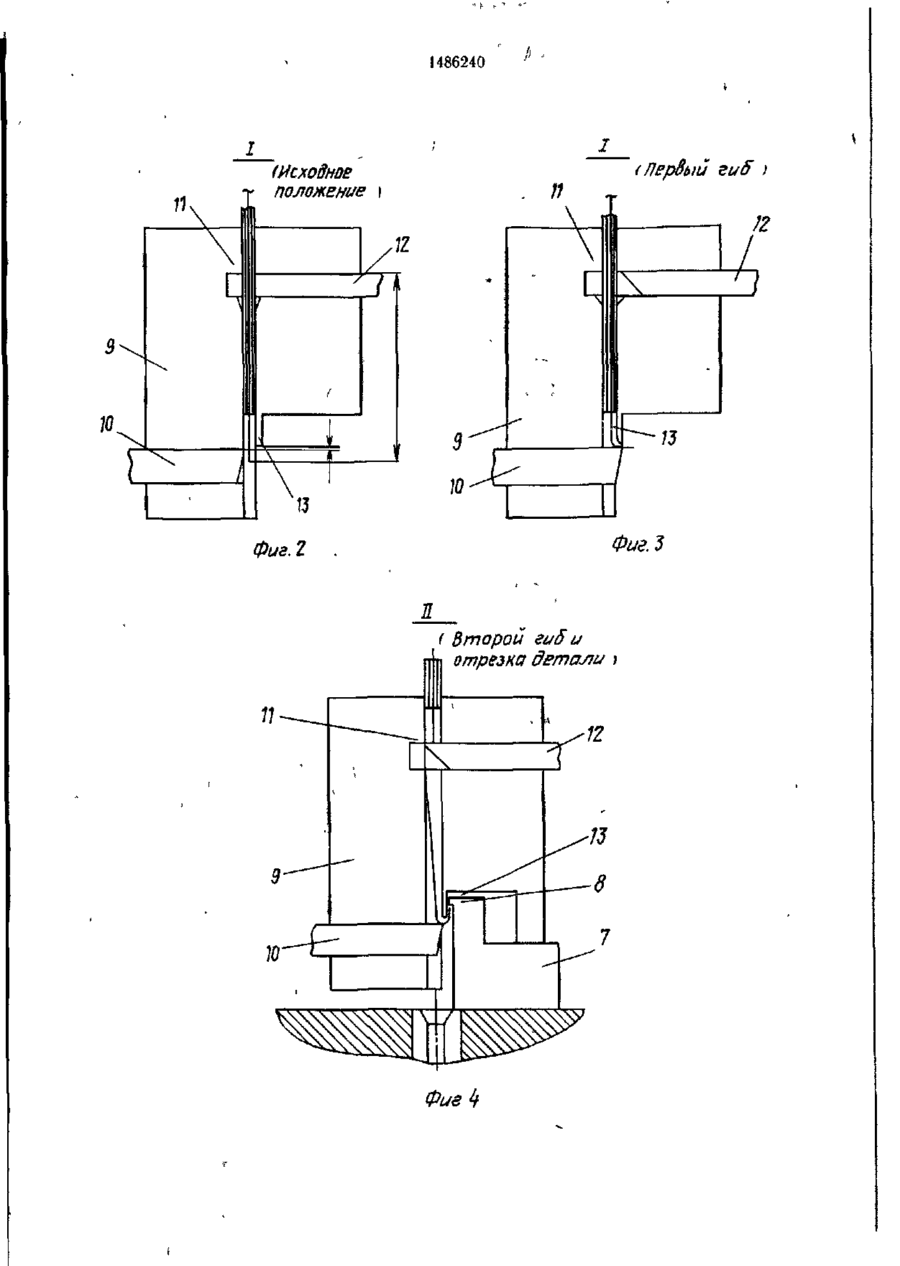

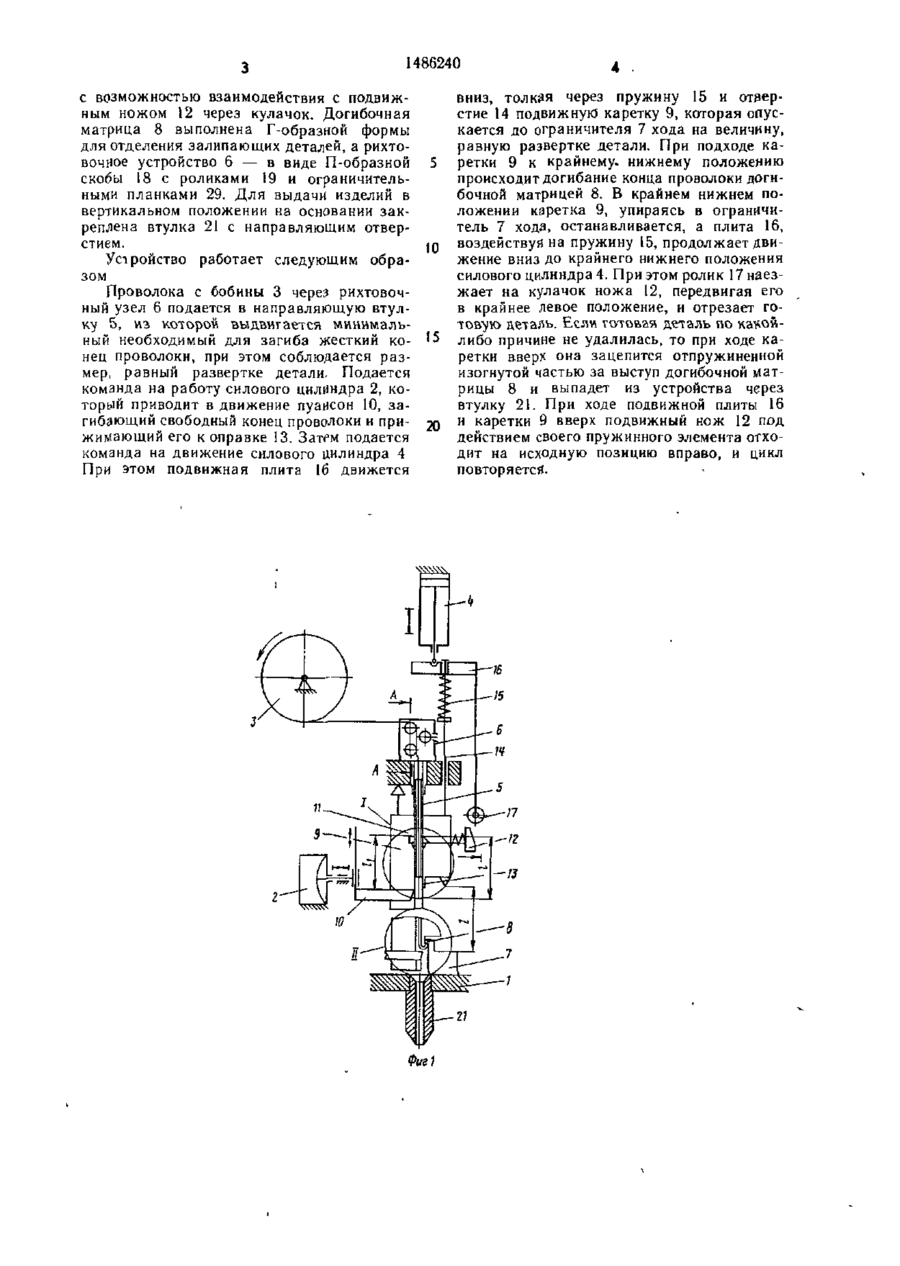

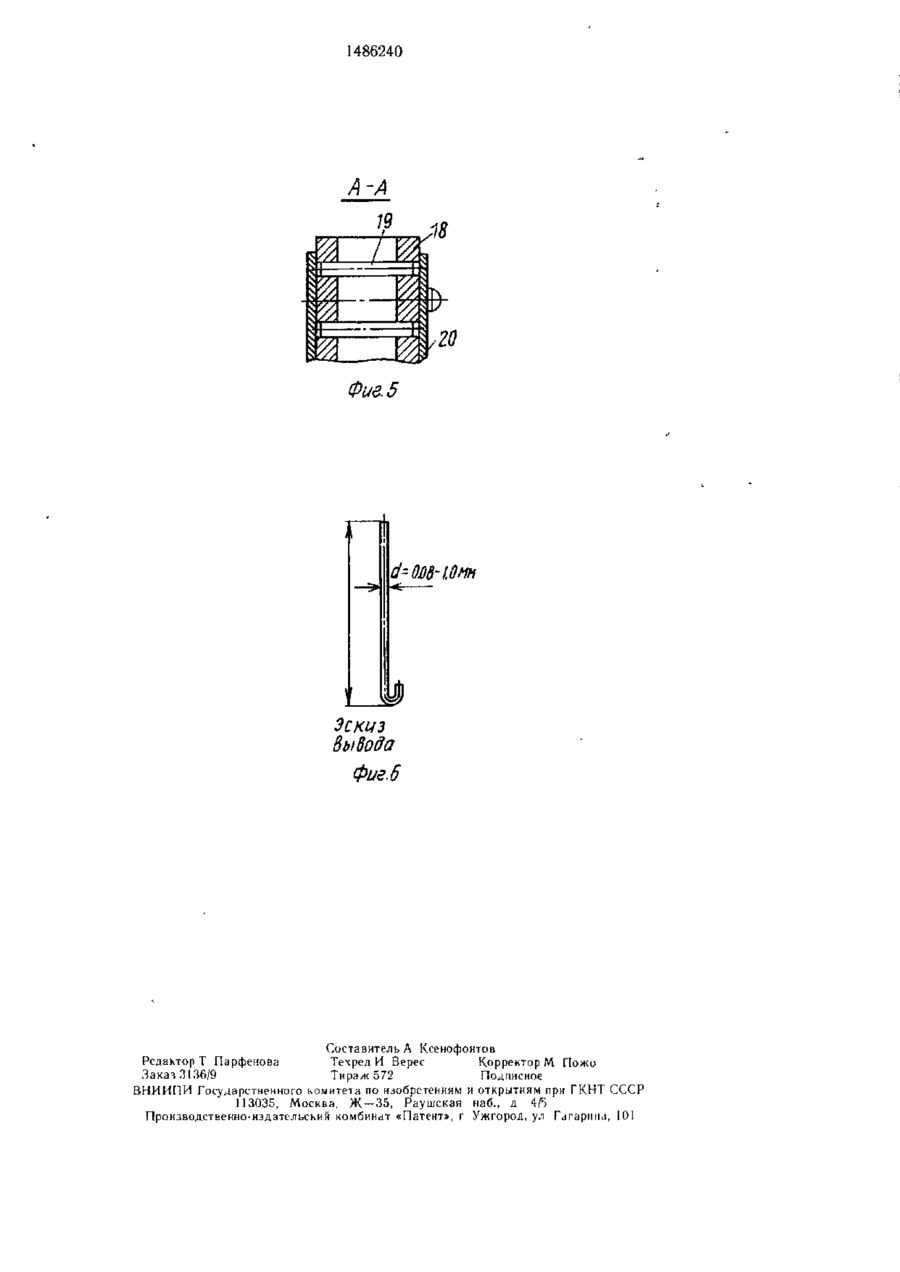

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1486240 • .•,.?;*.- = ; „ (22) 24.07.84 (46) 15.06.89. Бюл. № 22 :. (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт силовых полупроводниковых устройств (72) В. И. Тетерьвов и В. Н. Кальянов (53) 621.778.23(088.8) (56) Чертеж 1095—0011. ЗПО «Преобразователь». (54) (57) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ПРОВОЛОКИ, содержащее установленные на основании механизм правки, механизм подачи в виде приводной каретки с захватом, направляющую втулку для проволоки, механизм гибки и механизм резки в виде подвижного и неподвижного ножей, отличающееся тем, что, с целью повышения надежности работы устройства, механизм гибки выполнен двухпозиционным, первая позиция которого размещена на подвижной каретке и выполнена в виде зак репленнои на каретке оправки и размещенного в направляющих каретки приводного посредством силового цилиндра пуансона, а вторая позиция размещена на основании устройства и выполнена в виде догибочной матрицы, причем в каретке выполнено сквозное отверстие, в котором размещена направляющая втулка для проволоки, привод каретки выполнен в виде силового цилиндра, на штоке которого закреплена подпружиненная относительно каретки плита с отверстием, и связанного с кареткой штока, который размещен в отверстии плиты с возможностью перемещения относительно последней, а привод подвижного ножа выполнен в виде кулачка, закрепленного на подвижном ноже и смонтированного на плите толкателя с роликом, установленного с возможностью взаимодействия с кулачком, гри этом подвижный и неподвижный ножи механизма резки смонтированы на каретке на расстоянии между их режущей плоскостью и гибочнсй оправкой, равном длине изготавливаемой детали. оо Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления изделий из проволоки. Целью изобретения является повышение надежности работы устройства. На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — узел і на фиг. 1 (подвижная каретка в исходном положении); на фиг. 3 — то же (первый гиб вывода); на фиг. 4 — узел II на фиг. 1 (крайнее положение подвижной каретки); на фиг. 5 — разрез А-А на фиг. 1; на фиг. 6 — деталь. Устройство для изготовления изделий из проволоки содержит основание 1, на котором установлены силовой цилиндр 2. бобина 3 с проволокой, силовой цилиндр 4, направляющая втулка 5, внутренний диаметр которой равен 1,5—2,5 диаметра проволочного материала, а длина его составляет 1,5 длины вывода, рихтовочный узел 6, ограничитель 7 хода с догибочной матрицей 8. Часть направляющей втулки 5 расположена внутри каретки 9, на которой установлены пуансон 10, неподвижный нож 11, подвижным нож І2 и оправка 13. Через отверстие 14 подвижная каретка 9 соединена посредством пружины І5 с подвижной плитой 16 через пружину 15, причем подвижная плита 16 шарнирно закреплена на штоке силового цилиндра 4. На плите установлен ролик 17 і 486240 вниз, толкая через пружину 15 и отверстие 14 подвижную каретку 9, которая опускается до ограничителя 7 хода на величину, равную развертке детали. При подходе каретки 9 к крайнему, нижнему положению происходит догибание конца проволоки догибочной матрицей 8. В крайнем нижнем положении каретка 9, упираясь в ограничитель 7 хода, останавливается, а плита 16, воздействуя на пружину 15, продолжает движение вниз до крайнего нижнего положения силового цилиндра 4. При этом ролик 17 наезжает на кулачок ножа 12, передвигая его в крайнее левое положение, и отрезает готовую деталь. Если готовая деталь по какойлибо причине не удалилась, то при ходе каретки вверх она зацепится отпружиненной изогнутой частью за выступ догибочной матрицы 8 и выпадет из устройства через втулку 21. При ходе подвижной плиты 16 и каретки 9 вверх подвижный нож 12 под действием своего пружинного элемента отходит на исходную позицию вправо, и цикл повторяется. с возможностью взаимодействия с подвижным ножом 12 через кулачок. Догибочная матрица 8 выполнена Г-образной формы для отделения залипающих деталей, а рихтовочное устройство 6 — в виде П-образной скобы 18 с роликами 19 и ограничительными планками 29. Для выдачи изделий в вертикальном положении на основании закреплена втулка 21 с направляющим отверстием. Устройство работает следующим образом Проволока с бобины 3 через рихтовочный узел 6 подается в направляющую втулку 5, из которой выдвигается минимальный необходимый для загиба жесткий конец проволоки, при этом соблюдается размер, равный развертке детали. Подается команда на работу силового цилиндра 2, который приводит в движение пуансон 10, загибающий свободный конец проволоки и прижимающий его к оправке 13. Затем подается команда на движение силового цилиндра 4 При этом подвижная плита 16 движется ч\\\Ч\\ Фиг] 1486240 1 (Исходное положение 11 \ (Первый гид~ ) X ц\ 1Z Ю 13 Фиг.Ъ Фиг. 2 Е < Второй гид и отрезка детали 12 Фиг 4 /2 L 1486240 Фив. 5 d ' Ш Эскиз 8ы8о0а Фиг.6 Составитель А Ксенофонтов Редактор Т Парфенова Техред И Верес Корректор М Пожо Заказ 3136/9 Тираж 572 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж —35, Раушская наб., д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарин.!, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacture of articles made of wire
Автори англійськоюTetervov Valerii Ivanovych, Kalianov Viktor Mykolaiovych
Назва патенту російськоюУстройство для изготовления изделий из проволоки
Автори російськоюТетерьвов Валерий Иванович, Кальянов Виктор Николаевич
МПК / Мітки
МПК: B21F 1/00
Мітки: виготовлення, проволки, виробу, пристрій
