Пристрій для виготовлення бетонних каменів

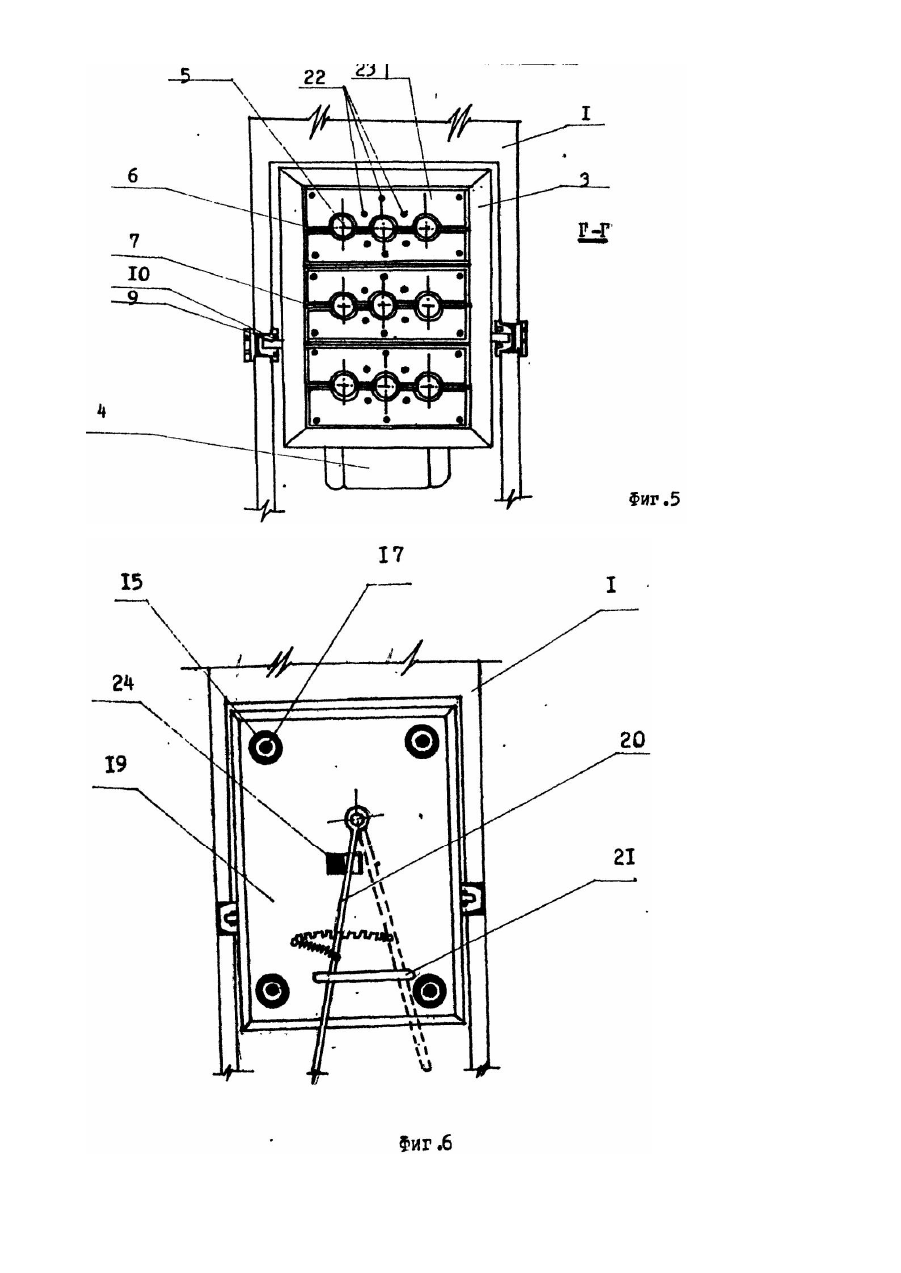

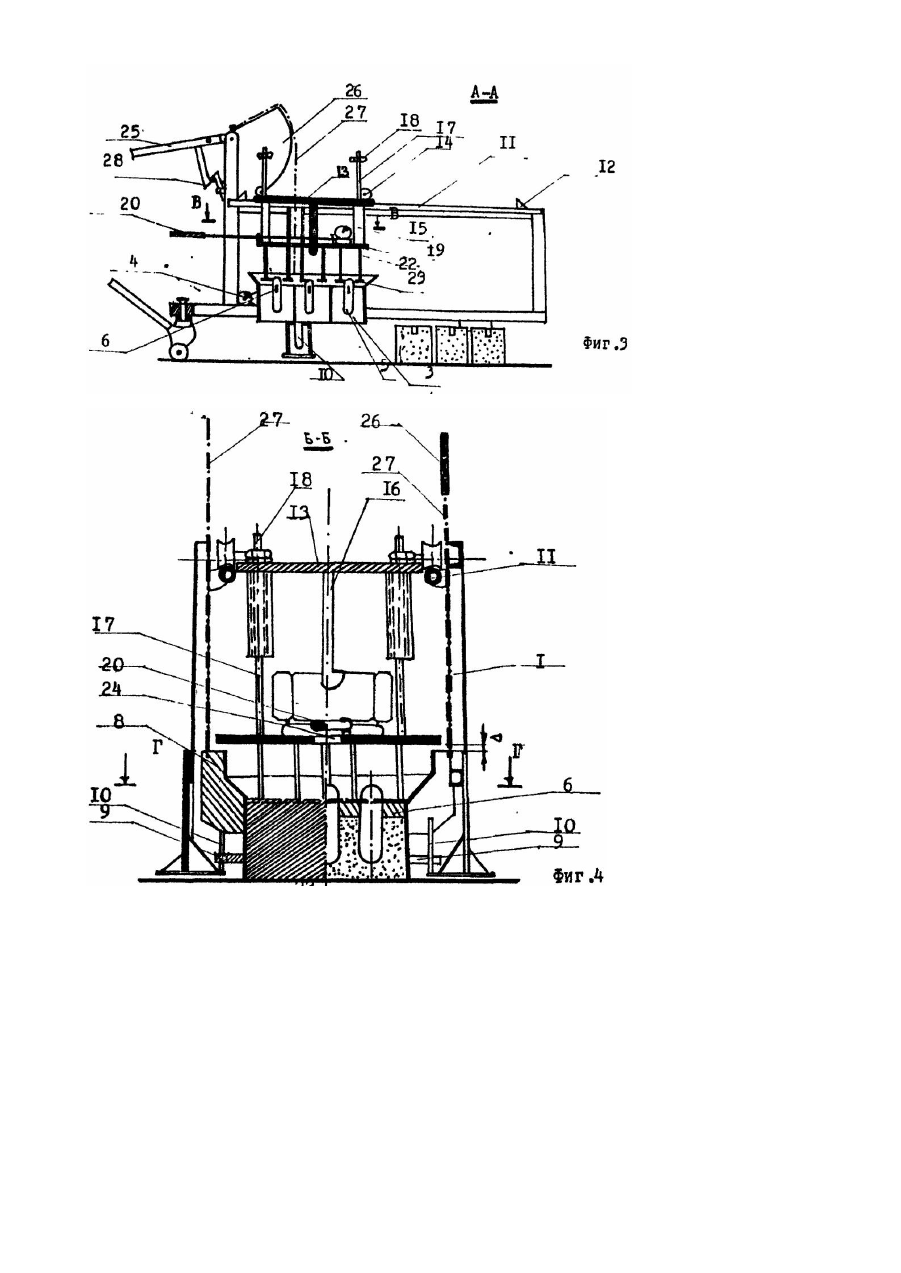

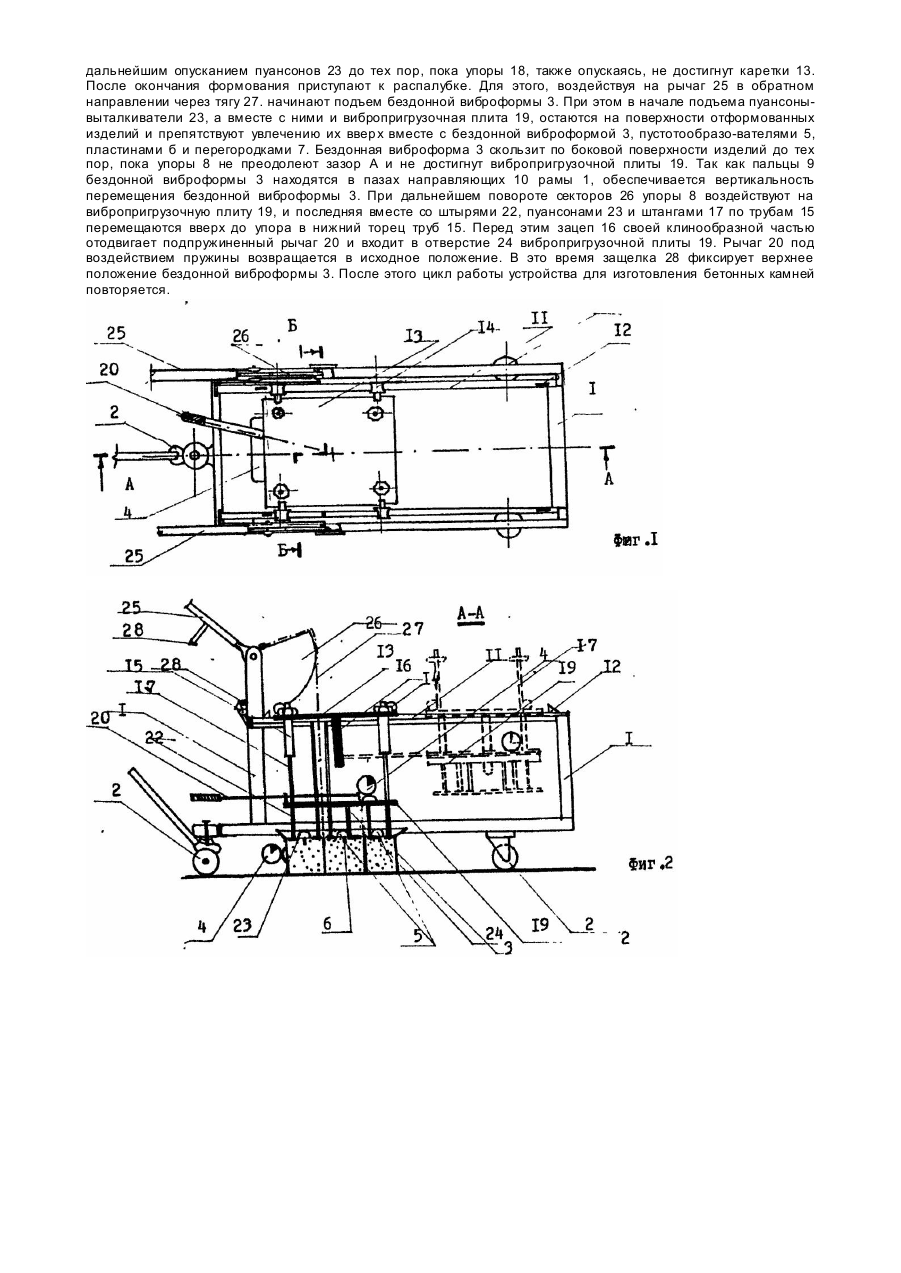

Изобретение относится к производству мелкоразмерных бетонных стеновых блоков, в частности к установкам для одновременного формования с немедленной распалубкой нескольких таких блоков, в том числе и с Пустотами. Известны стационарные вибропрессовальные установки с формование нескольких изделий на поддон, при помощи которого свежеотформованные изделия транспортируются затем на технологические посты твердения. При этом пустотообразователи размещены на вибротраверсе, которая внедряется в форму после дозировки и заполнения последней [1]. Наличие установки на передвижных поддонов усложняет технологию и требует больших капитальных затрат на организацию производства. Наиболее близким решением является устройство для одновременного изготовления нескольких бордюковых камней на месте формования с применением вибрации [2]. Это самоходное устройство содержит подъемно-опускную бездонную форму, профильные пуансоны-выталкиватели и подпружиненный относительно пуансонов, вибропригруз. Последний снабжен захватами для подъема формы при оставлении отформованного изделия на месте и для ее опускания на поверхность полигона при переезде на новое место формования. Для подъема-опускания вибропригруза, а вместе с ним и бездонной формы, служит самостоятельный привод с гибкой подвеской. После формовки при начальном подъеме формы и пригруза выталкивающие пуансоны удерживают изделия на месте формовки и, таким образом, происходит срыв изделий относительно форм, чем и обеспечивается их распалубка. Причина, не позволяющая реализовать объект-прототип, - недостаточная надежность распалубки, особенно легкобетонных изделий с пустотами. В основу изобретения поставлена задача усовершенствовать устройство для изготовления бетонных камней за счет включений в систему выталкивающих сил массы пригруза и дополнительного прессования, путем свободного падения пригрузочной плиты, что повышает надежность распалубки и качество изделий. Для этого устройство для изготовления бетонных камней, содержащее передвижную раму-тележку, установленную на ней подьемно-опускную бездонную виброформу, механизм ее подъема и опускания с гибкими тягами, профильные пуансоны-выталкиватели, вибропригрузочную плиту с захватным устройством, снабжается установленной на горизонтальных направляющих рамы тележки кареткой с зацепом и вертикальными штангами с ограничителями на их свободных концах, а другие концы штанг жестко закреплены на вибропригрузочной плите, выполненной с центральным отверстием и с проходящим через него зацепом каретки, контактирующим с подпружиненным рычагом захватного приспособления. При атом бездонная виброформа выполнена с вертикальными направляющими, а также пальцами и упорами, установленными на вертикальных направляющих с возможностью взаимодействия с вибропригрузочной плитой, причем один из концов гибких тяг механизма подъема-опускания запасован на упорах бездонной виброформы. Кроме того, бездонная виброформа выполнена с пустотообразователями, прикрепленными к ее бортам и соединенными между собой посредством размещенных в верхней части пластин, а механизмы подъемаопускания выполнены в виде закрепленных на раме-тележке двуплечих рычагов, меньшее плечо каждого из которых имеет сектор с закрепленной на его дуге гибкой тягой для подъема-опускания бездонной виброформы. Данное решение позволяет при начальном подъеме виброформы осуществить гарантированно срыв свежеотформованных изделий по боковым поверхностям виброформы и пустотообразователям, так как их увеличению в момент срыва препятствует масса вибропригрузочной плиты вместе с пуансонамивыталкивателями и другим оборудованием. Сущность изобретения поясняется чертежами, где на фиг. 1 в плане показан общий вид устройства; на фиг. 2 - разрез А-А на фиг. 1 в момент доуплотнения бетонных камней вибропригрузом; на фиг. З - тот же разрез А-А на фиг. 1 в момент перемещения на новое место формования; на фиг. 4 - ступенчатый разрез Б-Б на фиг. 1 в момент доуплотнения вибропригрузом; на фиг. 5 -разрез Г-Г на фиг. 4; на фиг. 6 - разрез В-В на фиг. 3. Устройство содержит передвижную раму-тележку 1, установленную на катках 2, бездонную виброформу 3 на несколько изделий. Она снабжена вибратором 4 и пустотообразователями 5. Между собой и с бортами бездонной виброформы 3 пустото-образователи 5 скреплены при помощи пластин 6. Отдельные формовочные полости образуются при помощи перегородок. Бездонная виброформа 3 также имеет упоры 8 и пальцы 9, находящиеся в вертикальных направляющих 10 рамы 1. Последняя также имеет горизонтальные направляющие 11с тупиковыми упорами 12. На направляющих 11 установлена каретка 13 посредством катков 14. Каретка 13 имеет вертикальные трубы-направляющие 15 и центральный зацеп 16. В трубах 15 смонтированы штанги 17 с упорами а виде гаек 18. С другой стороны штанги 17 приварены к вибропригрузочной плите 19. На последней также смонтирован вибратор 4, имеется подпружиненный рычаг 20. находящийся внутри скобы 21. Под плитой 19 посредством штырей 22 смонтированы профильные пуансоны-выталкиватели 23. Соосно зацепу 16 каретки 13 в вибропригрузочной плите 19 образовано центральное отверстие 24. На раме-тележке 1 смонтирован также механизм подъема-опускания бездонной виброформы 3 в виде рычагов 25, меньшее плечо каждого из которых имеет вид сектора 26с запасованной на него гибкой тягой 27 (цепь Галя). Другой конец цепи 27 запасован на упор 8 бездонной виброформы 3. Для фиксации верхнего положения ее предусмотрена защелка 28. Работа устройства для изготовления бетонных камней происходит в следующей последовательности. Раматележка 1 вместе с поднятой в верхнее положение бездонной виброформой 32 перемещается по полигону к месту формовки при помощи катков 2. При этом бездонная виброформа 3 висит на цепи 27 при фиксации на раме 1 при помощи защелки 28, а вибропригрузочная плита 19 находится над формой 3 и висит на каретке 13 за счет зацепа 16 и подпружиненного рычага 20 со скобой 21.. Далее производят опускание бездонной виброформы 3 на поверхность полигона следующим образом. Расфиксировав защелку 28 рычагами 25, поворачивают сектора 26 {вращение по часовой стрелке). Под действием собственного веса бездонная виброформа 3 опускается вниз на поверхность полигона. В это время вибропригрузочная плита 19 покоится на каретке 13. Чтобы не препятствовать заполнению бездонной виброформы 3, каретку 13 вместе с вибропригрузочной плитой 19 отодвигают на катках 14 по направляющим 11 до тупиковых упоров 12. Это положение каретки 13 показано на фиг. 2 штри ховыми линиями. Форму заполняют бетоном с одновременным уплотнением вибратором 4. После этого каретка 13 с вибропригрузочной плитой 19 перемещается обратно в положение "над формой". Далее воздействуют на рычаг 20 так, чтобы он вышел из зацепления с зацепом 16. Как только это осуществилось, вибропригрузочная плита 19, скользя своими штангами 17 по направляющим трубам 15, под действием собственного веса падает вниз до упора профильными пуансонами-выталкивателями 23 о поверхность бетона. Одновременно включают в работу вибраторы 4, в результате чего происходит доуплотнение бетонной смеси с дальнейшим опусканием пуансонов 23 до тех пор, пока упоры 18, также опускаясь, не достигнут каретки 13. После окончания формования приступают к распалубке. Для этого, воздействуя на рычаг 25 в обратном направлении через тягу 27. начинают подъем бездонной виброформы 3. При этом в начале подъема пуансонывыталкиватели 23, а вместе с ними и вибропригрузочная плита 19, остаются на поверхности отформованных изделий и препятствуют увлечению их ввер х вместе с бездонной виброформой 3, пустотообразо-вателями 5, пластинами б и перегородками 7. Бездонная виброформа 3 скользит по боковой поверхности изделий до тех пор, пока упоры 8 не преодолеют зазор А и не достигнут вибропригрузочной плиты 19. Так как пальцы 9 бездонной виброформы 3 находятся в пазах направляющих 10 рамы 1, обеспечивается вертикальность перемещения бездонной виброформы 3. При дальнейшем повороте секторов 26 упоры 8 воздействуют на вибропригрузочную плиту 19, и последняя вместе со штырями 22, пуансонами 23 и штангами 17 по трубам 15 перемещаются вверх до упора в нижний торец труб 15. Перед этим зацеп 16 своей клинообразной частью отодвигает подпружиненный рычаг 20 и входит в отверстие 24 вибропригрузочной плиты 19. Рычаг 20 под воздействием пружины возвращается в исходное положение. В это время защелка 28 фиксирует верхнее положение бездонной виброформы 3. После этого цикл работы устройства для изготовления бетонных камней повторяется.
