Тара

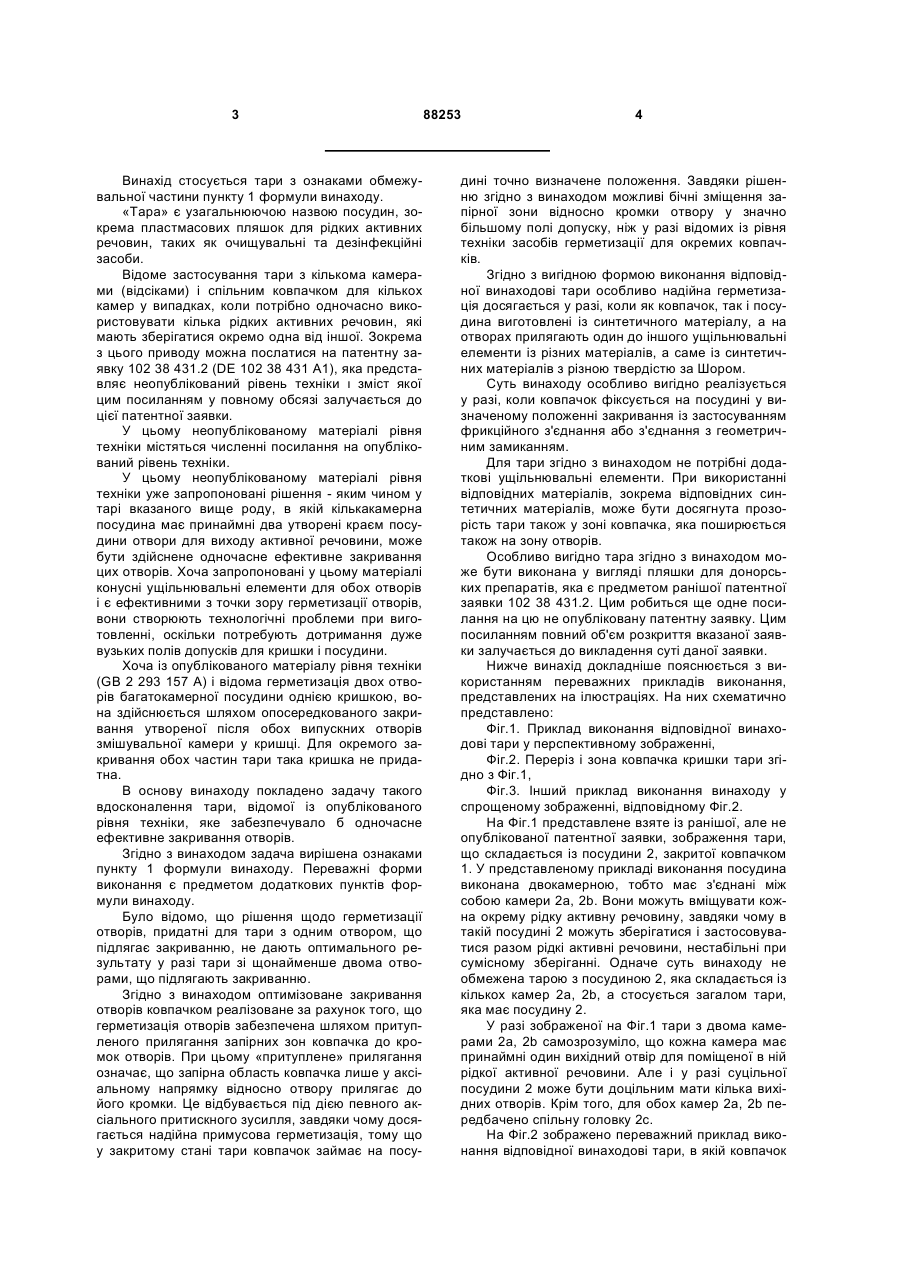

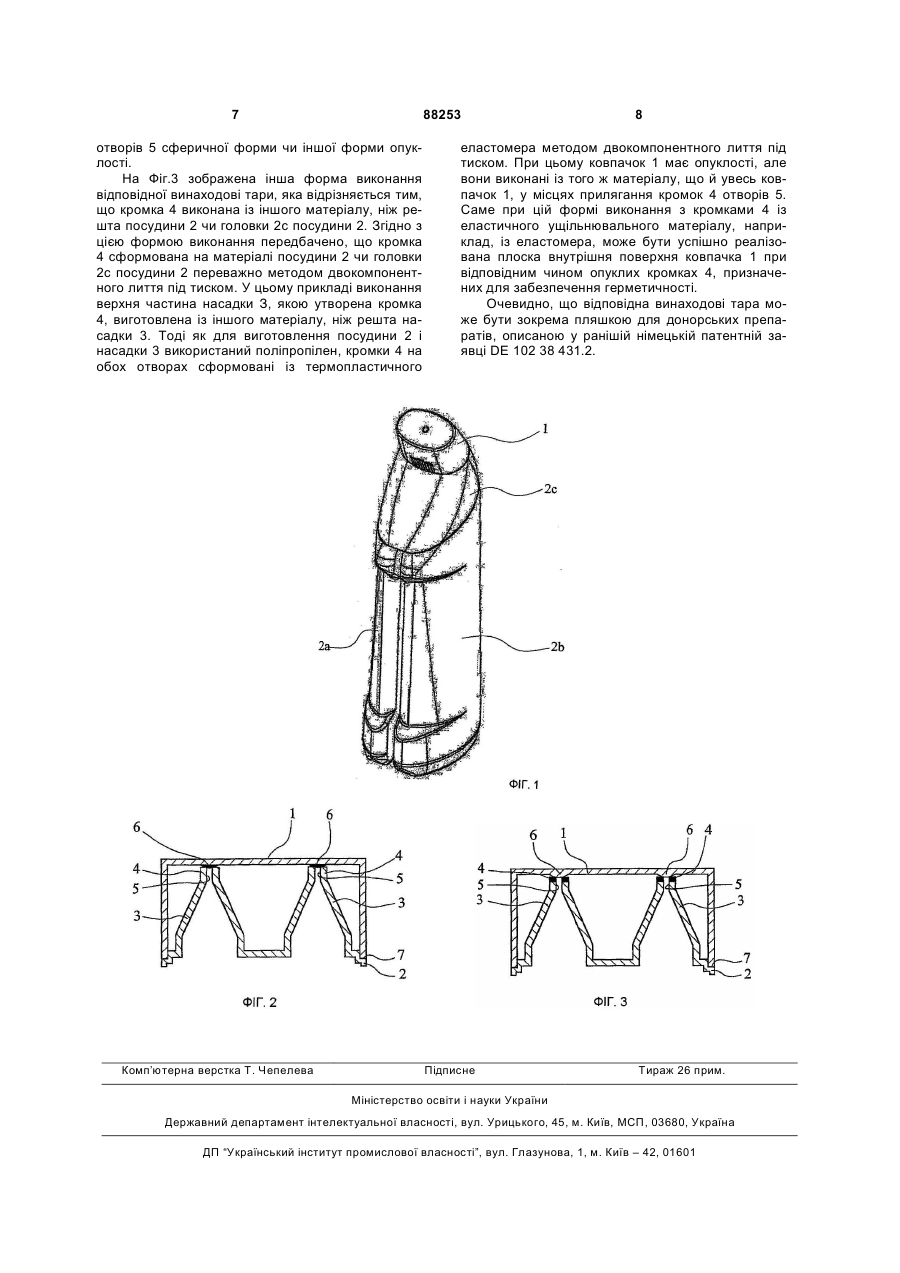

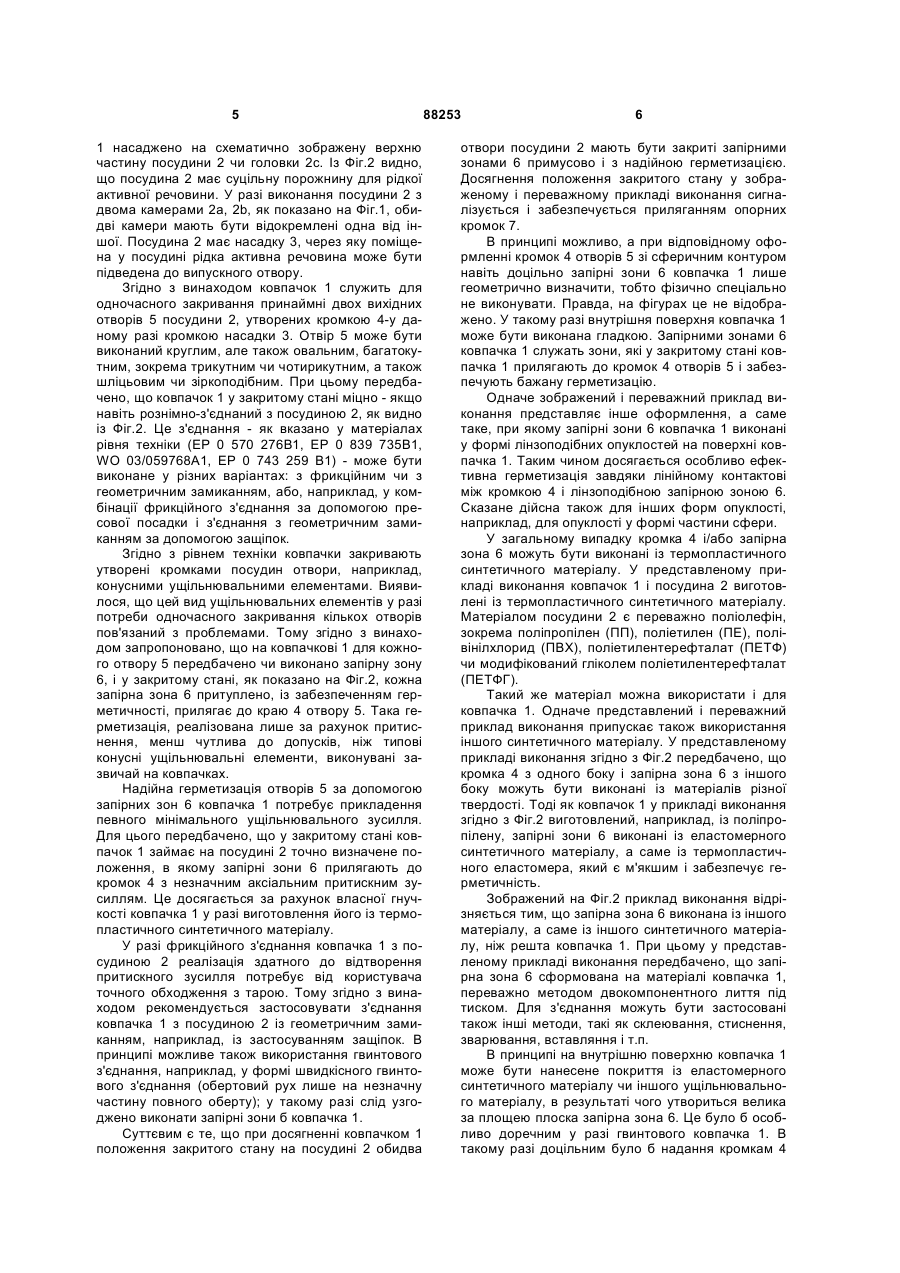

1. Тара, що містить посудину (2), закриту ковпачком (1), причому ковпачок (1) виконаний зі здатністю одночасного закривання принаймні двох утворених кромками (4) отворів (5), у разі потреби, багатокамерної посудини і у закритому стані тари фрикційно і/або переважно з геометричним замиканням з'єднаний з посудиною (2), яка відрізняється тим, що на ковпачку (1) навпроти кожного отвору (5) передбачено чи виконано запірну зону (6), і у закритому стані тари кожна запірна зона (6) притуплено, із забезпеченням герметичності, прилягає до краю (4) відповідного отвору (5), а також тим, що ковпачок (1) у закритому стані тари займає на посудині (2) точно визначене положення, в якому запірні зони (6) із незначним аксіальним притискним зусиллям прилягають до кромок (4). 2. Тара за п. 1, яка відрізняється тим, що закрите положення задане опорними кромками (7). 3. Тара за одним із пп. 1 або 2, яка відрізняється тим, що запірна зона (6) виконана на ковпачку (1) у вигляді лінзоподібної опуклості або опуклості у формі частини сфери. 4. Тара за одним із пп. 1-3, яка відрізняється тим, що кромка (4) і/або запірна зона (6) виконані із термопластичного синтетичного матеріалу. 5. Тара за одним із пп. 1-4, яка відрізняється тим, що ковпачок (1) і/або посудина (2) виконані із термопластичного синтетичного матеріалу. 6. Тара за одним із пп. 1-5, яка відрізняється тим, що кромка (4) і/або запірна зона (6) виконані із еластомерного матеріалу. 2 (19) 1 3 Винахід стосується тари з ознаками обмежувальної частини пункту 1 формули винаходу. «Тара» є узагальнюючою назвою посудин, зокрема пластмасових пляшок для рідких активних речовин, таких як очищувальні та дезінфекційні засоби. Відоме застосування тари з кількома камерами (відсіками) і спільним ковпачком для кількох камер у випадках, коли потрібно одночасно використовувати кілька рідких активних речовин, які мають зберігатися окремо одна від іншої. Зокрема з цього приводу можна послатися на патентну заявку 102 38 431.2 (DE 102 38 431 А1), яка представляє неопублікований рівень техніки ι зміст якої цим посиланням у повному обсязі залучається до цієї патентної заявки. У цьому неопублікованому матеріалі рівня техніки містяться численні посилання на опублікований рівень техніки. У цьому неопублікованому матеріалі рівня техніки уже запропоновані рішення - яким чином у тарі вказаного вище роду, в якій кількакамерна посудина має принаймні два утворені краєм посудини отвори для виходу активної речовини, може бути здійснене одночасне ефективне закривання цих отворів. Хоча запропоновані у цьому матеріалі конусні ущільнювальні елементи для обох отворів і є ефективними з точки зору герметизації отворів, вони створюють технологічні проблеми при виготовленні, оскільки потребують дотримання дуже вузьких полів допусків для кришки і посудини. Хоча із опублікованого матеріалу рівня техніки (GB 2 293 157 А) і відома герметизація двох отворів багатокамерної посудини однією кришкою, вона здійснюється шляхом опосередкованого закривання утвореної після обох випускних отворів змішувальної камери у кришці. Для окремого закривання обох частин тари така кришка не придатна. В основу винаходу покладено задачу такого вдосконалення тари, відомої із опублікованого рівня техніки, яке забезпечувало б одночасне ефективне закривання отворів. Згідно з винаходом задача вирішена ознаками пункту 1 формули винаходу. Переважні форми виконання є предметом додаткових пунктів формули винаходу. Було відомо, що рішення щодо герметизації отворів, придатні для тари з одним отвором, що підлягає закриванню, не дають оптимального результату у разі тари зі щонайменше двома отворами, що підлягають закриванню. Згідно з винаходом оптимізоване закривання отворів ковпачком реалізоване за рахунок того, що герметизація отворів забезпечена шляхом притупленого прилягання запірних зон ковпачка до кромок отворів. При цьому «притуплене» прилягання означає, що запірна область ковпачка лише у аксіальному напрямку відносно отвору прилягає до його кромки. Це відбувається під дією певного аксіального притискного зусилля, завдяки чому досягається надійна примусова герметизація, тому що у закритому стані тари ковпачок займає на посу 88253 4 дині точно визначене положення. Завдяки рішенню згідно з винаходом можливі бічні зміщення запірної зони відносно кромки отвору у значно більшому полі допуску, ніж у разі відомих із рівня техніки засобів герметизації для окремих ковпачків. Згідно з вигідною формою виконання відповідної винаходові тари особливо надійна герметизація досягаєтьсяу разі, коли як ковпачок, так і посудина виготовлені із синтетичного матеріалу, а на отворах прилягають один до іншого ущільнювальні елементи із різних матеріалів, а саме із синтетичних матеріалів з різною твердістю за Шором. Суть винаходу особливо вигідно реалізується у разі, коли ковпачок фіксується на посудині у визначеному положенні закривання із застосуванням фрикційного з'єднання або з'єднання з геометричним замиканням. Для тари згідно з винаходом не потрібні додаткові ущільнювальні елементи. При використанні відповідних матеріалів, зокрема відповідних синтетичних матеріалів, може бути досягнута прозорість тари також у зоні ковпачка, яка поширюється також на зону отворів. Особливо вигідно тара згідно з винаходом може бути виконана у вигляді пляшки для донорських препаратів, яка є предметом ранішої патентної заявки 102 38 431.2. Цим робиться ще одне посилання на цю не опубліковану патентну заявку. Цим посиланням повний об'єм розкриття вказаної заявки залучається до викладення суті даної заявки. Нижче винахід докладніше пояснюється з використанням переважних прикладів виконання, представлених на ілюстраціях. На них схематично представлено: Фіг.1. Приклад виконання відповідної винаходові тари у перспективному зображенні, Фіг.2. Переріз і зона ковпачка кришки тари згідно з Фіг.1, Фіг.3. Інший приклад виконання винаходу у спрощеному зображенні, відповідному Фіг.2. На Фіг.1 представлене взяте із ранішої, але не опублікованої патентної заявки, зображення тари, що складається із посудини 2, закритої ковпачком 1. У представленому прикладі виконання посудина виконана двокамерною, тобто має з'єднані між собою камери 2а, 2b. Вони можуть вміщувати кожна окрему рідку активну речовину, завдяки чому в такій посудині 2 можуть зберігатися і застосовуватися разом рідкі активні речовини, нестабільні при сумісному зберіганні. Одначе суть винаходу не обмежена тарою з посудиною 2, яка складається із кількох камер 2а, 2b, а стосується загалом тари, яка має посудину 2. У разі зображеної на Фіг.1 тари з двома камерами 2а, 2b самозрозуміло, що кожна камера має принаймні один вихідний отвір для поміщеної в ній рідкої активної речовини. Але і у разі суцільної посудини 2 може бути доцільним мати кілька вихідних отворів. Крім того, для обох камер 2а, 2b передбачено спільну головку 2с. На Фіг.2 зображено переважний приклад виконання відповідної винаходові тари, в якій ковпачок 5 1 насаджено на схематично зображену верхню частину посудини 2 чи головки 2с. Із Фіг.2 видно, що посудина 2 має суцільну порожнину для рідкої активної речовини. У разі виконання посудини 2 з двома камерами 2а, 2b, як показано на Фіг.1, обидві камери мають бути відокремлені одна від іншої. Посудина 2 має насадку 3, через яку поміщена у посудині рідка активна речовина може бути підведена до випускного отвору. Згідно з винаходом ковпачок 1 служить для одночасного закривання принаймні двох вихідних отворів 5 посудини 2, утворених кромкою 4-у даному разі кромкою насадки 3. Отвір 5 може бути виконаний круглим, але також овальним, багатокутним, зокрема трикутним чи чотирикутним, а також шліцьовим чи зіркоподібним. При цьому передбачено, що ковпачок 1 у закритому стані міцно - якщо навіть рознімно-з'єднаний з посудиною 2, як видно із Фіг.2. Це з'єднання - як вказано у матеріалах рівня техніки (ЕР 0 570 276В1, ЕР 0 839 735В1, WO 03/059768А1, ЕР 0 743 259 В1) - може бути виконане у різних варіантах: з фрикційним чи з геометричним замиканням, або, наприклад, у комбінації фрикційного з'єднання за допомогою пресової посадки і з'єднання з геометричним замиканням за допомогою защіпок. Згідно з рівнем техніки ковпачки закривають утворені кромками посудин отвори, наприклад, конусними ущільнювальними елементами. Виявилося, що цей вид ущільнювальних елементів у разі потреби одночасного закривання кількох отворів пов'язаний з проблемами. Тому згідно з винаходом запропоновано, що на ковпачкові 1 для кожного отвору 5 передбачено чи виконано запірну зону 6, і у закритому стані, як показано на Фіг.2, кожна запірна зона 6 притуплено, із забезпеченням герметичності, прилягає до краю 4 отвору 5. Така герметизація, реалізована лише за рахунок притиснення, менш чутлива до допусків, ніж типові конусні ущільнювальні елементи, виконувані зазвичай на ковпачках. Надійна герметизація отворів 5 за допомогою запірних зон 6 ковпачка 1 потребує прикладення певного мінімального ущільнювального зусилля. Для цього передбачено, що у закритому стані ковпачок 1 займає на посудині 2 точно визначене положення, в якому запірні зони 6 прилягають до кромок 4 з незначним аксіальним притискним зусиллям. Це досягається за рахунок власної гнучкості ковпачка 1 у разі виготовлення його із термопластичного синтетичного матеріалу. У разі фрикційного з'єднання ковпачка 1 з посудиною 2 реалізація здатного до відтворення притискного зусилля потребує від користувача точного обходження з тарою. Тому згідно з винаходом рекомендується застосовувати з'єднання ковпачка 1 з посудиною 2 із геометричним замиканням, наприклад, із застосуванням защіпок. В принципі можливе також використання гвинтового з'єднання, наприклад, у формі швидкісного гвинтового з'єднання (обертовий рух лише на незначну частину повного оберту); у такому разі слід узгоджено виконати запірні зони б ковпачка 1. Суттєвим є те, що при досягненні ковпачком 1 положення закритого стану на посудині 2 обидва 88253 6 отвори посудини 2 мають бути закриті запірними зонами 6 примусово і з надійною герметизацією. Досягнення положення закритого стану у зображеному і переважному прикладі виконання сигналізується і забезпечується приляганням опорних кромок 7. В принципі можливо, а при відповідному оформленні кромок 4 отворів 5 зі сферичним контуром навіть доцільно запірні зони 6 ковпачка 1 лише геометрично визначити, тобто фізично спеціально не виконувати. Правда, на фігурах це не відображено. У такому разі внутрішня поверхня ковпачка 1 може бути виконана гладкою. Запірними зонами 6 ковпачка 1 служать зони, які у закритому стані ковпачка 1 прилягають до кромок 4 отворів 5 і забезпечують бажану герметизацію. Одначе зображений і переважний приклад виконання представляє інше оформлення, а саме таке, при якому запірні зони 6 ковпачка 1 виконані у формі лінзоподібних опуклостей на поверхні ковпачка 1. Таким чином досягається особливо ефективна герметизація завдяки лінійному контактові між кромкою 4 і лінзоподібною запірною зоною 6. Сказане дійсна також для інших форм опуклості, наприклад, для опуклості у формі частини сфери. У загальному випадку кромка 4 і/або запірна зона 6 можуть бути виконані із термопластичного синтетичного матеріалу. У представленому прикладі виконання ковпачок 1 і посудина 2 виготовлені із термопластичного синтетичного матеріалу. Матеріалом посудини 2 є переважно поліолефін, зокрема поліпропілен (ПП), поліетилен (ПЕ), полівінілхлорид (ПВХ), поліетилентерефталат (ПЕТФ) чи модифікований гліколем поліетилентерефталат (ПЕТФГ). Такий же матеріал можна використати і для ковпачка 1. Одначе представлений і переважний приклад виконання припускає також використання іншого синтетичного матеріалу. У представленому прикладі виконання згідно з Фіг.2 передбачено, що кромка 4 з одного боку і запірна зона 6 з іншого боку можуть бути виконані із матеріалів різної твердості. Тоді як ковпачок 1 у прикладі виконання згідно з Фіг.2 виготовлений, наприклад, із поліпропілену, запірні зони 6 виконані із еластомерного синтетичного матеріалу, а саме із термопластичного еластомера, який є м'якшим і забезпечує герметичність. Зображений на Фіг.2 приклад виконання відрізняється тим, що запірна зона 6 виконана із іншого матеріалу, а саме із іншого синтетичного матеріалу, ніж решта ковпачка 1. При цьому у представленому прикладі виконання передбачено, що запірна зона 6 сформована на матеріалі ковпачка 1, переважно методом двокомпонентного лиття під тиском. Для з'єднання можуть бути застосовані також інші методи, такі як склеювання, стиснення, зварювання, вставляння і т.п. В принципі на внутрішню поверхню ковпачка 1 може бути нанесене покриття із еластомерного синтетичного матеріалу чи іншого ущільнювального матеріалу, в результаті чого утвориться велика за площею плоска запірна зона 6. Це було б особливо доречним у разі гвинтового ковпачка 1. В такому разі доцільним було б надання кромкам 4 7 88253 отворів 5 сферичної форми чи іншої форми опуклості. На Фіг.3 зображена інша форма виконання відповідної винаходові тари, яка відрізняється тим, що кромка 4 виконана із іншого матеріалу, ніж решта посудини 2 чи головки 2с посудини 2. Згідно з цією формою виконання передбачено, що кромка 4 сформована на матеріалі посудини 2 чи головки 2с посудини 2 переважно методом двокомпонентного лиття під тиском. У цьому прикладі виконання верхня частина насадки З, якою утворена кромка 4, виготовлена із іншого матеріалу, ніж решта насадки 3. Тоді як для виготовлення посудини 2 і насадки 3 використаний поліпропілен, кромки 4 на обох отворах сформовані із термопластичного Комп’ютерна верстка Т. Чепелева 8 еластомера методом двокомпонентного лиття під тиском. При цьому ковпачок 1 має опуклості, але вони виконані із того ж матеріалу, що й увесь ковпачок 1, у місцях прилягання кромок 4 отворів 5. Саме при цій формі виконання з кромками 4 із еластичного ущільнювального матеріалу, наприклад, із еластомера, може бути успішно реалізована плоска внутрішня поверхня ковпачка 1 при відповідним чином опуклих кромках 4, призначених для забезпечення герметичності. Очевидно, що відповідна винаходові тара може бути зокрема пляшкою для донорських препаратів, описаною у ранішій німецькій патентній заявці DE 102 38 431.2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
