Захисна сітка, зокрема для захисту від падіння каміння або закріплення дерену

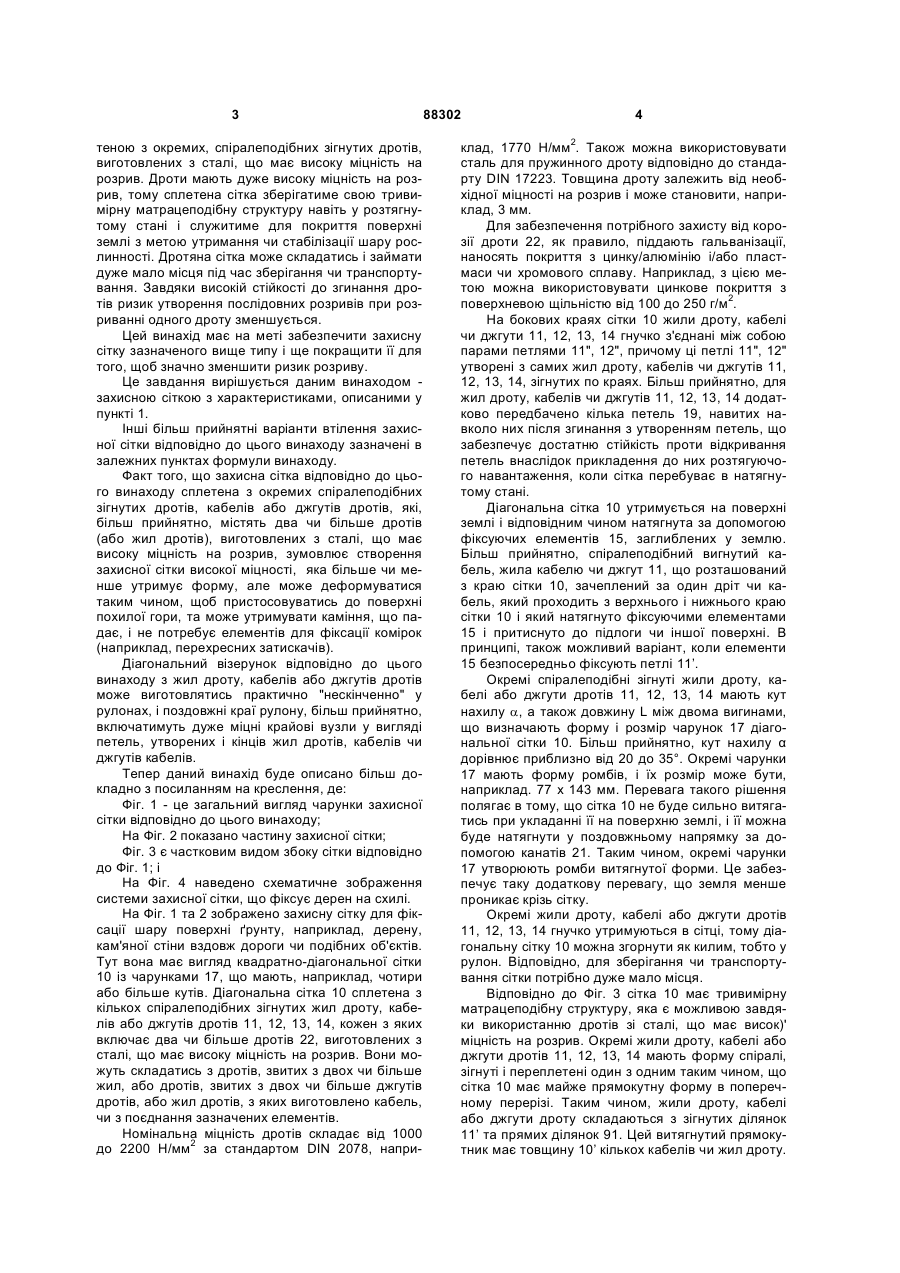

1. Захисна сітка, зокрема для захисту схилів від падіння каміння чи фіксації дерену, що являє собою діагональну сітку тривимірної структури, виготовлену з дроту, яка відрізняється тим, що діагональна сітка сплетена з щонайменше двох витих сталевих дротів або двох витих жил кабелів, або джгутів чи подібних елементів, або сплетена з витих джгутів. 2. Захисна сітка за п. 1, яка відрізняється тим, що виті дроти чи виті жили кабелю або джгути з дротів чи подібні елементи виготовлені принаймні частково зі сталі високої міцності на розрив. 3. Захисна сітка за п. 1 або 2, яка відрізняється тим, що звиті жили дроту чи кабелю або джгути чи подібні елементи з'єднані попарно гнучко на своїх кінцях за допомогою петель. 4. Захисна сітка за п. 3, яка відрізняється тим, що звиті жили дроту чи кабелю або джгути чи подібні елементи з'єднані попарно гнучко на своїх кінцях за допомогою петель, додатково забезпечені щонайменше однією петлею, навитою навколо сформованої петлі. C2 2 (19) 1 3 теною з окремих, спіралеподібних зігнутих дротів, виготовлених з сталі, що має високу міцність на розрив. Дроти мають дуже високу міцність на розрив, тому сплетена сітка зберігатиме свою тривимірну матрацеподібну структуру навіть у розтягнутому стані і служитиме для покриття поверхні землі з метою утримання чи стабілізації шару рослинності. Дротяна сітка може складатись і займати дуже мало місця під час зберігання чи транспортування. Завдяки високій стійкості до згинання дротів ризик утворення послідовних розривів при розриванні одного дроту зменшується. Цей винахід має на меті забезпечити захисну сітку зазначеного вище типу і ще покращити її для того, щоб значно зменшити ризик розриву. Це завдання вирішується даним винаходом захисною сіткою з характеристиками, описаними у пункті 1. Інші більш прийнятні варіанти втілення захисної сітки відповідно до цього винаходу зазначені в залежних пунктах формули винаходу. Факт того, що захисна сітка відповідно до цього винаходу сплетена з окремих спіралеподібних зігнутих дротів, кабелів або джгутів дротів, які, більш прийнятно, містять два чи більше дротів (або жил дротів), виготовлених з сталі, що має високу міцність на розрив, зумовлює створення захисної сітки високої міцності, яка більше чи менше утримує форму, але може деформуватися таким чином, щоб пристосовуватись до поверхні похилої гори, та може утримувати каміння, що падає, і не потребує елементів для фіксації комірок (наприклад, перехресних затискачів). Діагональний візерунок відповідно до цього винаходу з жил дроту, кабелів або джгутів дротів може виготовлятись практично "нескінченно" у рулонах, і поздовжні краї рулону, більш прийнятно, включатимуть дуже міцні крайові вузли у вигляді петель, утворених і кінців жил дротів, кабелів чи джгутів кабелів. Тепер даний винахід буде описано більш докладно з посиланням на креслення, де: Фіг. 1 - це загальний вигляд чарунки захисної сітки відповідно до цього винаходу; На Фіг. 2 показано частину захисної сітки; Фіг. 3 є частковим видом збоку сітки відповідно до Фіг. 1; і На Фіг. 4 наведено схематичне зображення системи захисної сітки, що фіксує дерен на схилі. На Фіг. 1 та 2 зображено захисну сітку для фіксації шару поверхні ґрунту, наприклад, дерену, кам'яної стіни вздовж дороги чи подібних об'єктів. Тут вона має вигляд квадратно-діагональної сітки 10 із чарунками 17, що мають, наприклад, чотири або більше кутів. Діагональна сітка 10 сплетена з кількох спіралеподібних зігнутих жил дроту, кабелів або джгутів дротів 11, 12, 13, 14, кожен з яких включає два чи більше дротів 22, виготовлених з сталі, що має високу міцність на розрив. Вони можуть складатись з дротів, звитих з двох чи більше жил, або дротів, звитих з двох чи більше джгутів дротів, або жил дротів, з яких виготовлено кабель, чи з поєднання зазначених елементів. Номінальна міцність дротів складає від 1000 до 2200 Н/мм2 за стандартом DIN 2078, напри 88302 4 клад, 1770 Н/мм2. Також можна використовувати сталь для пружинного дроту відповідно до стандарту DIN 17223. Товщина дроту залежить від необхідної міцності на розрив і може становити, наприклад, 3 мм. Для забезпечення потрібного захисту від корозії дроти 22, як правило, піддають гальванізації, наносять покриття з цинку/алюмінію і/або пластмаси чи хромового сплаву. Наприклад, з цією метою можна використовувати цинкове покриття з поверхневою щільністю від 100 до 250 г/м2. На бокових краях сітки 10 жили дроту, кабелі чи джгути 11, 12, 13, 14 гнучко з'єднані між собою парами петлями 11", 12", причому ці петлі 11", 12" утворені з самих жил дроту, кабелів чи джгутів 11, 12, 13, 14, зігнутих по краях. Більш прийнятно, для жил дроту, кабелів чи джгутів 11, 12, 13, 14 додатково передбачено кілька петель 19, навитих навколо них після згинання з утворенням петель, що забезпечує достатню стійкість проти відкривання петель внаслідок прикладення до них розтягуючого навантаження, коли сітка перебуває в натягнутому стані. Діагональна сітка 10 утримується на поверхні землі і відповідним чином натягнута за допомогою фіксуючих елементів 15, заглиблених у землю. Більш прийнятно, спіралеподібний вигнутий кабель, жила кабелю чи джгут 11, що розташований з краю сітки 10, зачеплений за один дріт чи кабель, який проходить з верхнього і нижнього краю сітки 10 і який натягнуто фіксуючими елементами 15 і притиснуто до підлоги чи іншої поверхні. В принципі, також можливий варіант, коли елементи 15 безпосередньо фіксують петлі 11’. Окремі спіралеподібні зігнуті жили дроту, кабелі або джгути дротів 11, 12, 13, 14 мають кут нахилу a, а також довжину L між двома вигинами, що визначають форму і розмір чарунок 17 діагональної сітки 10. Більш прийнятно, кут нахилу α дорівнює приблизно від 20 до 35°. Окремі чарунки 17 мають форму ромбів, і їх розмір може бути, наприклад. 77 х 143 мм. Перевага такого рішення полягає в тому, що сітка 10 не буде сильно витягатись при укладанні її на поверхню землі, і її можна буде натягнути у поздовжньому напрямку за допомогою канатів 21. Таким чином, окремі чарунки 17 утворюють ромби витягнутої форми. Це забезпечує таку додаткову перевагу, що земля менше проникає крізь сітку. Окремі жили дроту, кабелі або джгути дротів 11, 12, 13, 14 гнучко утримуються в сітці, тому діагональну сітку 10 можна згорнути як килим, тобто у рулон. Відповідно, для зберігання чи транспортування сітки потрібно дуже мало місця. Відповідно до Фіг. 3 сітка 10 має тривимірну матрацеподібну структуру, яка є можливою завдяки використанню дротів зі сталі, що має висок)' міцність на розрив. Окремі жили дроту, кабелі або джгути дротів 11, 12, 13, 14 мають форму спіралі, зігнуті і переплетені один з одним таким чином, що сітка 10 має майже прямокутну форму в поперечному перерізі. Таким чином, жили дроту, кабелі або джгути дроту складаються з зігнутих ділянок 11’ та прямих ділянок 91. Цей витягнутий прямокутник має товщину 10’ кількох кабелів чи жил дроту. 5 Це означає, що дротяна сітка 10’ має тривимірну форму навіть у натягнутому стані. Завдяки цьому забезпечується більша пружність сітки, оскільки жили дроту, кабелі або джгути дротів можна витягувати у поздовжньому напрямку, прикладаючи зусилля розтягування. Таким чином, сітка має більшу пружність. З іншого боку, гака тривимірна структура надає додаткову підтримку або додає стійкості шару рослинності чи шару землі або дерну, вкритому цією сіткою. Факт того, що захисна сітка відповідно до цього винаходу сплетена э окремих спіралеподібних зігнутих жил дротів, кабелів або джгутів дротів, які містять два чи більше дротів, виготовлених з сталі, що має високу міцність на розрив, з яких виготовлено жили чи джгут дротів, або дві чи більше жил дротів, виготовлених з сталі, що має високу міцність на розрив, з яких виготовлено кабель, зумовлює створення захисної сітки високої міцності, що практично не зазнає деформації при навантаженні і не потребує елементів для фіксації чарунок (наприклад, перехресних затискачів). Діагональний візерунок відповідно до цього винаходу з жил дроту, кабелів або джгутів дротів може виготовлятись практично "нескінченно" у рулонах, і поздовжні краї рулону, більш прийнятно, включатимуть дуже міцні крайові вузли у вигляді петель, утворених з кінців жил дротів, кабелів чи джгутів кабелів. В принципі, захисна сітка може складатись і з жил дротів, джгутів, звитих кабелів, що включають товщі чи тонші дроти, які можуть лише частково виготовлятись із сталі, що має високу міцність на розрив, або виготовлятись не з такого матеріалу. На Фіг. 4 зображена система захисної сітки 10 відповідно до цього винаходу, яка використовується для фіксації дерену 40, наприклад, дерену 45, розташованого на крутому схилі. Система фіксації дерену 40 складається з дротяної сітки 10, укладеної на відповідній ділянці 88302 6 дерену та фіксуючих елементів 15, які заглиблені в землю та тримають сітку 10 на поверхні землі, наприклад, пластини з зубцями чи інші аналогічні елементи. Для фіксуючих елементів 15 потрібні відомі цвяхи для вбивання в землю чи каміння. Більш прийнятно, їх встановлюють на дерені на однаковій відстані 45. З верхнього і нижнього краю сітки 10 проходить канат 21, за допомогою якого сітку 10 можна розгорнути та натягнути. За допомогою цієї системи можна в оптимальний спосіб закріпити схил. Завдяки конструкції сітки відповідно до цього винаходу вона може витримувати значні сили, спричинені падінням каменів на дерен. Відповідно до способу виготовлення захисної сітки за цим винаходом жилу дроту, джгут, кабель 11, 12, 13, 14 або подібний елемент вводять під заданим кутом нахилу α на першому етапі у пристрій для вигинання, не показаний тут, і згинають на довжину L приблизно на 180°. На наступних етапах жили дроту, джгут, кабель 11, 12, 13, 14 або аналогічний елемент просувають на встановлену довжину L кілька разів навколо поздовжньої осі відносно оправки і згинають навколо неї на 180° кожного разу, доки ця жила, джгут, кабель 11, 12, 13, 14 або подібний елемент не набуде спіралеподібної форми. Після утворення зазначених спіралеподібних зігнутих жил дроту, джгутів, кабелів 11, 12, 13, 14 або аналогічних елементів їх сплітають із другою спіралеподібною зігнутою жилою дроту, джгутом, кабелем чи аналогічним елементом, потім другий - з третім, і операцію повторюють, доки сітка не досягне потрібного розміру. Більш прийнятним є використання у зазначених жилах дротів, джгутах чи кабелях сталі із високою міцністю на розрив, принаймні, частково. Але також можливим є використання дроту меншої міцності. Можливість використання більш товстих джгутів порівняно з використанням окремих дротів забезпечує більшу загальну міцність. 7 Комп’ютерна верстка І.Скворцова 88302 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
