Гідроножиці з пульсатором

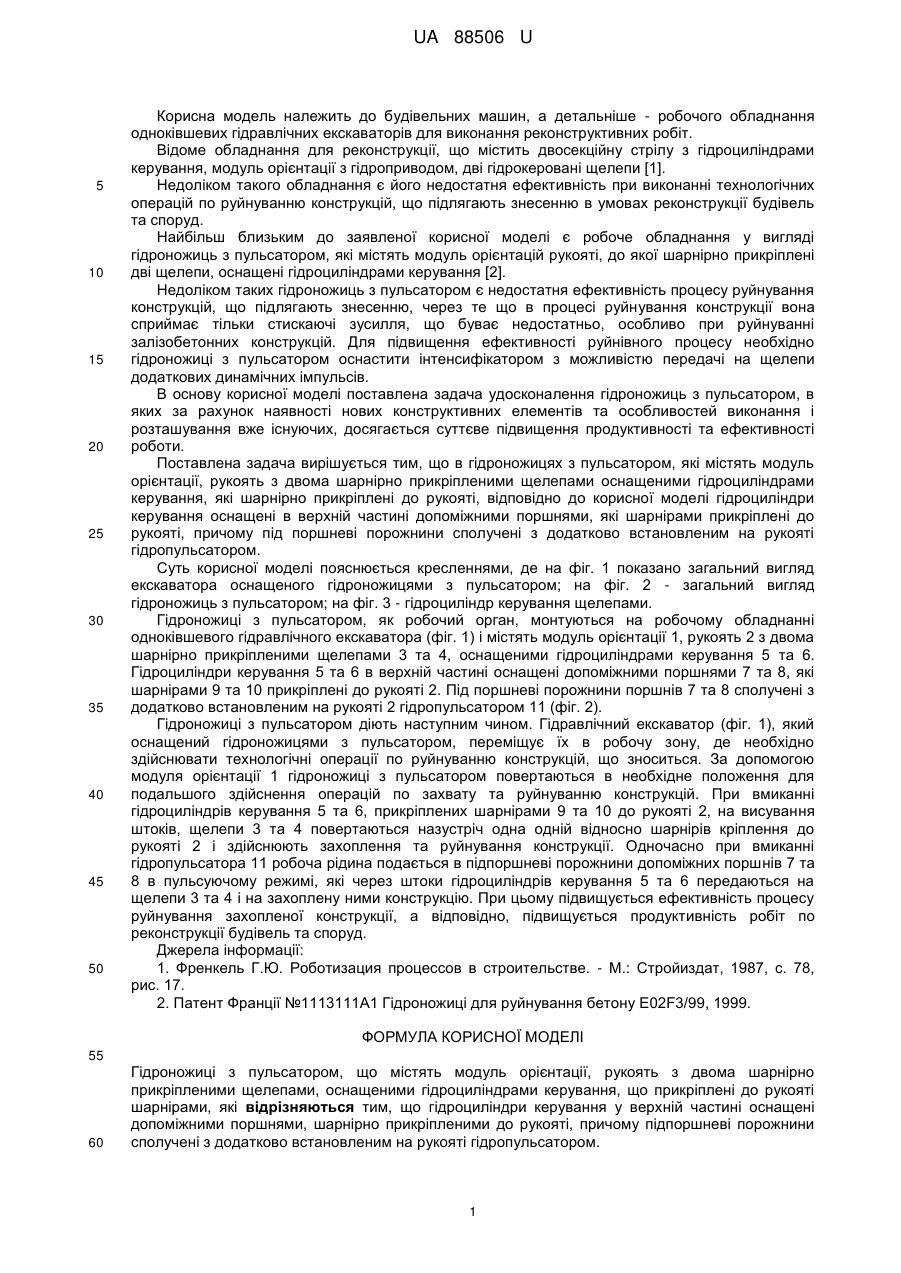

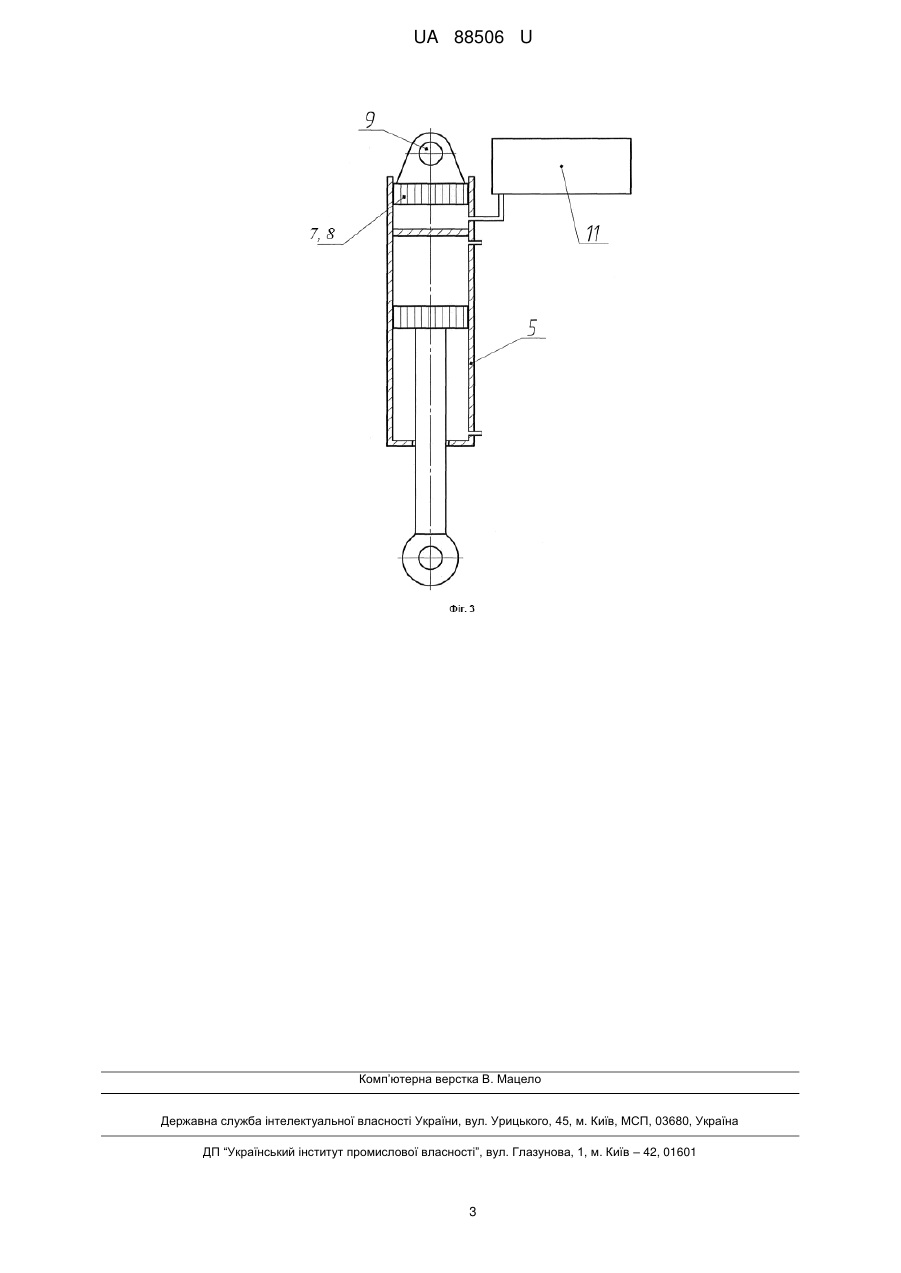

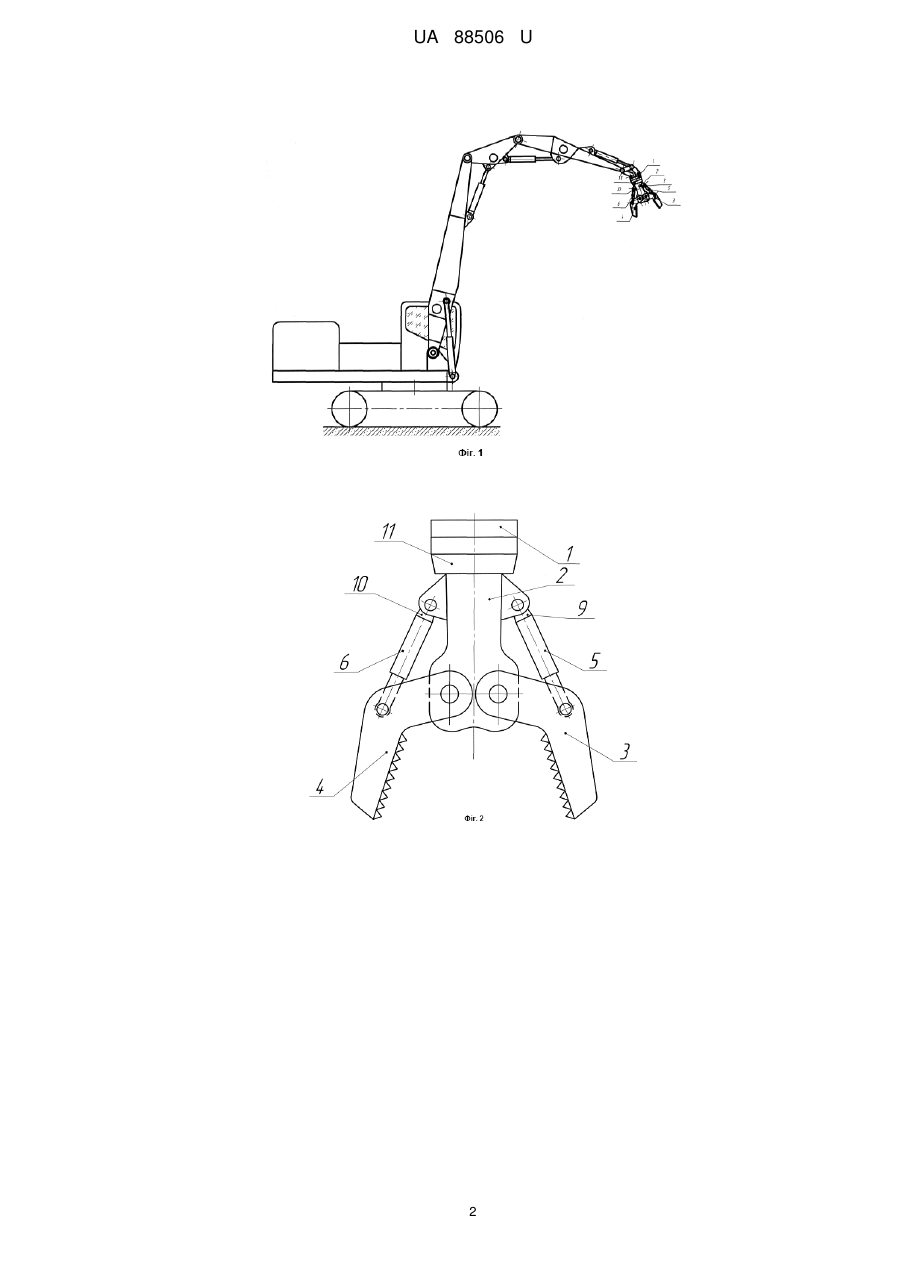

Реферат: UA 88506 U UA 88506 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання реконструктивних робіт. Відоме обладнання для реконструкції, що містить двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, дві гідрокеровані щелепи [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Найбільш близьким до заявленої корисної моделі є робоче обладнання у вигляді гідроножиць з пульсатором, які містять модуль орієнтацій рукояті, до якої шарнірно прикріплені дві щелепи, оснащені гідроциліндрами керування [2]. Недоліком таких гідроножиць з пульсатором є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те що в процесі руйнування конструкції вона сприймає тільки стискаючі зусилля, що буває недостатньо, особливо при руйнуванні залізобетонних конструкцій. Для підвищення ефективності руйнівного процесу необхідно гідроножиці з пульсатором оснастити інтенсифікатором з можливістю передачі на щелепи додаткових динамічних імпульсів. В основу корисної моделі поставлена задача удосконалення гідроножиць з пульсатором, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи. Поставлена задача вирішується тим, що в гідроножицях з пульсатором, які містять модуль орієнтації, рукоять з двома шарнірно прикріпленими щелепами оснащеними гідроциліндрами керування, які шарнірно прикріплені до рукояті, відповідно до корисної моделі гідроциліндри керування оснащені в верхній частині допоміжними поршнями, які шарнірами прикріплені до рукояті, причому під поршневі порожнини сполучені з додатково встановленим на рукояті гідропульсатором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора оснащеного гідроножицями з пульсатором; на фіг. 2 - загальний вигляд гідроножиць з пульсатором; на фіг. 3 - гідроциліндр керування щелепами. Гідроножиці з пульсатором, як робочий орган, монтуються на робочому обладнанні одноківшевого гідравлічного екскаватора (фіг. 1) і містять модуль орієнтації 1, рукоять 2 з двома шарнірно прикріпленими щелепами 3 та 4, оснащеними гідроциліндрами керування 5 та 6. Гідроциліндри керування 5 та 6 в верхній частині оснащені допоміжними поршнями 7 та 8, які шарнірами 9 та 10 прикріплені до рукояті 2. Під поршневі порожнини поршнів 7 та 8 сполучені з додатково встановленим на рукояті 2 гідропульсатором 11 (фіг. 2). Гідроножиці з пульсатором діють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідроножицями з пульсатором, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зноситься. За допомогою модуля орієнтації 1 гідроножиці з пульсатором повертаються в необхідне положення для подальшого здійснення операцій по захвату та руйнуванню конструкцій. При вмиканні гідроциліндрів керування 5 та 6, прикріплених шарнірами 9 та 10 до рукояті 2, на висування штоків, щелепи 3 та 4 повертаються назустріч одна одній відносно шарнірів кріплення до рукояті 2 і здійснюють захоплення та руйнування конструкції. Одночасно при вмиканні гідропульсатора 11 робоча рідина подається в підпоршневі порожнини допоміжних поршнів 7 та 8 в пульсуючому режимі, які через штоки гідроциліндрів керування 5 та 6 передаються на щелепи 3 та 4 і на захоплену ними конструкцію. При цьому підвищується ефективність процесу руйнування захопленої конструкції, а відповідно, підвищується продуктивність робіт по реконструкції будівель та споруд. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987, с. 78, рис. 17. 2. Патент Франції №1113111А1 Гідроножиці для руйнування бетону E02F3/99, 1999. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Гідроножиці з пульсатором, що містять модуль орієнтації, рукоять з двома шарнірно прикріпленими щелепами, оснащеними гідроциліндрами керування, що прикріплені до рукояті шарнірами, які відрізняються тим, що гідроциліндри керування у верхній частині оснащені допоміжними поршнями, шарнірно прикріпленими до рукояті, причому підпоршневі порожнини сполучені з додатково встановленим на рукояті гідропульсатором. 1 UA 88506 U 2 UA 88506 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
